人字滚花M2热熔铜螺母嵌件结构

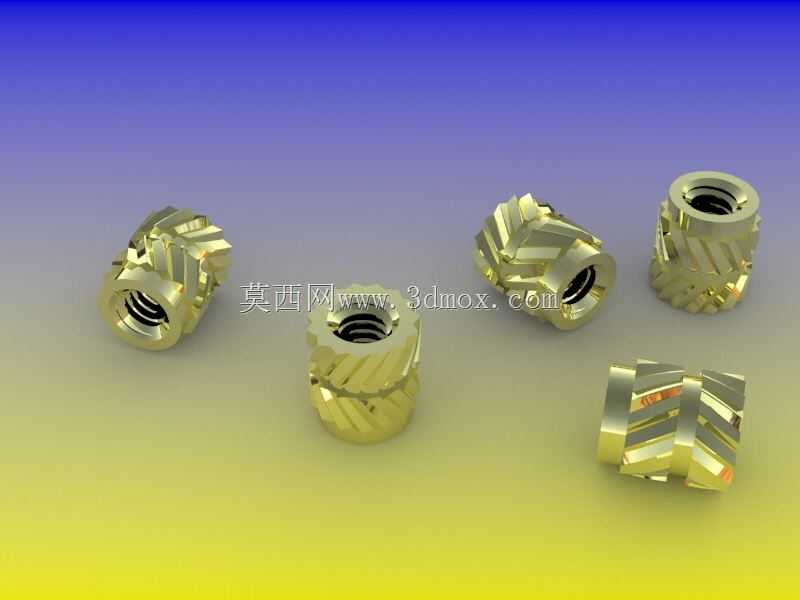

　　这类带斜向人字滚花的铜质螺纹嵌件，是热塑性塑料构件、光固化3D打印功能件里最常用的螺纹强化载体，日常做消费电子外壳、小型设备手持终端、传感器安装基座、通讯类小型结构件的时候，只要涉及反复拆装的螺纹连接位，几乎都会用到这类嵌件——毕竟纯塑料或者光固化树脂的内螺纹强度极低，拧个两三次就会滑牙失效，埋入这类铜嵌件之后，连接位的耐磨度、抗拔脱能力、螺纹重复锁紧寿命会提升一个量级。

　　设计这类嵌件的时候，首先要匹配安装工艺的边界：如果是注塑后热熔埋入，嵌件外径和预制孔的过盈量要控制在0.1-0.15mm区间，过盈量太大热熔时塑料熔融流动不充分，会在嵌件周边产生内应力集中，后期受温变影响容易出现开裂；过盈量太小则嵌件抗扭、抗拔脱力达不到设计要求，锁紧螺丝时容易跟转或者被直接拔出。这款M2规格的嵌件外径设定为3.6mm，总高度4mm，对应的预制孔推荐直径为3.4-3.5mm，适配壁厚不小于1mm的塑料安装柱，安装柱外径建议做到6mm以上，避免热熔时热量传导导致柱体变形。

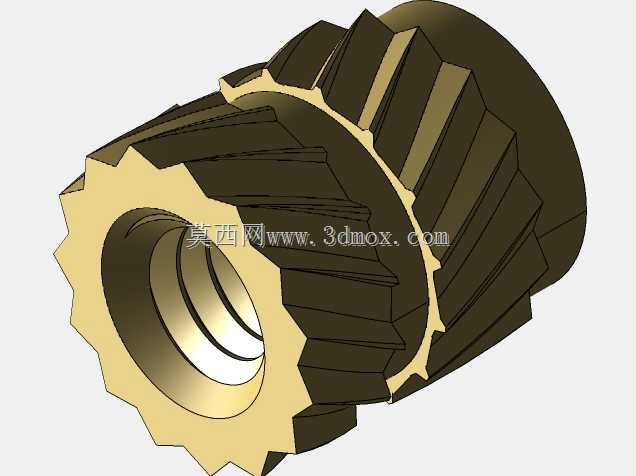

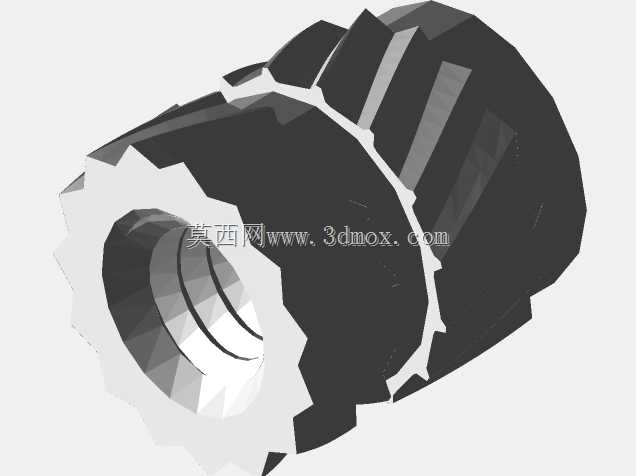

　　表面的人字斜向滚花不是装饰结构，是核心的抗扭、抗拔脱结构：双向倾斜的滚花齿在嵌件压入熔融塑料层后，冷却固化的塑料会填充进滚花的齿槽内，形成多方向的机械咬合，既可以承受螺丝锁紧时的周向扭矩，也能承受轴向的拉拔力，相比直纹滚花的嵌件，人字滚花的抗扭性能要高出40%左右，不会出现螺丝拧到规定扭矩时嵌件跟转的问题。嵌件两端都做了微小的导入倒角，压入时不会刮蹭预制孔内壁，能保证嵌件压入后和安装柱端面齐平，不会出现凸起或者歪斜的情况。

　　除了热熔安装，这类嵌件也适配超声波埋入工艺，超声波振动产生的局部热量会让嵌件周边的塑料快速熔融，在压力作用下填充滚花间隙，安装效率比热熔更高，适合批量生产的注塑件装配。做3D打印功能件的时候，也可以用烙铁加热嵌件后压入打印件的预制孔内，相比直接在打印件上攻丝，连接强度提升非常明显，适合做需要经常拆装的小型功能样机。

　　设计选型的时候要注意，嵌件的内螺纹精度要匹配常用的公制粗牙螺纹公差，M2规格的内螺纹要做到6H精度，保证和标准M2螺丝的配合顺畅，不会出现卡滞或者滑牙的情况。嵌件的材质一般选用铅黄铜，切削性能好，导热速度快，热熔或者超声波焊接时热量能快速均匀传导，不会出现局部过热导致塑料碳化的问题。安装时要控制压入的深度，保证嵌件端面和塑料件表面齐平，不要出现凹陷或者凸起，避免影响后续零件的装配贴合度。如果是用在户外或者有耐腐蚀要求的场景，也可以选择不锈钢材质的同结构嵌件，但不锈钢导热速度慢，热熔安装时需要适当提高加热温度，延长保压时间，保证周边塑料充分熔融填充。

　　在小型通讯设备、消费电子类产品的结构设计里，这类小规格螺纹嵌件的使用量非常大，几乎所有需要螺丝锁紧的塑料壳体连接位都会用到，设计时除了嵌件本身的尺寸，还要注意安装柱的加强筋设计，避免锁螺丝时安装柱开裂，同时要预留足够的热熔或者超声波焊接的操作空间，避免周边结构干涉压入工装。
