人字滚花M5热熔铜嵌件结构设计

　　做塑料结构件连接设计的时候，很多新手容易忽略嵌件的选型细节，总觉得只要内螺纹规格对了就能用，实际量产的时候经常出现嵌件打滑、拉拔力不足、安装后溢胶堵牙的问题，这款M5规格的铜质螺纹嵌件，就是针对带外滚花结构的热插/超声嵌装场景设计的，专门解决薄壁塑料件、3D打印功能件的螺纹连接强度不足问题。

　　先从实际应用场景说，这类嵌件最常用的场景分两类，一类是量产注塑件的预埋/后装工序，比如消费电子的塑料外壳、通讯设备的塑胶结构件、小家电的壳体连接位，塑料本身的螺纹牙强度很低，反复拆装几次就会滑牙，嵌装铜质螺纹件之后，连接寿命可以提升几十倍，能满足多次拆装的维护需求；另一类就是现在越来越多的3D打印功能件，不管是FDM打印的PLA、ABS件，还是光固化打印的树脂件，本身的内螺纹受力后很容易崩牙，用加热或者超声波焊接的方式把这款嵌件压入预制孔之后，就能获得和工业注塑件一致的螺纹连接强度，不用再特意打印加厚的螺纹孔位，能有效缩小结构占用空间。

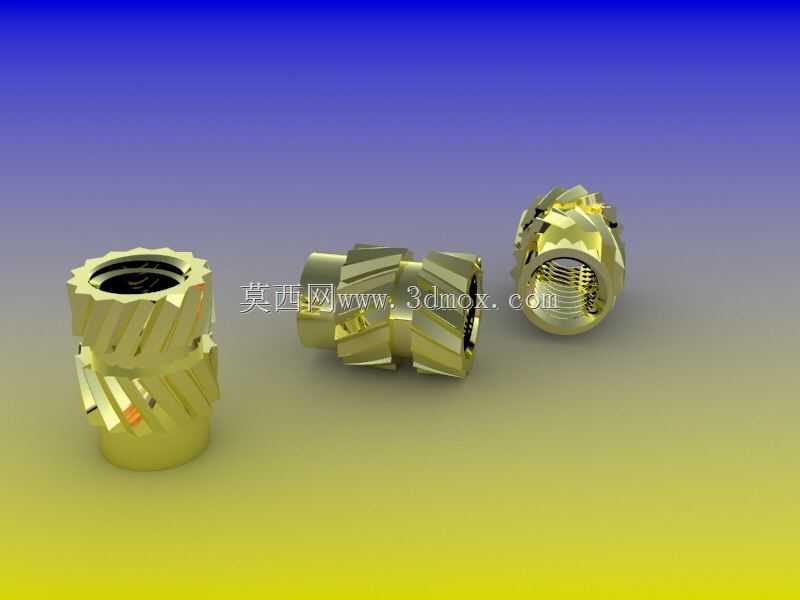

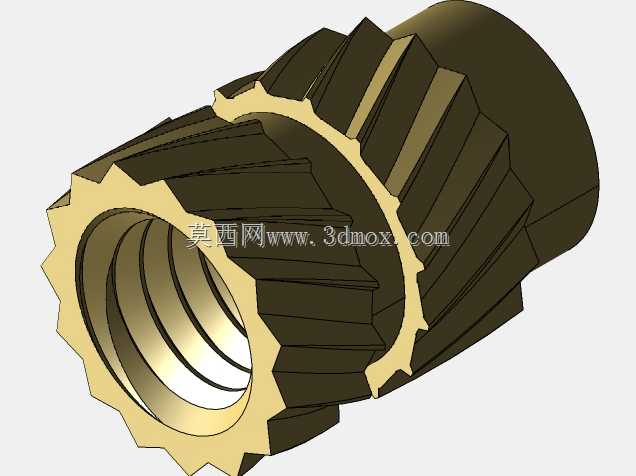

　　这款嵌件的功能设计很有针对性，外部采用的是人字形斜向滚花结构，和直纹滚花的嵌件比，人字形滚花在嵌装完成后，不管是轴向的拉拔力还是周向的扭转力，都能通过滚花的斜向齿牙和塑料基体形成双向的机械咬合，不会出现拧紧螺丝的时候嵌件跟着在塑料孔里打转的问题，也不会受温度变化出现塑料和铜件收缩率不一致导致的松动脱落。嵌件整体是通孔设计，两端都做了微小的导向倒角，压入的时候不会刮切塑料孔壁产生多余的碎屑，也能避免压装过程中出现偏斜，保证安装后螺纹的同轴度。内螺纹是标准M5公制粗牙，通止规能完全过规，和常规的M5螺丝、螺栓都能适配，不用特意定制非标紧固件。

　　尺寸设计上，这款嵌件的外径控制在7mm，总高度9.5mm，对应的预制孔设计尺寸建议在6.8-6.9mm之间，压装过盈量控制在0.1-0.2mm是比较合理的，不管是用热熔压装还是超声波嵌装，这个过盈量既能保证足够的咬合强度，又不会因为过盈量太大导致塑料件周边出现应力发白、开裂的问题。安装边界需要注意，嵌件安装位的塑料壁厚最少要保证1.5mm以上，如果是加玻纤的硬质塑料，壁厚可以适当放宽到1.2mm，软质塑料比如PP、PE材质的话，壁厚建议做到2mm以上，避免压装的时候塑料被挤胀导致外观面出现缩痕或者鼓包。如果是3D打印件使用，预制孔的打印尺寸建议比标称值大0.1mm，因为FDM打印的孔位一般会有0.1-0.2mm的收缩余量，提前预留收缩量能保证压装的时候不用反复修孔，压入后的贴合度更好。

　　设计思路上，这款嵌件没有做多余的法兰结构，就是为了适配盲孔、通孔两种安装场景，不管是从塑料件正面压入还是背面预埋，都不会出现法兰凸台影响外观面的问题，对于外观要求高的消费电子类产品，这种无法兰的嵌件可以做到安装后和塑料表面齐平，不用额外做沉台避让，能减少模具加工的工序。滚花的齿深做了优化，不会因为齿太深导致压装的时候塑料填充不满，也不会因为齿太浅导致咬合强度不足，齿形的角度是经过量产验证的，压入的时候熔融的塑料能刚好填满滚花的齿槽，冷却之后形成牢固的机械互锁，不需要额外涂胶固定，就能满足大部分场景的连接强度要求。

　　实际选型的时候要注意，这类斜纹滚花的嵌件不适合用冷压的方式安装，冷压会导致塑料孔壁被硬挤切削，咬合强度会下降70%以上，必须通过加热嵌件让周边的塑料微融，或者用超声波振动让嵌件周边的塑料熔融后流入滚花间隙，才能达到设计的拉拔力和抗扭强度。如果是用于经常需要拆装的结构位，可以在嵌件压装完成后，用对应的螺丝先通一遍牙，清理掉可能溢入螺纹内部的少量塑料碎屑，避免后续装配的时候出现螺丝拧不到位的问题。对于有防水要求的安装位，可以在压装前在嵌件外壁涂少量的塑料专用密封胶，压装后胶层会填充嵌件和塑料之间的微小间隙，能达到IP65以上的防水等级，不用额外设计密封圈结构，能节省结构空间。
