K型热电偶测温MAX6675模块结构设计

项目分类:通讯工具类 发布时间:2022-07-14 ID:682421
  • K型热电偶测温MAX6675模块结构设计
  • K型热电偶测温MAX6675模块结构设计
  • K型热电偶测温MAX6675模块结构设计
  • K型热电偶测温MAX6675模块结构设计
  • K型热电偶测温MAX6675模块结构设计
  • K型热电偶测温MAX6675模块结构设计
  • K型热电偶测温MAX6675模块结构设计

  在工业测温、实验设备温控、小型加热装置状态监测这类场景里,K型热电偶的信号转换模块是连接传感端与主控端的核心衔接部件,MAX6675作为常用的冷端补偿转换芯片,其配套模块的结构合理性直接影响现场安装适配性、接线可靠性以及长期使用的稳定性。做这款模块的三维结构设计时,首先要锚定实际使用中的核心痛点:市面上同类型模块常出现接线端子与板边距离不足导致插线后干涉相邻器件、排针引脚长度不匹配常用工控板座、热电偶接插件插拔时受力不均扯动焊盘的问题,因此结构布局阶段就需要把安装边界、器件干涉、操作空间作为优先考量维度。从外形尺寸来看,模块主体采用FR-4印刷电路板作为承载基底,板身宽度控制在适配标准2.54mm间距排针组的尺寸范围内,

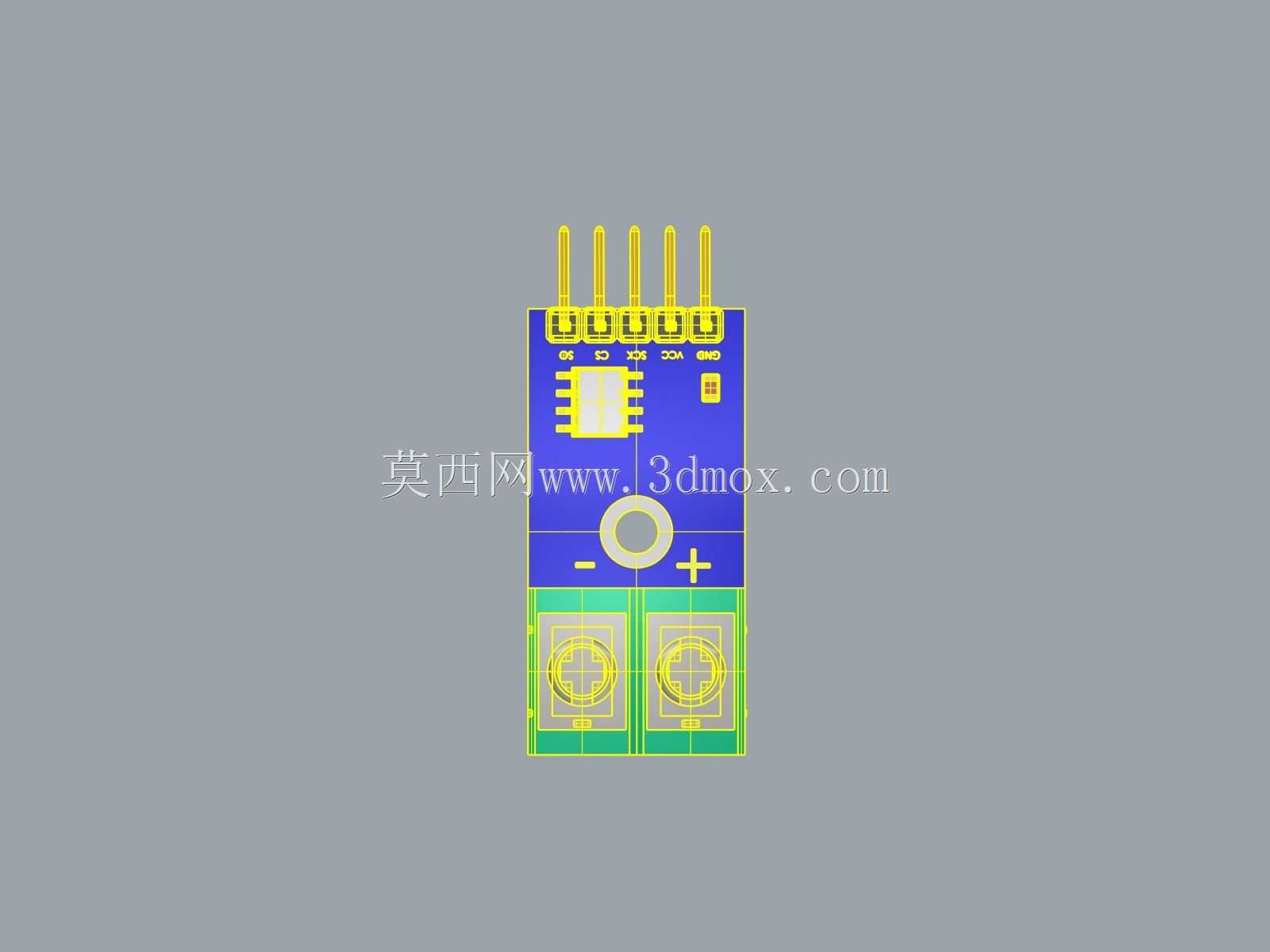

  长度方向预留出热电偶输入接插件、信号输出排针、电源指示器件的排布空间,板边做R0.5的圆角处理,避免批量组装时板边毛刺划伤操作人员或划破相邻线材绝缘层。板上的绿色接线端子座采用侧插式结构,安装位置距离板端预留3mm的操作空间,方便螺丝刀拧动接线螺丝时不会被相邻的板载器件阻挡,端子座的引脚焊盘做加大处理,承受插拔力时不会出现焊盘脱落的问题。蓝色的PCB板身布局上,将MAX6675主芯片布置在板身中部,远离输入输出接插件的位置,减少接线端的外力传导对芯片焊点的应力影响,芯片周边的阻容件按照信号流向排布,缩短高频信号走线长度的同时,也给后期维修拆焊器件预留足够的烙铁操作空间。输出端采用标准间距排针设计,提供不同引脚长度的选型适配:

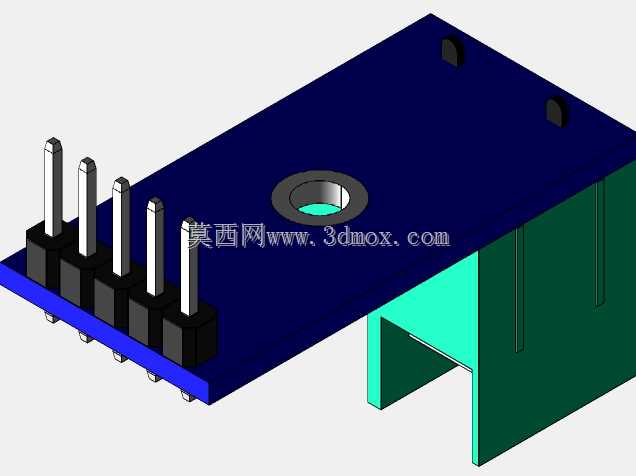

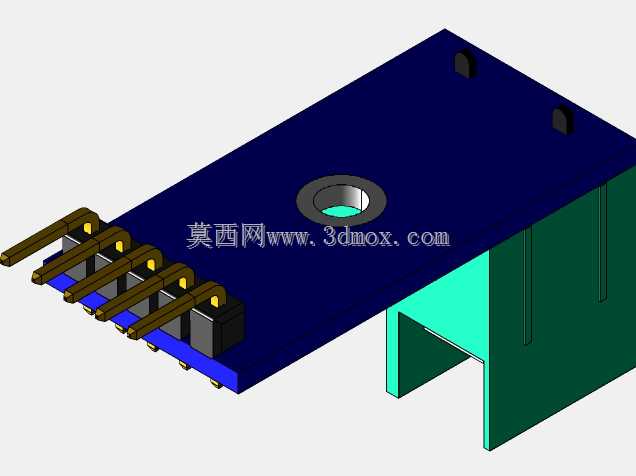

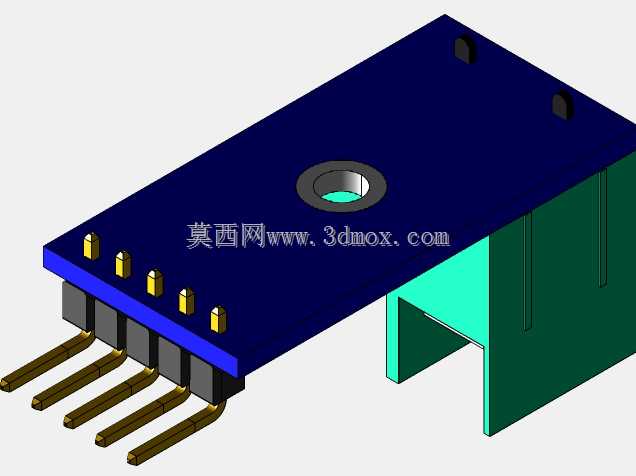

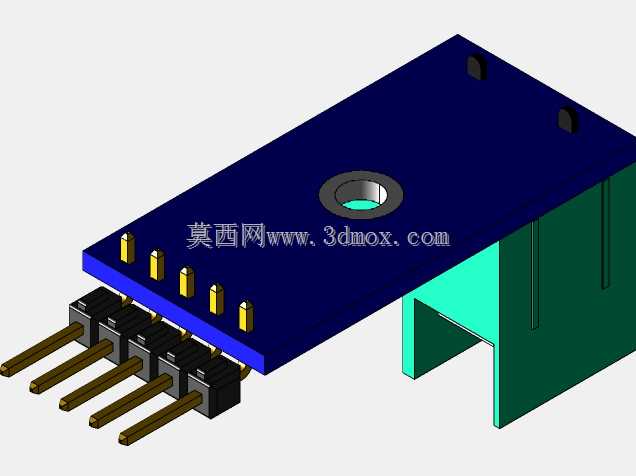

  短针款适配直接焊接在主控板上的集成安装场景,长针款适配通过杜邦线连接的桌面调试场景,排针两侧增加丝印标识,清晰标注电源、信号、接地引脚定义,避免现场接线时出现错接反接的问题。热电偶输入端采用黄色的专用接插件,接口尺寸匹配标准K型热电偶插头,插拔时的导向结构做了限位设计,插头插入后不会出现左右晃动导致的接触不良,接插件的固定焊盘做双列过孔加固,承受反复插拔的机械应力时能保持连接可靠性。设计过程中还考虑了不同安装场景的适配性,板身预留两个直径3.2mm的安装孔,孔位间距符合小型工控模块的通用安装尺寸,可以通过铜柱固定在设备内部的安装平面上,也可以通过排针直接插接在主控板上无需额外固定。板载的电源指示灯布置在板身侧面靠近输出排针的位置,

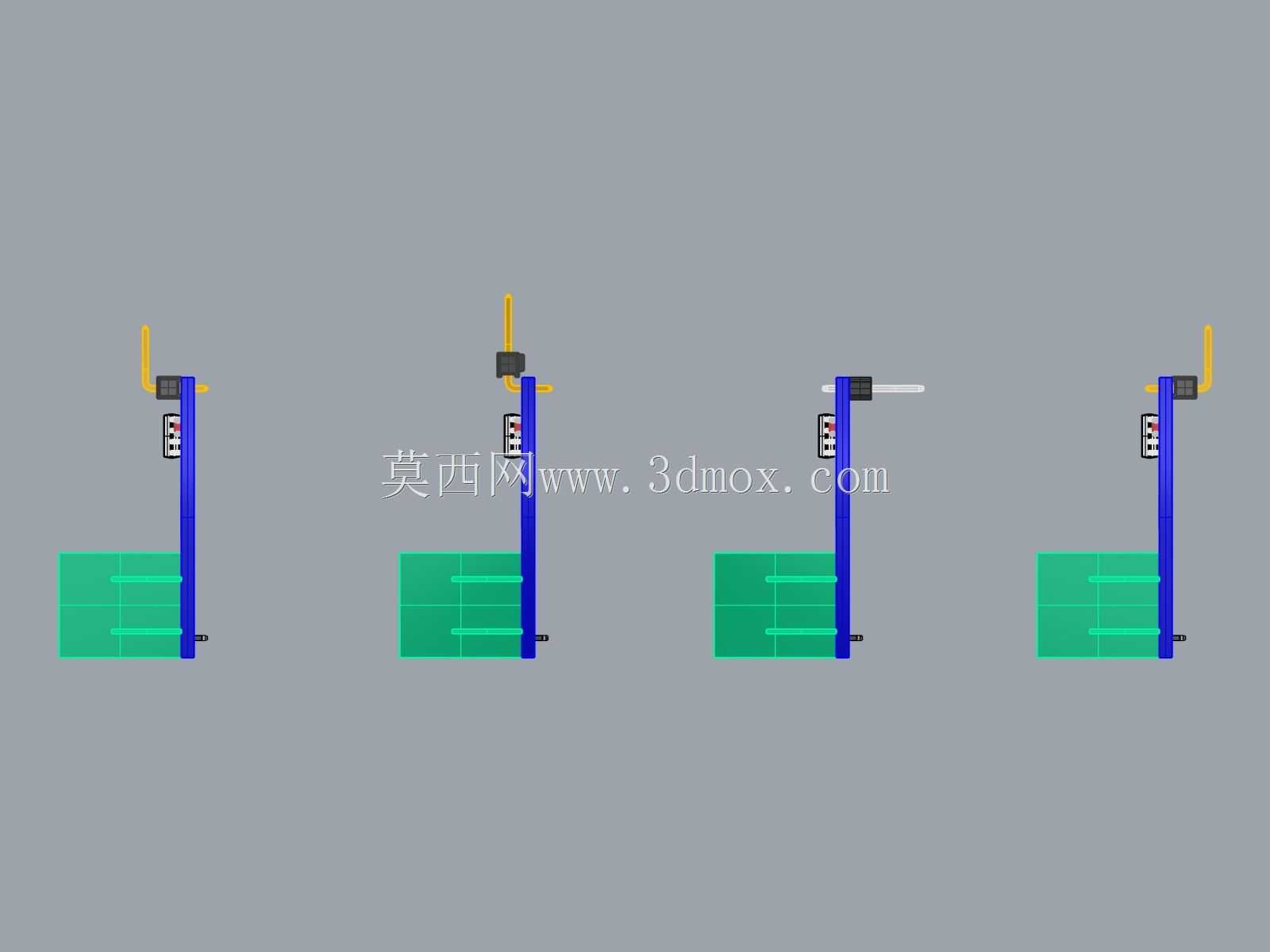

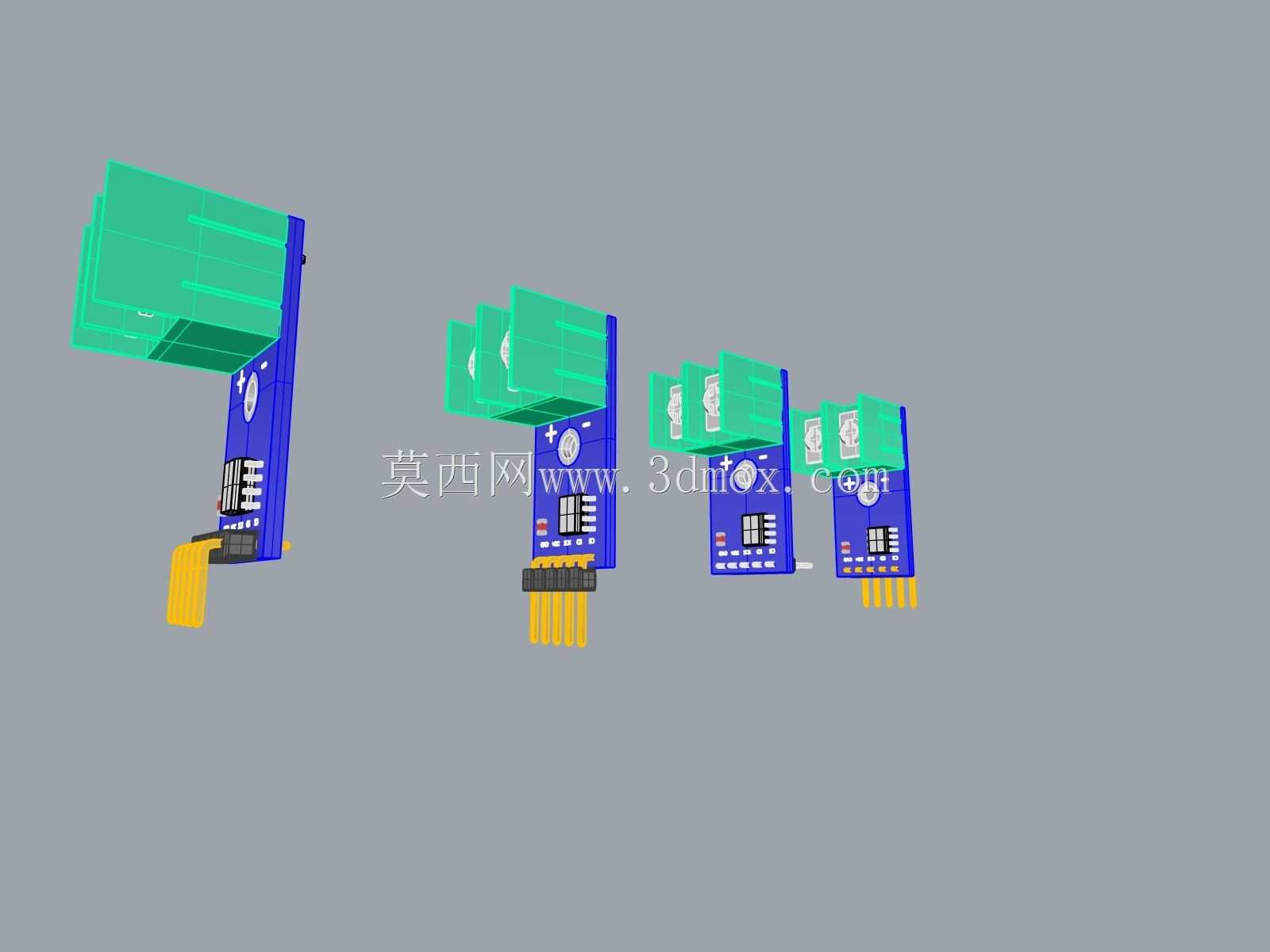

  模块通电后可以从设备缝隙处直接观察到供电状态,不需要拆开设备外壳就能判断模块是否正常上电。从实际应用的角度出发,这款模块的结构设计充分考虑了组装环节的工艺性:所有器件均采用标准贴片或插件封装,适配常规波峰焊或手工焊接工艺,器件排布方向一致,减少组装时的器件转向操作,提升批量组装的效率;不同引脚选项的模块采用统一的板身轮廓尺寸,只是在输出排针的长度、输入端子的类型上做差异化调整,生产时可以共用同一套PCB基板,减少物料种类,降低生产管控的复杂度。在温度测量的实际使用场景中,模块的结构设计也兼顾了信号稳定性:热电偶输入回路的走线做了等长处理,远离电源回路的走线区域,减少电源纹波对微弱热电偶信号的干扰,板身的覆铜设计按照模拟信号、数字信号分区处理,避免数字信号的跳变沿影响测温精度。对于需要在狭小设备空间内安装的场景,模块的整体厚度控制在排针高度加端子座高度的范围内,不会因为器件突出过高导致设备内部空间不足,接插件的插拔方向与板身平行,接线后线材可以顺着板身方向走线,不会额外占用垂直方向的空间。
