1206规格贴片式印制电路板保险丝

　　在高密度印制电路板的电路保护设计中，贴片保险丝是过流防护的核心被动元件，1206规格的SMD保险丝凭借标准化的封装尺寸，广泛适配消费电子、工业控制板卡、通讯终端设备的表层贴装生产流程，能够在波峰焊、回流焊的常规SMT工艺中完成批量装配，无需额外的插装工序适配。这类元件的核心作用是在回路电流超过额定阈值时，通过自身熔体的快速熔断切断供电通路，避免后端的主控芯片、功率器件、敏感传感元件因过流出现热击穿、烧毁等失效问题，是板级电路可靠性设计中不可或缺的防护部件。

　　从设计逻辑来看，1206封装的贴片保险丝采用端电极焊接的结构形式，两端的金属端盖完全贴合封装本体的端面，焊接后与PCB焊盘形成可靠的面接触，既能够保证焊接后的机械连接强度，也能降低接触电阻带来的额外功耗。本体采用耐高温的绝缘封装材质，能够耐受SMT焊接过程中的短时高温冲击，不会出现封装开裂、熔体移位等工艺不良问题，同时绝缘材质可以隔绝熔体熔断后产生的电弧，避免熔断过程中对周边相邻元件造成电弧损伤，也能防止焊锡、助焊剂残留进入本体内部影响熔断特性。

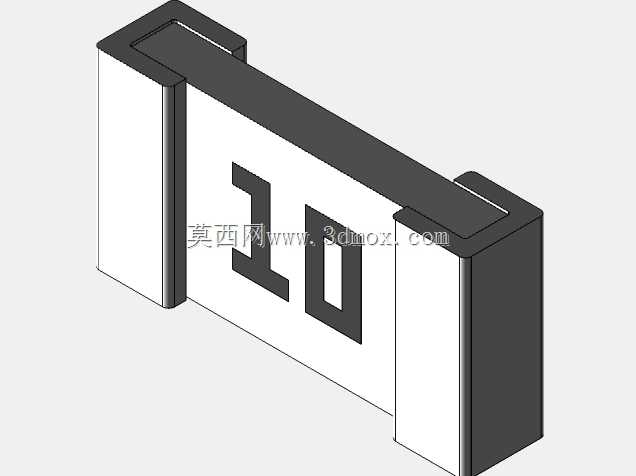

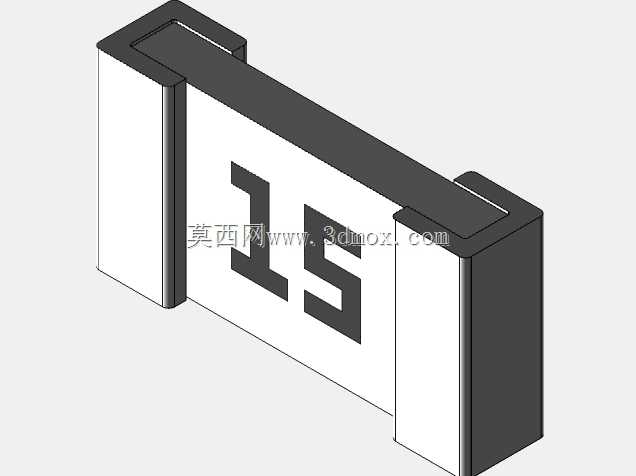

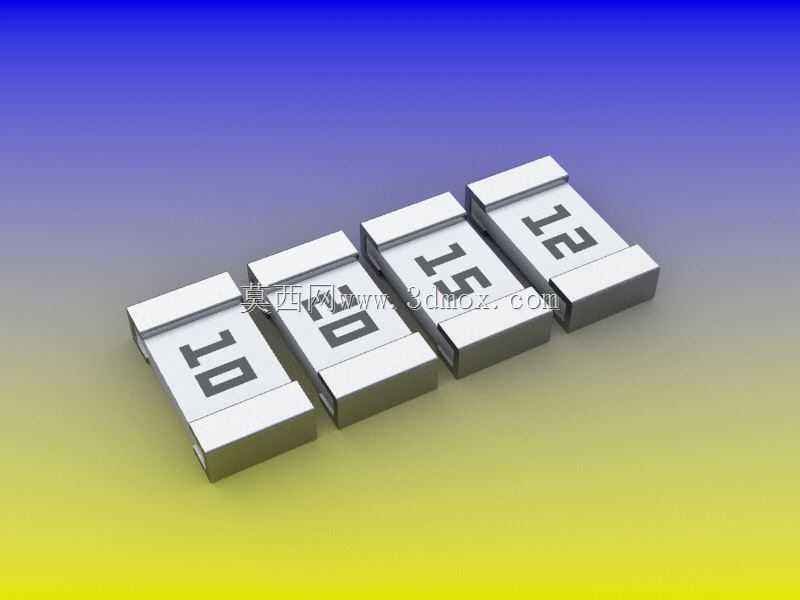

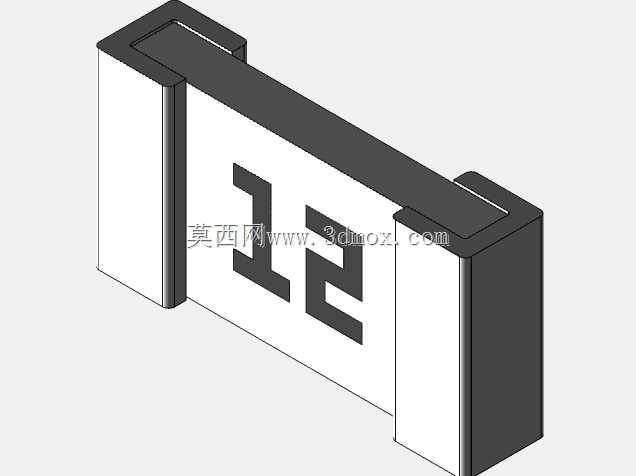

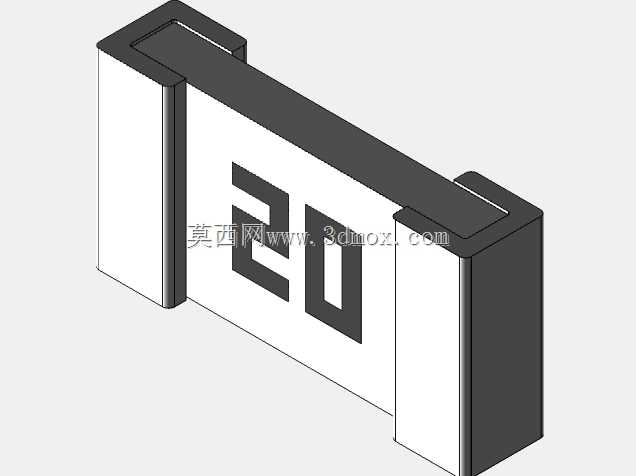

　　不同额定电流规格的同封装保险丝，熔体的结构设计存在明确差异，10A、12A、15A、20A的规格分别适配不同功率等级的供电回路，选型过程中需要结合回路的正常工作电流、环境温升、冲击电流耐受要求匹配对应规格，避免出现额定电流选型偏小导致的正常工作误熔断，或是选型偏大无法在故障电流下及时切断回路的问题。从安装边界来看，1206封装的长宽尺寸完全遵循电子元件封装的行业通用标准，焊盘设计可以直接调用通用SMD封装库的标准焊盘参数，无需单独定制特殊焊盘尺寸，元件本体的高度控制在贴片元件的常规厚度范围内，不会对板卡的装配空间造成额外占用，适配紧凑型板卡的高密度布局要求，在布局时仅需在元件周边预留符合安规要求的电气间隙即可，不需要额外预留维修操作空间，因为这类贴片元件属于一次性保护器件，故障后直接通过返修台更换同规格元件即可。

　　在实际的板卡应用场景中，这类SMD保险丝通常布置在电源输入端口、功率子回路的供电入口位置，能够第一时间对后端回路的过流故障做出响应，相比传统的插装保险丝，贴片式的封装寄生参数更小，在高频通讯类板卡的应用中不会对信号回路造成额外的阻抗干扰，同时贴装后的元件重心更低，在存在振动、冲击的工业应用场景下，不会出现插装元件常见的引脚脱焊、元件歪斜等可靠性问题。建模过程中需要严格还原两端金属端盖的倒角细节、本体表面的标识印刷位置、端盖与本体的配合台阶结构，确保模型导入PCB装配环境后，能够准确模拟元件与周边器件的空间干涉情况，也能为SMT钢网开孔、焊盘设计提供准确的尺寸参考，避免因模型尺寸偏差导致的生产工艺问题。
