GSIB系列桥式整流器外壳结构设计

　　在AC-DC电源转换回路的硬件设计环节，桥式整流器是承担交流到直流整流功能的核心被动器件，GSIB封装的整流桥凭借紧凑的引脚排布、稳定的散热表现，广泛应用在小功率开关电源、工业控制板卡、家电控制模块、通讯设备供电回路等场景中，其外壳作为内部整流芯片、引脚框架的承载与防护结构，直接决定了器件的安装适配性、绝缘防护等级与长期运行可靠性。

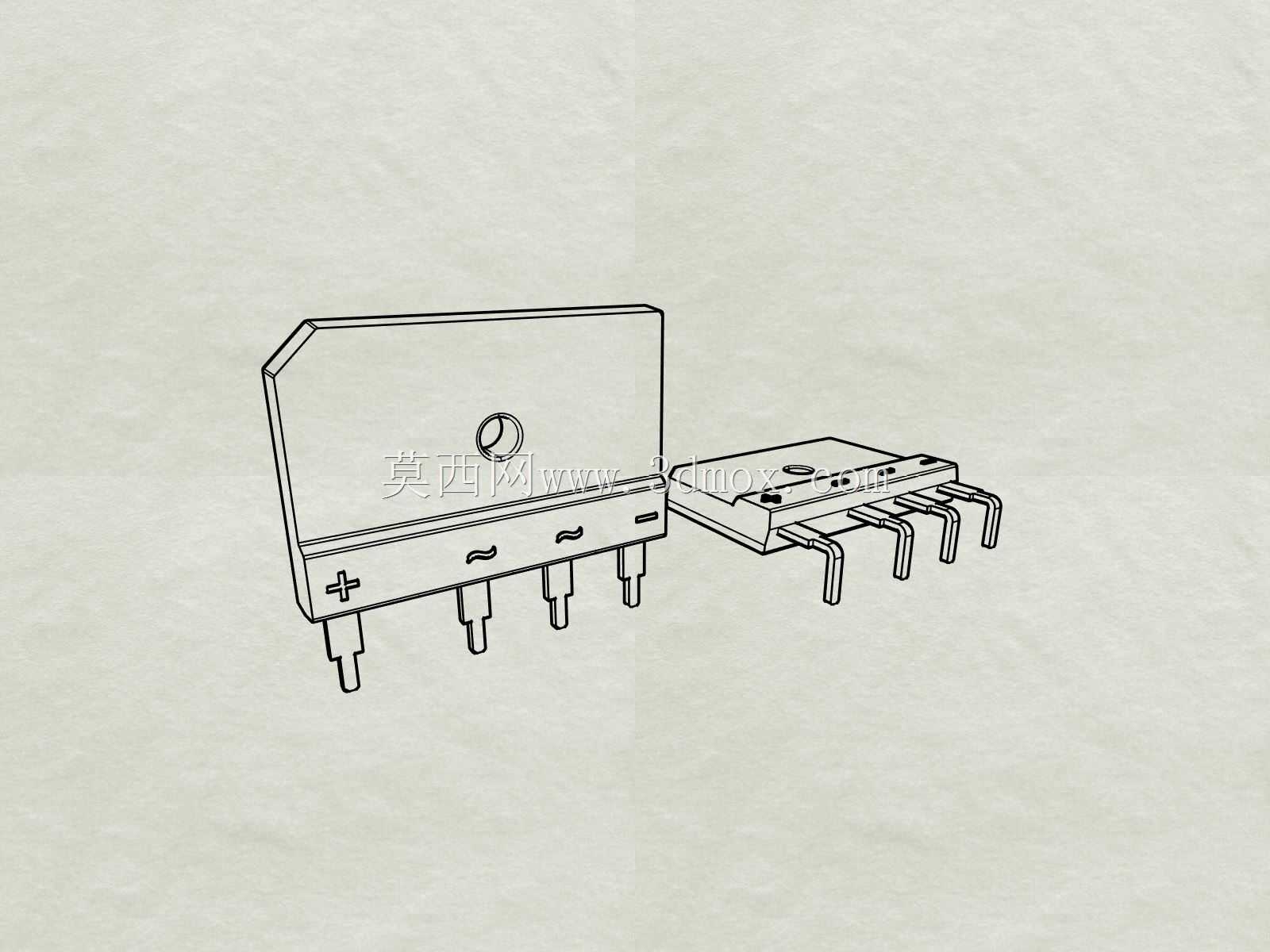

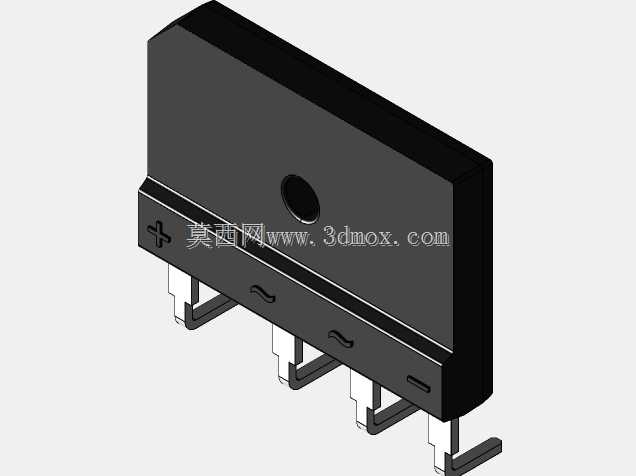

　　本次设计的GSIB桥式整流器外壳，覆盖垂直安装与水平安装两种适配版本，能够匹配不同PCB布局的安装空间需求。从结构设计逻辑来看，外壳主体采用耐高温绝缘工程塑料注塑成型的结构思路，主体为方正的块状基座，基座顶面预留有标准安装定位孔，可适配螺丝锁附的固定方式，满足高振动工况下的器件固定需求，避免器件在设备长期运行过程中因振动出现引脚脱焊、壳体移位的问题。引脚部分采用直插式排布设计，四支引脚按照标准整流桥的引脚定义等距伸出壳体侧面，引脚伸出长度、引脚间距严格遵循行业通用的GSIB封装尺寸规范，能够直接适配现有标准PCB封装库的焊盘位置，无需设计人员额外调整封装尺寸，可直接导入现有电路板设计方案中使用，降低选型替换的适配成本。

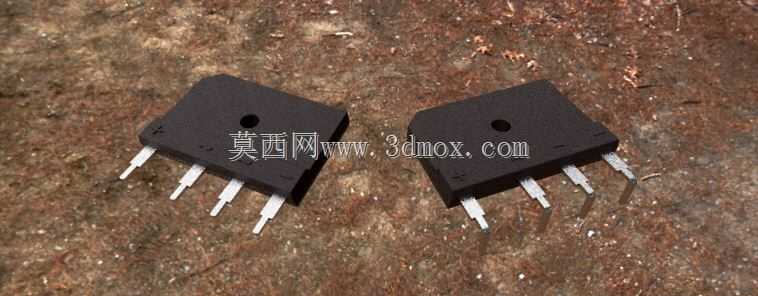

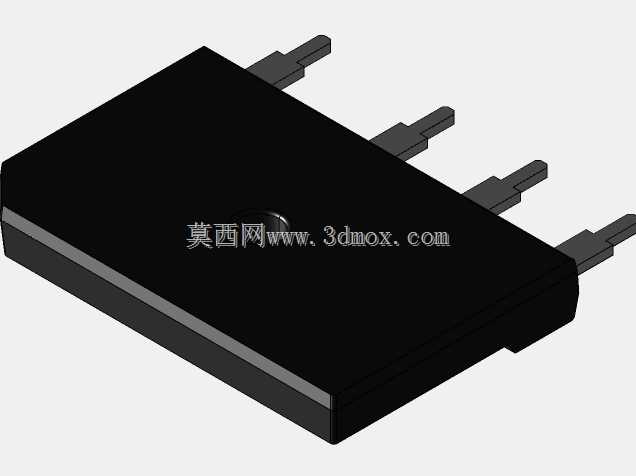

　　从安装边界维度考量，垂直安装版本的壳体高度方向尺寸更紧凑，适合PCB板上纵向空间充裕、横向排布空间紧张的布局场景，引脚垂直于PCB板面插入焊盘，壳体主体直立于板面上，能够节省板面的横向占用空间，适合高密度排布的电源板卡使用；水平安装版本的壳体贴装高度更低，适合设备内部纵向空间受限、板面横向空间相对充裕的场景，壳体平卧于PCB板面，重心更低，抗振动冲击的表现更优异，适合车载电子、工业便携设备等存在持续振动的应用场景。两种版本的壳体内部腔体尺寸完全一致，均可兼容对应电流等级的整流芯片与引脚框架的装配需求，腔体内部预留有芯片固装、键合引线的避让空间，不会出现芯片装配干涉、引线挤压破损的问题。

　　外壳的绝缘防护设计上，壳体壁厚均匀，既能够保证注塑成型过程中的材料流动性，避免出现缺胶、缩痕等成型缺陷，又能提供足够的绝缘强度，满足强电回路中引脚间、引脚与外部安装结构间的绝缘距离要求，防止出现高压击穿、爬电距离不足的安全隐患。壳体与引脚的结合位置设计有密封卡位结构，在注塑装配过程中能够让塑料材料与引脚金属基材紧密结合，避免后续灌封、使用过程中出现缝隙，防止潮气、粉尘进入壳体内部腐蚀芯片与键合点，提升器件在潮湿、多粉尘工业环境下的运行寿命。

　　在实际选型应用中，设计人员可根据自身电路板的空间排布、安装固定方式灵活选择对应版本的壳体模型，模型的外形尺寸、安装孔位、引脚位置均按照实际量产的尺寸公差要求建模，可直接用于电路板的结构干涉检查、设备整机的装配仿真，提前排查器件与周边结构件、散热件、走线的干涉问题，减少样机试制阶段的结构修改次数。外壳的表面设计为哑光磨砂质感，既能够提升注塑成型后的外观一致性，掩盖轻微的成型瑕疵，也能避免外壳表面在自动化贴装、插件过程中出现反光，影响视觉定位系统的识别精度，适配自动化生产线的插件装配工艺要求。
