EP2带螺柱湿钽电容器外壳结构设计

　　在高可靠通讯设备、工业控制板卡以及特种电源模块的设计场景中，湿钽电容器凭借高容量密度、低漏电流、长循环寿命的特性，一直是高压储能、滤波回路的核心选型元件，而其金属外壳的结构设计，直接决定了元件在PCB板上的安装可靠性、抗振性能以及空间适配性。本次呈现的EP2系列湿钽电容外壳结构，完全围绕实际板级安装的工况需求展开设计，没有冗余的装饰性结构，所有几何特征都服务于装配、固定、绝缘防护的核心功能。

　　从实际应用场景来看，这类带螺柱的湿钽电容多用于通讯基站的电源滤波单元、轨道交通车载控制板、军工级通讯手持设备的供电回路，这类场景普遍存在持续振动、温变范围宽、安装空间紧凑的特点，传统贴片式钽电容的抗振能力不足，引脚焊接式结构在大电流工况下存在接触电阻过大的隐患，因此带螺栓固定柱的金属密封外壳成为这类高可靠应用的标配结构。设计过程中首先明确了安装边界：适配的PCB板厚按常规工业板1.5mm预留公差，外壳本体的长宽尺寸控制在36.6mm区间，整体高度从PCB板面算起为15.3mm，这个尺寸边界是在核算了72000μF/25V规格电容芯组的封装体积后，预留了0.8mm的灌封空间确定的，既不会因为外壳过小导致芯组装配挤压，也不会因为冗余尺寸占用过多板上布局空间。

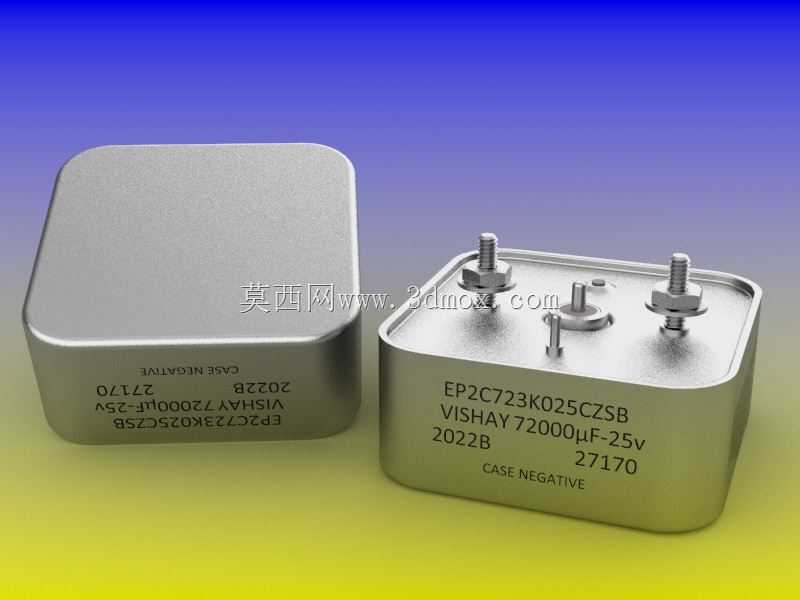

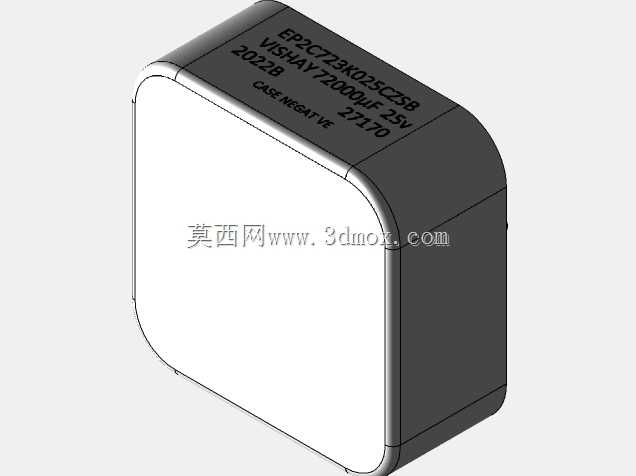

　　外壳的主体采用圆角方型结构，四个边角做R3.5的圆角过渡，一方面是为了避免锐边在装配过程中划伤操作人员、划破绝缘套管，另一方面圆角结构在金属拉伸成型时能更好地分散应力，减少冲压过程中壳体开裂的不良率，同时在设备受振动冲击时，圆角结构也能降低应力集中点，避免外壳焊缝受交变应力出现密封失效。壳体顶面的两个安装螺柱采用M2.5规格，配套带垫圈的锁紧螺母，螺柱的伸出长度设计为4.2mm，这个长度刚好能穿过1.5mm厚的PCB板，加上0.5mm的焊盘厚度、1mm的平垫与弹垫厚度后，剩余的螺纹啮合长度满足3倍螺距的锁紧要求，既不会因为螺柱过长导致螺母锁紧后螺纹外露过多占用板下空间，也不会因为啮合长度不足导致振动工况下螺母松脱。

　　壳体顶面除了两个主安装螺柱外，还设置了一个定位销柱，直径1.8mm，对应PCB板上的定位孔，装配时先将定位销插入PCB定位孔，就能快速对齐两个安装螺柱的位置，避免焊接或者锁螺母时壳体出现偏转，同时这个定位销也能承受部分横向剪切力，在设备受横向冲击时，避免两个螺柱承受全部剪切载荷，提升整体连接强度。壳体表面的标识区域做了0.1mm深度的凹刻处理，所有极性标识、型号参数都蚀刻在凹腔内，不会因为后续的表面喷涂、灌封工序覆盖标识内容，也避免了运输装配过程中摩擦导致标识磨损，极性标识特意做了加大处理，在壳体的侧面与顶面都有对应标注，避免生产装配时出现极性接反的低级失误。

　　设计过程中还特意考虑了生产装配的工艺性：壳体的合缝位置设置在底部，采用激光焊接密封，焊缝位置预留了0.3mm的焊接台阶，既方便焊接时的工装定位，也能保证焊接后的密封强度，满足湿钽电容内部电解液的长期密封要求，避免电解液渗漏导致板路腐蚀。壳体的内壁做了钝化处理，粗糙度控制在Ra1.6以下，避免内壁毛刺刺穿内部绝缘层导致芯组短路。安装螺柱与壳体顶面的连接采用铆压后焊接的工艺，螺柱根部做了滚花处理，压入壳体预制孔后再进行环缝焊接，保证螺柱的抗拉强度满足100N以上的拉力要求，不会在锁紧螺母时出现螺柱脱落的问题。

　　从板级布局的角度来看，这个外壳的尺寸边界可以直接导入PCB设计软件作为3D占位模型，设计师在布局时可以准确预留安装空间，避免和周边的接插件、散热片、高大电容出现装配干涉，两个安装螺柱的孔位间距严格按照28.4mm的中心距设计，和行业内同规格电容的安装孔位完全兼容，不需要重新设计PCB孔位就能直接替换同参数的其他品牌产品，降低设备改版的成本。另外壳体的顶面与侧面都预留了足够的绝缘距离，当电容安装在靠近金属机箱壁、散热片的位置时，只需要套上常规的聚酰亚胺绝缘套管就能满足安规要求的爬电距离，不需要额外增加绝缘挡片，简化整机的装配工序。

　　在抗振性能的设计验证阶段，这个结构的安装方式相比传统直插引脚结构，固有频率提升了40%以上，在10-2000Hz的扫频振动测试中，不会出现谐振放大的问题，螺柱锁紧后的连接刚度足够，能避免电容本体在振动过程中出现位移，进而导致引脚脱焊、内部芯组断线的失效问题。对于需要做三防涂覆的电路板，这个外壳的顶面是平整结构，螺柱周围没有容易积漆的凹槽，涂覆时不会因为三防漆堆积在螺柱根部导致螺母无法锁紧，也不会出现漆液渗入壳体内部的隐患。
