带触控显示模块的温度控制器电路板

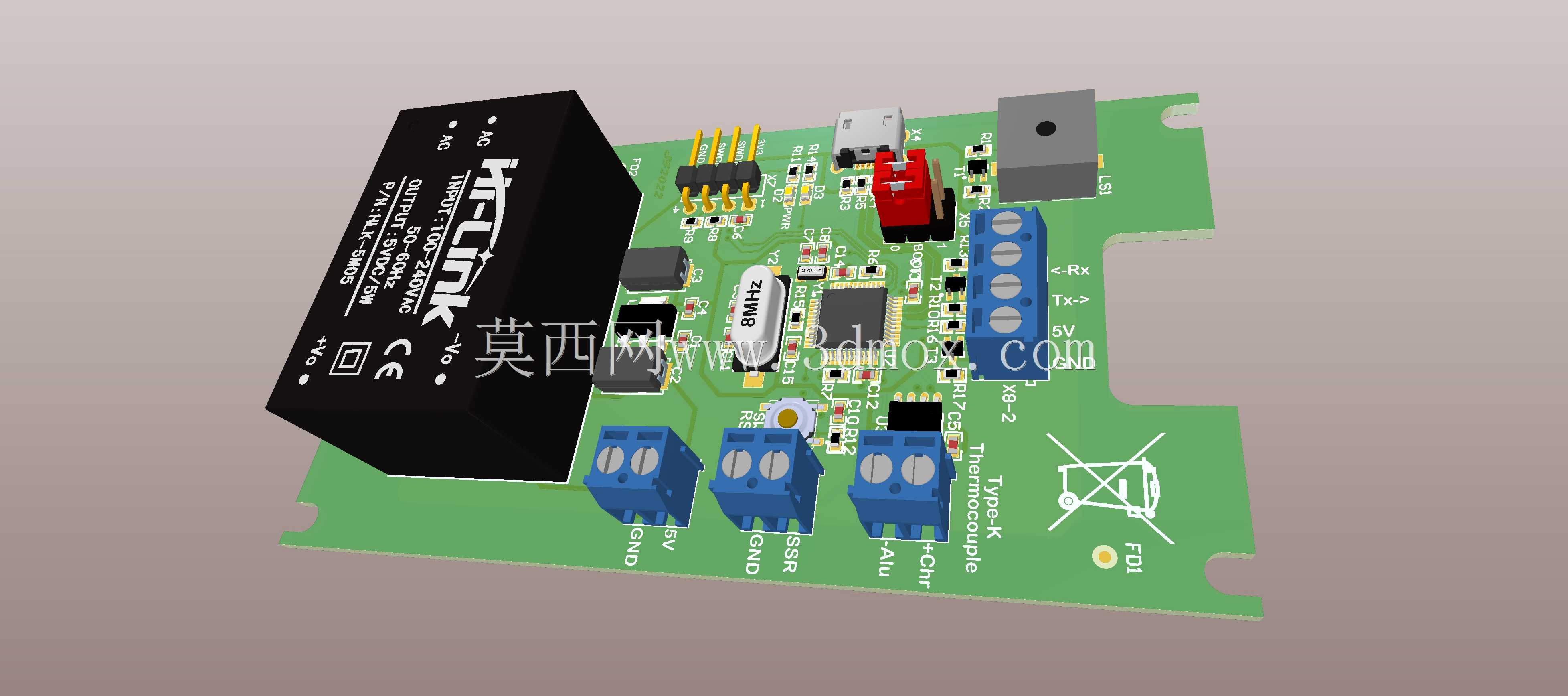

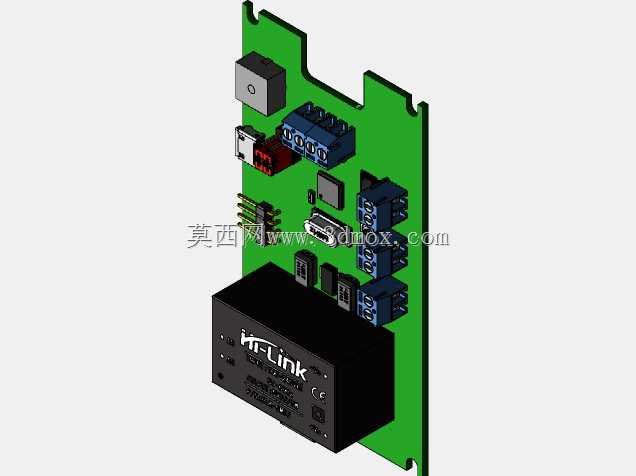

　　这款温度控制器电路板主要面向小型工业温控场景、实验室加热设备配套以及民用恒温装置的电控核心需求，在实际应用中可直接嵌入加热台、小型恒温箱、温控实验装置的壳体内部，作为整套温控系统的信号采集与控制输出核心载体。从结构设计来看，整块PCB采用标准FR-4基材制作，板边预留了对称的安装定位孔，可直接通过M3铜柱固定在设备内部的安装位上，板上元件布局严格区分强电区域与弱电信号区域，左上角布置的AC-DC电源模块做了独立的区域划分，与右侧的信号采集、触控接口区域保持足够的安全爬电距离，避免强电干扰弱电信号的采集精度。板载的接线端子采用蓝色彩色标识的插拔式端子，分别对应电源输入、热电偶信号接入、控制信号输出等不同功能回路，

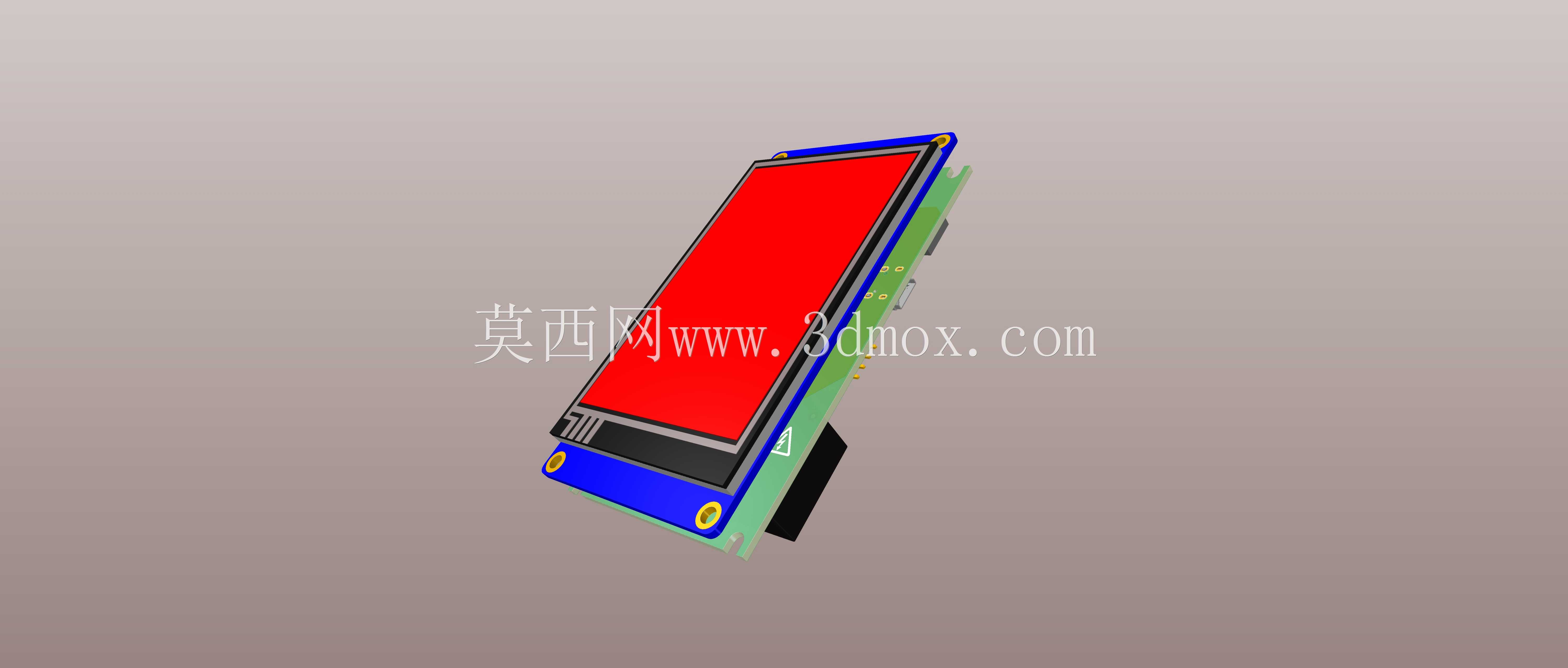

　　现场接线时可通过端子旁的丝印标识快速区分回路，无需额外对照接线图纸即可完成接线操作，降低现场装配的出错概率。板上集成的K型热电偶接口可直接适配常规K型铠装热电偶，支持0-400℃区间的温度信号采集，采集回路做了独立的信号滤波处理，可减少工业现场电磁干扰对温度采集精度的影响。控制输出回路预留了SSR驱动接口，可直接驱动外接固态继电器实现加热回路的通断控制，无需额外增加中间转接板。设计阶段特意将触控显示接口布置在板边位置，可通过排针直接连接Nextion系列串口触控显示屏，显示屏可直接固定在设备面板上，实现温度参数设置、实时温度显示、温控阈值调整等人机交互功能，排针接口做了防反插丝印标识，装配时可避免插反导致的屏幕损坏。板上的复位按键、

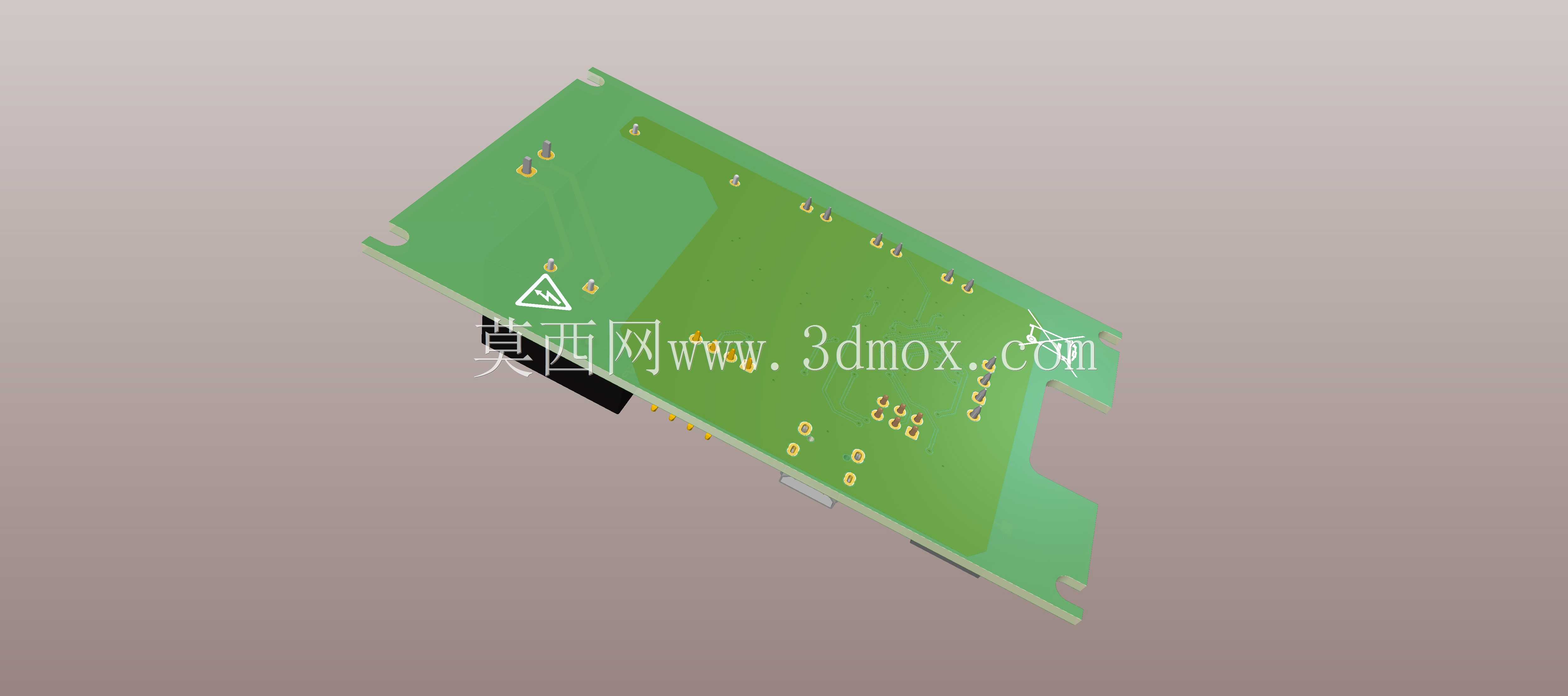

　　状态指示灯都布置在靠近板边的位置，即使设备壳体组装完成后，也可通过壳体预留的小孔直接操作复位按键，观察设备运行状态。从安装边界来看，整块电路板的外形轮廓做了缺角避让设计，可适配设备内部有凸起结构的安装腔体，避免板上元件与壳体内壁的加强筋发生干涉，最高的元件为左上角的AC-DC电源模块，其高度决定了整套电路板安装时需要预留的垂直空间，其余阻容元件、芯片、接线端子的高度均低于电源模块，安装时可将电源模块位置对应壳体内部的避让槽，进一步压缩整套设备的内部空间占用。在实际选型适配时，可根据设备的温控精度需求，调整板上信号采集回路的滤波参数，也可根据外接负载的功率大小，更换不同电流等级的输出端子，整套电路板的布局预留了足够的元件替换空间，无需重新改版即可适配多数小功率温控场景的需求。板上的丝印标识清晰标注了每个接口的功能定义、每个测试点的信号类型，生产调试时可直接通过测试点快速测量各回路的工作电压、信号状态，提升生产调试的效率。
