STM32最小系统开发板PCB结构设计

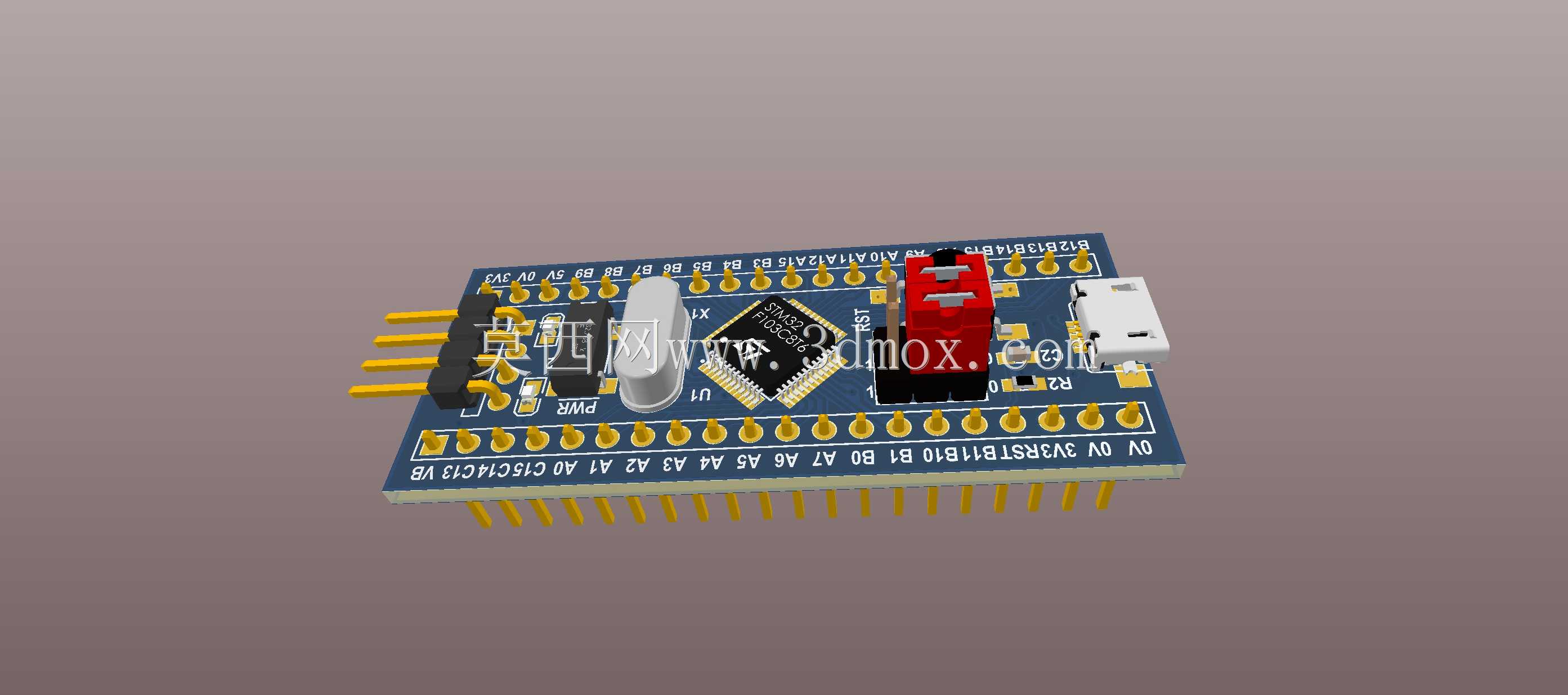

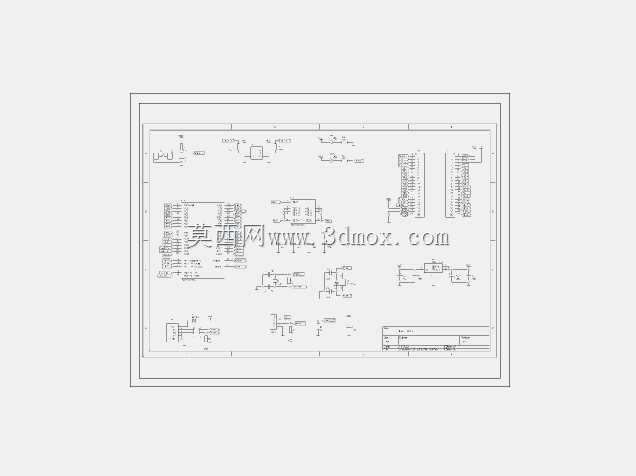

　　这款STM32核心开发板的结构设计，完全围绕嵌入式开发场景的实际使用需求展开，作为嵌入式项目前期验证、功能原型搭建的核心载体，它的尺寸边界被严格控制在53.3mm×23.0mm，这个尺寸规格是经过多轮实际使用验证后确定的，既能够容纳核心电路所需的全部元器件，又能适配绝大多数面包板、原型验证架的安装间距，不会出现板卡过宽无法跨接面包板电源轨、或是过窄导致排针间距不足无法插接杜邦线的问题。板卡采用双层PCB布线设计，所有信号走线都做了等长处理与阻抗匹配，核心的STM32F103C8T6主控芯片被布置在板卡几何中心位置，这样的布局能最大程度缩短各外设引脚到排针的走线长度，减少信号传输过程中的干扰，尤其是高频时钟信号的走线，

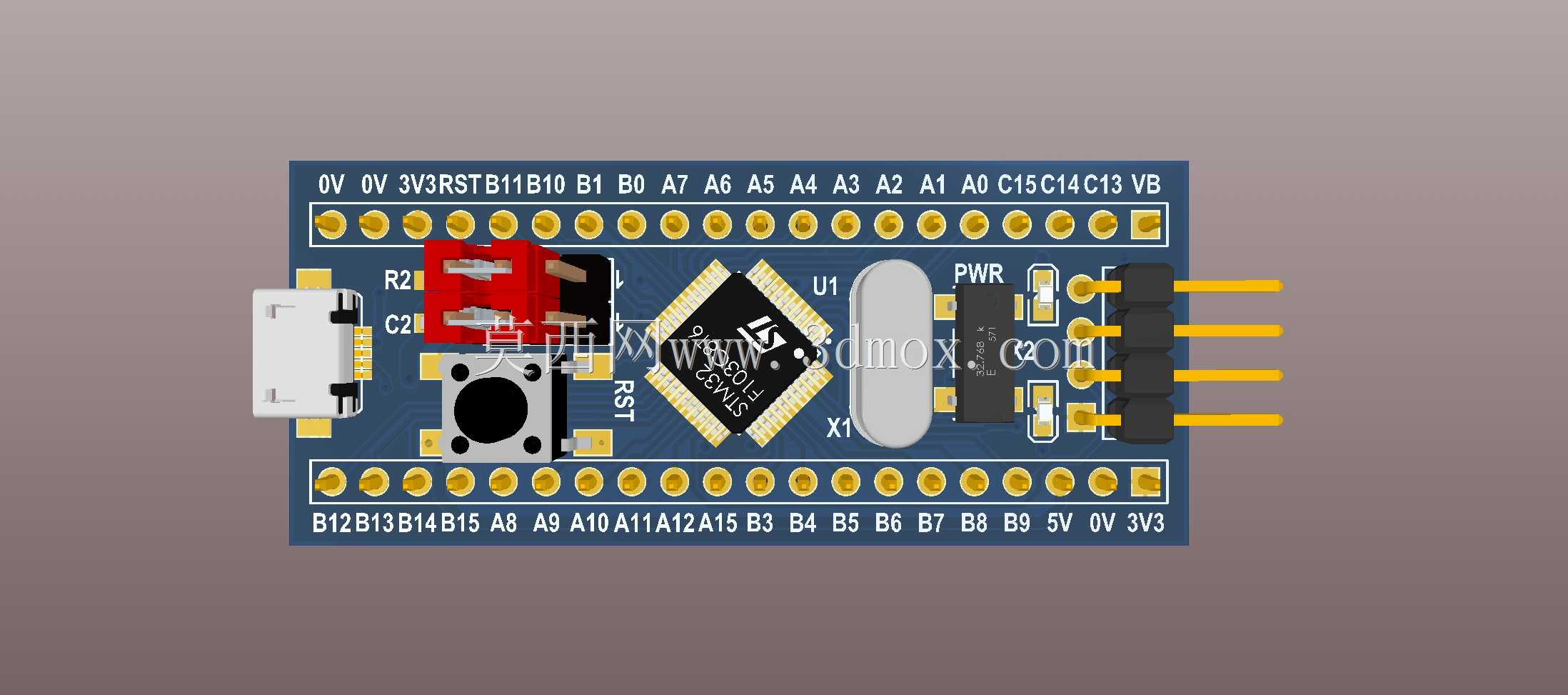

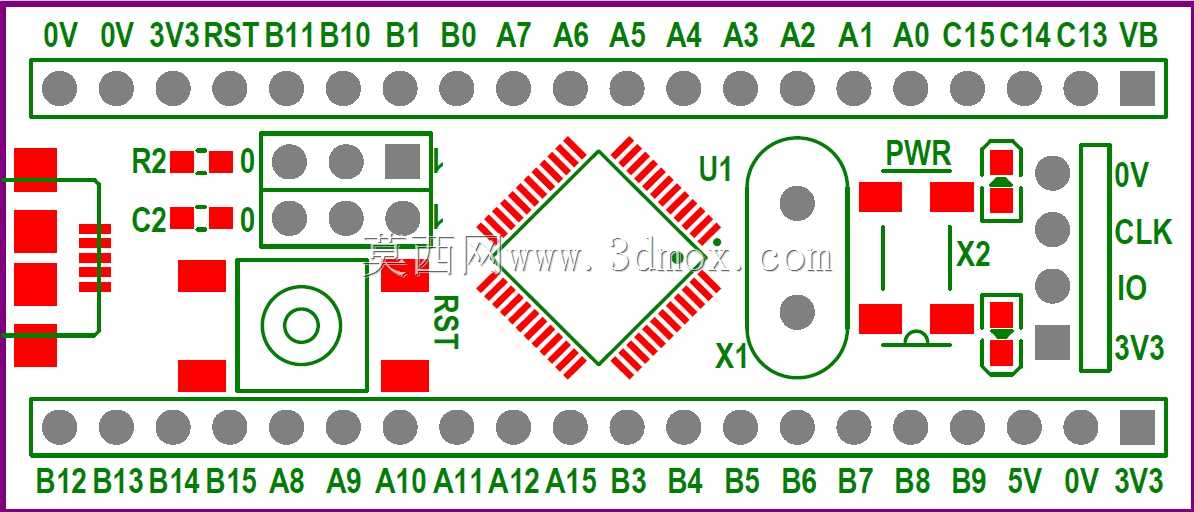

　　全程做了包地处理，避免运行过程中出现信号串扰导致的程序跑飞问题。板载的8MHz无源晶振紧贴主控芯片的时钟引脚布置，外围匹配的负载电容直接就近接地，最大程度降低时钟信号的输出畸变，保证72MHz系统主频运行时的稳定性。板卡一侧布置了Mini USB接口，既承担程序下载、串口通讯的功能，也可以直接通过USB接口为整个板卡供电，接口位置做了局部补强设计，反复插拔也不会出现焊盘脱落的问题；复位按键与用户按键布置在USB接口同侧，手指按压时不会碰到周边排针，操作手感清晰，按键行程适中，适合开发过程中频繁的复位、触发操作。两侧的2.54mm间距排针是标准的通用接口规格，所有主控引脚全部引出，既可以直接插在面包板上搭建外围电路，

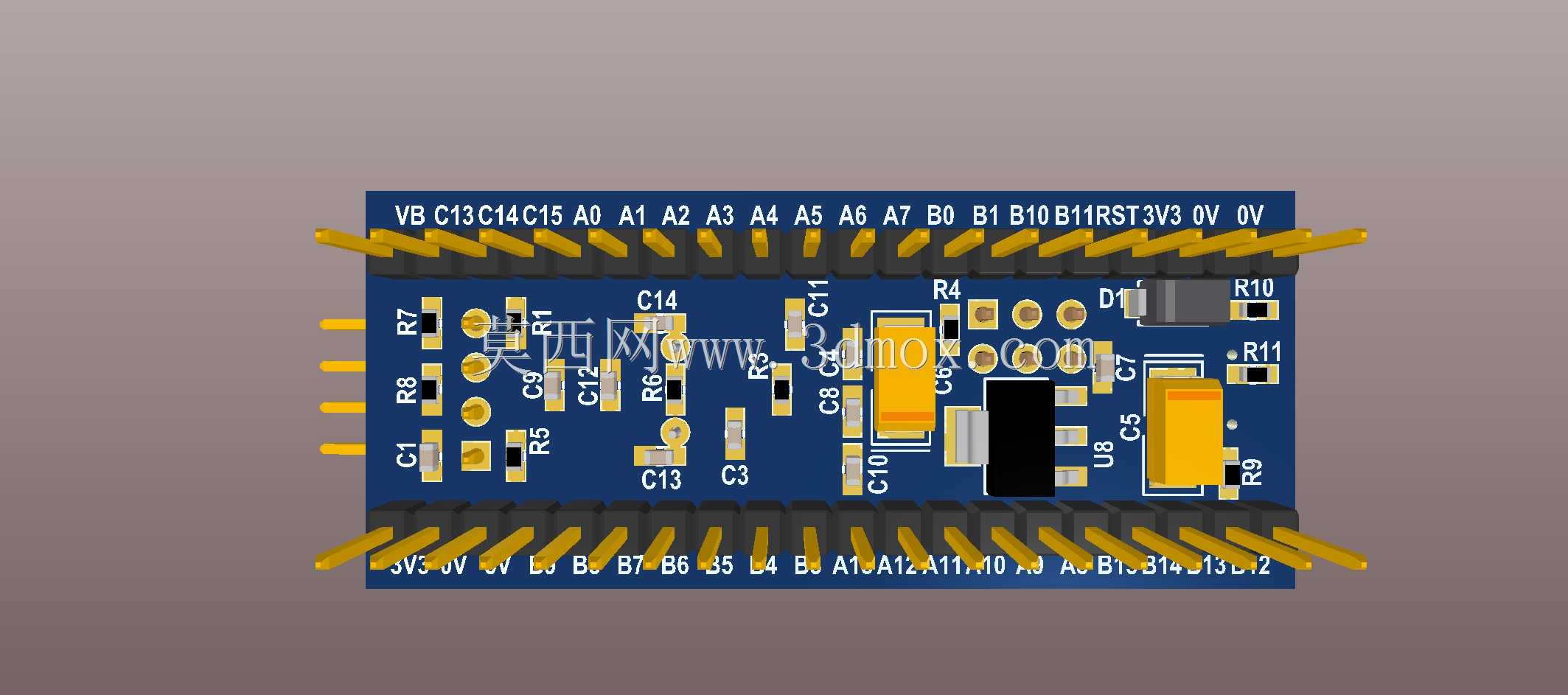

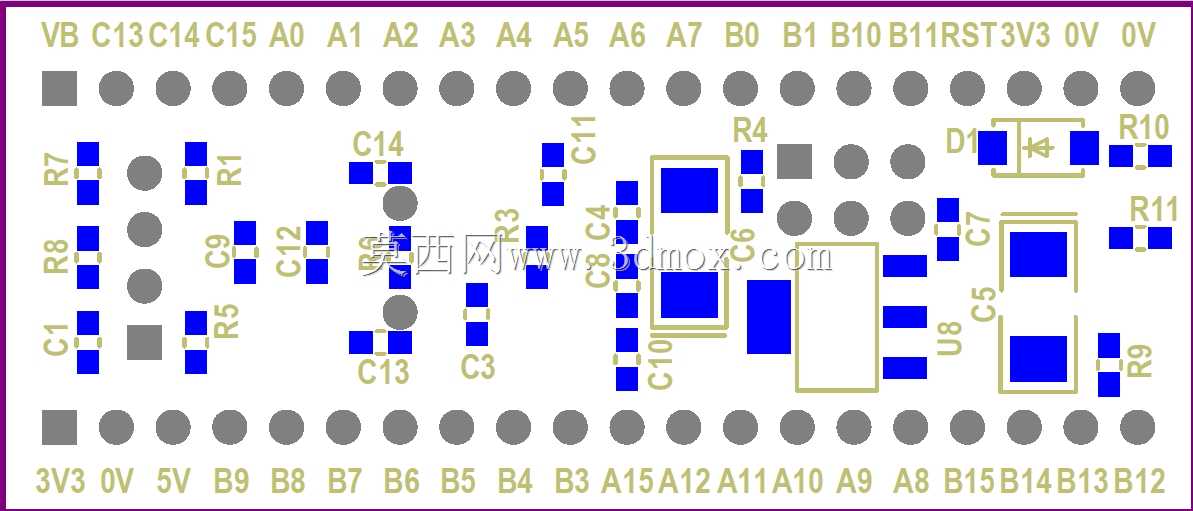

　　也可以通过排针座焊接到定制的功能底板上，适配不同项目的安装需求，排针的焊盘做了加大处理，手工焊接时不容易出现虚焊、焊盘脱落的问题。电源部分的电路做了独立分区设计，3.3V稳压电路布置在板卡靠近USB接口的位置，输入输出端都布置了不同容值的滤波电容，既能滤除USB输入电源的高频纹波，也能在主控芯片瞬间大电流运行时提供足够的储能，避免电压跌落导致的系统复位。板卡上预留的BOOT配置跳帽位置清晰，两个跳帽的选择引脚直接引出，切换启动模式时不需要额外焊接，直接用镊子拨动跳帽就能完成串口下载、Flash启动的模式切换，非常适合开发阶段频繁烧录程序的使用场景。从实际使用的角度看，这款核心板可以直接应用在小型智能硬件原型开发、学生课程设计、工业控制节点原型验证、小型物联网终端搭建等多个场景，因为它的尺寸足够小巧，甚至可以直接集成到最终的量产产品中作为核心控制模块，不需要额外重新设计主控最小系统电路，能够大幅缩短项目的研发周期。PCB的布线过程中充分考虑了手工焊接的可制造性，所有元器件的封装都采用标准的工业封装，阻容件全部采用0805封装尺寸，既适合工厂批量贴片生产，也适合电子爱好者手工焊接更换元器件，不会出现因为封装过小导致手工焊接难度陡增的问题。板卡四角预留了标准的安装孔位，可以通过铜柱直接固定在设备外壳内部，安装孔周围做了开窗接地处理，固定时可以实现板卡与设备外壳的共地，提升整个系统的抗干扰能力。板载的电源指示LED布置在板卡边缘位置，

　　通电后可以直观看到板卡的供电状态，用户可编程LED直接连接到主控的通用IO口，开发时可以直接通过这个LED做程序运行状态的指示，不需要外接额外的指示灯元件。整个板卡的元器件布局没有出现干涉问题，所有接插件的插拔空间都做了预留，比如USB接口插拔时不会被周边的排针、电容挡住，跳帽切换时手指有足够的操作空间，排针插接杜邦线时相邻排针之间的距离足够，不会出现手指无法捏住杜邦线头的问题。作为嵌入式开发最常用的核心控制板，它的结构设计完全服务于“易用、稳定、通用”三个核心目标，没有多余的花哨功能，所有的布局、尺寸、接口选择都是从实际开发的使用习惯出发，不管是刚接触嵌入式的初学者，还是有多年经验的硬件开发工程师，都能快速上手使用，不需要额外查阅复杂的接口定义，所有引脚的丝印标注清晰，直接印在PCB板面上，插接杜邦线时可以直接对照丝印接线，减少接线错误的概率。
