贴片式32.768kHz石英晶体谐振器结构

项目分类:通讯工具类 发布时间:2022-07-14 ID:682429
  • 贴片式32.768kHz石英晶体谐振器结构
  • 贴片式32.768kHz石英晶体谐振器结构
  • 贴片式32.768kHz石英晶体谐振器结构
  • 贴片式32.768kHz石英晶体谐振器结构

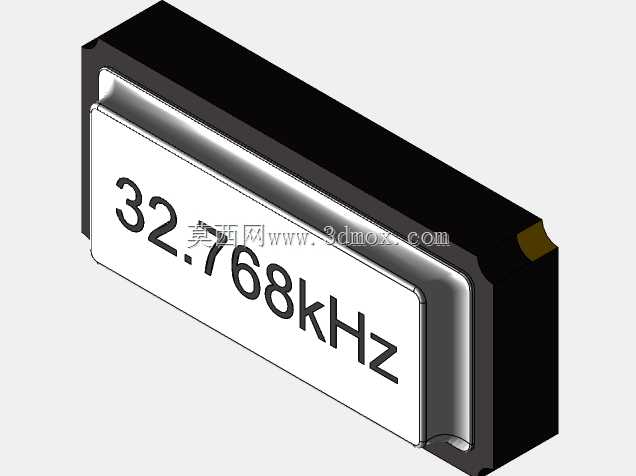

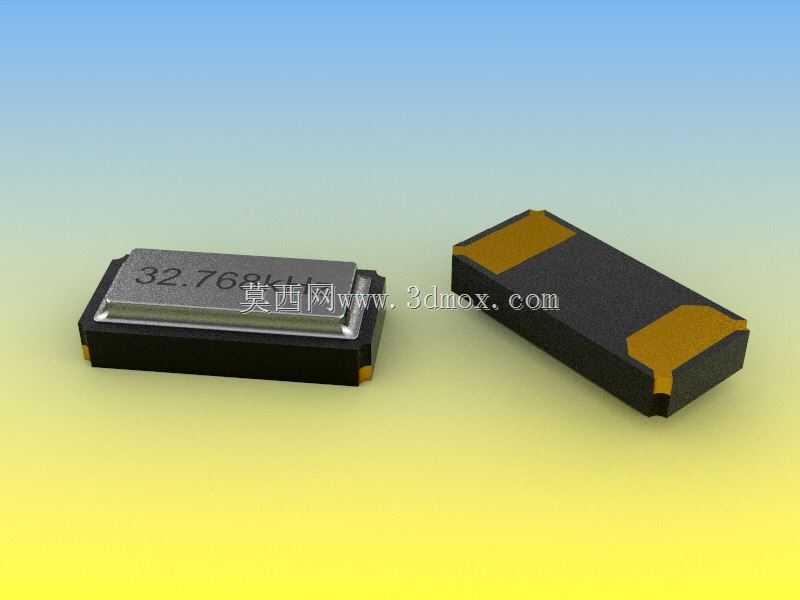

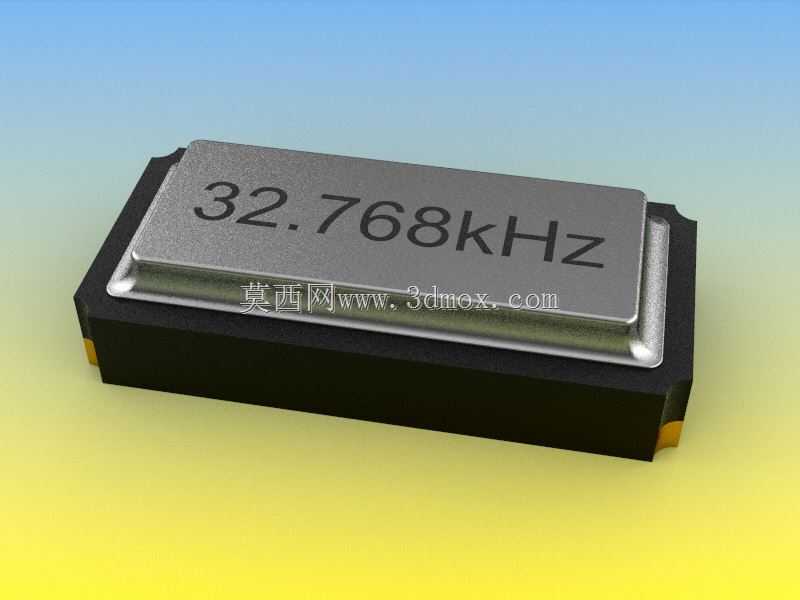

  在各类便携电子设备、通讯终端、低功耗物联网节点的时钟电路设计中,32.768kHz的贴片石英晶体是承担实时时钟基准的核心被动元件,这类元件的三维结构建模,直接关系到PCB布局阶段的干涉校验、SMT产线的钢网开孔设计、以及整机堆叠阶段的空间预留精度。这款SC-32S规格的贴片晶振,采用金属上盖与黑色塑封基座结合的封装形式,金属上盖表面做哑光镀镍处理,既可以屏蔽外界电磁干扰对晶振起振的影响,也能在回流焊过程中均匀受热,减少封装体的热形变风险。从结构设计逻辑来看,晶振内部的石英音叉晶片通过导电胶固定在基座的金属引脚上,基座两侧的镀金焊端延伸至封装底部,形成标准的表面贴装焊接界面,这种端焊结构相比传统直插晶振,

  省去了引脚成型与通孔插装的工序,完全适配高速SMT生产线的批量贴装需求。实际选型与布局过程中,首先要明确其安装边界:该元件的外形尺寸严格控制在长3.2mm、宽1.5mm、高0.75mm,属于超小型薄型封装,在可穿戴设备、蓝牙通讯模块这类对空间要求严苛的场景中,这个厚度参数可以让元件贴装后不超出板对板连接器的堆叠高度,避免结构装配时出现顶壳问题。建模过程中需要重点还原几个影响生产的结构细节:一是封装底部焊端的尺寸与位置公差,焊端的宽度、内缩距离直接决定了回流焊时的锡量控制,如果建模时焊端尺寸偏差超过0.1mm,就可能导致钢网开孔匹配不当,出现立碑、虚焊等SMT缺陷;二是金属上盖与塑封基座的结合台阶,这个台阶的高度差在做PCB丝印标注、

  或者点胶加固设计时,是确定点胶路径的重要参考,点胶不能覆盖到金属上盖的边缘区域,避免胶水渗入封装内部影响晶振的振动特性。从应用场景的适配性来看,这类晶振的低高度设计,除了适配消费类通讯终端,也广泛用于车载通讯模块、工业采集终端的实时时钟电路,因为其封装的机械强度足够,能够承受SMT过程中的高温冲击,以及后续整机装配时的机械振动。在做整机结构堆叠时,需要注意晶振上方不能布置金属屏蔽罩的压接筋,也不能有其他结构件直接压在晶振金属上盖表面,过大的机械应力会导致内部石英晶片的振动频率偏移,甚至出现停振的问题,这也是三维建模时需要准确标注元件最大实体轮廓的核心原因——只有模型的外形尺寸、公差边界完全还原实物,

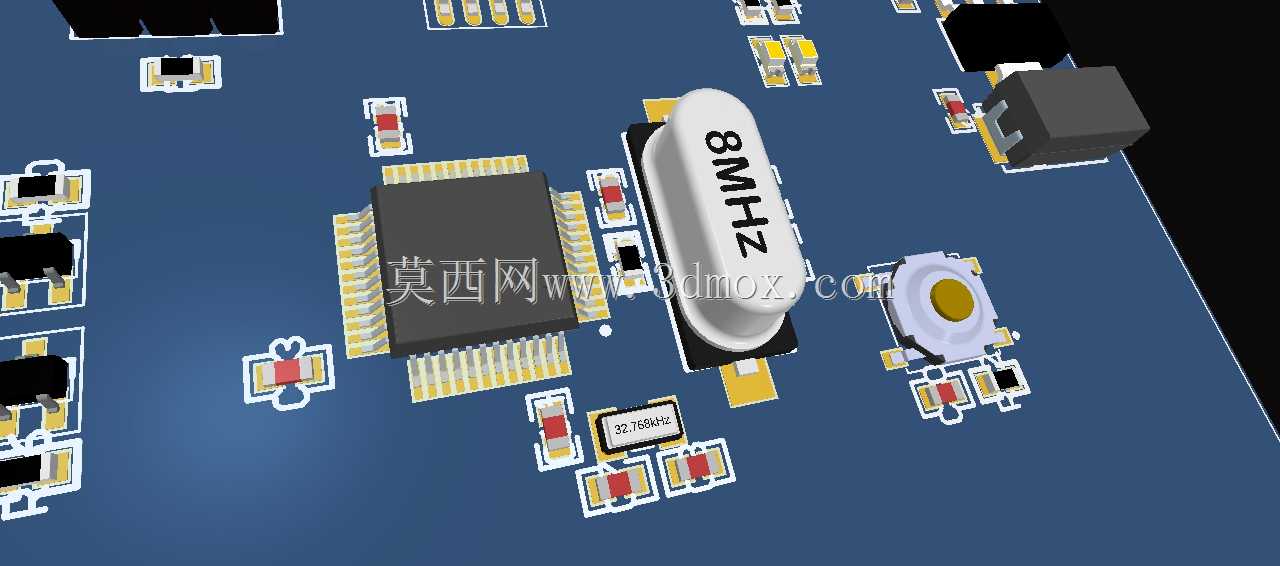

  才能在结构设计阶段提前规避这类应力风险。另外,建模时还要还原封装边角的微小倒角,以及焊端表面的镀金层质感,这些细节虽然不影响大的结构校验,但在做产品装配动画、SMT工艺仿真时,能够提升仿真场景的真实度,让工艺人员更直观地识别元件的贴装方向,避免出现反向贴装的生产错误。不同于大功率主动元件,这类石英晶振的封装没有散热结构设计,所有的热量都通过底部焊端传递到PCB铜箔上,因此建模时也需要准确还原焊端与PCB接触的平面度,确保热仿真时的热量传递路径与实际情况一致,避免出现热阻计算偏差,影响产品的高低温频率稳定性评估。在通讯类产品的时钟电路布局中,这类晶振通常会紧贴时钟芯片放置,两者之间的走线长度控制在毫米级,因此晶振的模型尺寸精度直接影响布局布线的空间计算,如果模型的宽度尺寸偏大,就可能导致走线空间不足,被迫拉长走线长度,增加时钟信号被外界电磁干扰的概率。
