工业级弯柄六角孔拉杆臂结构设计

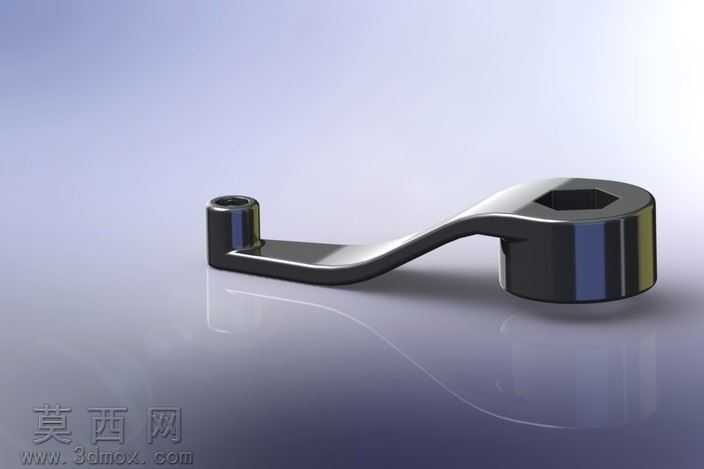

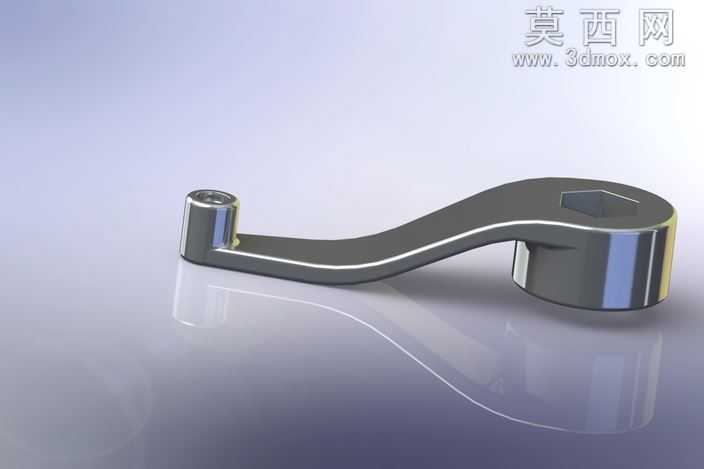

本作品为工业操作类拉杆臂三维建模设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以基准面定位绘制两端安装位的截面轮廓：一端为带内孔的圆柱铰接端，另一端为带内六角通孔的圆柱操作端，两个端部通过平滑过渡的S型弯臂实现连接。建模过程中对弯臂的曲率进行连续约束，保证曲面G2连续，避免应力集中的锐角棱边，所有过渡圆角均按照机械加工工艺要求设置合理数值，铰接端的内孔与操作端的内六角孔均添加同轴度、圆柱度的形位公差参考特征，确保后续装配的适配性。材质设置阶段选用金属合金钢作为基础材质，在渲染环节调整材质的金属度、粗糙度参数，还原金属零件经过表面发黑处理后的哑光金属质感，添加环境HDR贴图模拟工业车间的光照环境，通过三点布光法突出零件的曲面轮廓与结构细节，在零件下方添加带反射效果的地面平面，增强渲染图的真实感与立体感。结构设计上，弯臂的截面采用变厚度设计，靠近铰接端的位置厚度逐步收窄，靠近六角操作端的位置厚度适当增加，匹配操作时的受力分布，既保证零件操作时的结构强度，避免受力变形，又尽可能控制零件整体重量，减少材料浪费。内六角孔的尺寸按照标准紧固件的扳拧尺寸设计，可适配标准内六角扳手或者配套的操作轴，铰接端的通孔可配合销轴实现与其他机构的铰接连接，整体结构无冗余特征，所有特征均可通过铣削、钻孔等常规机加工工艺实现生产，无需特殊定制刀具，兼顾了结构实用性与生产工艺性。设计思路围绕手动操作机构的实际使用场景展开，弯臂的弯曲角度经过反复调整，保证操作时的施力角度符合人体工程学要求，操作人员握持六角端转动时可获得合适的力臂长度，降低操作所需的施加力，铰接端的连接结构可保证拉杆臂绕销轴顺畅转动，无卡滞、干涉问题，整体模型的特征树逻辑清晰，所有尺寸均添加参数关联，可根据实际使用需求快速调整臂长、孔径、弯曲角度等参数，适配不同规格的机械操作场景。
