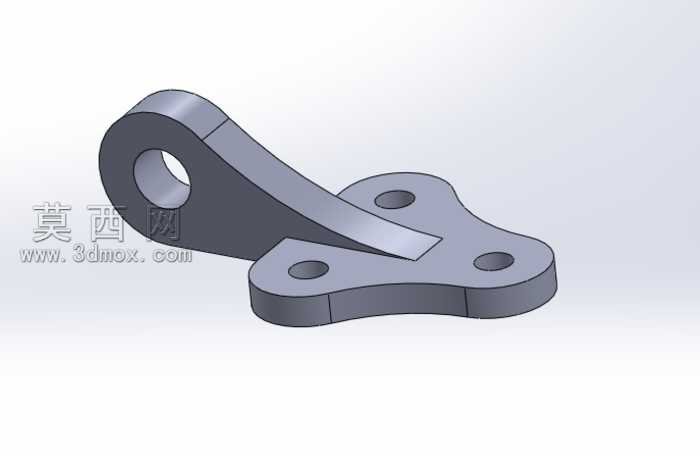

异形铰接式三孔连接固定支架

小批量机加工这类带悬臂的铰接支架时，最容易在悬臂与三孔底座的衔接转角处出现应力集中导致的铣削震纹，要是直接按直角过渡做结构，装夹时底座三个安装孔的同轴度很容易因为悬臂端的让刀偏差超差，实际装配后铰接孔的转动轴线会和安装面产生细微偏角，反复铰接动作下销轴的单侧磨损速度会比设计预期快三倍以上。三孔底座的沉孔深度不能直接按标准件等深加工，靠近悬臂衔接处的那个安装孔，下方的实体厚度比另外两个孔薄近两毫米，要是统一按相同沉孔深度加工，这个孔的螺纹啮合长度会不足，受侧向拉力时容易出现滑牙失效，得单独给这个孔调整沉孔深度，保证三个安装点的螺纹啮合长度差控制在0.2毫米以内，避免锁紧时底座出现细微翘曲。悬臂段的截面不是等厚度设计，靠近铰接孔的位置厚度比衔接底座处厚1.5毫米，这个厚度差不是随意做的渐变，是匹配销轴受径向力时的弯矩分布，要是做成等厚结构，要么靠近铰接端强度不足容易断裂，要么靠近底座端材料冗余增加不必要的重量，铣削这个渐变斜面时不能用一次走刀成型，得分三次走刀逐层铣削，避免斜面处出现接刀痕，后续装配时和相邻部件产生运动干涉。铰接孔的内孔粗糙度要求比安装孔高两个等级，不能和安装孔用同一把铰刀加工，得单独用适配公差的铰刀做最后精加工，孔口的倒角要做成15度而非常规的45度，避免销轴装入时刮掉孔口的毛刺残留在铰接副里，长期磨损后出现卡滞异响。底座的三个安装孔位置度公差要控制在0.05毫米以内，钻孔时不能以底座外轮廓做定位基准，得先做简易工装顶住悬臂端的铰接孔内圆，再以铰接孔轴线为基准找正三个安装孔的位置，不然就算单个孔的尺寸精度达标，实际装到设备上后铰接孔的位置会偏，和对接部件的销轴没法顺利装配，强行敲入的话会直接破坏支架的表面防腐层。悬臂和底座衔接的圆角半径不能小于3毫米，圆角过小的话就算加工时没出现震纹，后续做表面氧化处理时，转角处的氧化膜厚度会比平面处薄很多，潮湿工况下最先从转角处开始锈蚀，圆角过大又会挤占底座安装面的有效接触面积，导致锁紧时底座和安装面的贴合度不足，设备运行时容易出现松动位移。
