聚氨酯材质GM控制臂衬套结构设计

　　这款聚氨酯控制臂衬套，主要应用在乘用车辆的前悬下摆臂与副车架的连接点位，是底盘悬架系统里承担隔振、定位双重作用的核心弹性连接件。日常行驶过程中，车轮接收到的路面细碎颠簸、过弯时的横向载荷、制动时的纵向冲击力，都会先传递到这个衬套位置，再通过衬套的弹性形变完成能量缓冲，避免刚性冲击直接传递到车身，同时还要保证控制臂的运动轨迹始终在设计公差范围内，不会出现车轮定位参数偏移的问题。

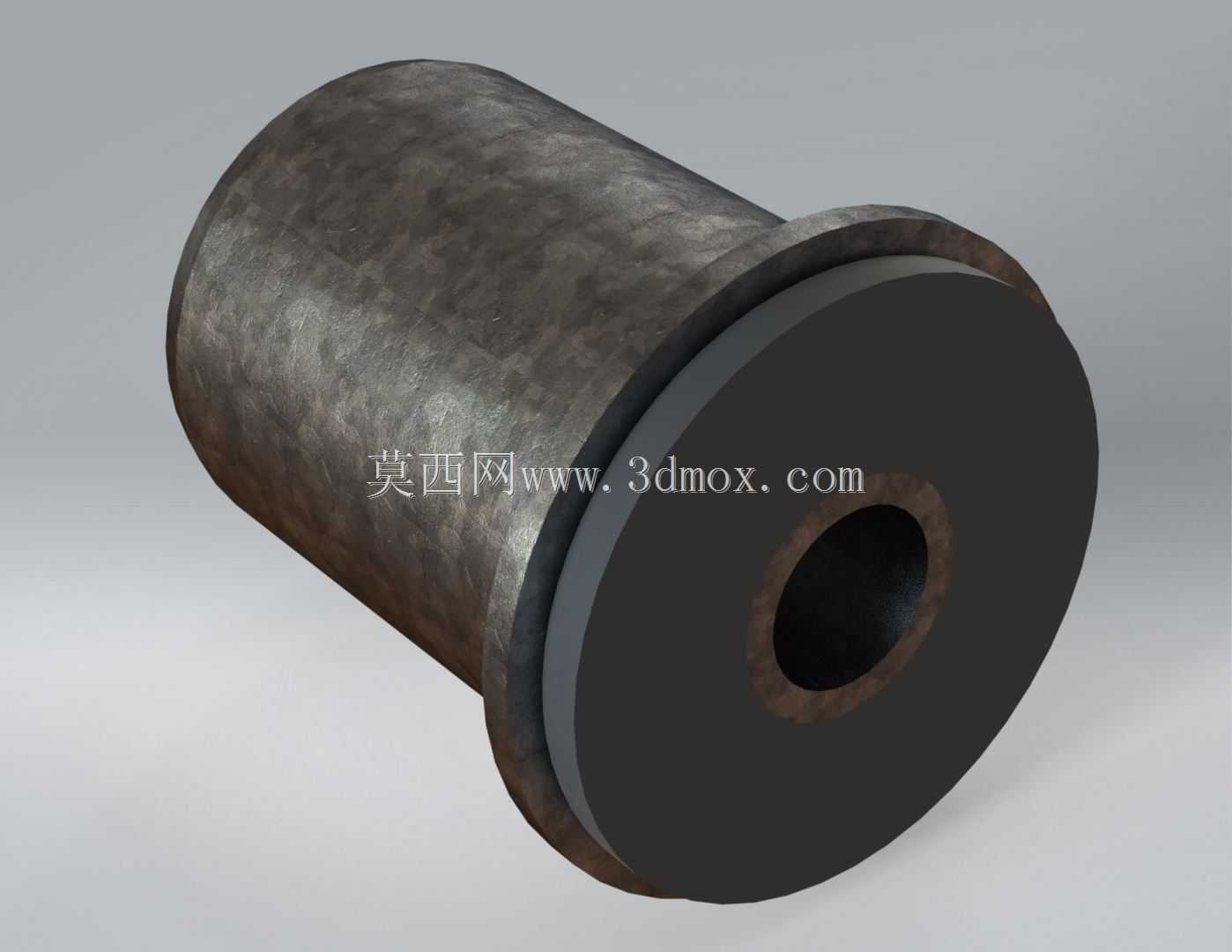

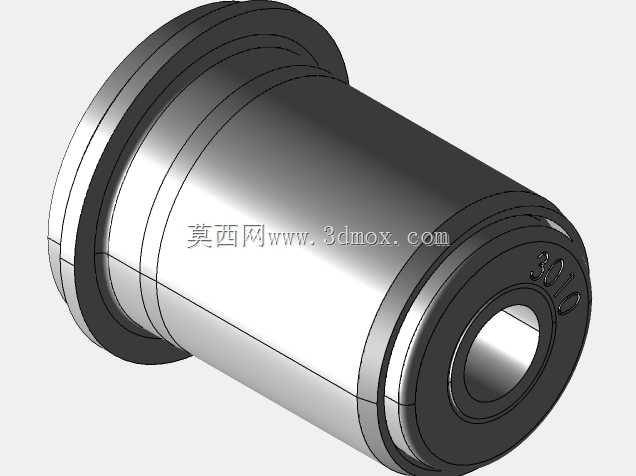

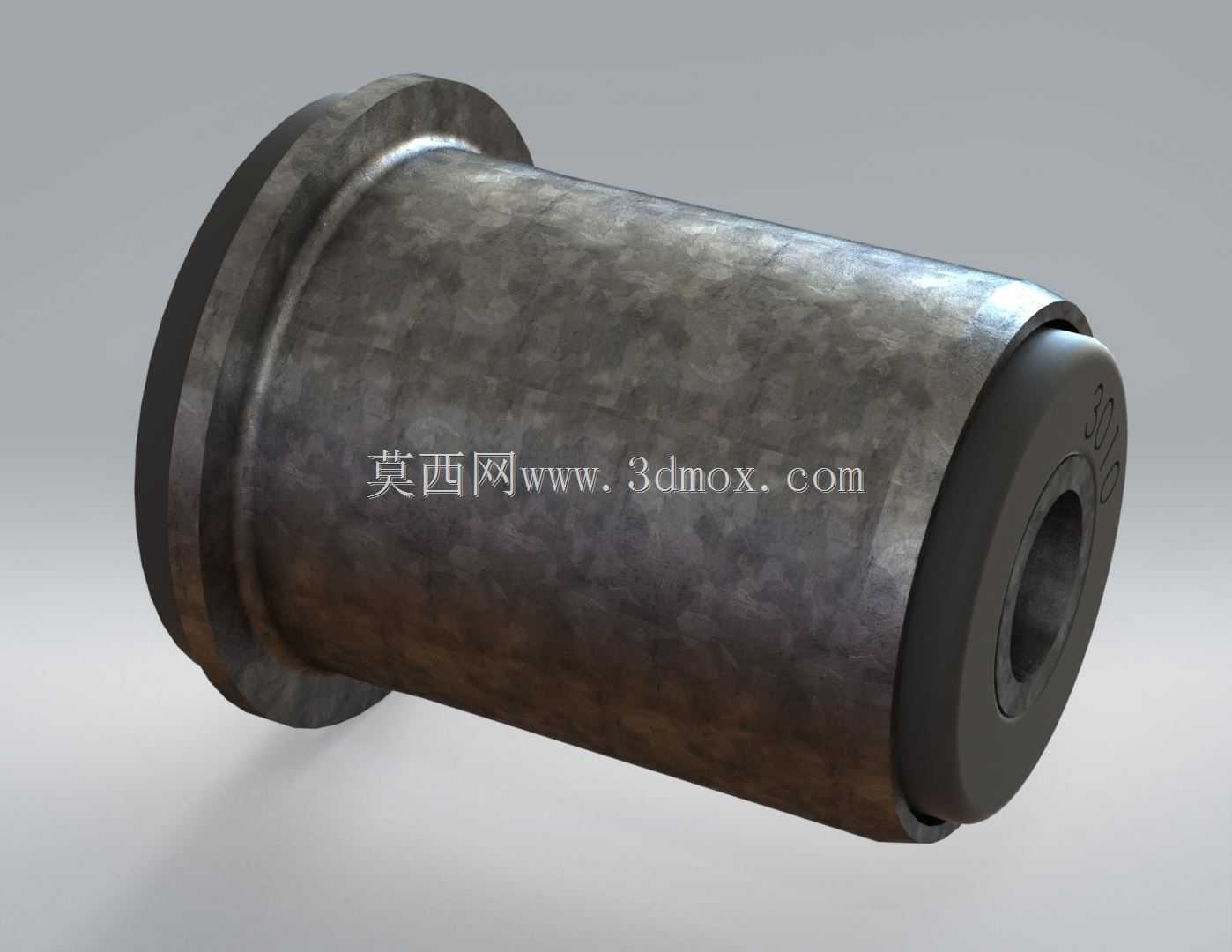

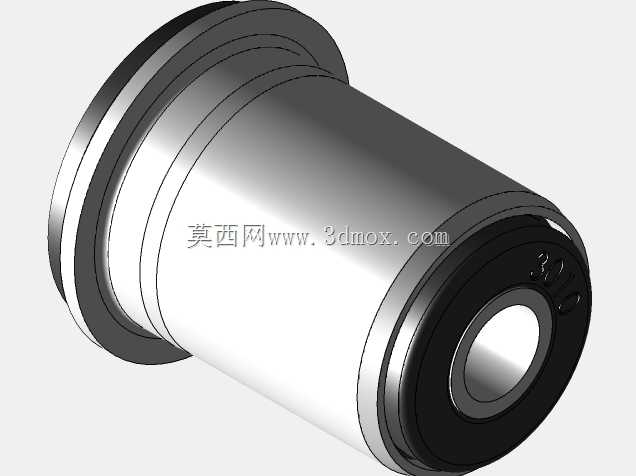

　　从结构设计来看，这款衬套采用了带法兰边的阶梯轴式外形，一端的凸缘结构是安装定位的核心边界，装配时法兰端面会完全贴合控制臂衬套孔的安装端面，限制衬套在轴向的窜动余量，避免长期交变载荷下衬套从安装孔内脱出。衬套的主体圆柱段外径与控制臂的安装内孔采用过盈配合设计，过盈量控制在0.2-0.35mm区间，压装后可以保证衬套外圈与控制臂孔壁完全贴合，不会出现相对转动的异响问题。衬套中心的通孔是用于穿装连接螺栓的结构，通孔内径与连接螺栓的外径之间预留了0.1mm的间隙，既方便装配时螺栓顺利穿入，也能避免螺栓与衬套内圈直接刚性接触，减少金属摩擦产生的异响。

　　材质选用聚氨酯而非传统的天然橡胶，是针对改装场景和重载使用需求做的针对性优化：聚氨酯的邵氏硬度比原厂橡胶衬套高15-20度，动态刚度的衰减速度比橡胶低60%以上，在激烈驾驶、连续过弯的工况下，衬套的形变量更小，能给车轮提供更精准的定位支撑，减少转向虚位；同时聚氨酯的耐磨性能是天然橡胶的3倍以上，在长期承受交变载荷的工况下，不会出现橡胶衬套常见的开裂、老化塌陷问题，使用寿命更长。当然设计时也没有完全放弃隔振性能，衬套的轴向长度做了针对性加长，比同规格橡胶衬套长8%左右，通过增加弹性体的有效形变体积，弥补高硬度材质带来的隔振性能下降，保证日常城市道路行驶时的底盘舒适性不会出现明显劣化。

　　安装边界方面，这款衬套的总长度适配原厂控制臂的衬套孔深度，压装时不需要对控制臂做任何切削、扩孔修改，直接替换原厂橡胶衬套即可完成安装，法兰边的直径比衬套主体外径大4mm，刚好覆盖控制臂安装孔的端面倒角，压装过程中可以通过法兰边直观判断衬套是否压装到位，不需要额外做深度测量。中心通孔的长度贯穿整个衬套主体，穿装螺栓后两端的金属垫片可以直接压在衬套的两个端面上，螺栓拧紧力矩按照原厂悬架连接螺栓的标准力矩施加即可，不会因为衬套材质变化影响螺栓的预紧力保持效果。

　　在实际使用场景中，这款衬套既可以满足日常代步车辆的底盘整备需求，替换老化失效的原厂橡胶衬套，恢复底盘的紧致感，也可以适配赛道日驾驶、非铺装路面行驶的特殊需求，在大载荷冲击下提供更稳定的悬架支撑。建模过程中完全按照实物的逆向测绘尺寸构建，衬套外圈的脱模斜度、端面的圆角过渡、中心孔的同轴度公差都和实物保持一致，导入装配环境后可以直接和控制臂、连接螺栓、副车架安装座完成虚拟装配，验证干涉情况，也可以直接用于有限元分析，模拟不同载荷下衬套的应力分布和形变量，为悬架调校提供数据参考。
