便携头戴耳机配套吉他信号放大电路板

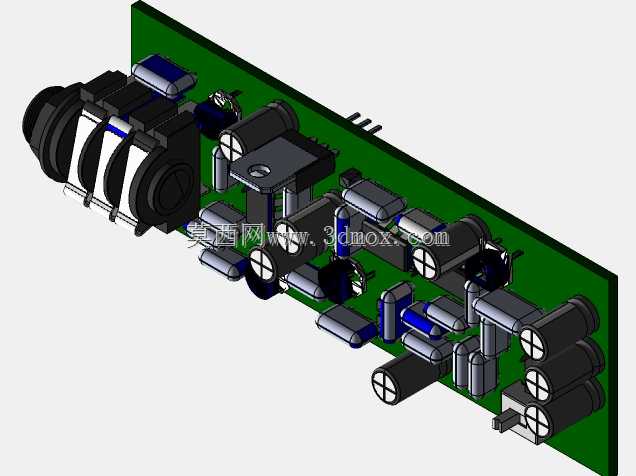

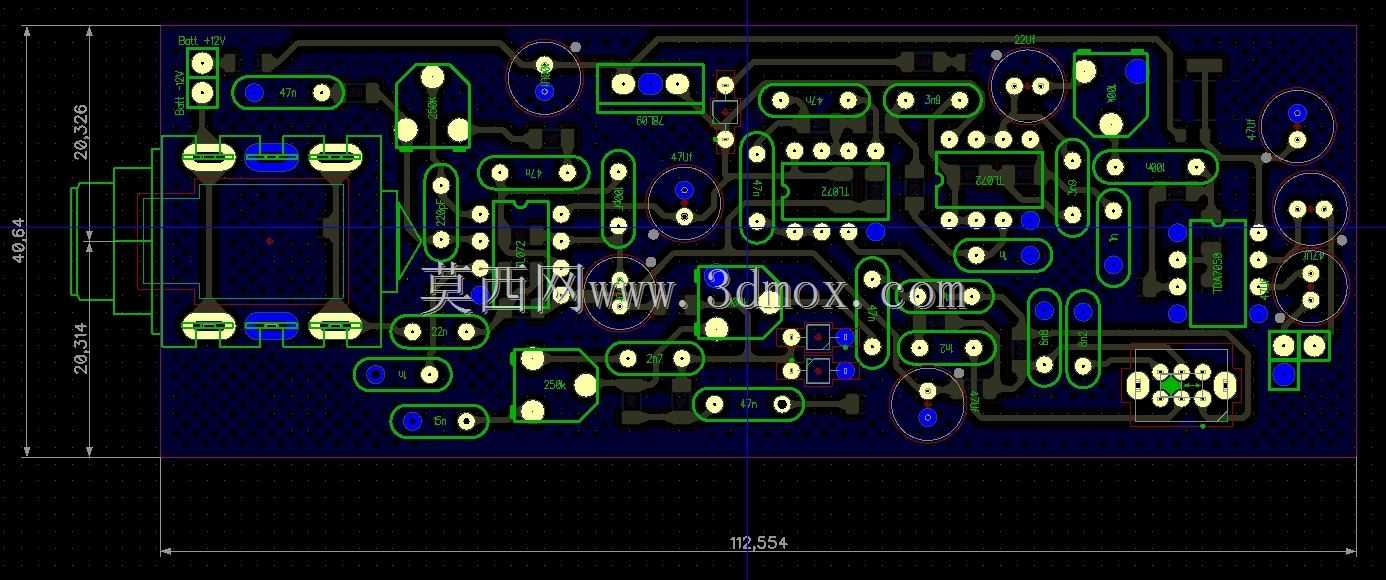

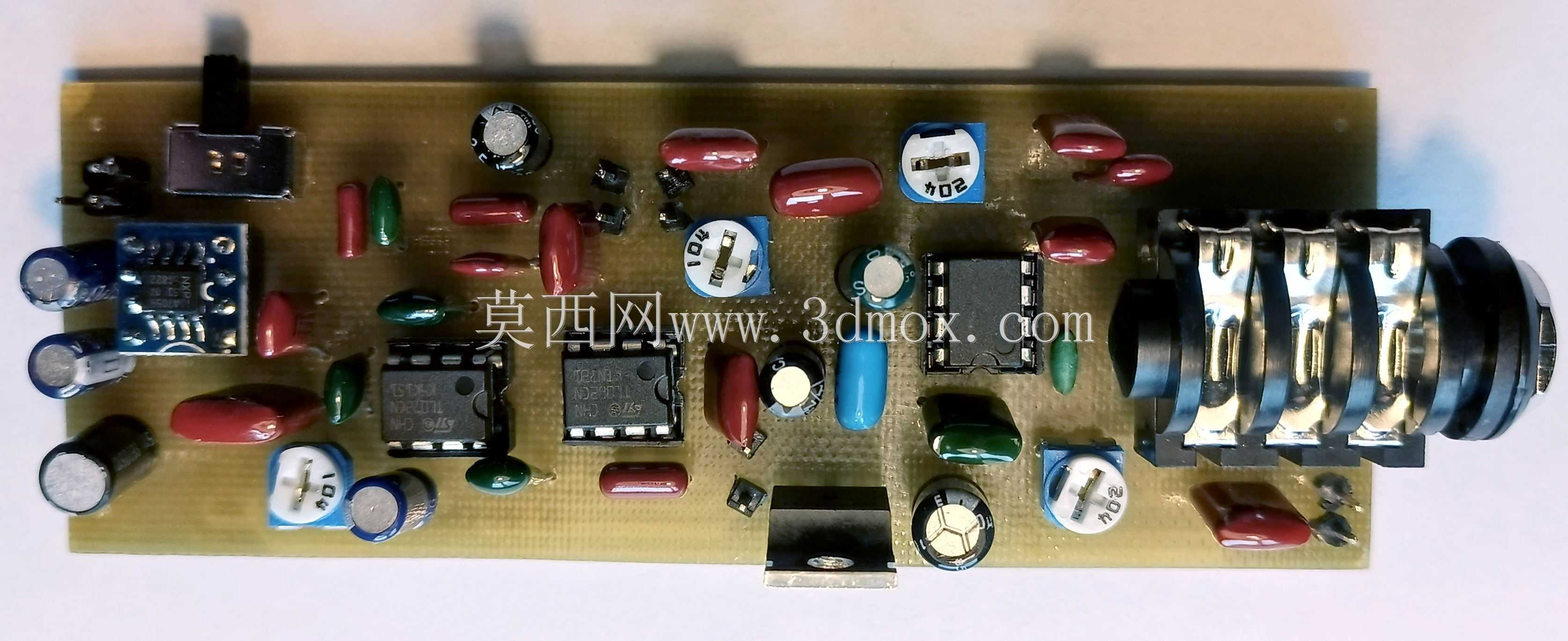

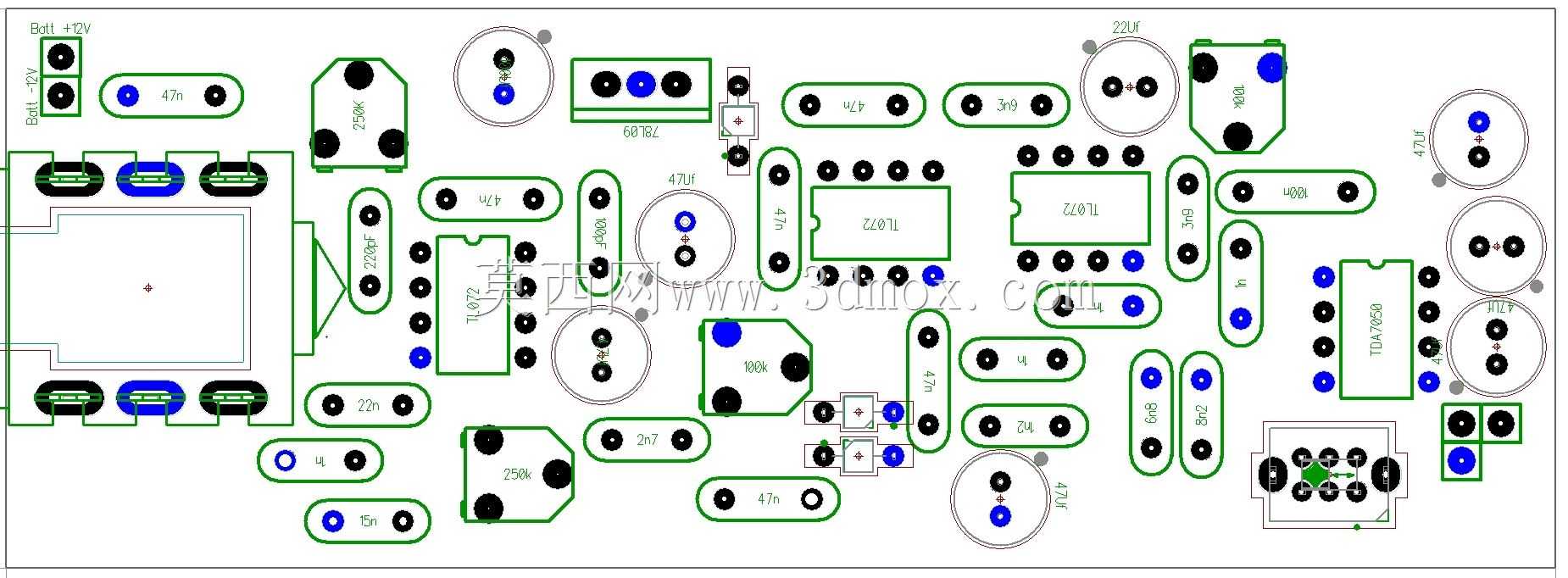

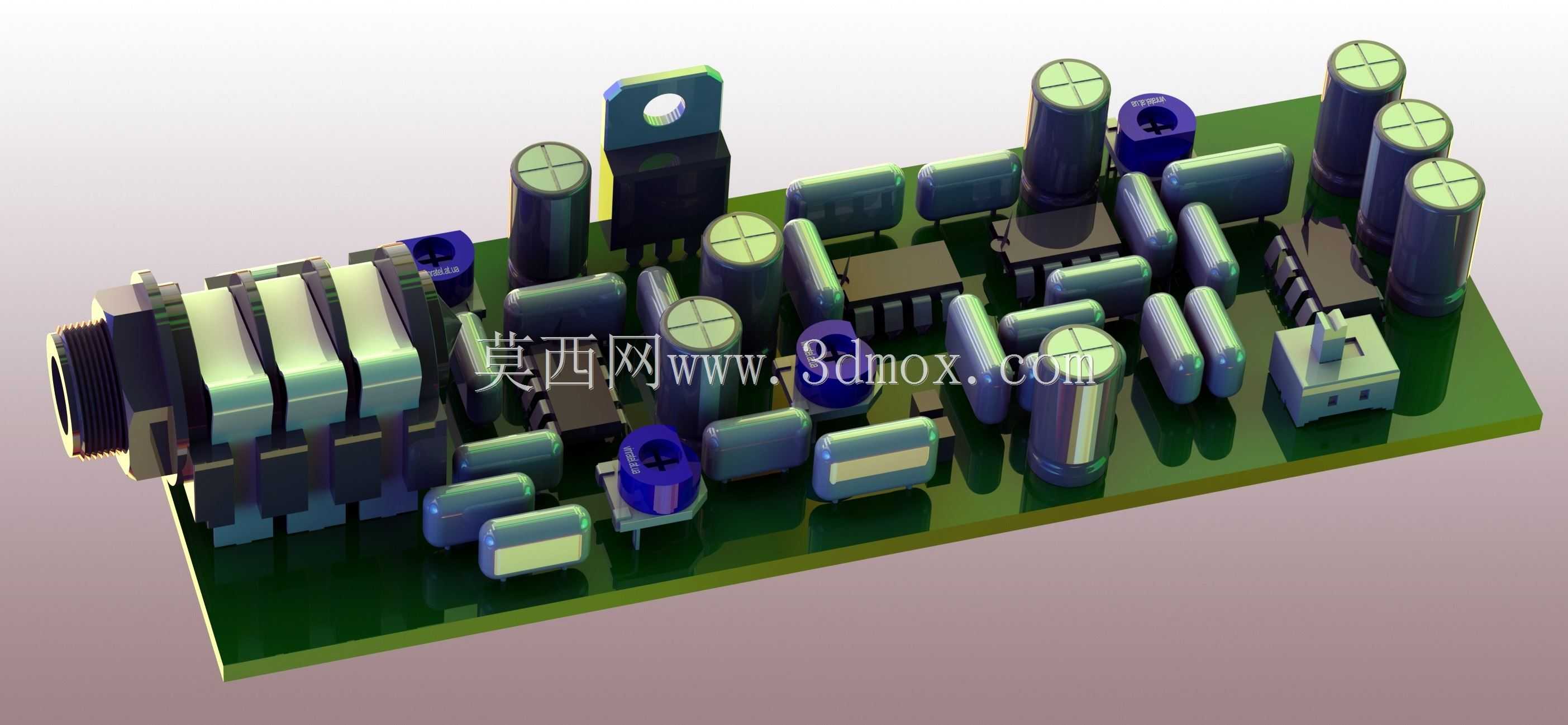

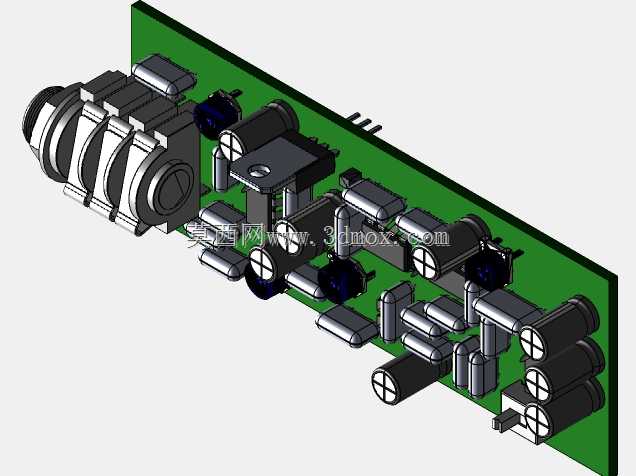

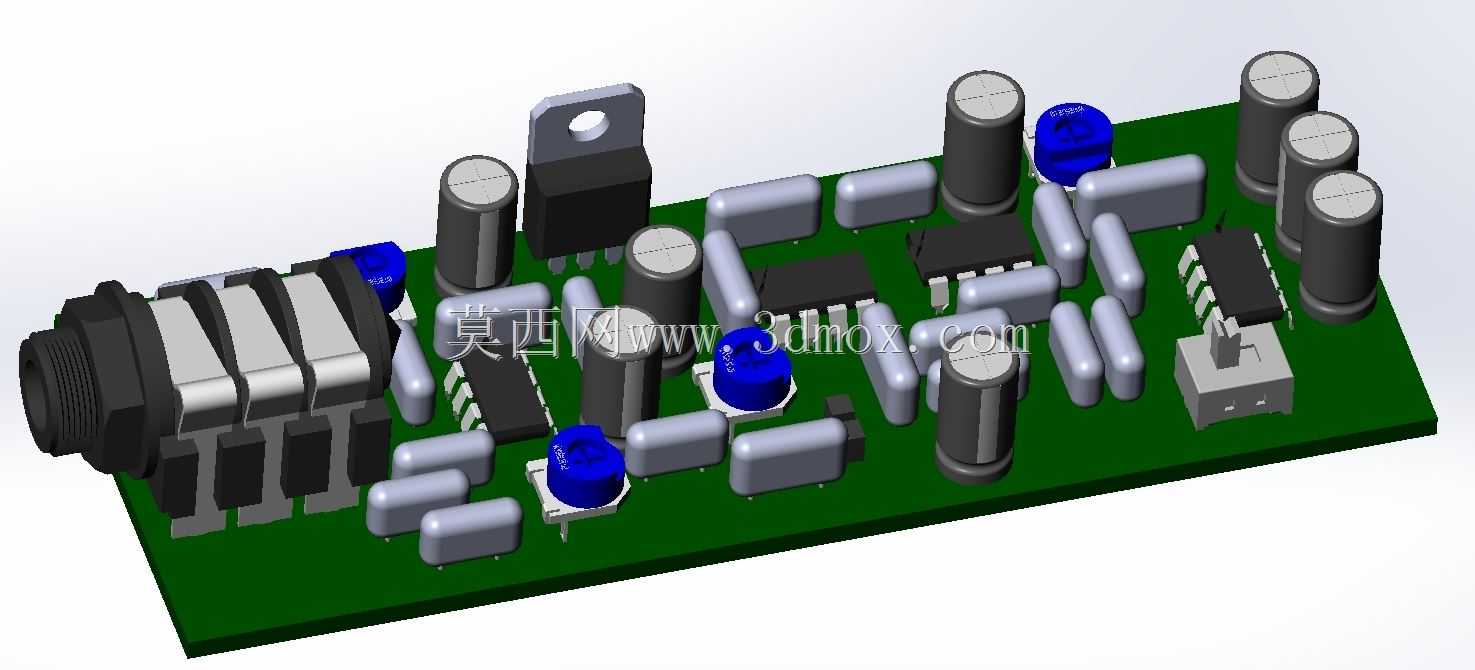

　　这款电路板针对便携练琴场景设计，核心解决电吉他输出信号幅值过低、无法直接驱动低阻抗头戴耳机的问题，日常居家练习、户外便携演奏、小型即兴聚会场景都能适配，不需要额外搭配 bulky 的台式功放设备，单块板就能完成信号拾取、增益调整、功率输出全链路功能。从布局逻辑来看，设计阶段优先考虑了信号路径最短原则，输入接口端布置在板边一侧，直接对接吉他6.35mm音频插头，输入回路的耦合电容紧邻接口布置，尽可能缩短弱信号走线长度，减少外界空间电磁干扰串入音频链路引发的底噪。核心放大芯片布置在板卡几何中心区域，周边的退耦电容采用0805封装直插布局，紧贴芯片电源引脚排布，每路电源引脚都搭配100nF陶瓷电容与10μF电解电容组合，

　　分别滤除高频纹波与低频电源波动，避免大音量输出时电源压降引发的信号失真。功率输出级布置在板卡另一侧，对应耳机输出接口位置，输出回路的限流电阻紧邻接口布置，防止输出端短路时烧坏放大芯片，同时大尺寸电解电容沿板边排布，预留足够的焊接操作空间，也方便后期维修更换元件。板上的电位器安装位预留了标准旋钮安装高度，适配常见的15mm塑料旋钮，安装后旋钮顶面高出板卡上最高元件2mm，不会和外壳内部的加强筋产生干涉。固定孔位采用3mm直径通孔设计，孔位周边预留2mm宽度的露铜接地环，安装时通过铜柱和金属外壳连接，既可以实现板卡固定，也能将外壳作为屏蔽层接入电路地，进一步降低外界电磁干扰。元件选型上兼顾了成本与音质表现，

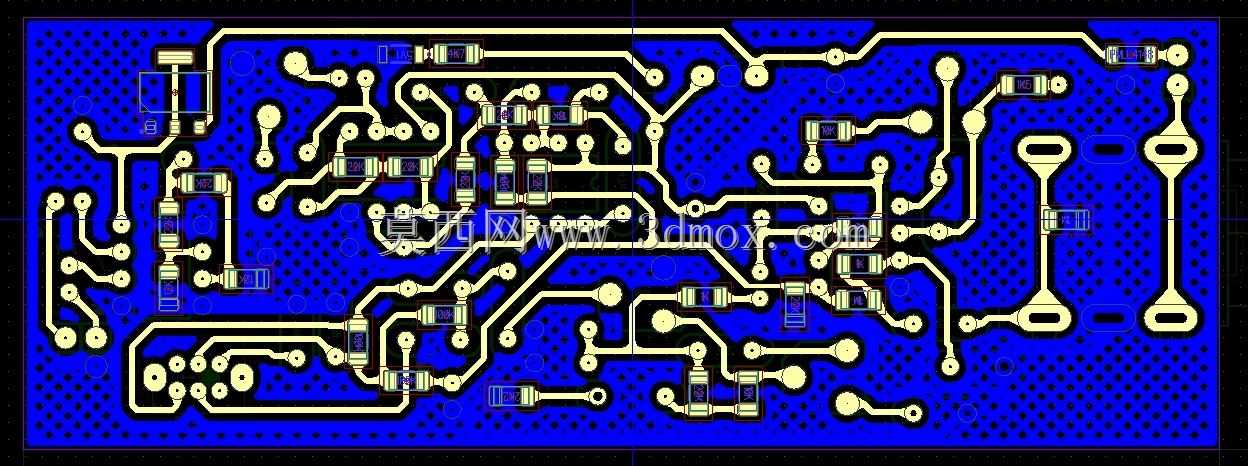

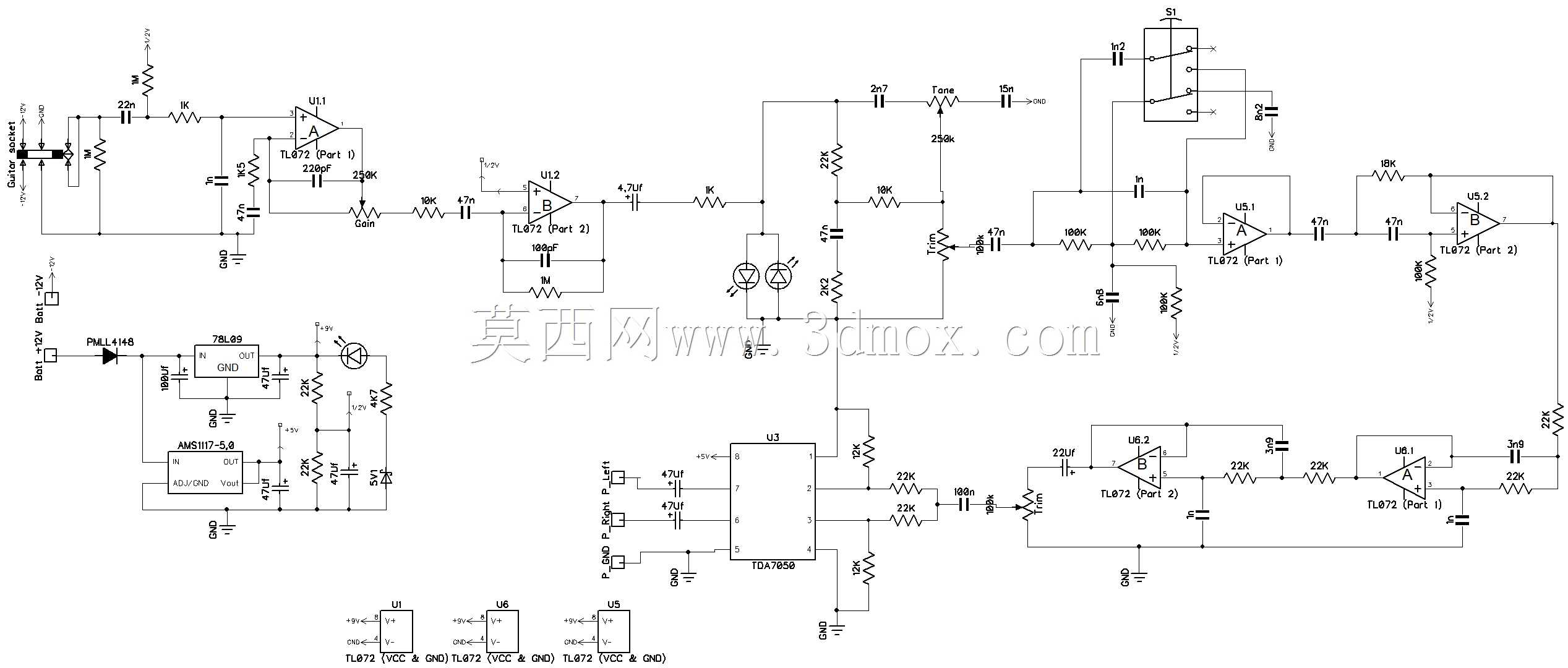

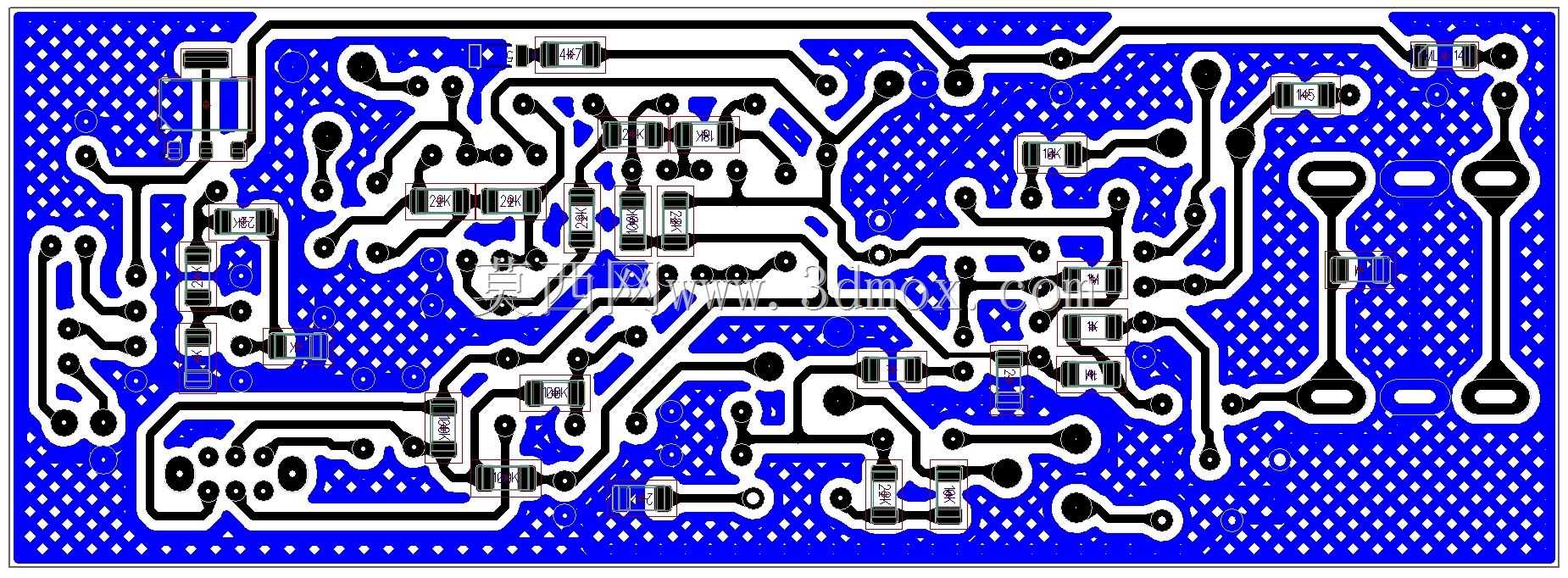

　　输入级采用低噪声运算放大器做前级电压放大，增益设置为20倍，刚好匹配电吉他单线圈拾音器的输出幅值，后级采用小功率音频功放芯片做电流放大，在12V直流供电下可以驱动32Ω阻抗耳机达到100mW以上输出功率，足够覆盖日常练琴的音量需求，不会出现推力不足导致的动态压缩问题。板上预留了电源输入反接保护二极管位置，用户接反电源时不会烧坏板上元件，同时电源输入回路串联了自恢复保险丝，过流时自动切断电路，故障排除后可以自动恢复，不需要额外更换保险丝。走线层面，音频信号走线全部采用1mm宽度，地线采用大面积铺铜设计，数字回路与模拟回路在电源输入点单点共地，避免数字电路的开关噪声串入模拟音频路径，左右声道走线做等长处理，保证两个声道的相位一致性，

　　不会出现声像偏移的问题。板卡整体尺寸控制在100mm×50mm范围内，可以轻松装入常见的铝合金便携外壳内，外壳侧面只需要开出电位器旋钮孔、输入输出接口孔、电源开关孔即可完成整机组装，不需要额外做结构修改。元件布局时所有直插元件的高度都控制在15mm以内，最高的电解电容也没有超出这个高度范围，装入厚度20mm的外壳后，内部还有5mm的走线空间，可以容纳电池与充电模块，拓展为内置锂电池的无线便携版本。实际使用时，这款放大板可以忠实还原电吉他的音色细节，不会出现过度的音染，清音通道下动态表现充足，搭配效果器使用时也不会出现信号削波问题，增益旋钮调整行程顺滑，从最小音量到最大音量的过渡均匀，没有出现音量突变的情况。焊接装配过程中，所有元件的焊盘都做了加大处理，手工焊接时不容易出现虚焊、连焊问题，新手也能顺利完成组装，板上每个元件位都印有清晰的丝印标识，电阻、电容、二极管的极性与参数都标注明确，不需要对照原理图就能完成元件插接。
