长椭圆透明上盖多工位塑料接线开关盒

　　这款塑料壳体结构的接线开关，主要面向低压通讯线路、小型弱电设备的分线通断控制场景，在楼宇弱电布线、桌面通讯终端接驳、小型传感线路组网这类场景里，能同时完成多组线路的接驳固定与通断操作，避免外露接线的误触、积尘问题。从实际使用的角度看，这类开关盒的核心作用是给内部接线端子、触点结构提供稳定的绝缘防护，同时通过透明上盖实现内部接线状态的可视化巡检，不用拆开壳体就能快速确认接线是否松脱、触点是否存在氧化烧蚀的痕迹，日常运维的效率比全封闭不透明的壳体高不少。

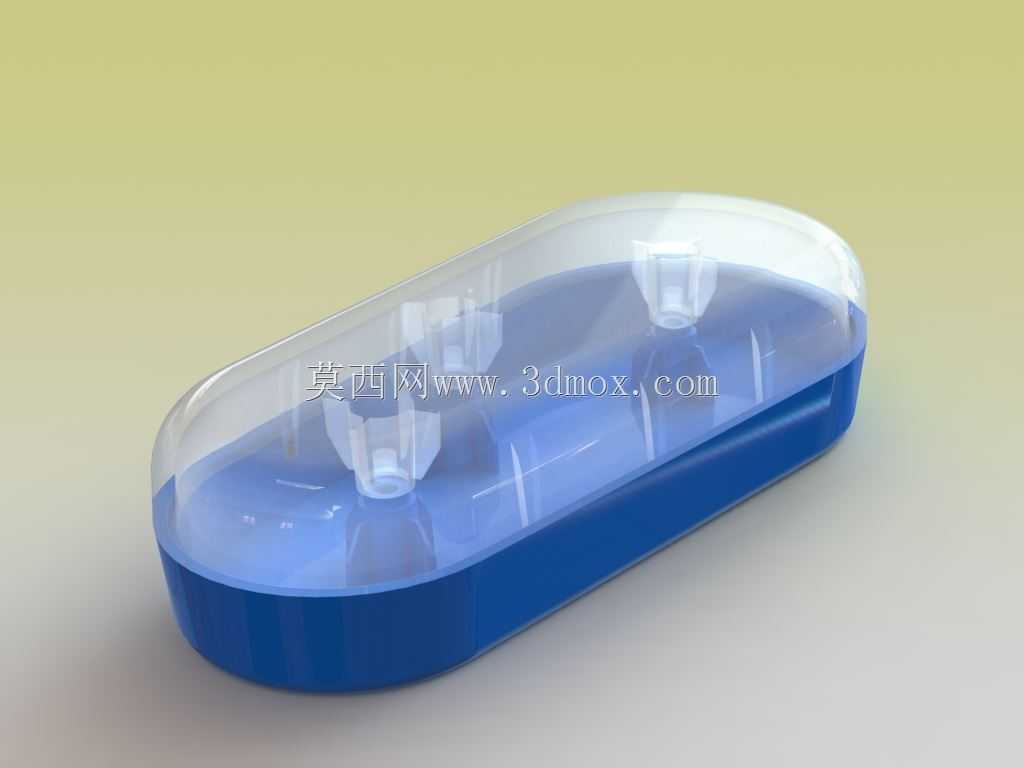

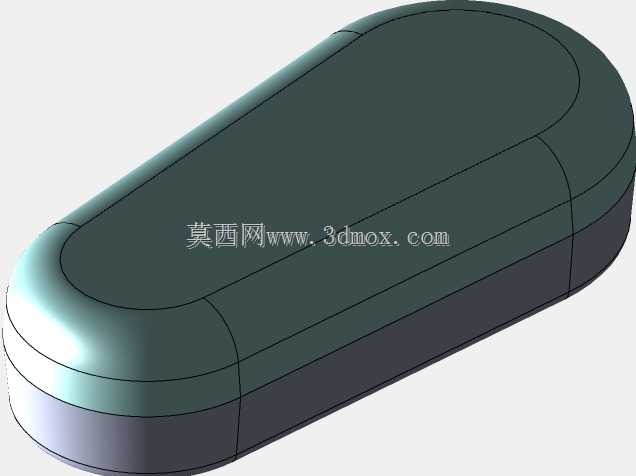

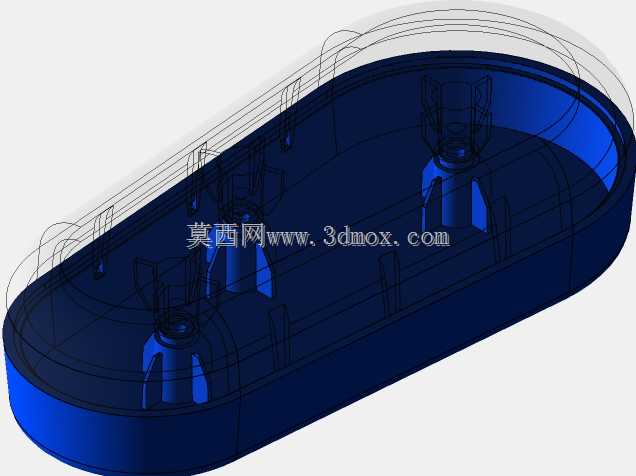

　　设计上采用了长椭圆的整体轮廓，所有边角都做了大圆弧过渡，没有尖锐的直角棱边，一方面是注塑生产的时候能减少应力集中，降低壳体冷却变形的概率，另一方面安装在人员容易触碰的位置时，不会刮蹭线缆外皮或者划伤操作人员。壳体分为蓝色底座和透明上盖两个主要部分，底座采用耐冲击的绝缘工程塑料，壁厚均匀控制在2mm左右，既保证足够的结构强度，安装固定后不会因为接线拉扯产生形变，也能控制整体的材料成本，底座内部设置了三个独立的工位分隔筋，每个工位对应一组接线触点，筋条高度刚好到上盖内表面，能避免不同工位的线缆意外搭接造成短路，分隔筋上预留了走线的缺口，方便内部跨线的规整排布。透明上盖采用高透光的透明工程塑料，和底座之间采用卡扣式配合，沿着壳体的长轴方向布置了多组卡扣结构，扣合后整个上盖和底座的贴合缝隙控制在0.1mm以内，能阻挡日常的灰尘、飞溅的水滴进入壳体内部，同时不需要额外的螺丝固定，需要检修内部接线的时候，直接撬开卡扣就能打开上盖，操作比螺丝固定的结构便捷很多。

　　安装边界方面，整个壳体的长轴长度控制在120mm左右，短轴宽度在45mm上下，整体高度30mm，属于小型桌面式或壁挂式安装的规格，底座背面预留了两个沉头安装孔，孔距为90mm，可以用M4的自攻螺丝直接固定在墙面、设备壳体或者布线槽上，安装后突出安装面的高度不超过32mm，不会占用过多的布线空间。接线端的进出线口设置在壳体短轴的两个端面上，每个端面预留了三个穿线孔位，孔位直径适配常规的0.5-1.5平方毫米的通讯线缆、弱电线缆，穿线后可以搭配橡胶护线圈保护线缆外皮，避免长期摩擦造成线缆绝缘层破损。内部每个工位的触点安装位都预留了螺丝固定柱，柱体内嵌铜螺母，接线端子通过M2.5的螺丝固定在柱体上，拧动螺丝的时候不会造成塑料柱的滑牙，多次拆装检修也能保持足够的固定强度。

　　从结构设计的细节来看，底座的底部做了网格状的加强筋，筋条高度3mm，厚度1mm，在不增加整体壁厚的前提下，大幅提升了底座的抗形变能力，即使安装面存在轻微的不平整，拧紧安装螺丝的时候也不会造成底座翘曲，保证上盖能顺利扣合。透明上盖的内表面做了防雾处理，在温差较大的使用环境下，不会因为凝露遮挡视线，始终能清晰观察内部的接线状态。壳体的所有配合面都做了0.2mm的拔模斜度，注塑生产的时候能顺利脱模，不需要额外的顶出结构就能保证表面的光洁度，蓝色底座的外表面做了细磨砂处理，不容易残留指纹和划痕，日常使用过程中能长期保持外观整洁。这类开关盒在实际布线场景里，往往会和通讯分线器、小型信号中继设备搭配使用，多工位的设计可以同时接入三组独立的线路，分别控制不同支路的通断，不需要单独配置多个单路开关，能大幅减少布线占用的空间，规整线路排布。
