带多接口嵌入式通讯终端盒结构设计

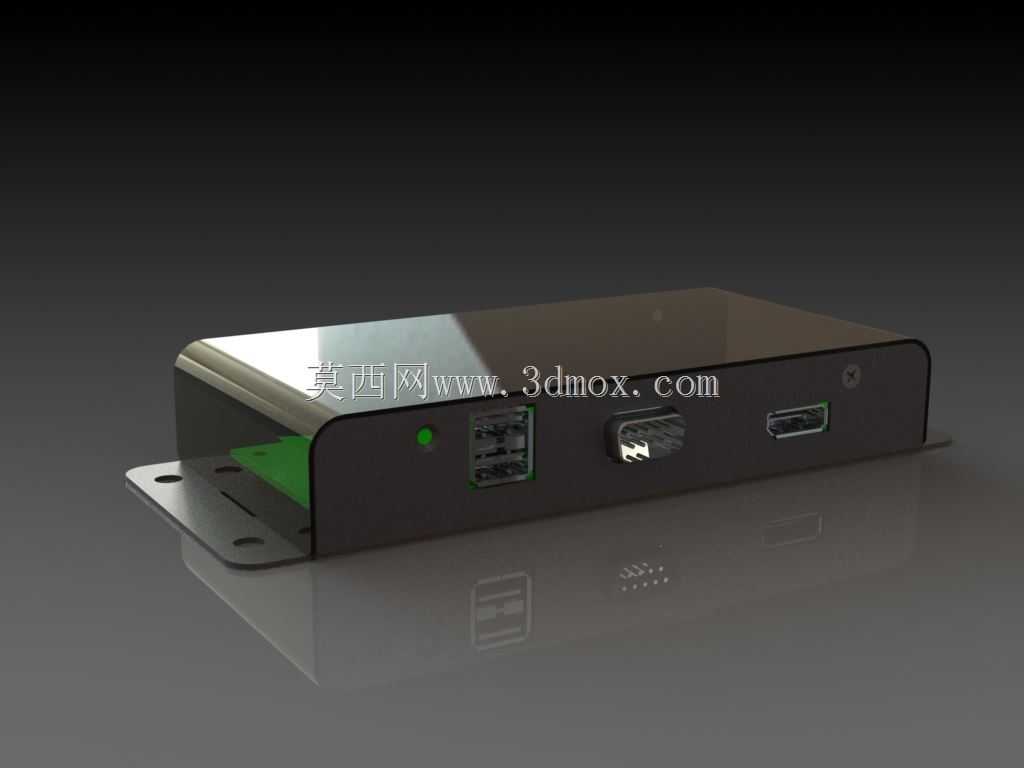

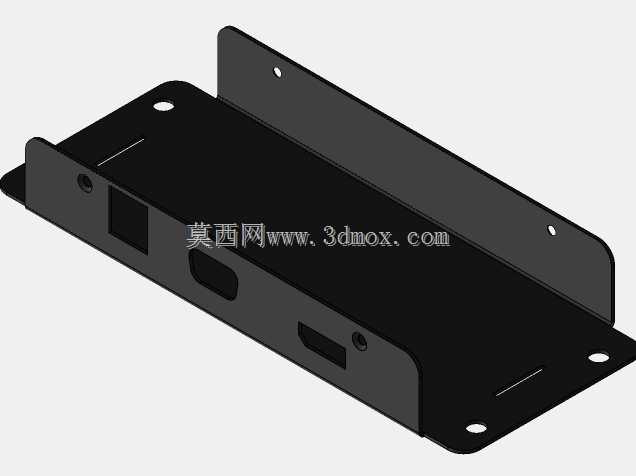

　　这款嵌入式通讯终端盒的结构设计，首先要匹配工业现场的安装场景，多数应用在机柜内部、设备侧壁这类空间局促的位置，所以安装法兰采用了双侧伸出带安装孔的结构，安装孔位做了沉台处理，装配后螺丝头不会突出壳体表面，避免和周边线缆、结构件产生干涉。壳体主体采用上下扣合的拼接结构，接缝处做了错位止口设计，既可以提升装配后的整体刚性，也能阻挡日常环境中的浮尘进入壳体内部，适配车间、机房这类常规非密封防护的使用场景。

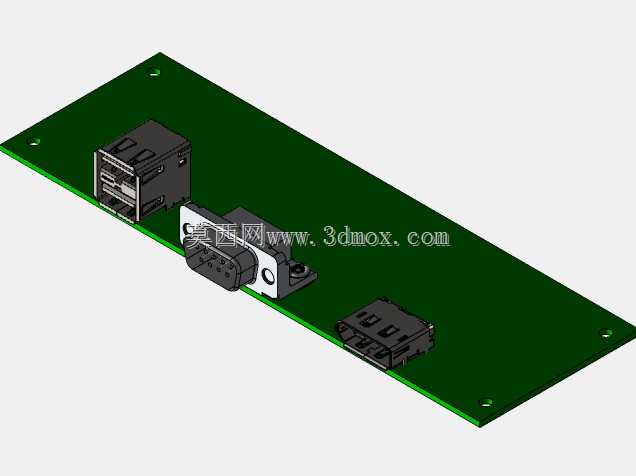

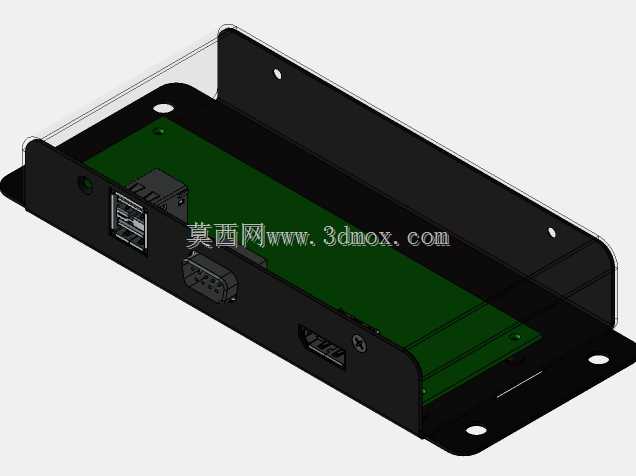

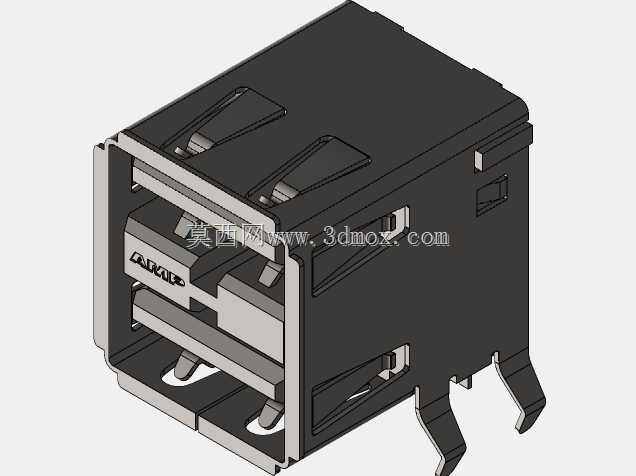

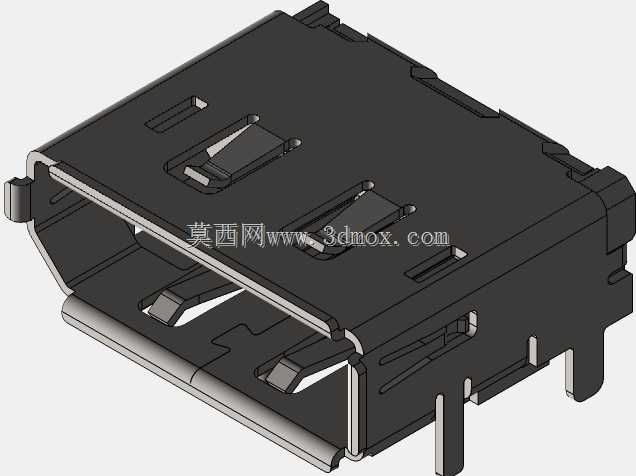

　　从接口布局来看，壳体侧面依次排布了USB接口、HDMI接口、电源输入接口，每个接口的开孔位置都做了公差补偿设计，单边预留0.15mm的装配间隙，避免PCB板装配时因为累计公差导致接口和壳体开孔错位，无法正常插拔外接设备。接口旁设置的状态指示灯开孔，做了导光柱的安装位，导光柱采用过盈配合固定在壳体上，不需要额外打胶固定，装配效率更高，指示灯的光线可以通过导光柱均匀导出，不会出现漏光、光线发散的问题，现场运维人员可以直观判断设备的运行状态。

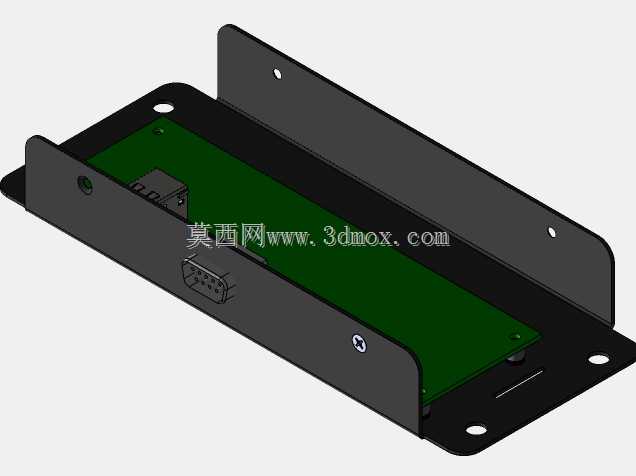

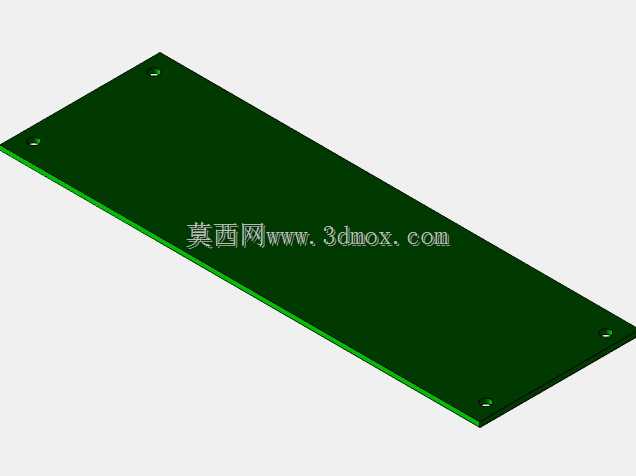

　　壳体的外形尺寸控制上，整体厚度控制在25mm以内，宽度和长度适配常规100mm*150mm的PCB安装尺寸，内部预留了7mm的走线空间，足够容纳接口排线、电源引线的弯折半径，不会出现线缆被壳体压接导致的接触不良问题。壳体底部设计了四个定位柱，对应PCB板上的定位孔，装配时PCB板可以直接卡在定位柱上，再通过两颗螺丝完成固定，不需要额外设置支撑筋位，减少了壳体内部的结构冗余，也给板载元器件预留了足够的散热空间，长时间运行时热量可以通过金属壳体自然散出，不需要额外加装散热风扇，降低了设备运行的故障点。

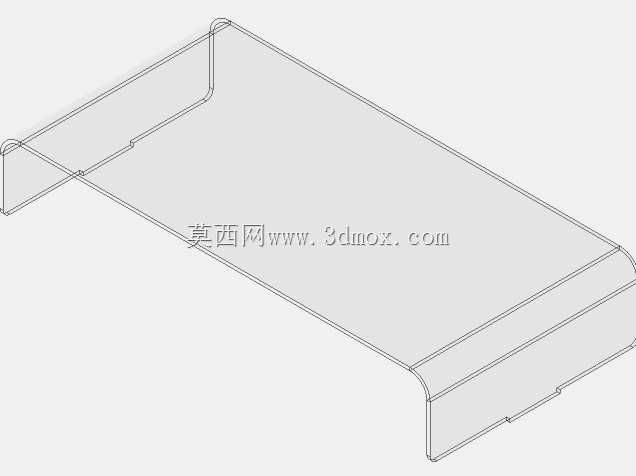

　　在材质选择的适配设计上，壳体主体采用金属板材折弯成型，表面做哑光黑色喷塑处理，既可以提升壳体的抗锈蚀能力，也能避免现场光线反射影响运维人员观察接口位置。安装法兰的折弯处做了R2的圆角处理，没有尖锐的边角，装配时不会划伤施工人员的手部，也不会割破外接线缆的绝缘层。壳体的上盖表面做了平面度管控，平面度公差控制在0.2mm以内，既可以作为产品标识的丝印面，也能在需要叠放安装时保证贴合度，不会出现翘边、间隙不均的问题。

　　从实际使用的功能适配角度，这款终端盒可以作为工业通讯的网关载体、小型数据采集终端的外壳使用，外接的USB接口可以插接待采集的外设、调试U盘，HDMI接口可以直连现场的显示终端做本地数据展示，电源接口采用通用的圆头直流接口，适配现场常用的12V/24V直流供电系统，不需要额外定制电源转接模块。安装方式除了壁挂、机柜螺丝固定之外，也可以通过双侧法兰的孔位搭配扎带固定在设备型材机架上，适配不同现场的安装条件，不需要额外定制安装支架。

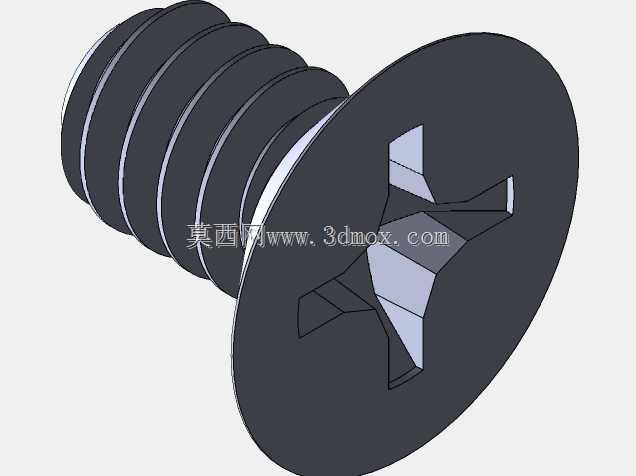

　　结构设计阶段还做了装配工艺的优化，上下壳体的固定螺丝全部隐藏在安装法兰的内侧，装配完成后外部看不到螺丝孔，整体外观更整洁，也避免螺丝长期暴露在环境中出现锈蚀导致后期无法拆卸维护的问题。每个接口的开孔边缘都做了去毛刺处理，不会因为开孔边缘的锋边磨损外接接头的镀层，延长外接接头的使用寿命。内部的定位柱高度做了统一管控，保证PCB板装配后和壳体底部的间隙一致，避免板载元器件贴到壳体金属部分出现短路风险，同时在定位柱顶端做了绝缘垫的安装槽，进一步提升电气安全性能。
