大模数内齿涡流齿轮传动结构设计

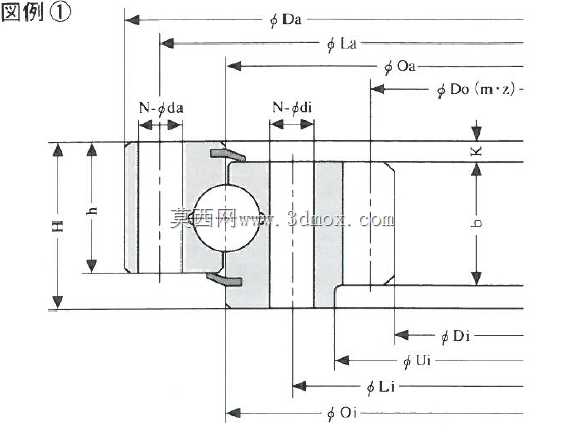

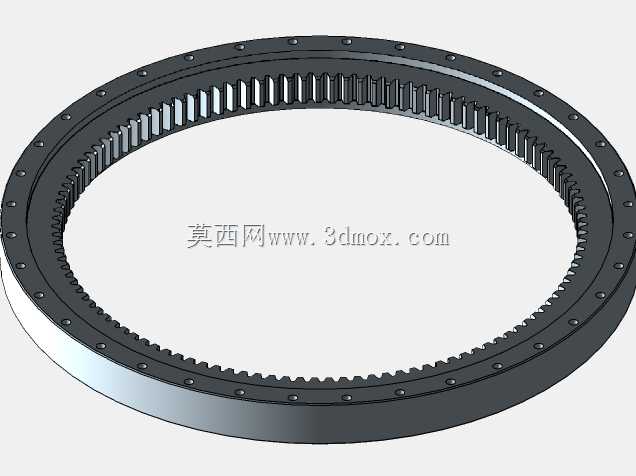

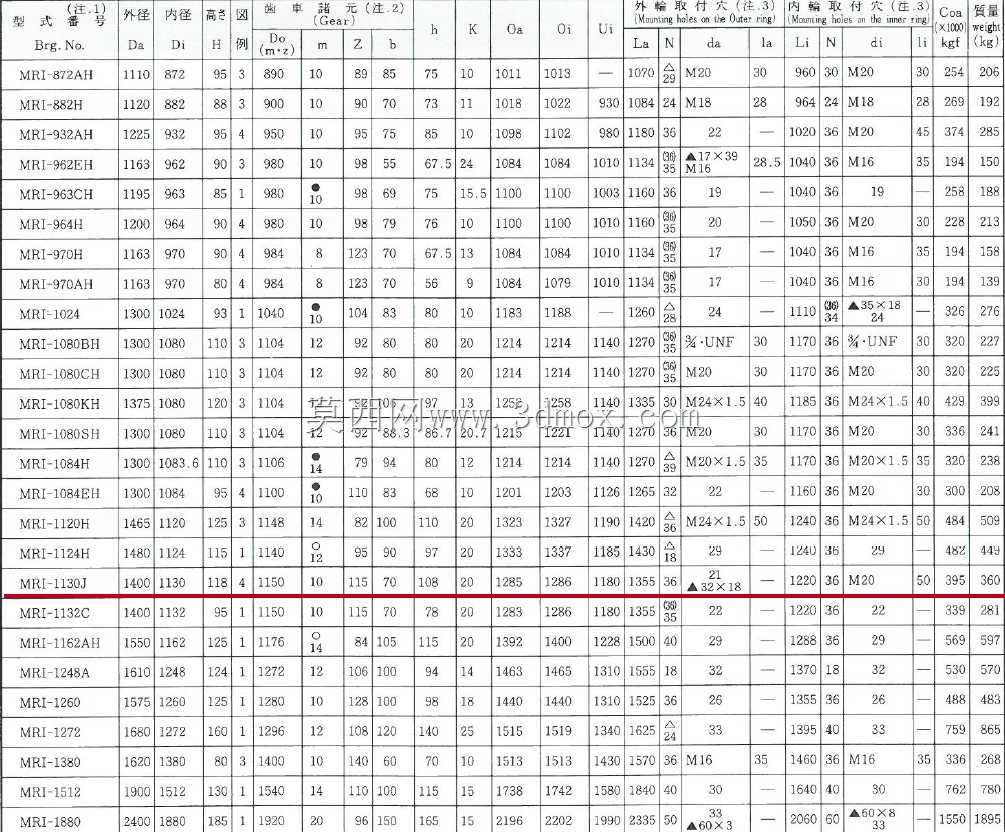

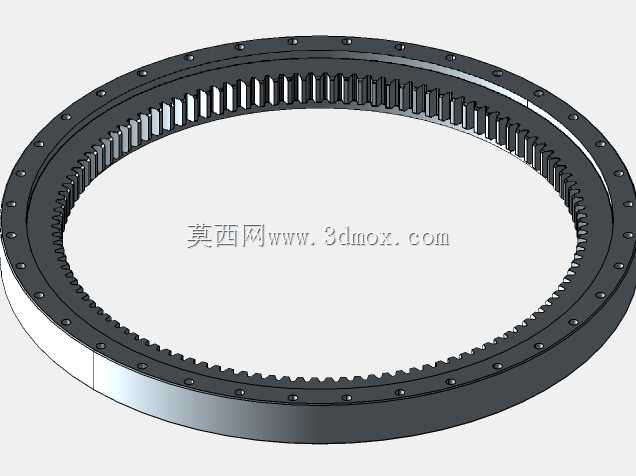

　　才能保证与配套行星齿轮啮合时的侧隙均匀，避免传动过程中出现卡滞或者回程间隙超标的问题。很多新手设计大直径内齿圈时容易忽略安装法兰的螺栓孔布局，这款齿圈在外圈法兰端面上均匀布置了一圈安装通孔，孔位的节圆尺寸与安装基准面的同轴度公差控制在0.05mm以内，安装时可以通过法兰端面实现轴向定位，螺栓穿入后能保证齿圈与安装基座的贴合度，避免运行过程中出现齿圈径向窜动。齿圈的本体采用合金钢材质设计，齿面需要做淬火处理，硬度控制在HRC45-50之间，既保证齿面的耐磨性能，又能让齿芯保持足够的韧性，承受重载传动时的冲击载荷，不会出现断齿问题。在设计建模过程中，首先要确定内齿的渐开线参数，压力角采用标准20度，齿顶高系数1，顶隙系数0.25，做传动结构设计的同行大多清楚，大规格内齿圈的设计从来不是照着模数齿数套公式那么简单，尤其是适配涡流传动工况的齿圈，要兼顾啮合精度、运行稳定性与安装适配性，每一处结构细节都要对应实际装配与运行的需求。这款内齿式涡流齿轮，核心应用在重载回转传动的减速单元中，常见于大型回转工作台、工程回转机构、重型输送线的回转驱动部位，这类工况的共性是传动扭矩大、运行转速偏低、要求传动过程平稳无冲击，同时要适配周边安装法兰的固定需求，不能出现齿圈偏载导致的啮合异响、齿面磨损过快问题。从结构设计逻辑来看，这款齿圈采用内齿直齿的结构形式，模数10、齿数115，分度圆直径1150mm，属于大直径内齿传动件，齿部加工精度要满足7级精度要求，

　　齿根处做R0.8的圆角过渡，减少应力集中，避免长期交变载荷下齿根出现疲劳裂纹。外圈的法兰厚度设计为齿宽的1.2倍，保证安装固定的刚性，法兰上的安装孔采用沉孔设计，螺栓锁紧后头部不会突出法兰端面，避免与周边回转部件发生干涉。齿圈的两个端面都设计了0.5mm的退刀槽与倒角，既方便加工时的刀具退刀，也能去除加工毛刺，避免装配时划伤安装基准面。实际应用中，这类内齿涡流齿轮通常和3-4个行星齿轮配合组成行星减速机构，内齿圈作为固定件或者输出件使用，当作为固定件时，法兰通过螺栓牢牢固定在减速箱体上，行星齿轮围绕太阳轮公转的同时自转，实现大减速比的动力输出；当作为输出件时，太阳轮输入动力，行星架固定，内齿圈就可以输出大扭矩的回转动力，

　　适配大型设备的回转驱动需求。很多现场调试的案例里，大直径内齿圈最容易出问题的地方就是安装同轴度超差，一旦齿圈和行星架的同轴度偏差超过0.1mm，就会出现局部齿面啮合过紧、局部侧隙过大的问题，运行时不仅会产生周期性异响，还会导致局部齿面磨损速度加快，使用寿命大幅缩短，所以在设计时就把法兰的安装基准面和齿部分度圆的同轴度作为关键形位公差标注，加工时需要一次装夹完成齿部和法兰基准面的加工，减少装夹误差带来的精度损失。另外齿圈的轴向尺寸也要严格控制，齿宽设计为80mm，既保证足够的齿面接触面积，分散啮合时的接触应力，又不会因为齿宽过大导致加工难度提升、轴向占用空间过多，适配紧凑型减速单元的安装空间要求。齿圈的内孔除了齿部区域，

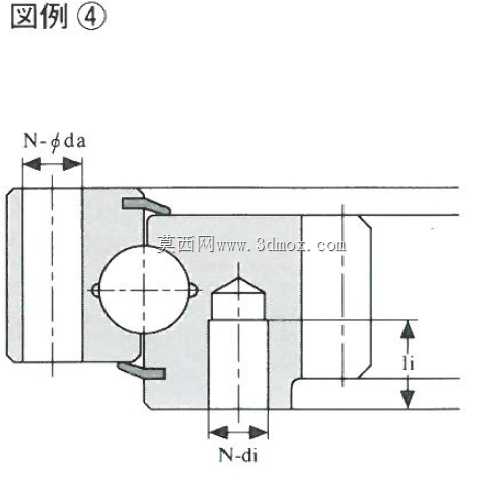

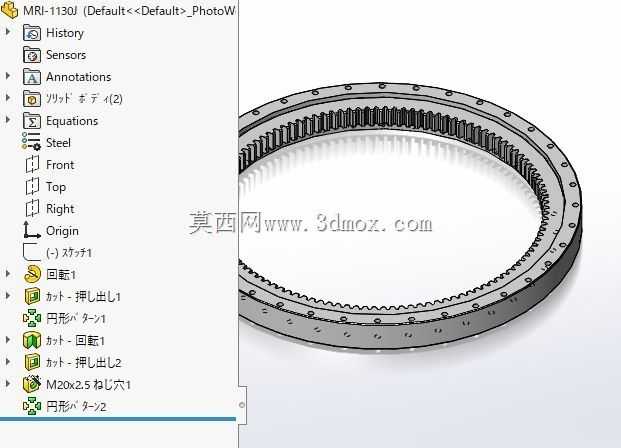

　　其余非配合面都做了轻量化的壁厚优化，在保证整体刚性的前提下减少零件重量，降低材料成本，同时也方便现场的吊装与装配，毕竟大直径齿圈单靠人工搬运难度很大，轻量化设计后配合外圈的吊装工艺孔，就能很方便地完成车间内的转运与装配对位。在建模过程中，齿部的渐开线齿形需要通过方程式驱动生成，保证齿形的准确性，不能用近似圆弧代替渐开线，否则加工出来的齿形啮合时会出现干涉，运行卡顿。所有的棱边都做了倒角处理，没有尖锐的边角，既避免装配时划伤操作人员，也能减少热处理时的应力集中，防止淬火过程中出现开裂问题。这类传动件的设计，本质上是在性能、加工成本、安装便利性三者之间找平衡，不能一味追求高精度导致加工成本飙升，也不能为了省料降低刚性导致运行故障，每一个尺寸、每一处公差都要对应实际的工况需求，比如涡流传动场景下，设备启停时会有瞬时的冲击载荷，所以齿根的过渡圆角、材质的热处理要求都要比普通平稳传动的齿圈更高，才能承受瞬时冲击而不损坏。
