1英寸NPT直列式水阀配套安装固定支架

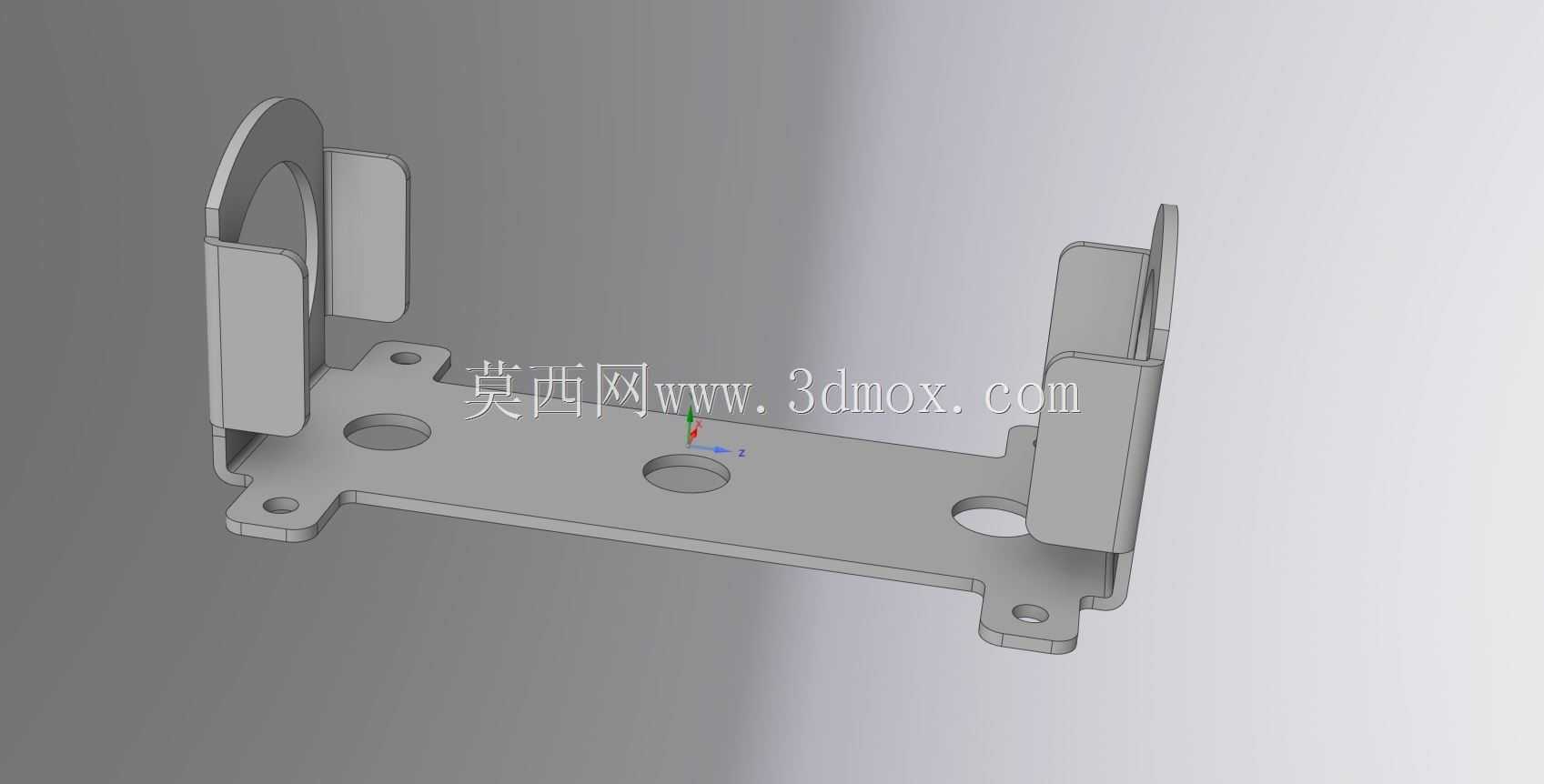

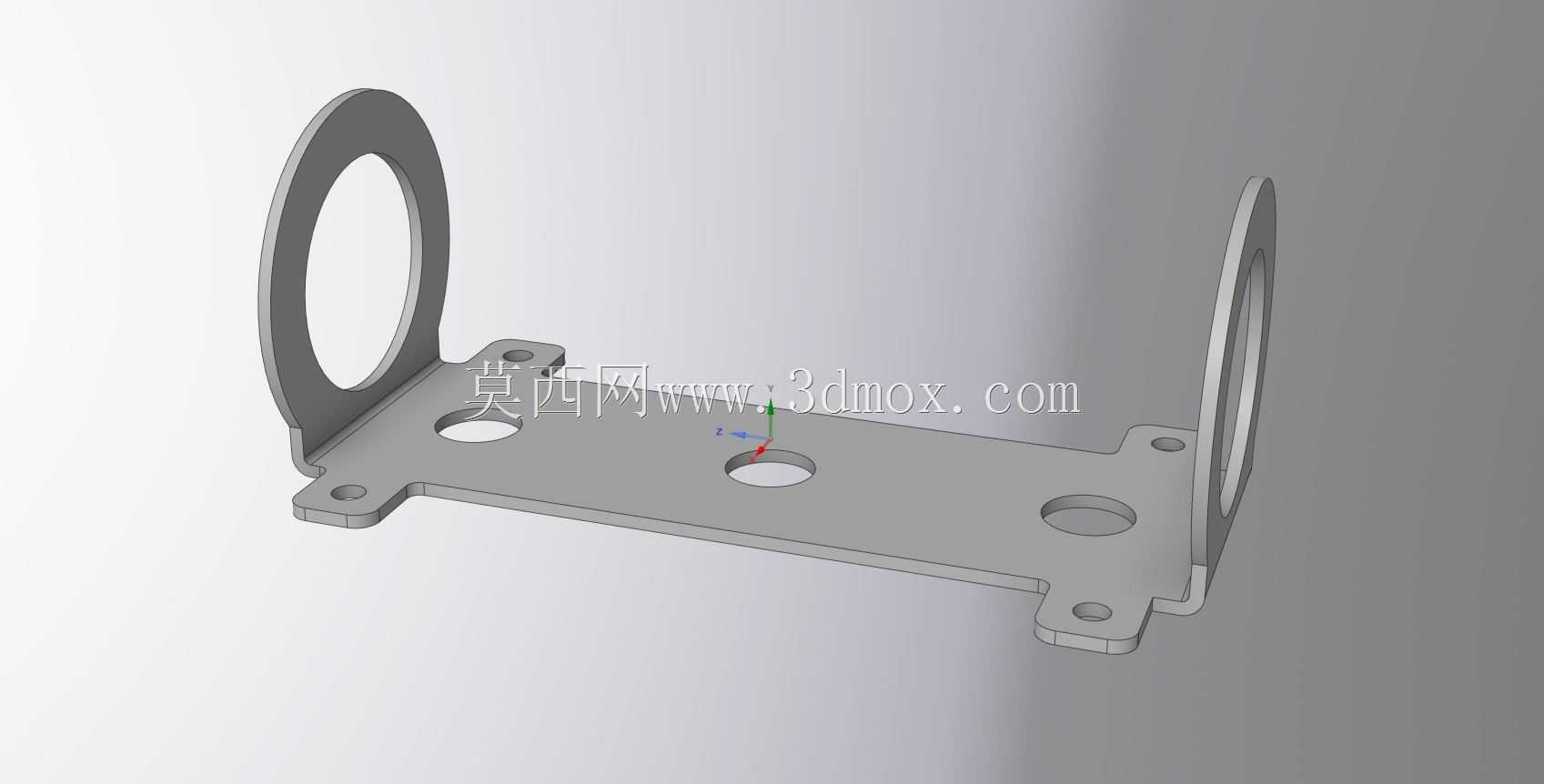

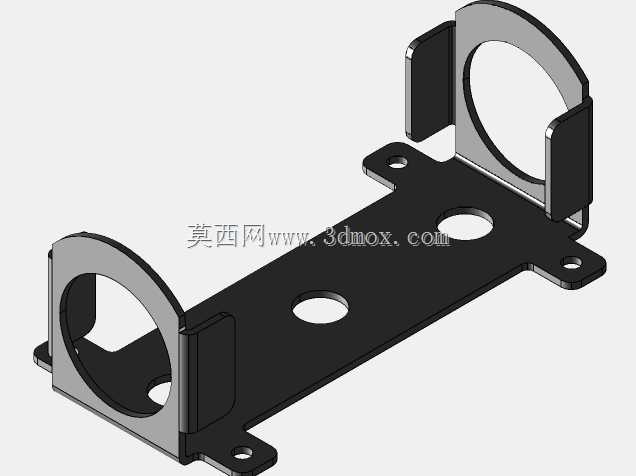

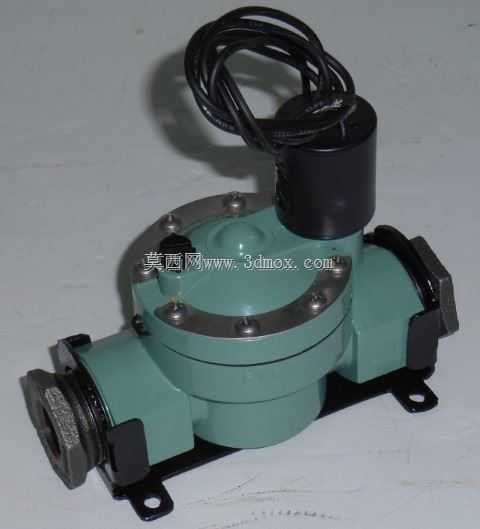

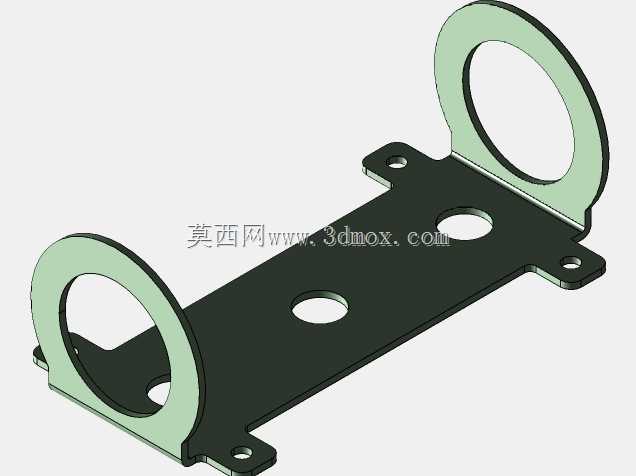

　　在民用灌溉、商用喷淋系统、小型工业循环水路的现场布设场景里，常遇到1英寸口径直列式电磁阀的安装固定痛点——这类水阀本体为铸铝涂装壳体，进出水端为NPT外螺纹接口，自身没有预留标准化安装点位，直接接在管路上容易受水流冲击、管路震动出现接口松动、密封渗漏的问题，配套的专用安装支架就是为解决这类现场安装问题设计的。这款适配Orbit Watermaster系列57111型1英寸NPT直列式水阀的支架，采用14ga厚度的等离子切割钢板加工成型，表面做涂装防锈处理，整体结构贴合水阀本体的下部轮廓，不需要对水阀本体做任何打孔、改装，就能通过支架底部的两个安装耳，将整阀牢靠固定在墙面、设备机架或者预埋安装板上。从设计逻辑上看，

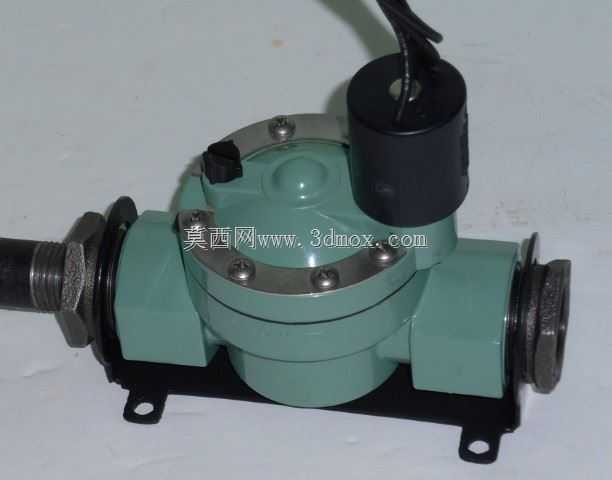

　　支架的承托面完全匹配水阀下壳体的圆弧轮廓，边缘做了折弯翻边处理，既提升了薄板构件的整体结构刚性，避免长期承重出现形变，也能防止锐边划伤安装人员或者配套线缆。支架的安装孔位预留了足够的调节余量，适配现场安装时的孔位偏差，不需要在现场二次扩孔调整。进出水端的避让缺口刚好对应水阀两端的螺纹接口位置，不会干涉管路接头的拧紧操作，不管是接硬管还是软管接头，都有足够的扳手操作空间。水阀顶部的24V电磁执行器带有供电引线，支架的安装位置刻意避开了引线的出线方向，不会出现压线、磨线的隐患，引线可以顺着支架侧边自然排布，方便后续做线束固定。实际应用中，这类带支架的直列式水阀常被用在园林自动喷灌系统的支路控制、小型冷水机组的水路通断控制、

　　洗车设备的水路切换节点，相比无支架直接串接在管路中的安装方式，带支架固定的水阀能承受更高的管路水压波动，不会因为水锤效应出现阀体移位，后期维护拆检电磁阀的时候，不需要拆卸两端的管路接头，只需要松开阀体和支架的固定点位就能将阀本体拆下，大幅降低现场维护的工作量。设计这类支架的时候，需要重点核对几个安装边界尺寸：首先是支架承托面的圆弧半径要和水阀下壳体的外径完全匹配，间隙控制在合理范围，既不能过紧导致安装时卡滞，也不能过松导致阀体在支架内出现晃动；其次是底部安装耳的孔距要适配常规的安装点位间距，孔径大小适配常用的膨胀螺栓、自攻螺丝规格；还要注意支架的整体高度不能过高，避免抬高阀体后导致管路对接出现错位，两端的避让缺口深度要足够，

　　保证接头拧紧时不会和支架边缘发生干涉。另外，钢板切割后的下料公差需要控制在合理范围，折弯角度要保证安装后阀体处于水平状态，避免阀体倾斜导致内部阀芯动作卡滞，影响水路通断的可靠性。表面涂装层需要具备一定的耐水、耐锈蚀能力，因为这类水阀的安装场景多为户外或者潮湿环境，普通的喷漆处理容易在长期使用后出现漆层脱落、钢板锈蚀的问题，影响支架的结构强度。这款支架的结构设计没有多余的冗余构件，所有的折弯、开孔都是围绕固定阀体、避让干涉、方便安装这几个核心需求设计，没有多余的装饰性结构，完全是功能性优先的工业构件设计，在满足安装强度要求的前提下，尽可能控制了材料用量，降低加工成本，适合批量配套生产。
