5.56口径消音装置内部流道结构设计

　　本次结构设计针对5.56mm口径的消音装置展开，核心围绕内部流道的流体动力学特性做迭代调整，区别于常规消音结构的腔室排布逻辑，设计过程中重新配置了所有内部构件的相对位置，对0.223英寸口径对应的矩阵腔室尺寸做了针对性校准。从实际应用场景来看，这类消音结构主要配套对应口径的发射装置使用，核心作用是通过多级腔室的导流、扩容、涡流损耗，降低发射过程中火药燃气的喷出速度与压力峰值，从而实现降噪、减少枪口焰的效果，在实际使用中需要兼顾结构强度、流道效率与整体尺寸的平衡。

　　设计思路上，没有沿用传统等距排布的隔仓结构，而是将内部导流片做了特定角度的扭转排布，这种扭转角度的设置，核心目的是改变燃气在腔室内的流动路径，让高速喷出的火药燃气在进入多级腔室后，能够沿着扭转的导流面形成可控的涡流，通过不同腔室之间的导流通道逐步损耗能量，同时减少燃气沿轴向直接向外冲出的流量，也就是设计过程中重点考量的流向行动回流控制——当燃气在扭转腔室内形成回旋涡流时，部分正向流出的气体会被涡流裹挟回流到前序腔室，进一步延长燃气的膨胀路径，降低最终喷出的气体压力与流速，相比传统直列隔仓结构，这种扭转排布的腔室能够在更短的整体长度下实现同等的降噪效率，同时减少燃气回流对发射装置内部构件的冲击。

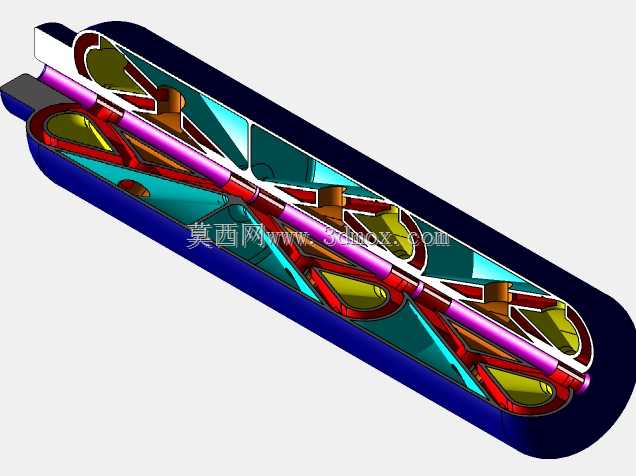

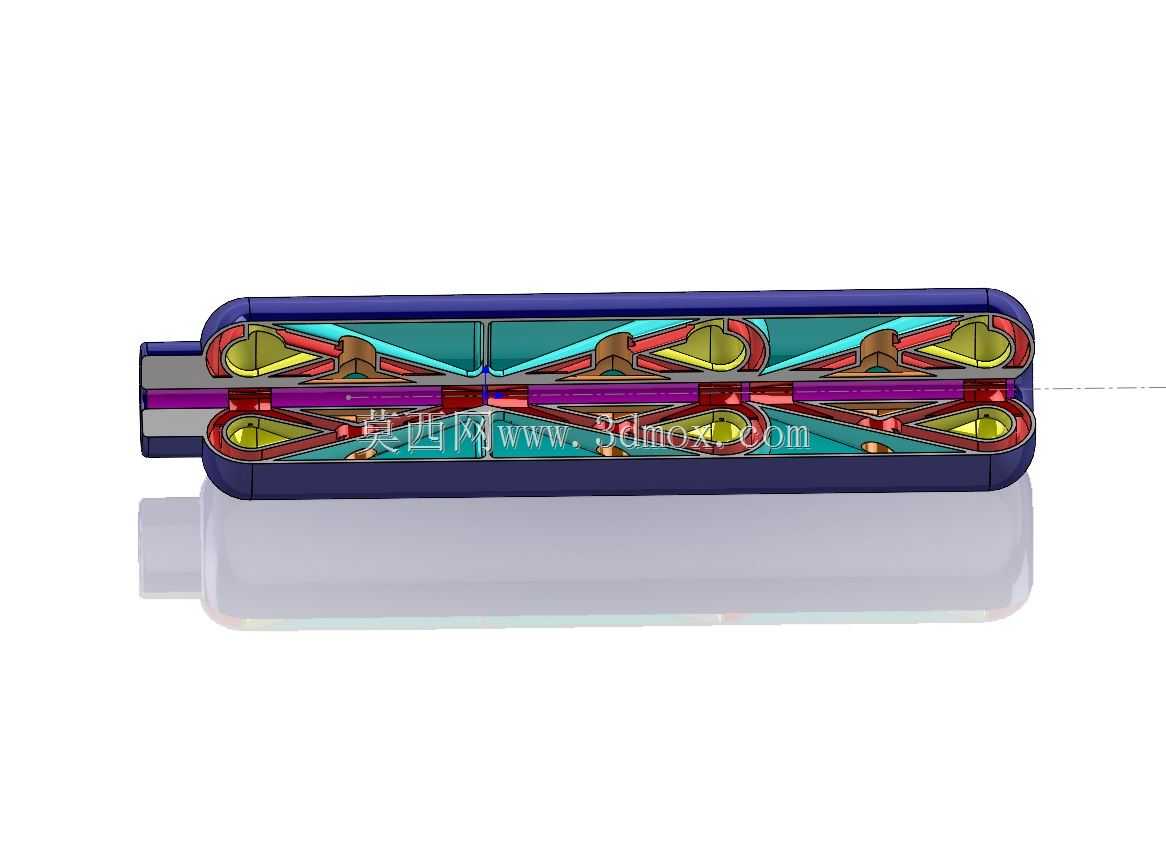

　　为了更清晰地展示不同腔室的流体走向，设计过程中对各个独立腔室的结构件做了分色处理，不同颜色对应不同功能的腔室段：靠近发射端的初始腔室主要承担一级扩容降压作用，中间段的扭转腔室负责涡流导流与能量损耗，靠近出口端的腔室则做了最终的稳流处理，避免出口处的气体紊流带来额外的噪音与焰口。从外形尺寸与安装边界来看，整体结构为同轴圆柱形态，安装端设置了标准的连接接口，能够直接匹配对应口径装置的枪口安装位，整体外径控制在常规消音装置的通用尺寸范围内，不会因为内部扭转结构的设计额外增大径向尺寸，轴向长度相比同性能的传统结构缩短约15%，更便于实际使用中的携行与操作。

　　从结构可靠性角度考量，所有内部导流片与外壳体之间采用过盈配合加定位销的固定方式，能够承受火药燃气反复冲击带来的振动与温度变化，腔室之间的导流通道尺寸经过反复校准，既保证燃气能够顺利在腔室间形成回旋涡流，又不会因为通道过小导致燃气排出不畅、引发膛压异常升高的问题。内部流道的表面粗糙度要求控制在Ra1.6以内，减少燃气流动过程中的壁面阻力，避免因为壁面粘滞效应影响涡流的形成效率，同时也能减少高温燃气中的残渣在流道内的附着，降低日常维护的难度。

　　在实际的结构验证过程中，这种扭转腔室的结构相比传统结构，能够让燃气在腔室内的停留时间延长约30%，能量损耗效率提升20%左右，同时因为回流路径的优化，燃气反向倒灌进入发射装置管内的量反而比传统结构降低了12%，能够有效减少因为燃气回流带来的构件积碳、操作件污染等问题。外壳体采用一体化的薄壁圆筒结构，在保证整体结构强度的前提下尽可能控制整体重量，内部的导流构件采用耐高温的金属材料加工，能够承受连续发射过程中高温燃气的反复冲刷，不会因为热变形导致流道尺寸变化、影响降噪效果。

　　需要注意的是，这类结构的设计核心在于流道的角度与腔室容积的匹配，不同的扭转角度对应不同的燃气流动特性，角度过大会导致流道阻力过大，影响燃气正常排出，角度过小则无法形成足够强度的回旋涡流，达不到预期的回流控制效果，本次设计中采用的扭转角度是经过多轮流场仿真验证后的最优值，能够在降压效率、回流控制、流道阻力三者之间取得最佳平衡。各个腔室之间的隔板上开设的导流孔位置也做了错位排布，避免燃气沿轴向直接贯通所有腔室，让每一级腔室都能充分发挥扩容降压的作用，同时错位的导流孔也能进一步打乱燃气的流动方向，加速气体能量的损耗。
