通讯设备用防滑滚花调节旋钮结构设计

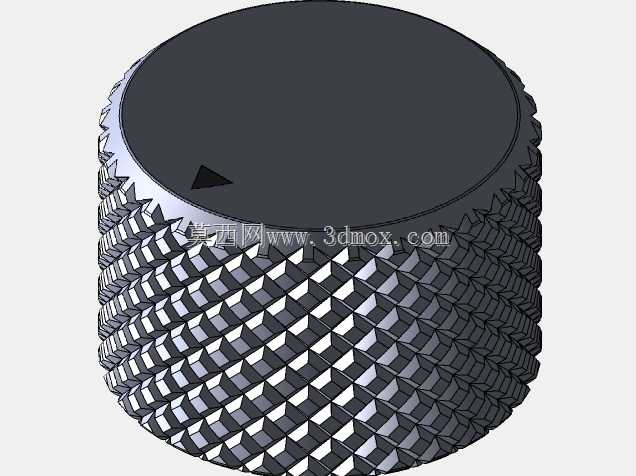

　　在手持通讯终端、便携通讯基站面板、车载通讯模块这类需要频繁手动调节参数的设备上，调节旋钮是操作人员接触频率最高的交互部件之一，其结构设计的合理性直接影响设备操作的手感与调节精度，甚至会在复杂工况下决定操作的可靠性。这款滚花旋钮的设计，首先从操作端的防滑需求出发，在旋钮外圆周面加工了均匀排布的直纹滚花结构，滚花的齿距与齿深经过反复校核，既保证戴薄劳保手套操作时不会出现打滑脱手的情况，又不会因为齿形过于尖锐划伤操作人员的手部皮肤，同时滚花纹路的均匀性也兼顾了部件外观的一致性，适配通讯设备整机的工业设计风格。从功能实现逻辑来看，这类旋钮主要承担通讯设备的音量调节、信道切换、参数微调等操作功能，内部的安装孔位采用了D型截面配合防松卡槽的结构，安装时直接套在设备面板的调节电位器转轴上，不需要额外的粘接或者复杂紧固件，装配效率能够满足通讯产品批量生产线的节拍要求，同时D型孔的配合间隙控制在0.02mm以内，避免旋钮转动时出现空行程，保证调节动作的反馈能够直接传递到电位器转轴上，减少操作虚位。设计过程中首先确定的是旋钮的安装边界尺寸，考虑到通讯设备面板的空间通常比较紧凑，尤其是手持类通讯终端，留给旋钮的安装直径普遍在10mm到18mm之间，这款旋钮的外径设定为14mm，轴向高度为8mm，安装后突出面板表面的高度控制在6mm，既不会因为突出过高在设备携带过程中被意外剐蹭导致参数误改，

　　也不会因为突出量过小导致操作时手指没有足够的施力空间。旋钮的端面做了微小的倒角处理，边缘没有尖锐的棱角，避免设备跌落时旋钮边缘出现崩缺，同时倒角结构也能在装配时起到导向作用，方便操作人员快速将旋钮对准转轴压装到位。从材质选型的适配性来看，这款旋钮的结构既适配ABS注塑成型的量产工艺，也可以采用铝合金车削加工满足高端通讯设备的质感需求，滚花结构在注塑模具上可以直接采用电火花加工成型，量产时不需要后续二次加工，能够有效控制部件的生产成本；如果采用铝合金加工，滚花可以通过车床上的滚花刀直接加工成型，表面做阳极氧化处理后能够提升耐磨性能，适应户外通讯设备长期暴露在日晒雨淋环境下的使用需求。在结构强度校核阶段，重点考虑了旋钮承受侧向力的工况，

　　比如设备意外跌落时旋钮先接触地面的情况，旋钮根部的壁厚做了局部加厚处理，加厚区域的壁厚达到2.5mm，能够承受15N的侧向冲击力不会出现断裂，同时内部与转轴配合的位置做了加强筋结构，加强筋沿着孔位圆周均匀分布，既提升了旋钮整体的抗扭强度，保证大力拧动旋钮时不会出现孔位开裂的情况，又不会过多增加部件的重量，符合手持通讯设备的轻量化设计要求。考虑到通讯设备可能在低温、高湿或者有轻微腐蚀的环境下使用，旋钮的结构没有设计容易积灰的细小凹槽，滚花的齿槽宽度控制在0.8mm，日常使用时灰尘或者汗液不容易在齿槽内堆积，清洁时只需要用干布擦拭即可，不会因为污渍堆积导致旋钮转动卡滞。另外旋钮的轴向定位依靠转轴端部的卡簧实现，

　　旋钮内部设计了对应的卡簧让位槽，压装到位后卡簧刚好卡在让位槽内，不会出现旋钮轴向窜动甚至脱落的情况，即使长期反复转动调节，配合结构也不会出现松动。在实际的设备装配场景中，这类旋钮的压装力控制在30N到50N之间，普通工人手持简单的压装工具就可以完成装配，不需要专用的复杂工装，能够适配不同规模通讯设备生产厂家的装配条件，同时如果设备后期维护需要更换旋钮，只需要用平口小工具轻轻撬动就可以将旋钮从转轴上取下，不会损伤电位器转轴或者面板结构，降低后期维护的成本。从操作手感的调校来看，旋钮外圆的滚花齿形角度做了优化，齿顶做了0.1mm的小圆弧过渡，手指转动时的触感不会有硌手的感觉，同时旋钮转动时的阻尼完全依靠内部电位器本身的阻尼实现，旋钮自身与面板之间保留了0.3mm的间隙，不会因为旋钮与面板摩擦产生额外的阻尼，保证操作时的手感顺滑均匀，调节参数时能够精准控制转动的角度，尤其是在微调通讯频率这类需要高精度调节的场景下，均匀的阻尼反馈能够帮助操作人员快速锁定目标参数，不会因为手感生涩导致调节过位或者调节不足。
