M85×2圆螺母止动锁紧结构三维建模

　　在常规轴系部件的装配场景里，这类带周向卡槽的圆螺母是承担轴向定位锁紧的核心紧固件，多数时候和止动垫圈配合使用，主要作用是把滚动轴承的内圈、轴上的传动齿轮、隔套这类零件牢牢压紧在轴肩位置，避免设备运行过程中因为振动、交变载荷出现轴向窜动，影响传动精度甚至造成零件脱落故障。从实际应用场景来看，这类螺母广泛出现在减速机输入输出轴、机床主轴箱、输送设备辊筒轴、电机端盖轴承位的锁紧工位，尤其是中低速重载的传动场合，相比普通六角螺母，它的锁紧接触面积更大，轴向压紧力分布更均匀，不会因为轴径较大出现拧紧力矩不足的问题。

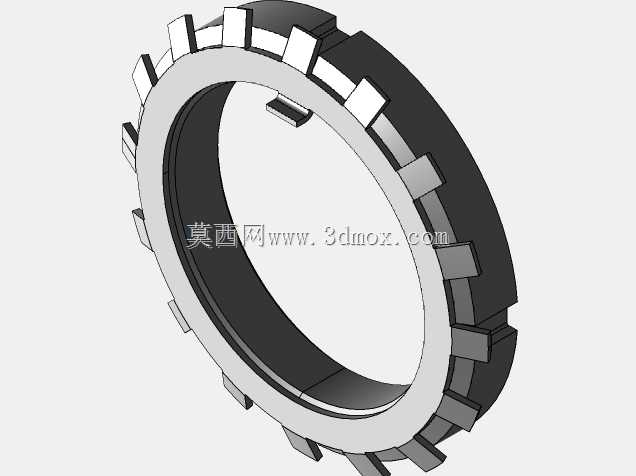

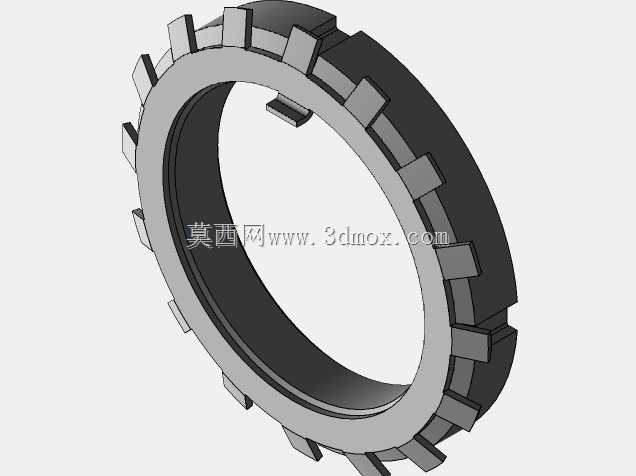

　　从结构设计逻辑来看，这个零件的核心尺寸围绕M85×2的细牙螺纹展开，细牙螺纹的选用本身就是考虑到锁紧场景的需求——细牙螺纹的螺距小，螺纹升角更小，自锁性能比粗牙螺纹更好，适合承受轴向载荷的紧固场景，同时2mm的螺距也能保证足够的螺纹啮合强度，不会因为螺纹过细出现滑牙失效。螺母本体的外径控制在φ110mm，这个尺寸是和配套止动垫圈的外径匹配的，安装的时候止动垫圈的内舌要卡进轴上的键槽里，外圈的多个凸耳要对应嵌进螺母外圆的卡槽里，拧紧螺母之后把对应位置的垫圈凸耳掰弯卡入卡槽，就能完全锁死螺母和轴的相对转动，哪怕设备长期承受交变冲击载荷，螺母也不会出现松退。

　　外圆周向均匀分布的16个卡槽是整个零件的功能核心，卡槽的宽度和深度要和标准止动垫圈的凸耳尺寸完全匹配，建模的时候要注意卡槽的位置度公差，所有卡槽沿圆周均布的角度误差不能超过0.5度，不然安装的时候会出现垫圈凸耳对不上卡槽的问题，需要额外转动螺母调整位置，很容易打乱预先设定的轴承预紧量。螺母的厚度尺寸是16mm，这个厚度是经过强度校核的，既保证足够的螺纹啮合圈数——按照螺纹啮合的经验公式，M85的螺纹有效啮合长度达到1倍螺距以上就能满足强度要求，16mm的厚度可以提供8圈左右的螺纹啮合，完全能覆盖重载场景的抗拉、抗剪需求，同时也不会因为厚度过大造成轴向安装空间的浪费，毕竟轴系上每多占用1mm的轴向尺寸，都可能导致整个传动链的布局需要调整。

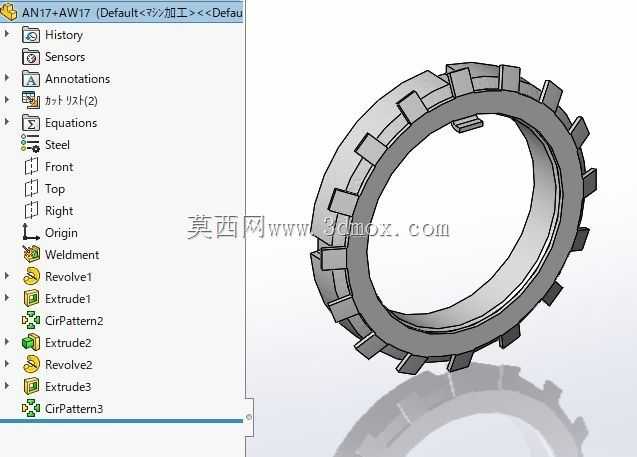

　　建模过程中首先要处理的是基体的回转特征，先绘制螺母的截面轮廓，包括内螺纹的底孔、外圆的基本轮廓、两端的倒角——两端都做C1的倒角是很有必要的，一端是为了拧入轴上螺纹的时候更容易导入，避免螺纹端部的毛刺卡滞，另一端是为了和被压紧的轴承内圈端面更好贴合，避免锐边刮伤轴承端面的淬硬层。做完回转基体之后，要注意内螺纹的建模不能直接用装饰螺纹线应付，实际生产中这类螺母的螺纹是热处理之后攻丝加工的，建模的时候要还原真实的螺纹牙型，方便后续做干涉检查的时候，能准确判断螺纹和轴的啮合长度是否足够，有没有出现螺纹干涉的问题。

　　接下来是外圆卡槽的特征处理，单个卡槽的截面是矩形，深度控制在5mm左右，宽度刚好容纳止动垫圈的凸耳，做完单个卡槽的拉伸切除之后，用圆周阵列的方式生成全部16个卡槽，阵列的时候要注意阵列轴要和螺母的中心轴线完全重合，不能出现偏心，不然会导致卡槽分布不均，实际安装的时候垫圈凸耳无法顺利卡入。另外要注意卡槽的根部要做微小的圆角处理，避免热处理的时候因为应力集中出现裂纹，毕竟这类锁紧螺母一般都是用45号钢或者40Cr制作，经过调质处理之后硬度达到HRC28-32，要是根部有尖锐的直角，在承受冲击载荷的时候很容易从卡槽位置开裂。

　　从安装边界的角度考虑，这个螺母安装的时候需要预留的操作空间要匹配钩形扳手的尺寸，因为这类圆螺母的拧紧不是用普通的开口扳手或者套筒，而是用专门的钩形扳手，勾住外圆的卡槽来施加拧紧力矩，所以在做整机布局的时候，螺母外圆距离周边箱体壁、相邻零件的径向间隙至少要留15mm以上，不然钩形扳手伸不进去，现场装配的时候根本没法拧紧，后期维护拆换的时候也会非常麻烦。另外螺母的压紧端面和轴线的垂直度公差要控制在0.02mm以内，要是端面倾斜，拧紧之后轴承内圈会受到偏载，运行的时候轴承会出现发热、异响，寿命会大幅缩短，所以建模的时候要特别注意端面和螺纹轴线的垂直约束，在工程图里也要标注对应的形位公差要求。

　　很多新手在做这类零件建模的时候，容易忽略螺纹收尾的结构，实际上真实的螺母螺纹在入口处都有不完整的螺纹收尾段，建模的时候把这个细节做出来，才能在虚拟装配的时候真实还原装配过程，避免出现理论上能拧到位，实际生产中因为螺纹收尾的干涉导致螺母压不紧轴承的问题。另外螺母的两个端面的表面粗糙度要求是Ra1.6，尤其是和轴承接触的那个端面，粗糙度太高的话，压紧的时候接触刚度不够，设备运行一段时间之后压紧力会衰减，导致锁紧失效，所以在建模的时候也可以把表面纹理的细节考虑进去，方便后续做渲染或者工程图标注的时候更贴近真实生产要求。

　　在轴系预紧的场景里，这类螺母的拧紧力矩是有明确要求的，M85×2的细牙螺纹，调质处理之后的推荐拧紧力矩大概在450N·m左右，建模的时候可以把对应的受力分析做进去，模拟拧紧之后螺母的应力分布，确认卡槽位置、螺纹牙位置的最大应力都在材料的许用应力范围内，不会出现塑性变形。尤其是卡槽和钩形扳手接触的位置，拧紧的时候扳手的力全部作用在卡槽的侧壁上，要是卡槽的壁厚不够，很容易在拧紧的时候把卡槽掰断，所以外圆φ110mm的尺寸和卡槽5mm的深度搭配，刚好能保证卡槽位置剩余的壁厚有足够的强度承受拧紧力矩，不会出现装配过程中零件损坏的问题。
