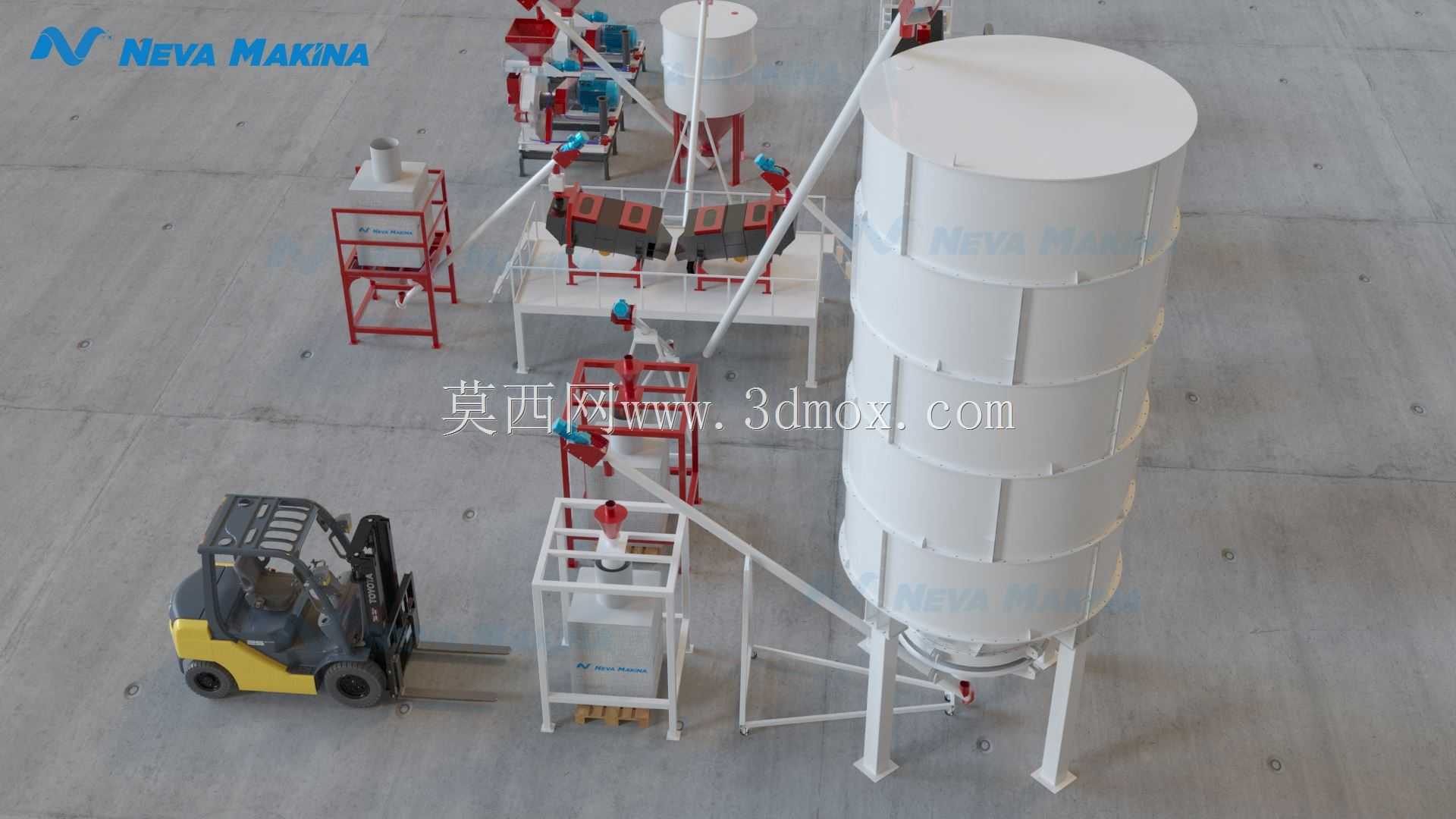

PVC微粉研磨回收管升降输送系统

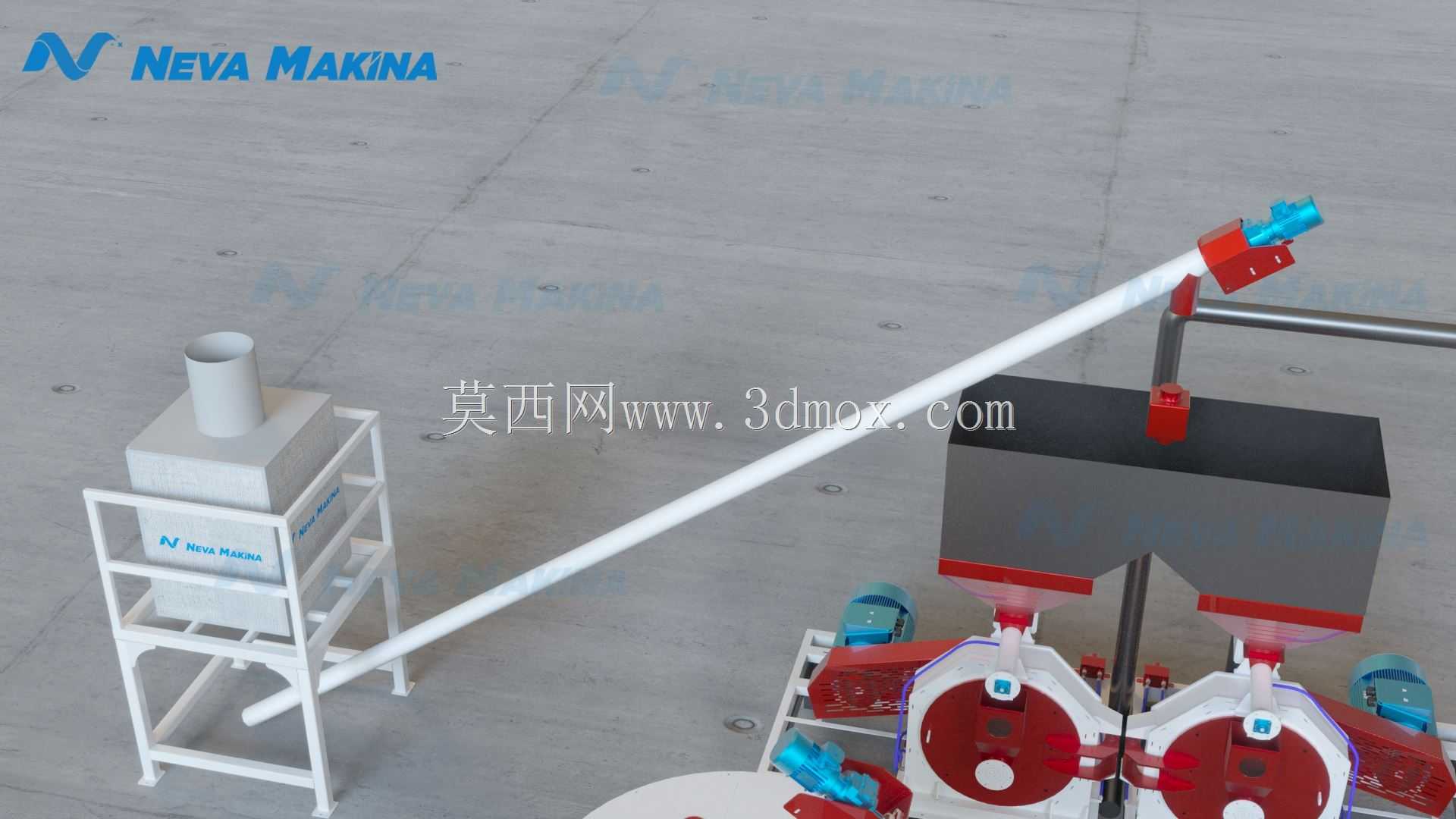

　　这套设备主要面向PVC塑料制品加工生产场景，适配中小型塑料回收造粒、型材挤出生产线的前端粉料制备工序，可处理硬质PVC边角料、不合格型材破碎料，将其研磨至符合挤出工艺要求的微粉粒径，同时配套的回收管升降机构可实现研磨后粉料的密闭回收与定向输送，避免生产车间内的粉料飘散问题，降低物料损耗与车间粉尘清理压力。设备整体采用模块化布局设计，核心研磨单元采用立式磨腔结构，磨盘间隙可根据目标粉料细度进行调节，适配80目到320目区间的PVC微粉制备需求，研磨过程中产生的带粉气流通过侧部出料口接入回收管路，回收管配套的升降机构采用导轨导向配合链条传动，可根据下游混料设备的进料口高度调整管路出料端位置，适配不同高度的混料机组、挤出机料斗进料需求，

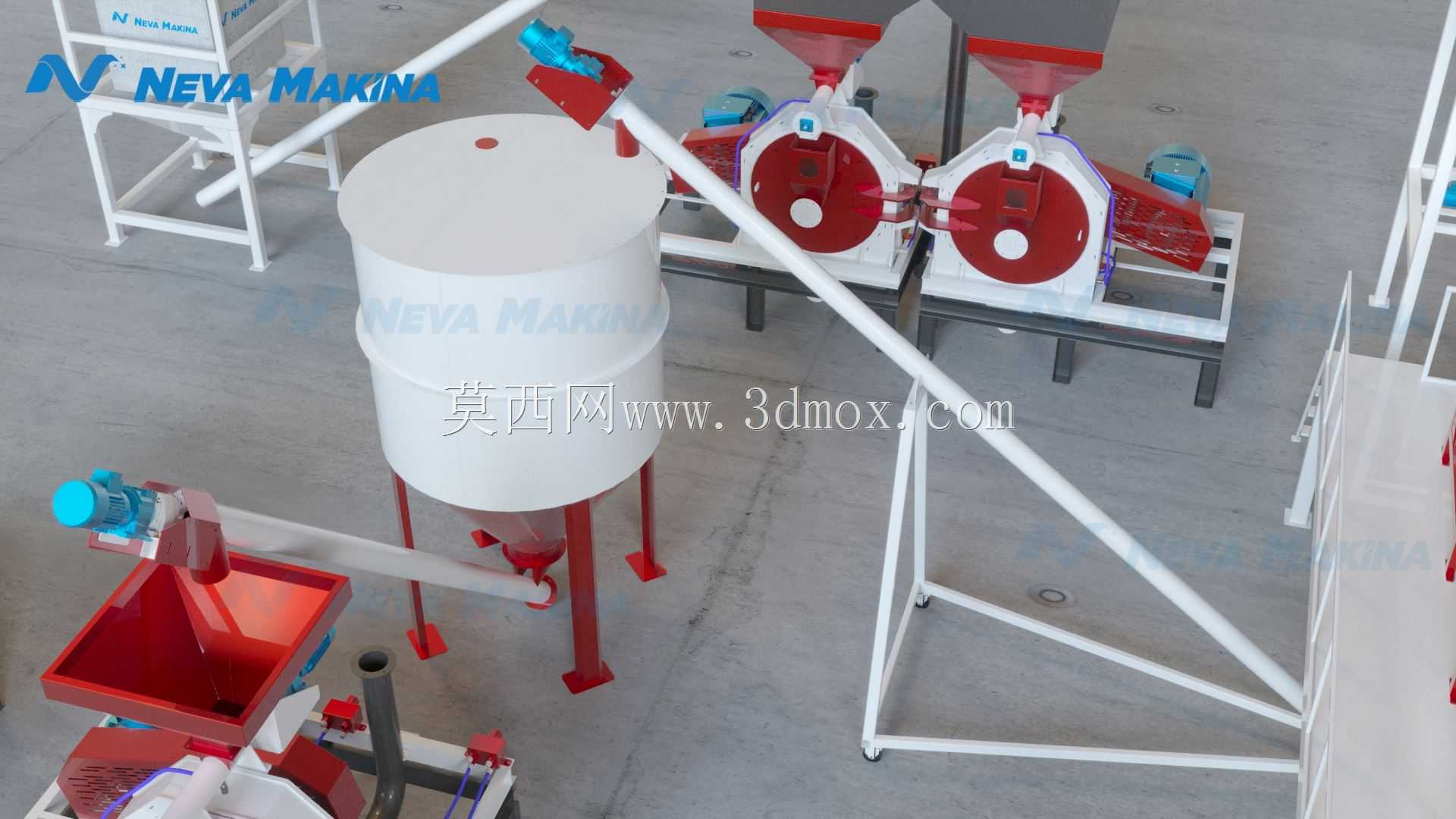

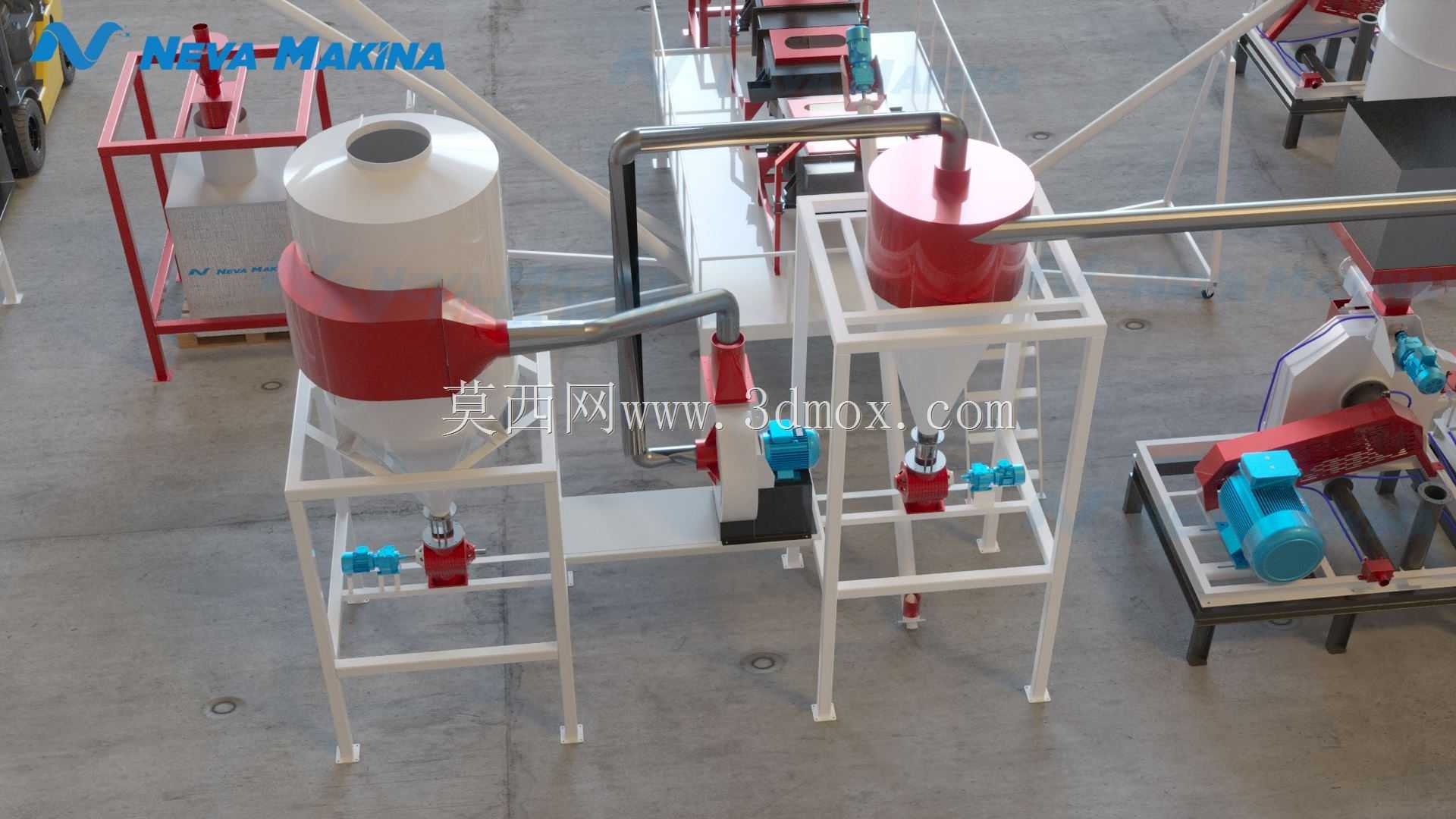

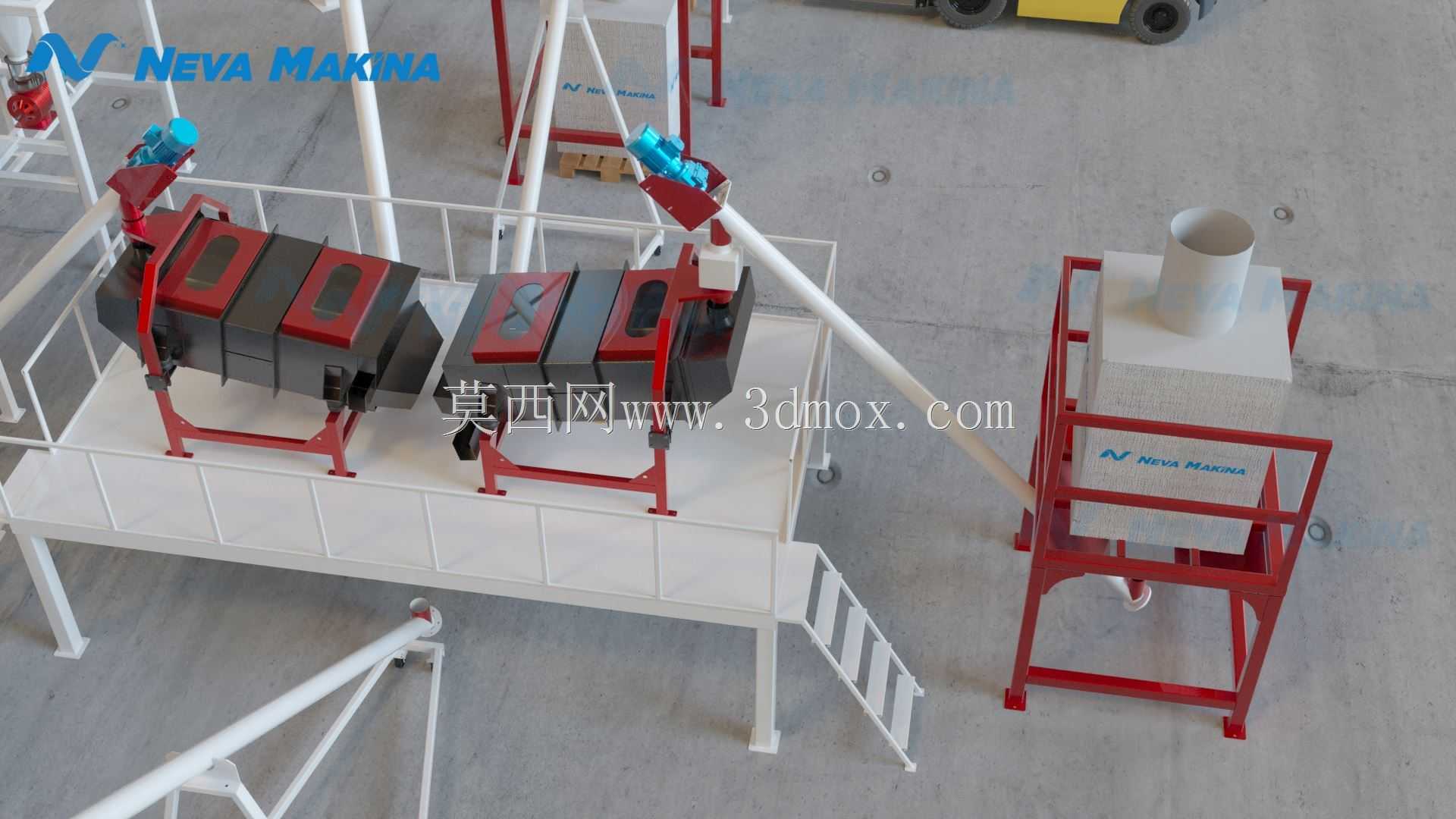

　　无需额外搭建固定输送支架，减少生产线改造的土建工作量。从结构设计层面来看，整套系统的三维建模过程中优先考虑了设备的安装维护便利性，研磨腔的检修门采用快拆式铰链结构，日常更换磨盘、清理腔体内残留物料时无需拆卸周边管路，单人即可完成检修操作；回收管的升降导向导轨采用标准工业铝型材拼接制作，滑块位置配置了自润滑铜套，长期运行过程中无需频繁加注润滑脂，降低日常维护频次。设备的振动分离单元布置在研磨腔下方，研磨后的物料经过振动筛网分级，粒径达标的粉料通过负压吸入回收管路，未达标的粗料自动回流至研磨腔进行二次研磨，避免粗料进入下游工序影响挤出制品的表面质量。旋风分离机构布置在回收管的出料端，带粉气流进入旋风筒后通过离心力实现气固分离，

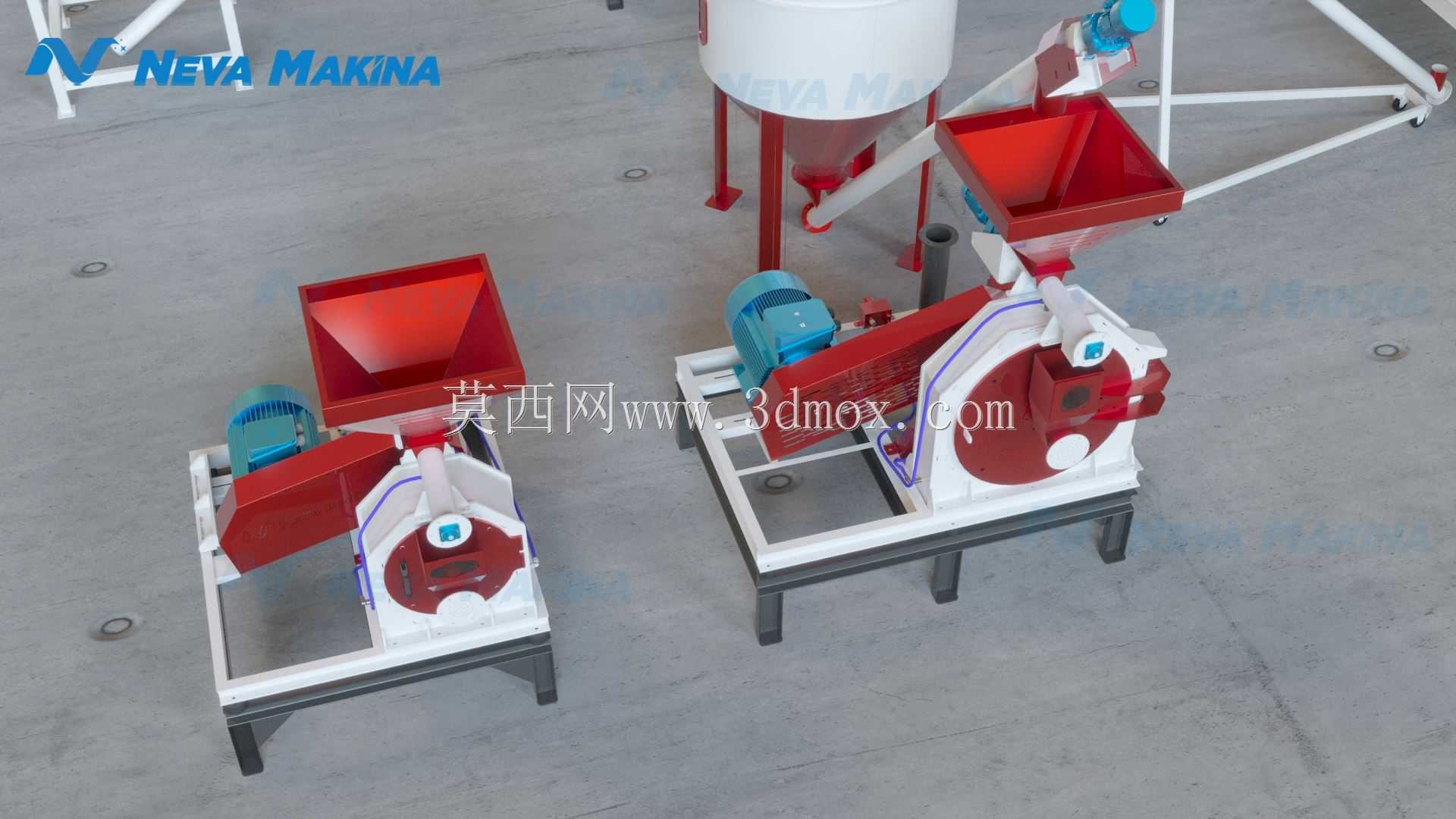

　　分离后的粉料直接落入下游料斗，气流则通过配套的滤芯过滤后排出，避免粉尘外溢。整套设备的安装边界充分考虑了标准工业厂房的层高限制，升降机构的最大提升高度控制在2.8米以内，收回状态下设备总高度不超过2.2米，可适配大部分标准厂房的安装空间，设备底座预留了通用的地脚螺栓安装孔，可直接固定在水泥地面或者标准型钢机架上，无需额外制作特殊安装基础。在管路设计上，回收管采用分段式法兰连接，每段管路的转弯处都设置了观察口，可随时查看管路内的物料输送状态，出现堵料问题时可快速拆卸对应管段进行清理，避免整段管路拆解的麻烦。研磨单元的驱动电机与磨盘主轴采用皮带传动结构，可根据不同物料的研磨需求更换不同直径的皮带轮调整磨盘转速，

　　针对韧性较高的PVC改性料可适当降低转速避免磨盘过热粘料，针对脆性较高的纯PVC破碎料可提高转速提升研磨效率。整套系统的料流通道全部采用圆弧过渡设计，不存在直角积料死角，避免PVC粉料长期堆积在管路角落出现受热降解、发黄变质的问题，保障生产过程中粉料品质的稳定性。
