西蒙斯圆锥破碎设备整机结构

　　这套圆锥破碎设备主要面向矿山、砂石骨料、建材和选矿生产线中的中细碎环节，用于处理硬度较高的矿石、岩石和再生块状物料。设备在工艺流程中通常布置在粗碎之后，承担把颚破排出的中等粒度物料进一步压缩、弯折和层压破碎的任务，输出粒度更均匀的成品料。与单纯依靠冲击作用的破碎方式相比，圆锥式结构对花岗岩、玄武岩、铁矿石、铜矿石等硬料更适应，衬板磨损和整机冲击载荷也更容易控制。

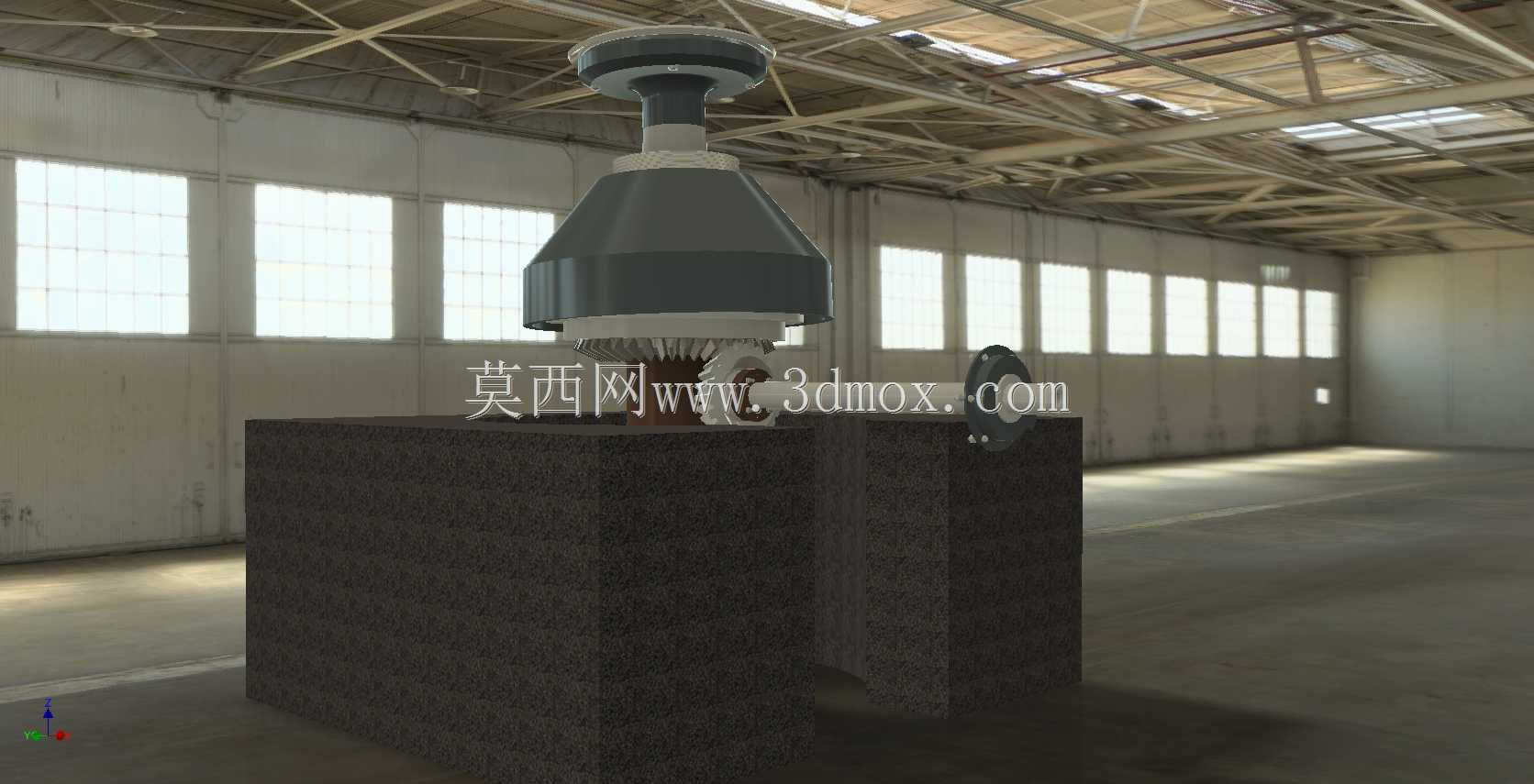

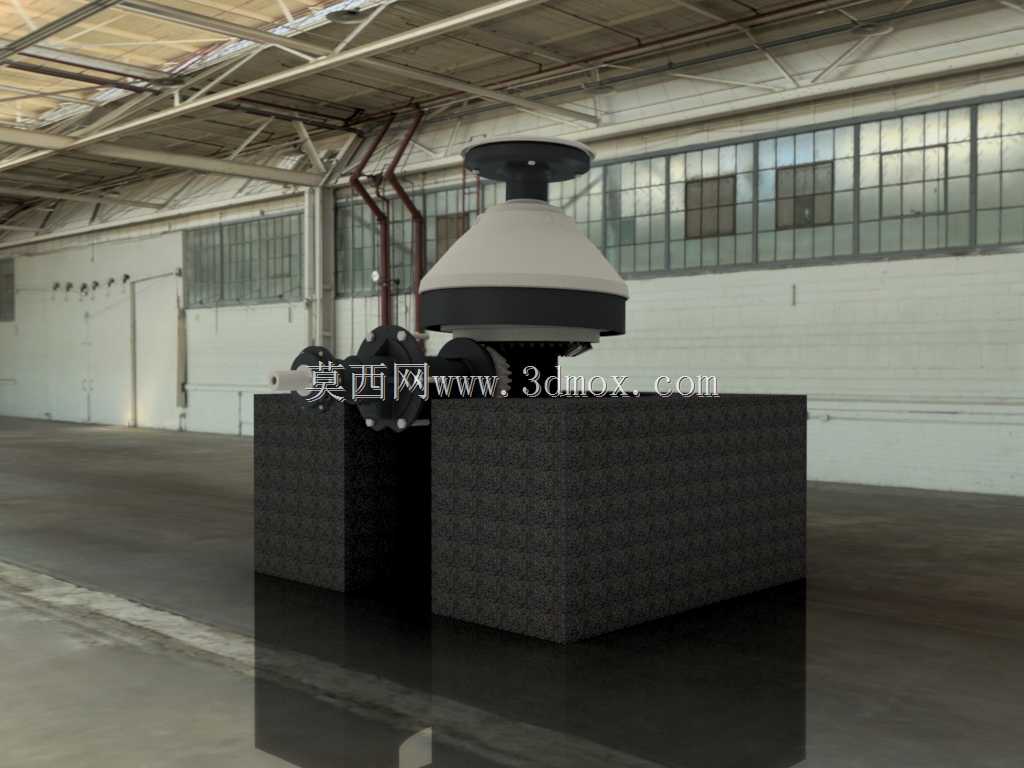

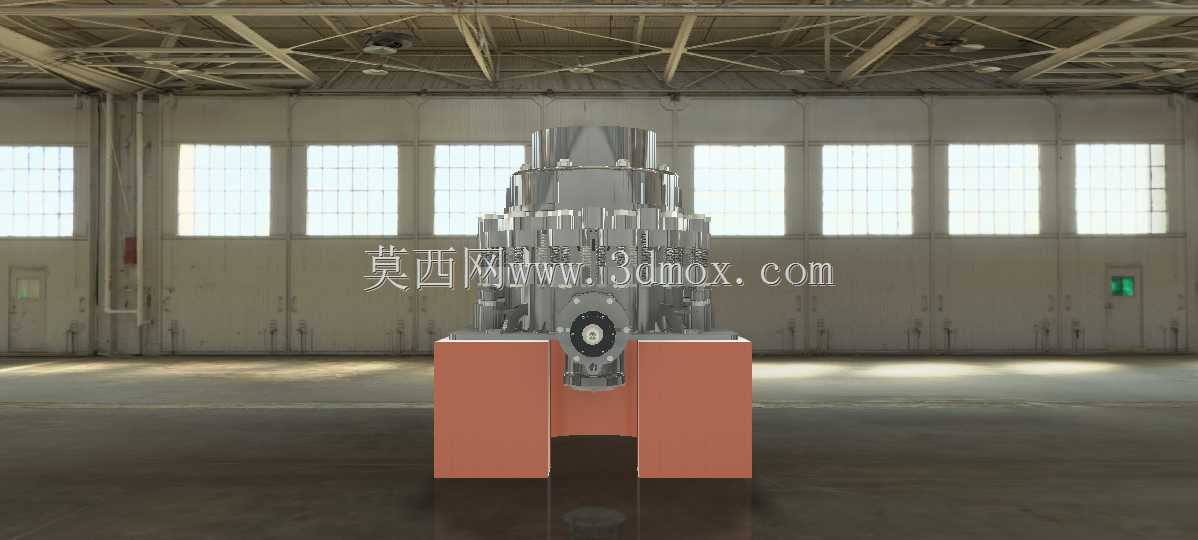

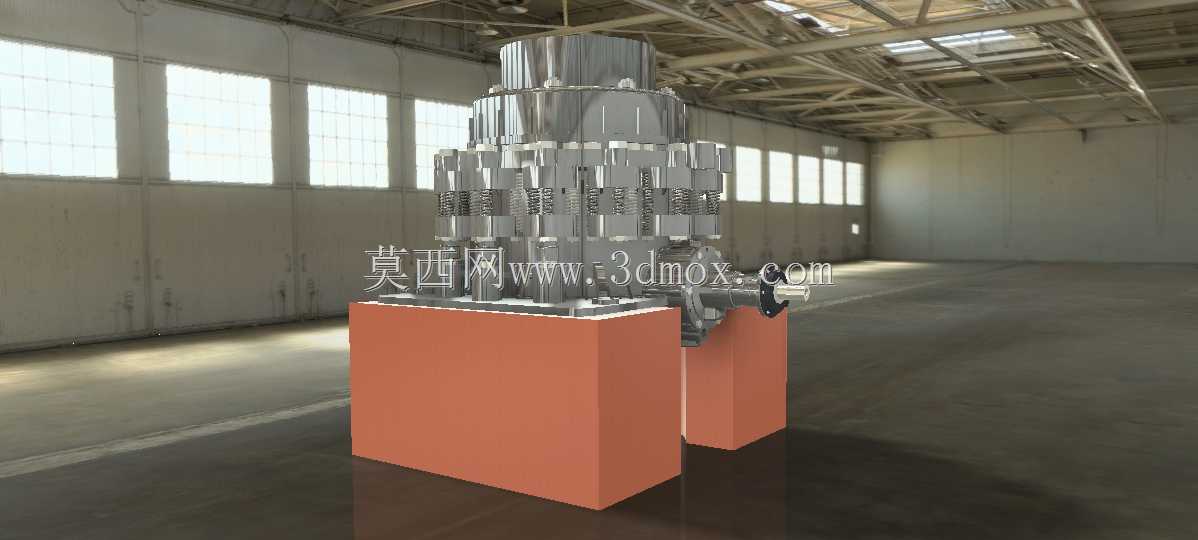

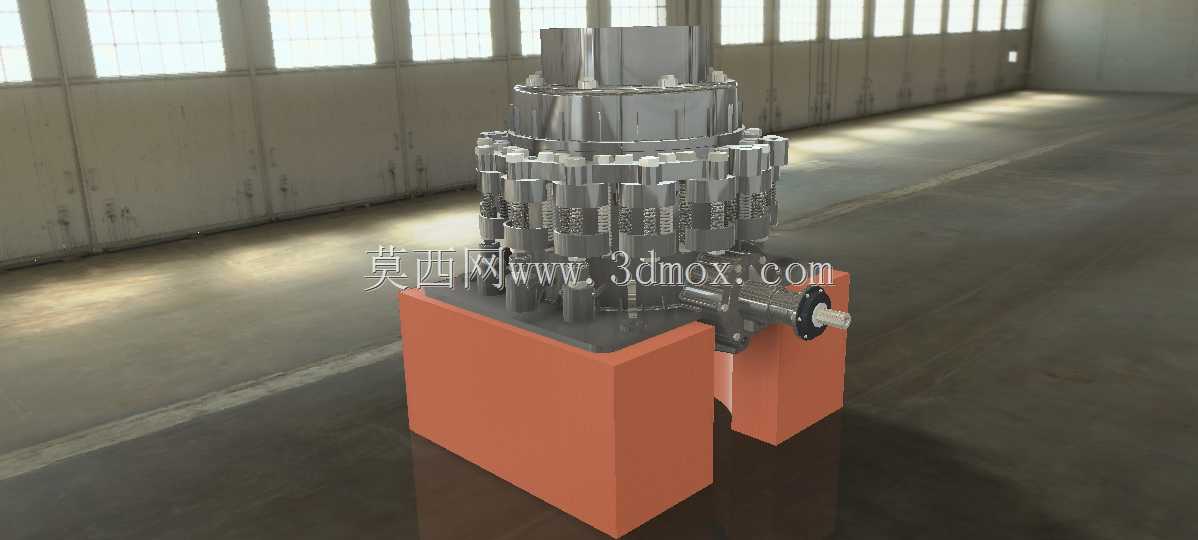

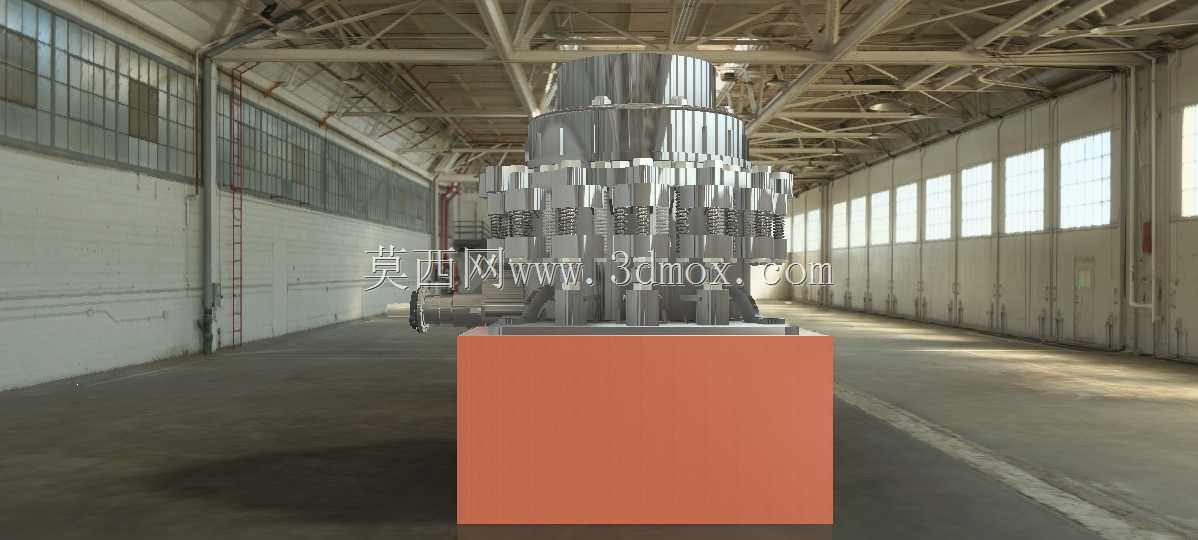

　　从现场布置角度看，设备下部采用醒目的橙色基座框架，承担主机支撑、检修空间预留和传动部件避让的作用。基座并不是装饰件，而是整机安装边界的重要组成部分：下方需要留出地脚螺栓固定区域、排料通道和维护人员接近空间；侧向传动端要保留联轴器、护罩和检修拆卸距离；上部进料区域则要与给料设备、溜槽或布料装置衔接。若在三维厂房中进行布局，不能只按设备外形轮廓占位，还应把吊装高度、衬板更换路径、液压或润滑管路走向以及电机检修空间一并纳入。

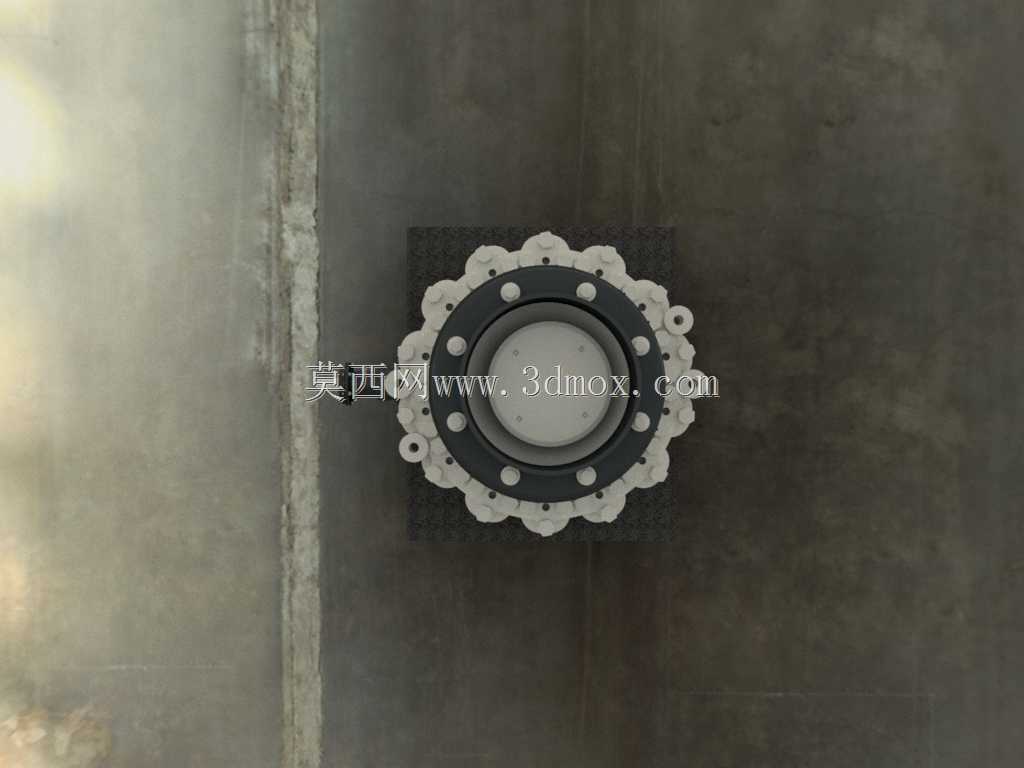

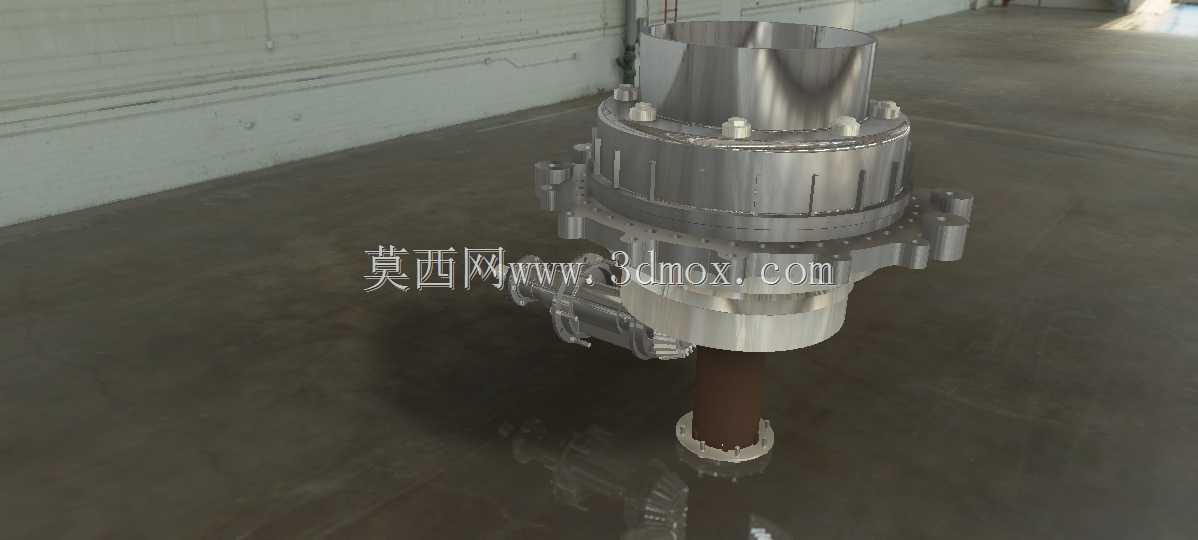

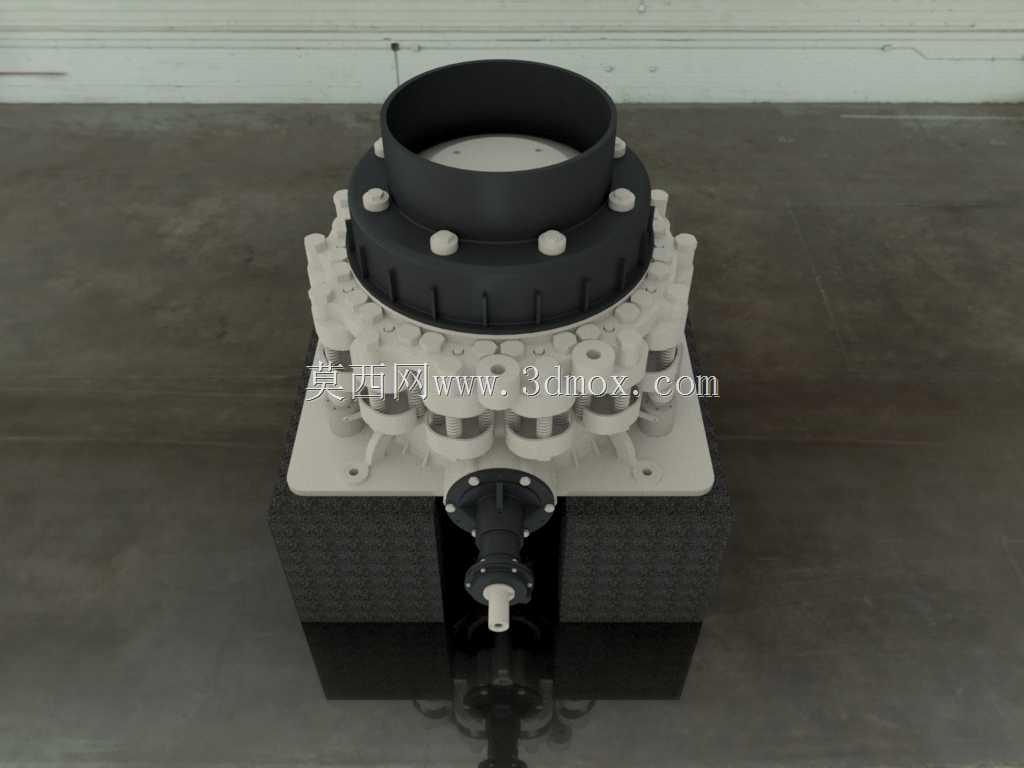

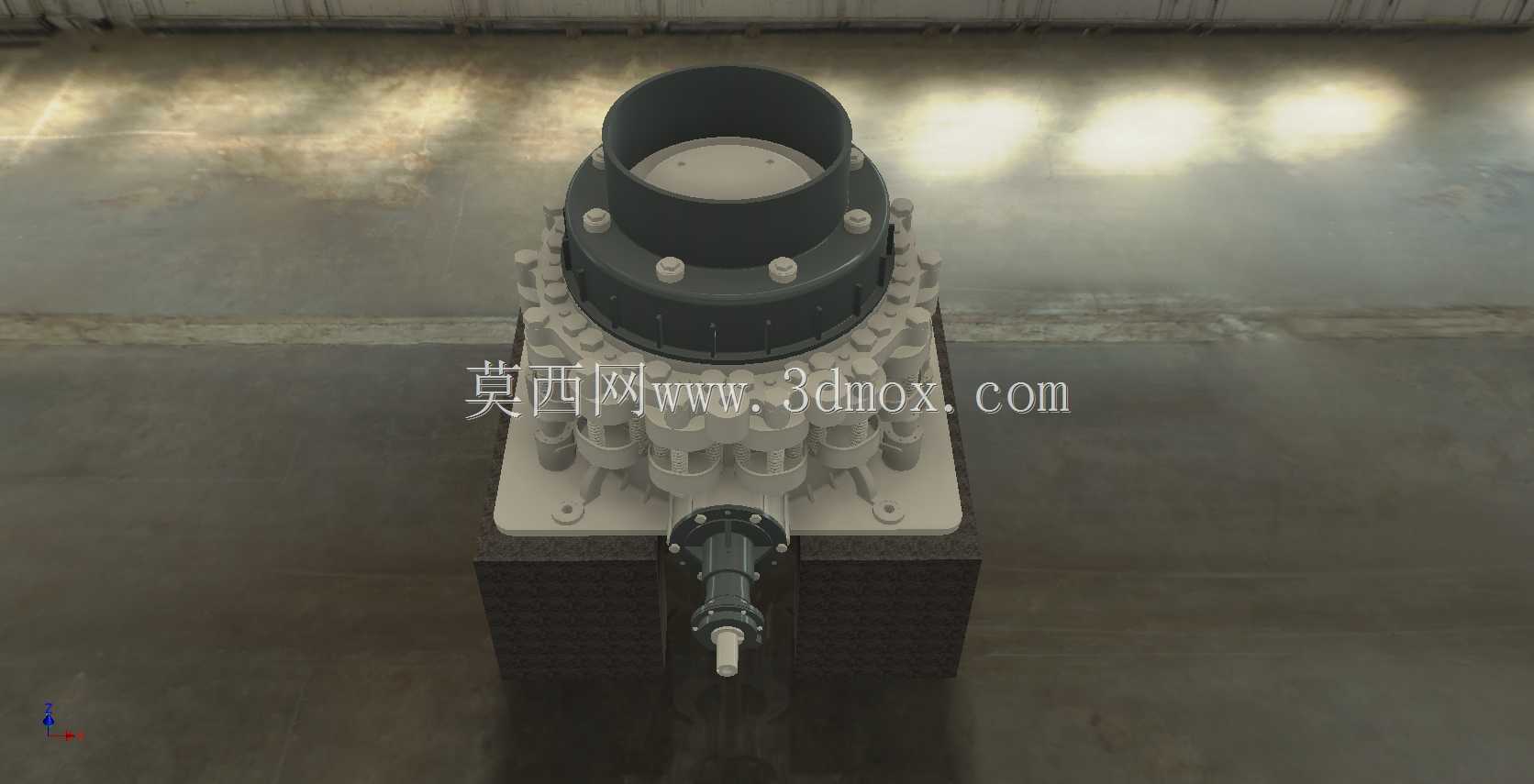

　　主机上部为多层圆筒形破碎机体，外部可见环形布置的结构件和紧固组件。圆锥破碎机的核心工作逻辑，是动锥在偏心机构带动下做旋摆运动，使破碎壁与轧臼壁之间的间隙周期性靠近和远离。物料进入破碎腔后，在两衬板之间受到挤压、弯曲和局部剪切，当粒度小于排料口尺寸时靠重力下落。该类设备的产能和产品粒度并非由单一转速决定，而是受闭边排料口、偏心距、腔型、给料粒度、物料含水率和给料连续性共同影响。

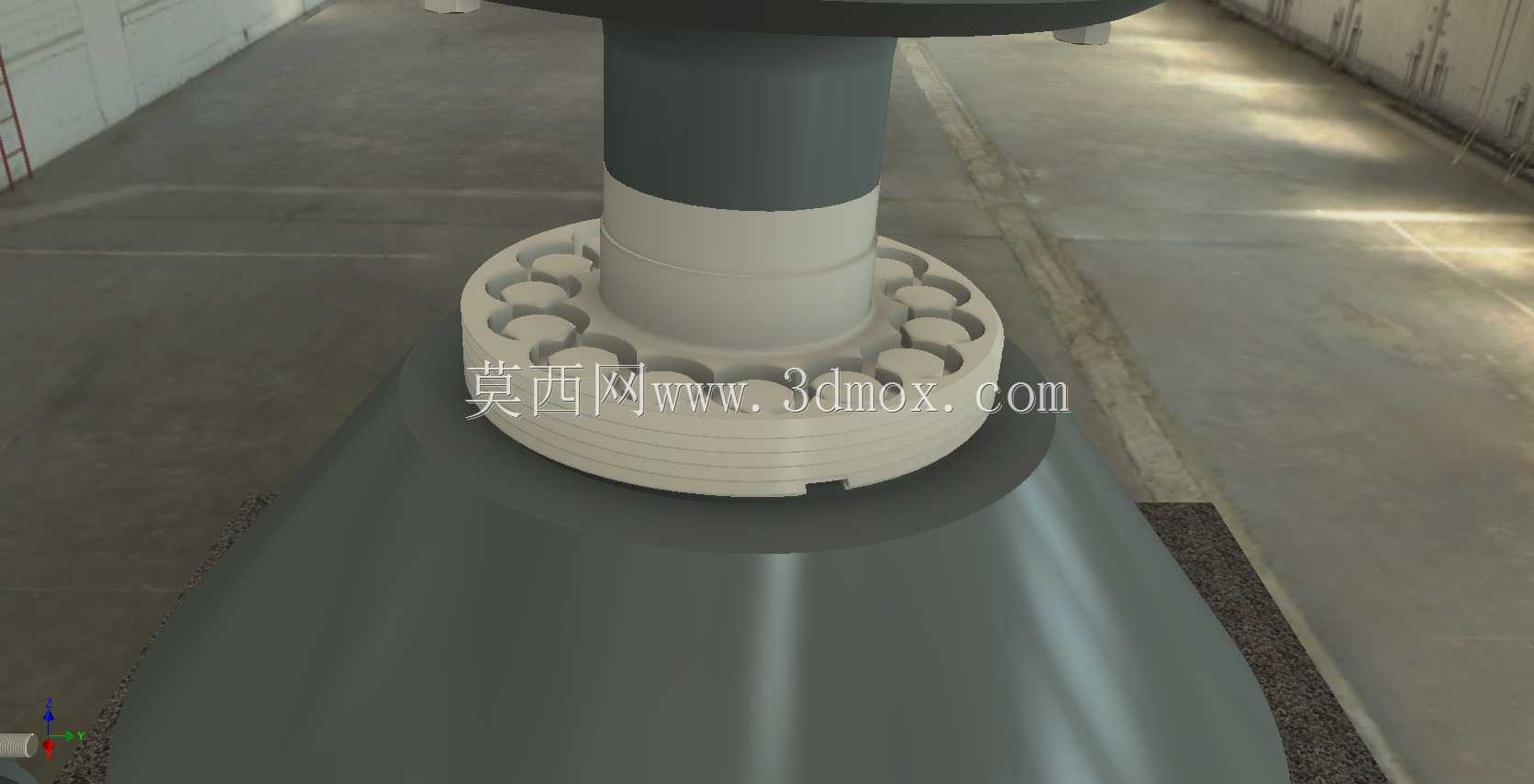

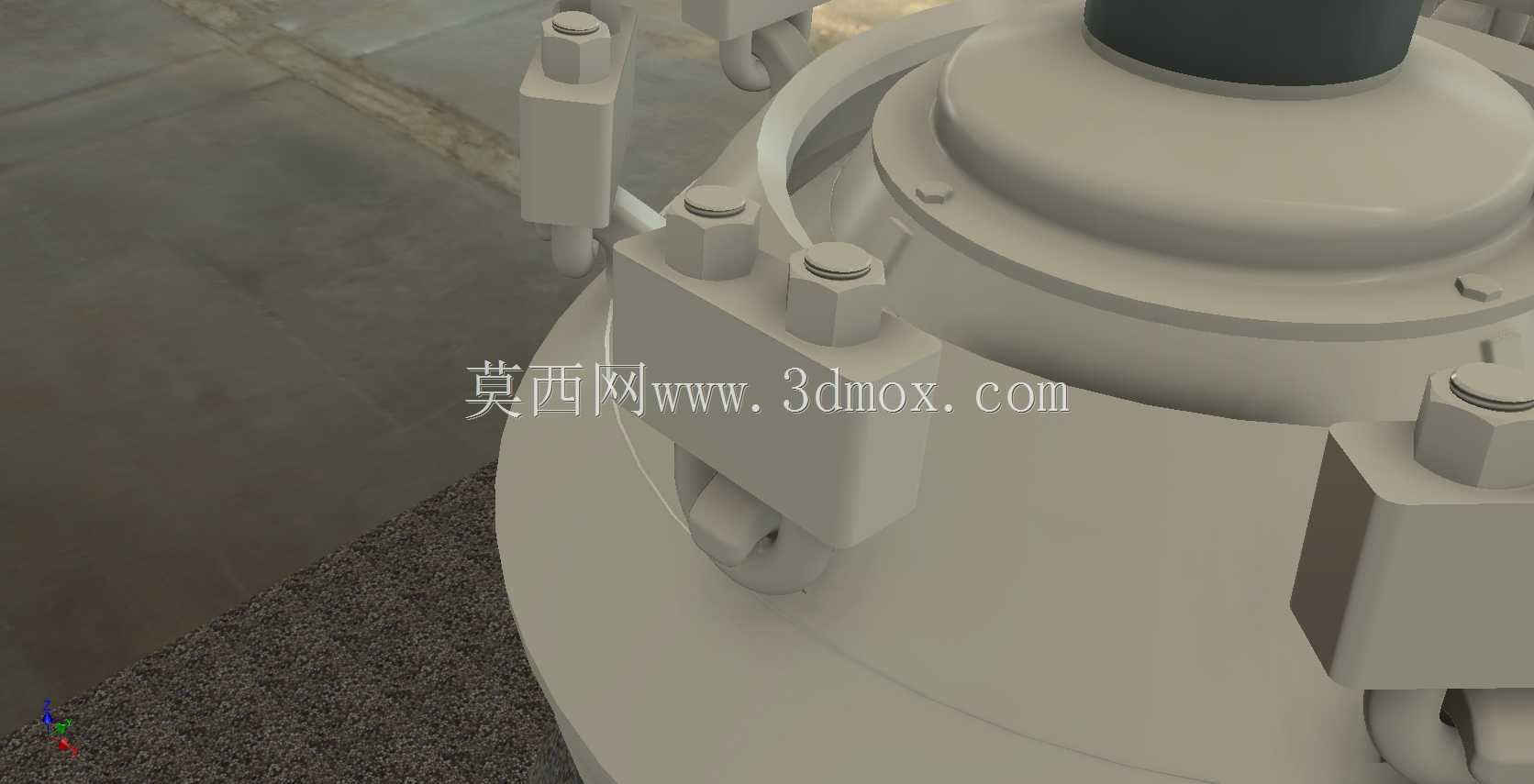

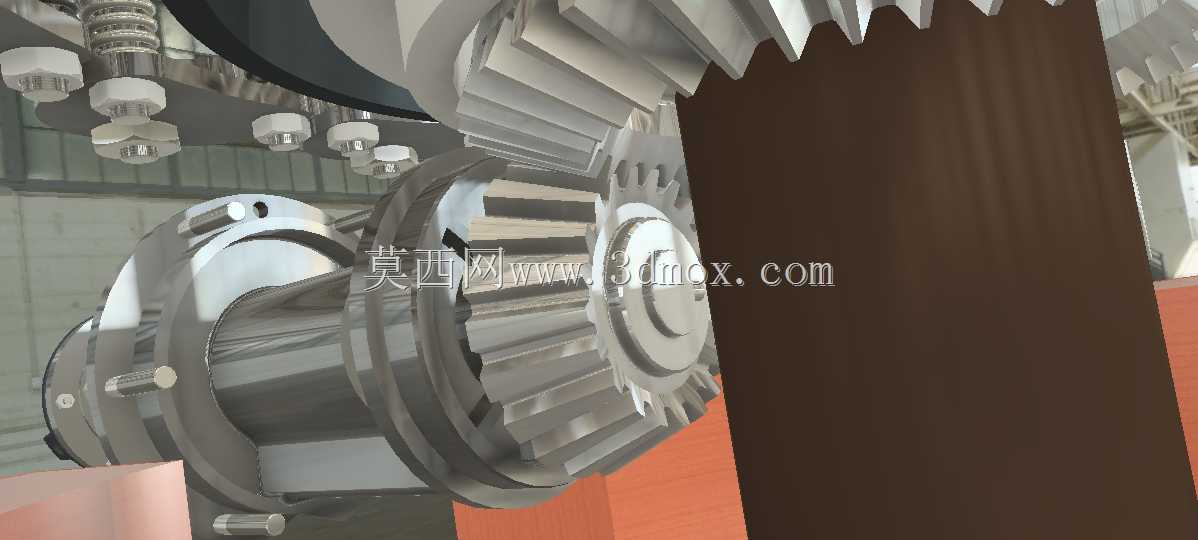

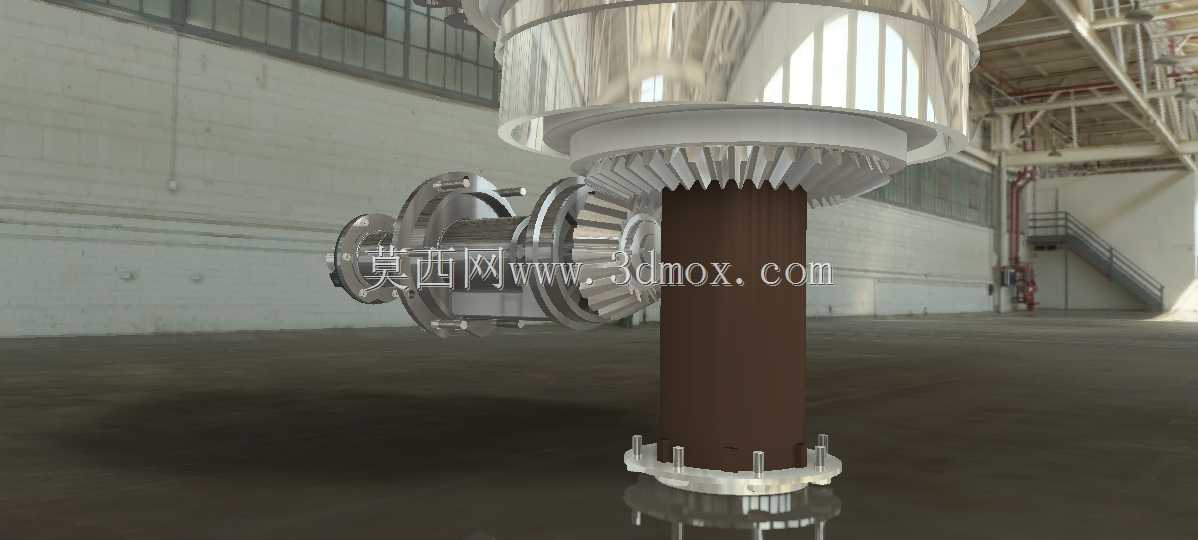

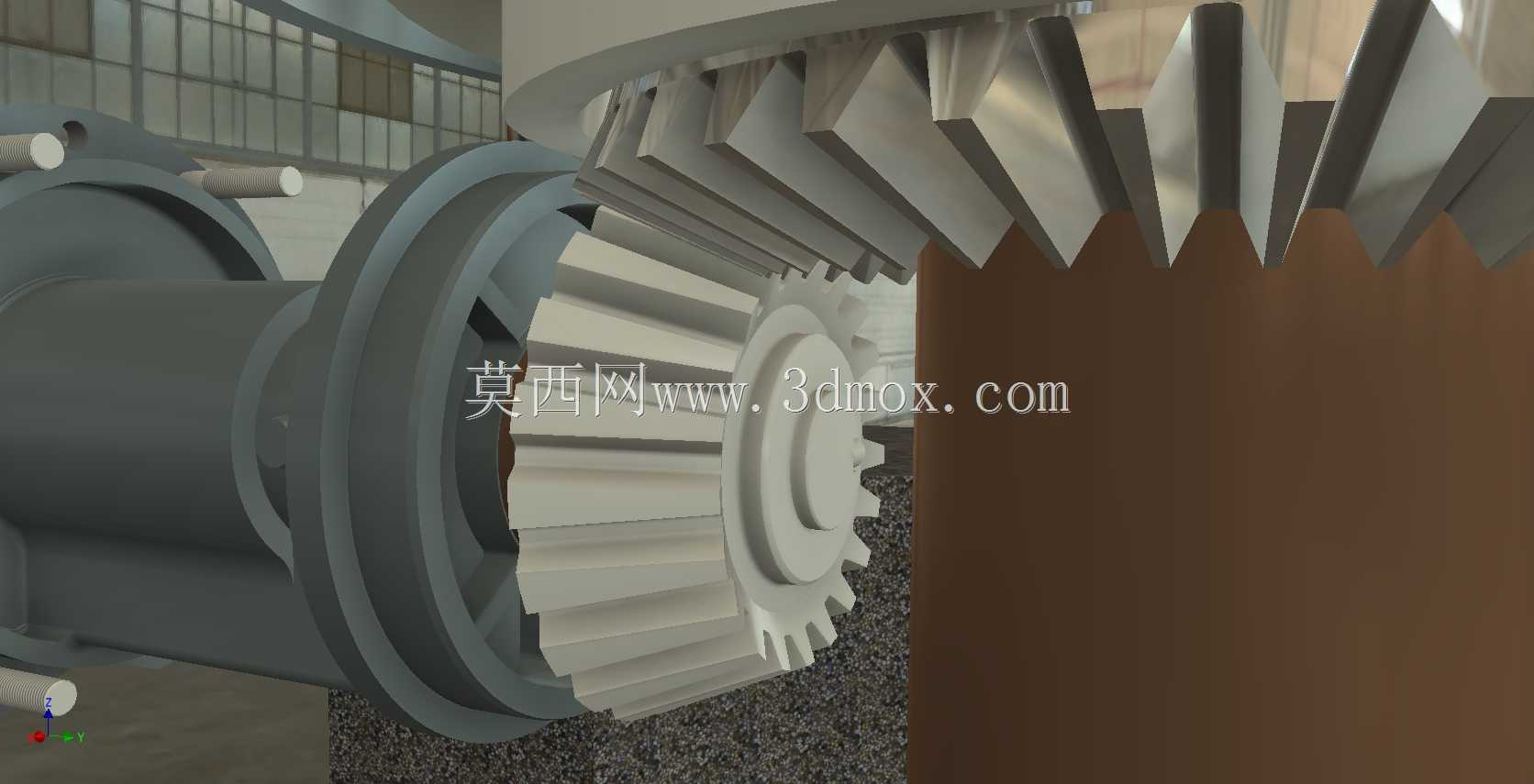

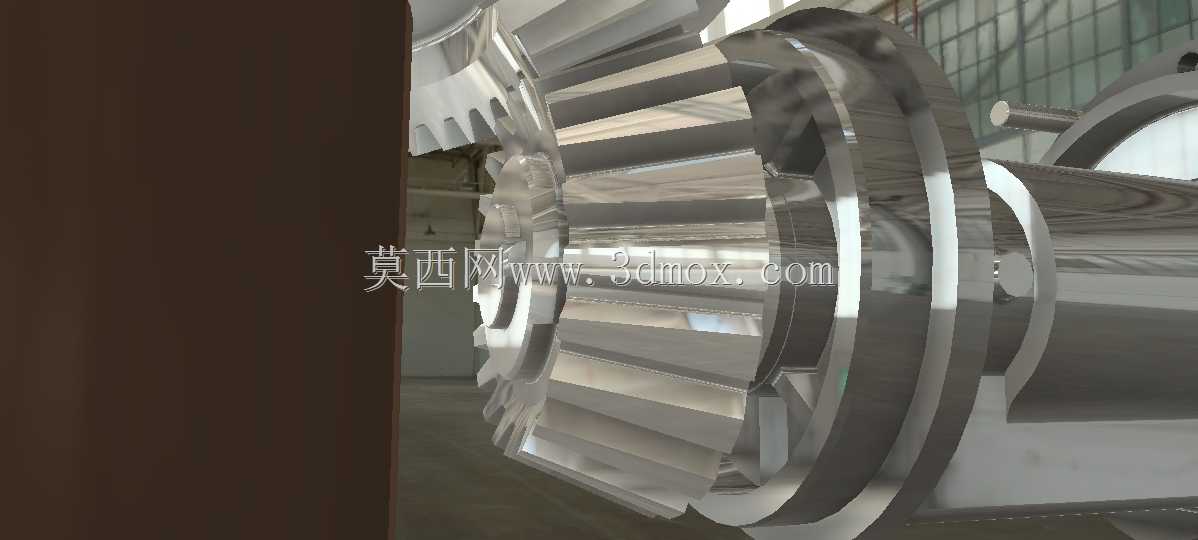

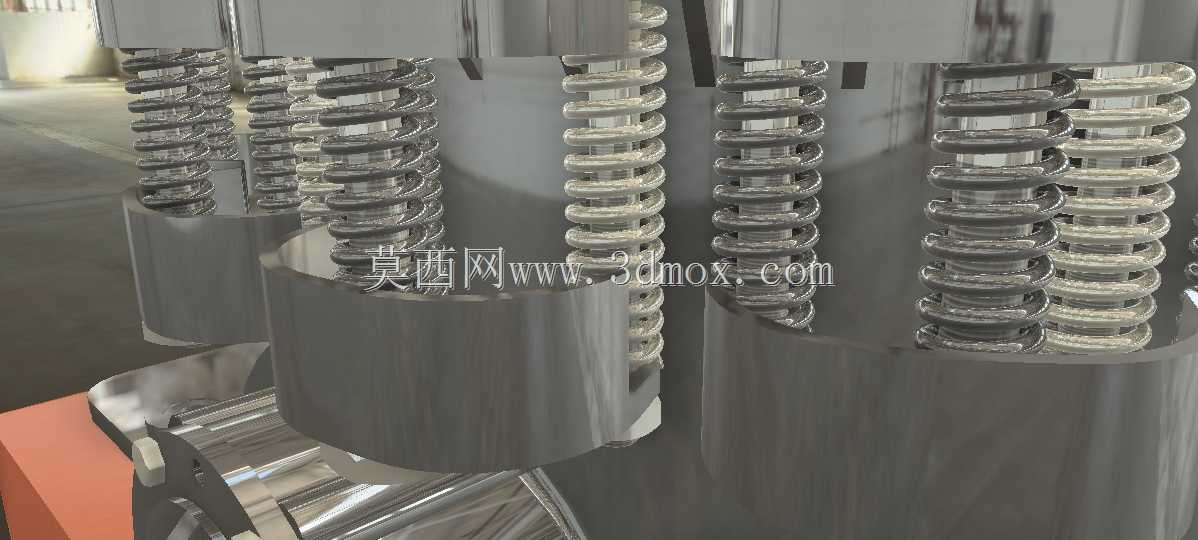

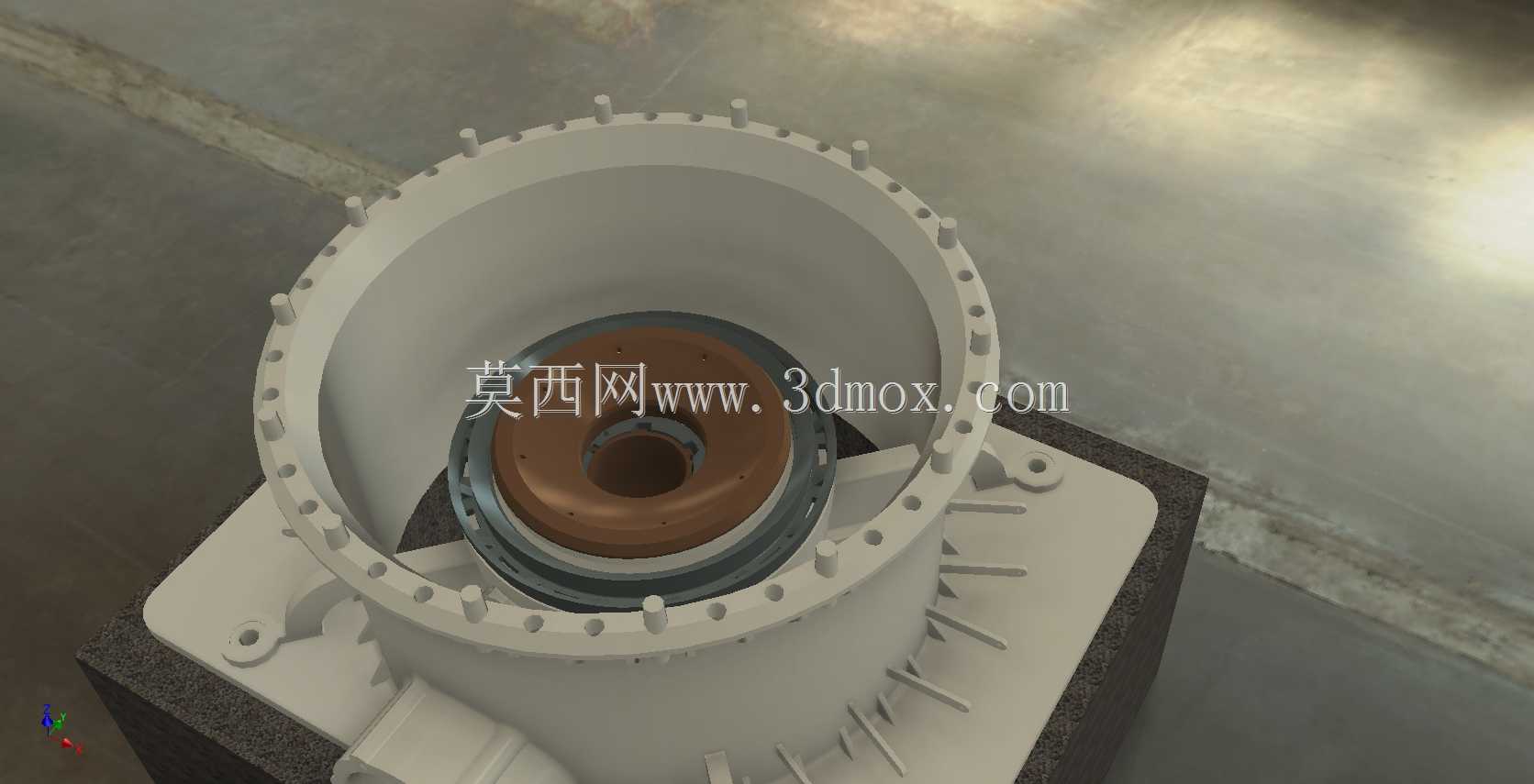

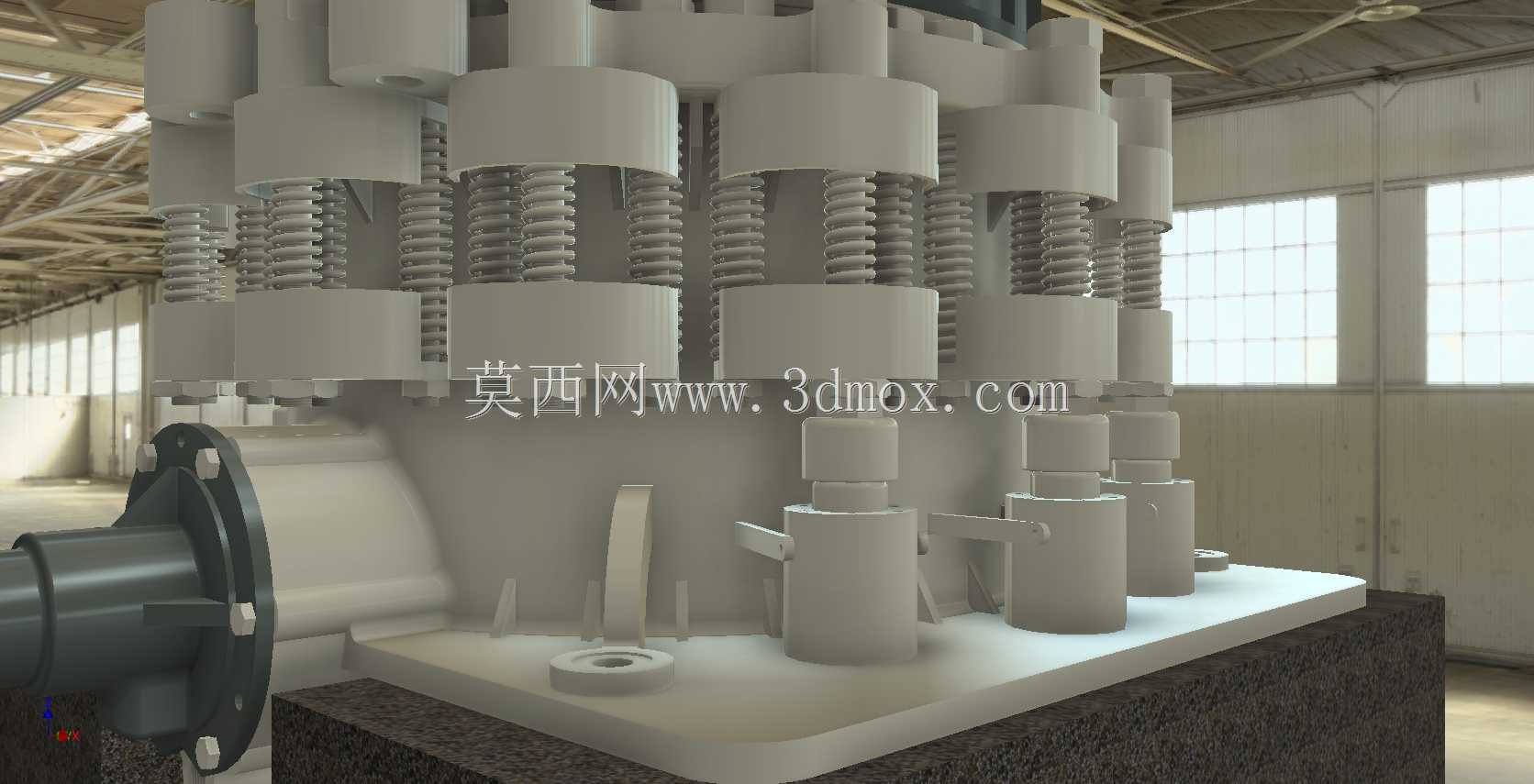

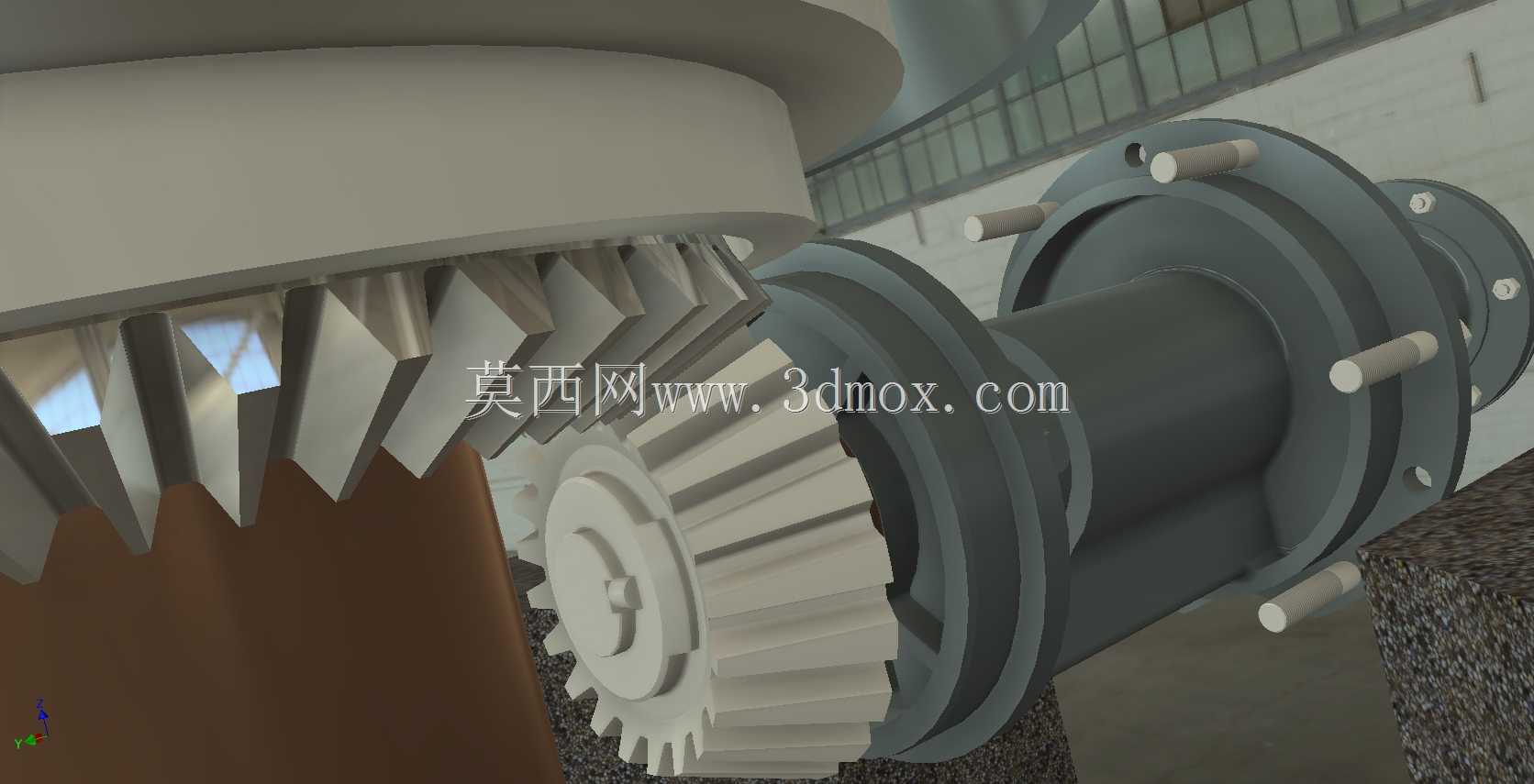

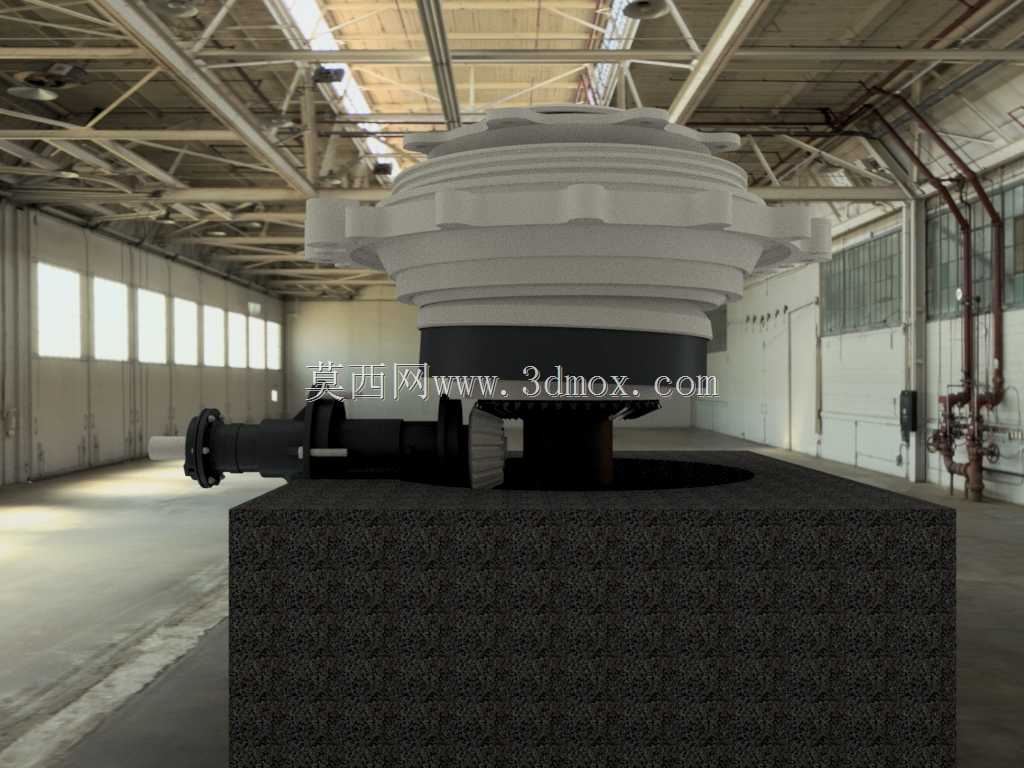

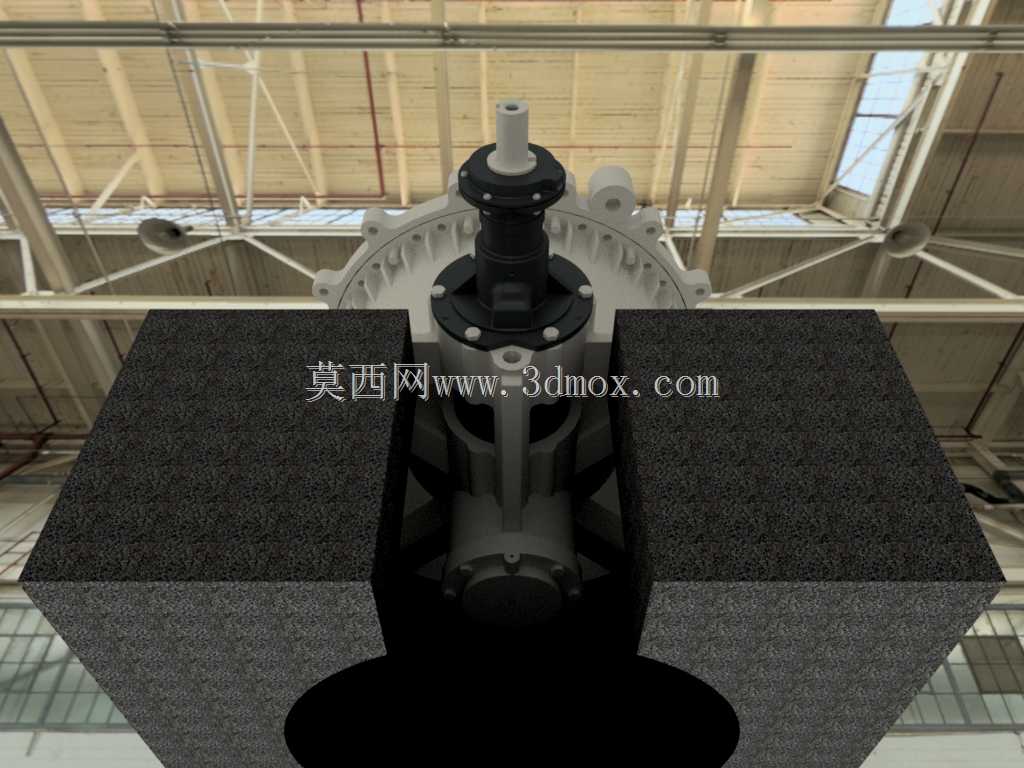

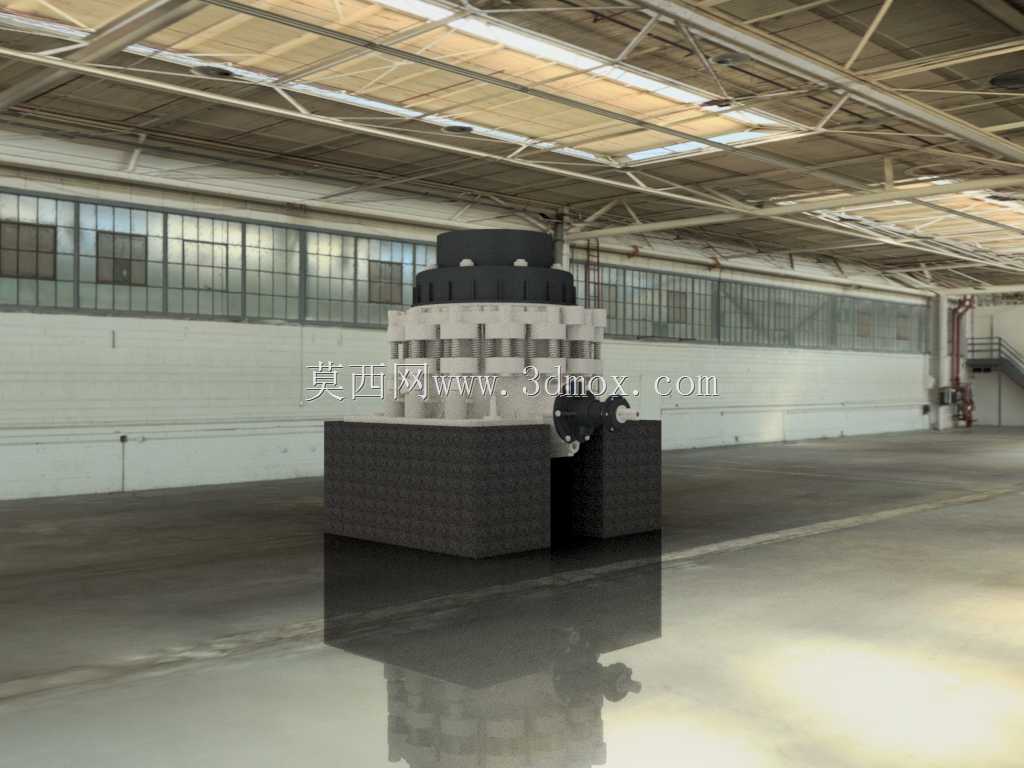

　　建模时需要重点表达机体上下法兰、调整环、支承套、传动部和基础框架之间的装配关系。上部环形区域通常涉及定锥、调整机构、锁紧结构和衬板压装位置；中部密集的外部构件体现了设备承受高破碎力时所需的连接刚度；侧向伸出的传动部则用于把动力传递至偏心套组件。对于结构设计人员来说，这些区域的尺寸关系直接决定检修顺序：衬板磨损后需要松开调整和锁紧结构，吊装上部部件；传动部异常时又要保证轴系、联轴器和护罩能够独立拆出，而不必移动整个主机。

　　在实际选型中，西蒙斯类型圆锥破碎机常被用于常规砂石厂和选矿厂的稳定破碎工况。它的优势在于结构成熟、承载能力强、适合连续运行，对高磨蚀性物料有较好的适应性；但在使用中也要求给料均匀，避免铁块或不可破碎物进入腔体内。设备周边通常需要配置给料机、筛分机、输送系统、润滑站和安全保护装置。若给料偏析，破碎腔一侧会过早磨损，产品粒型也会变差；若排料口调整不当，循环负荷和过粉碎现象都会增加。

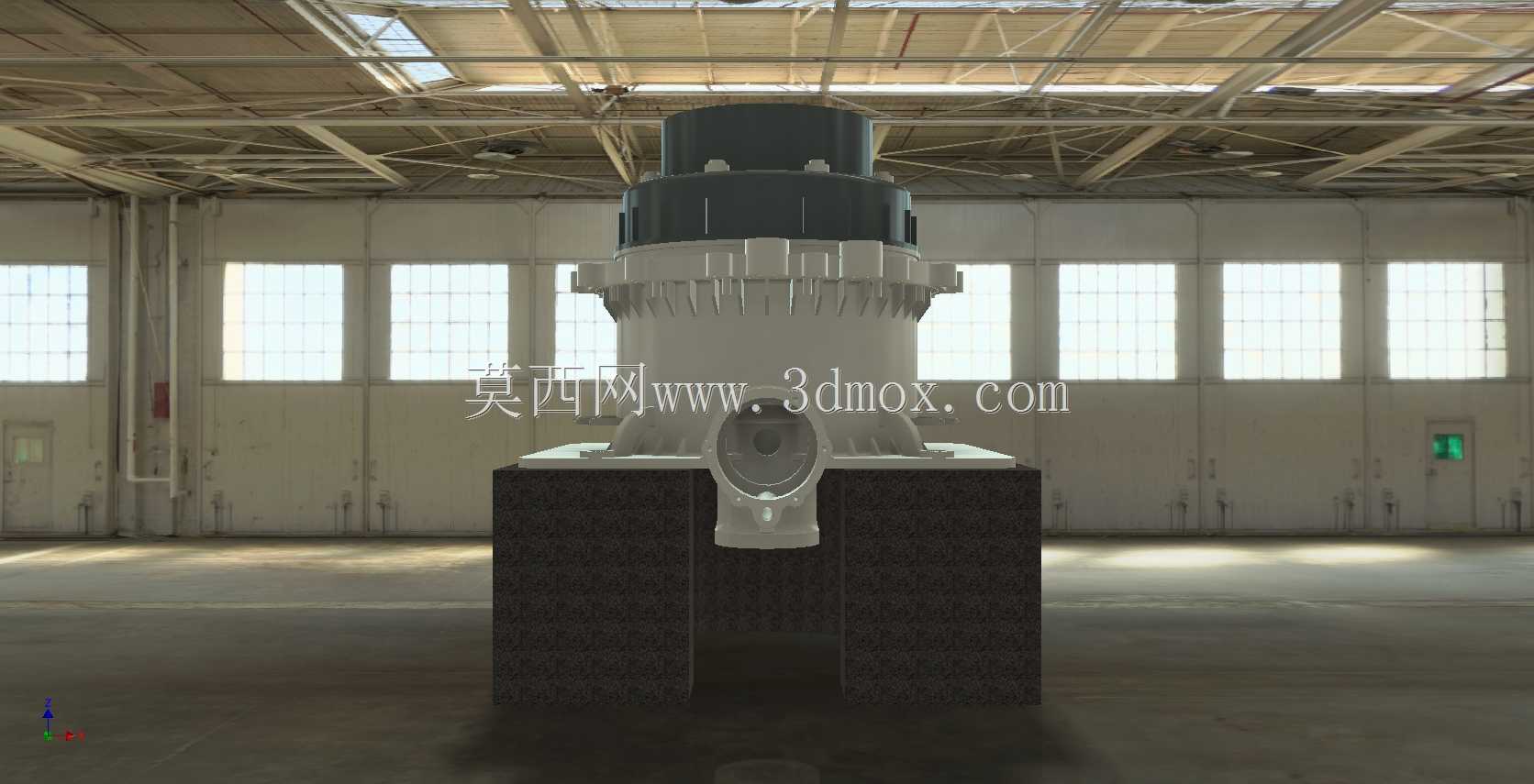

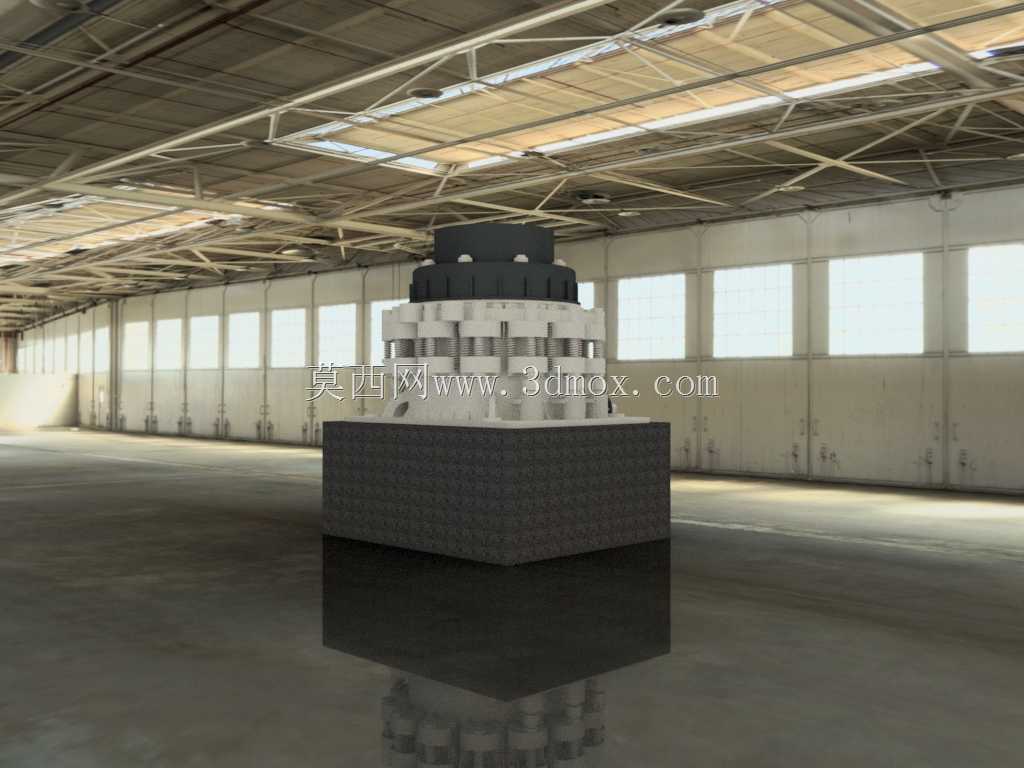

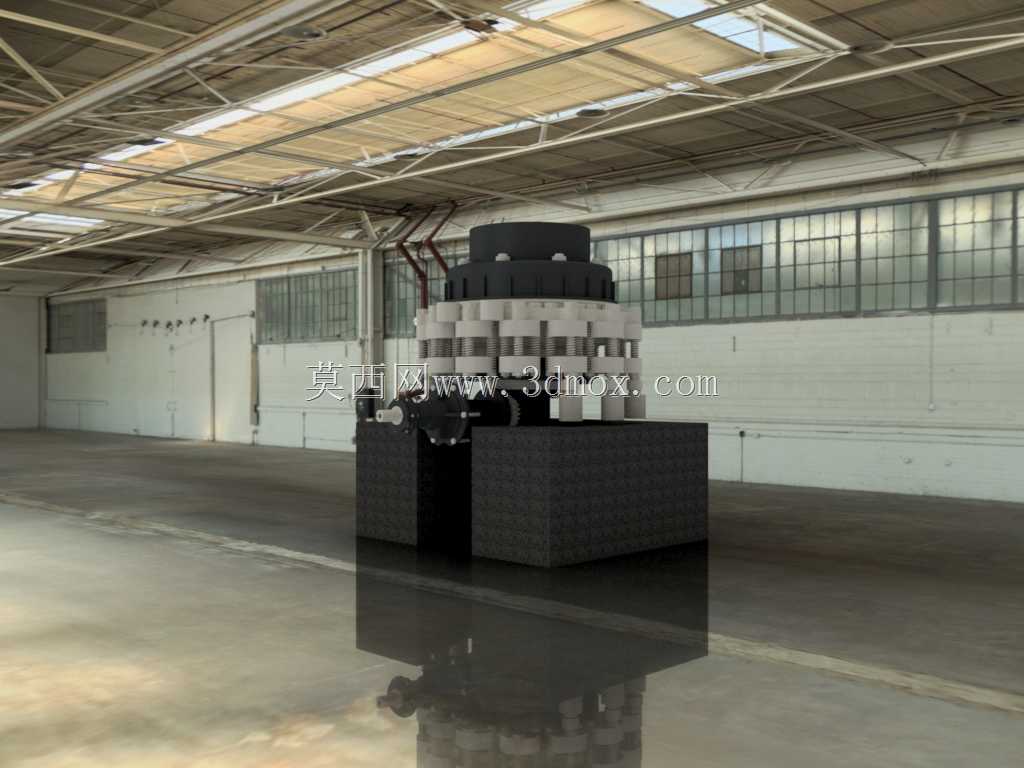

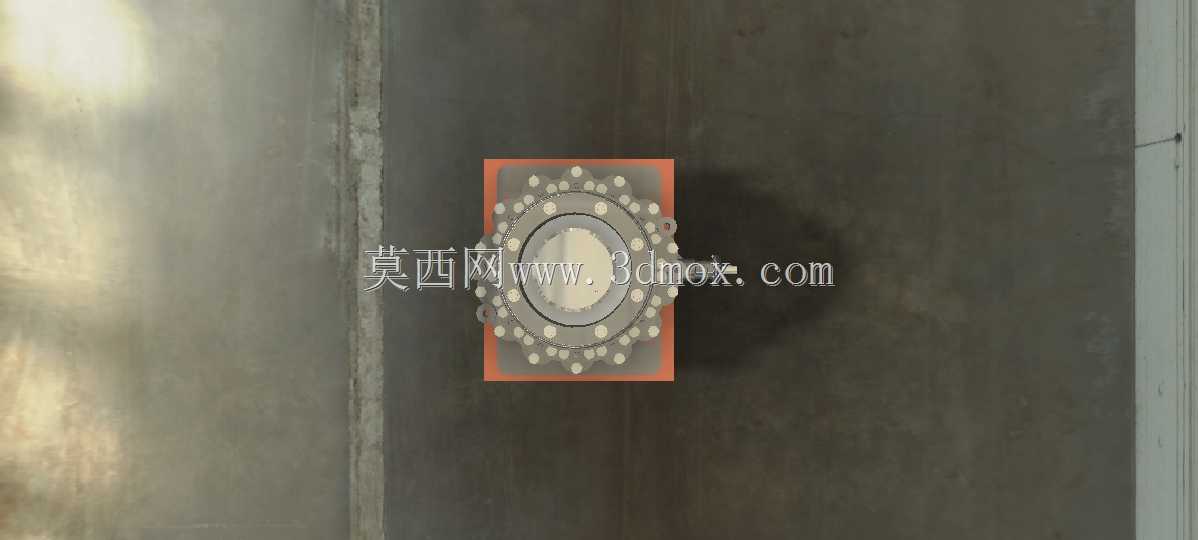

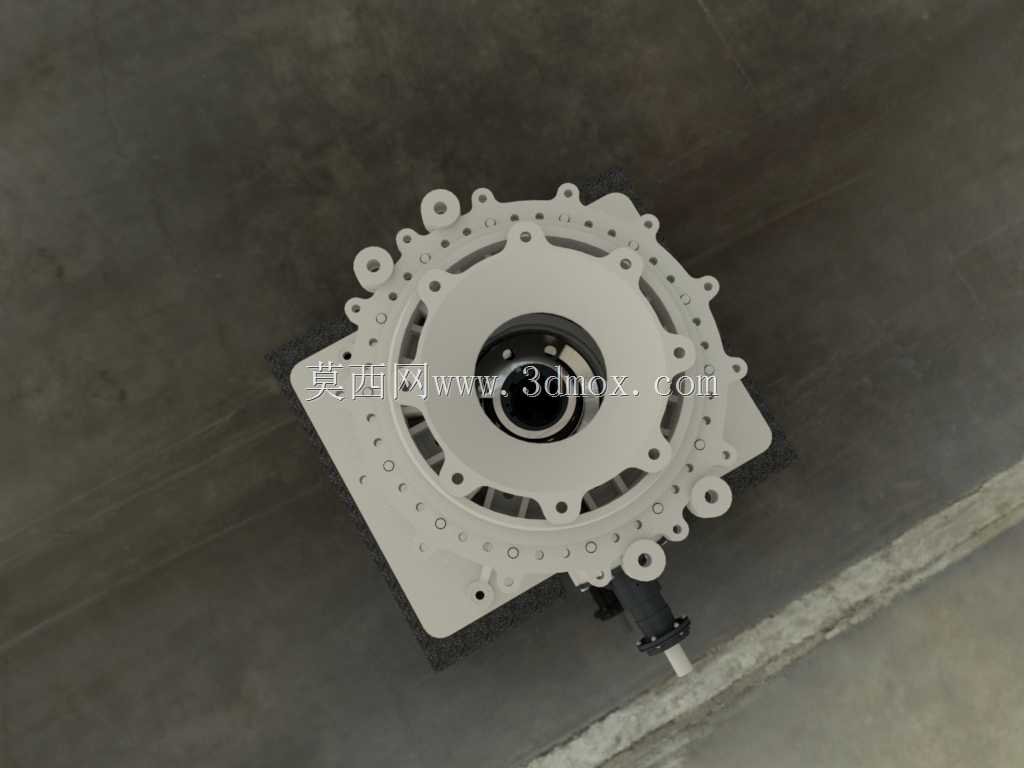

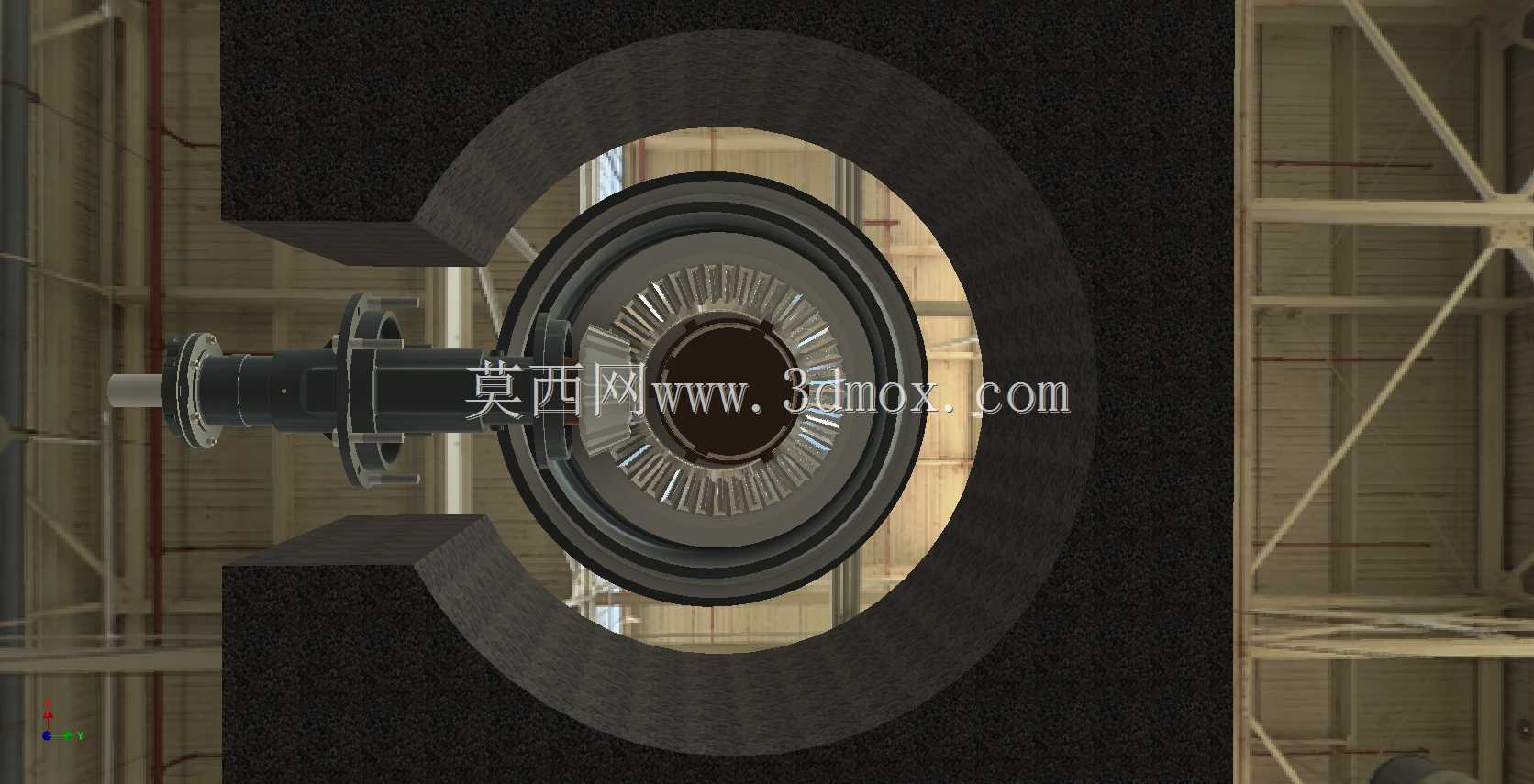

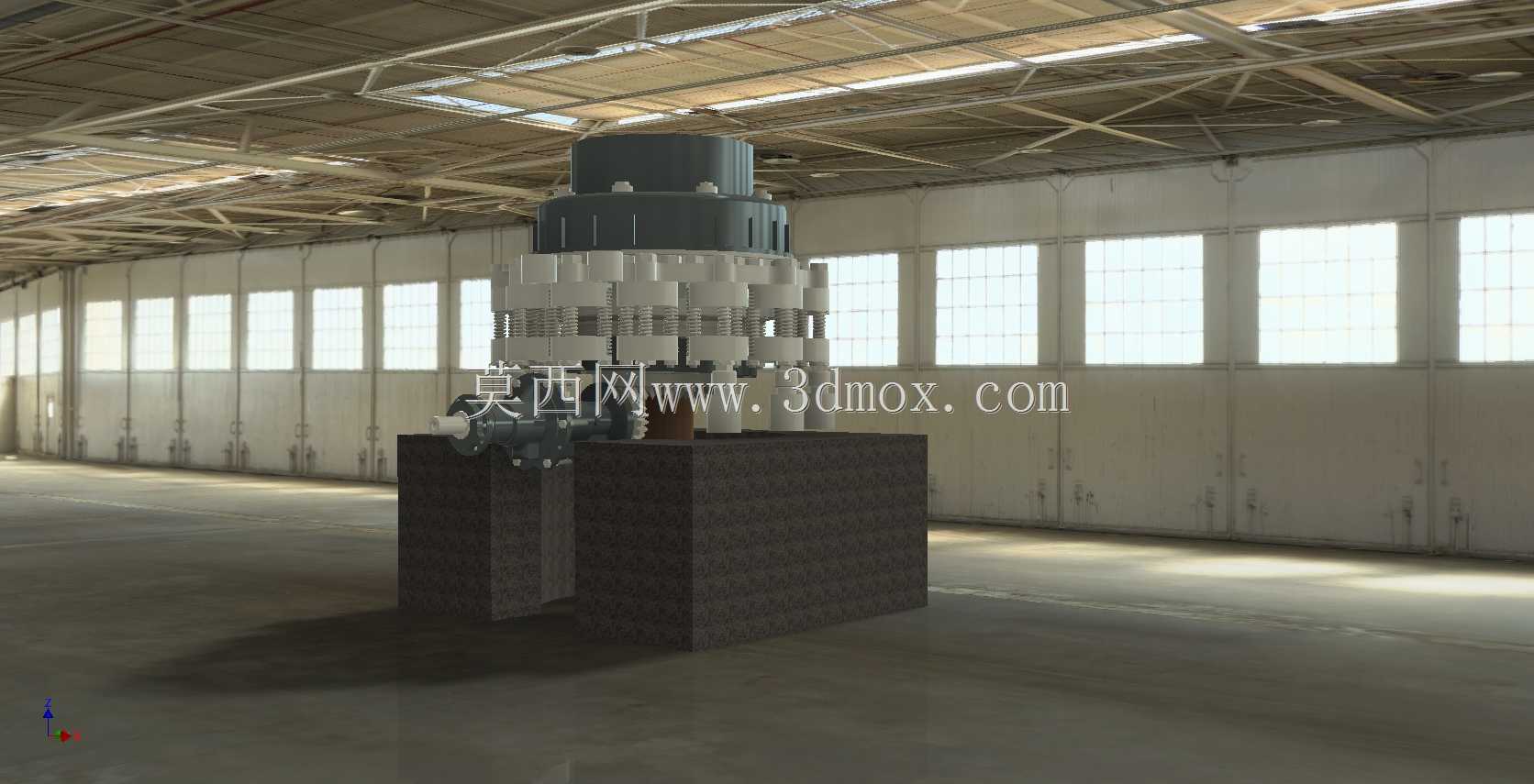

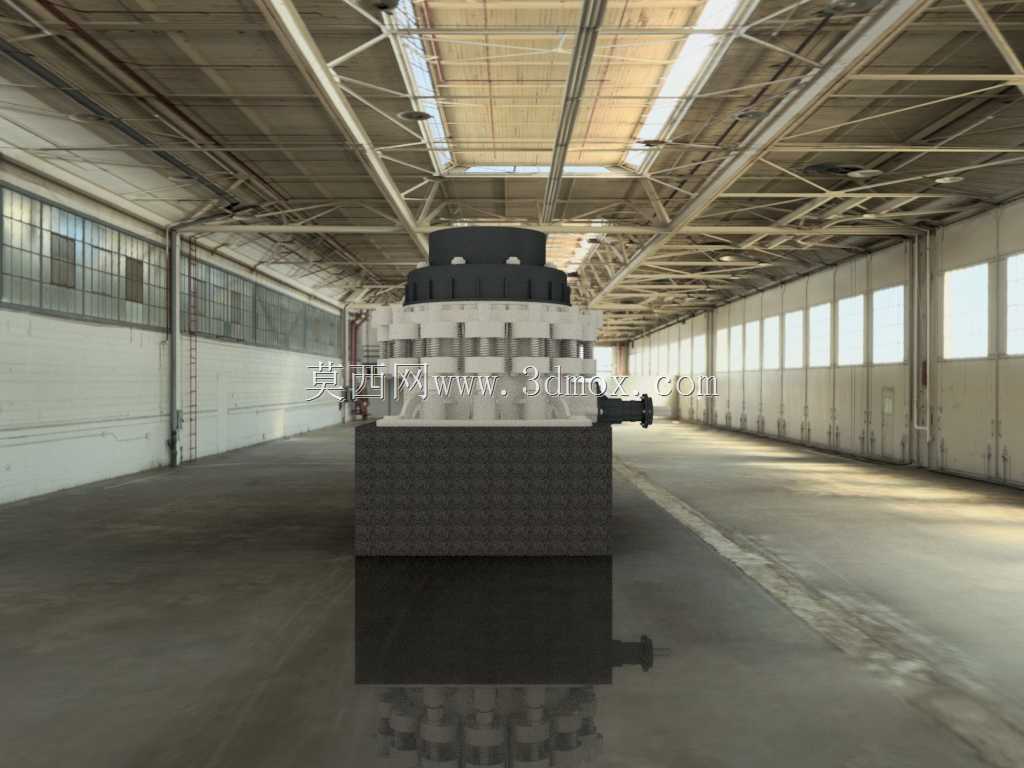

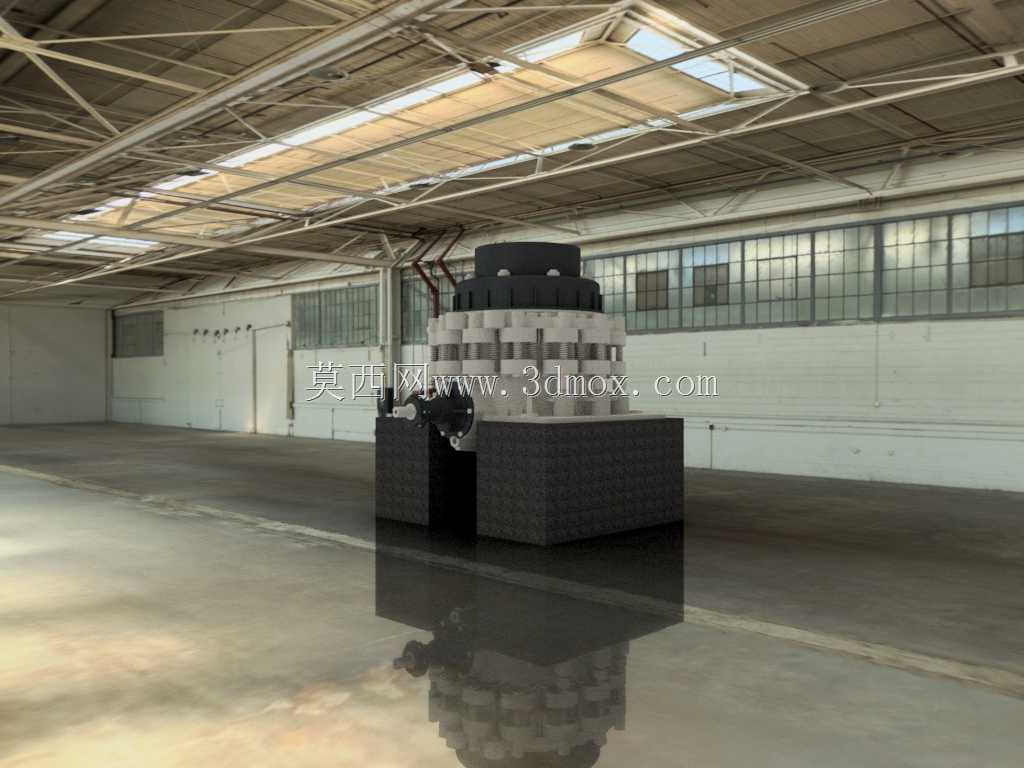

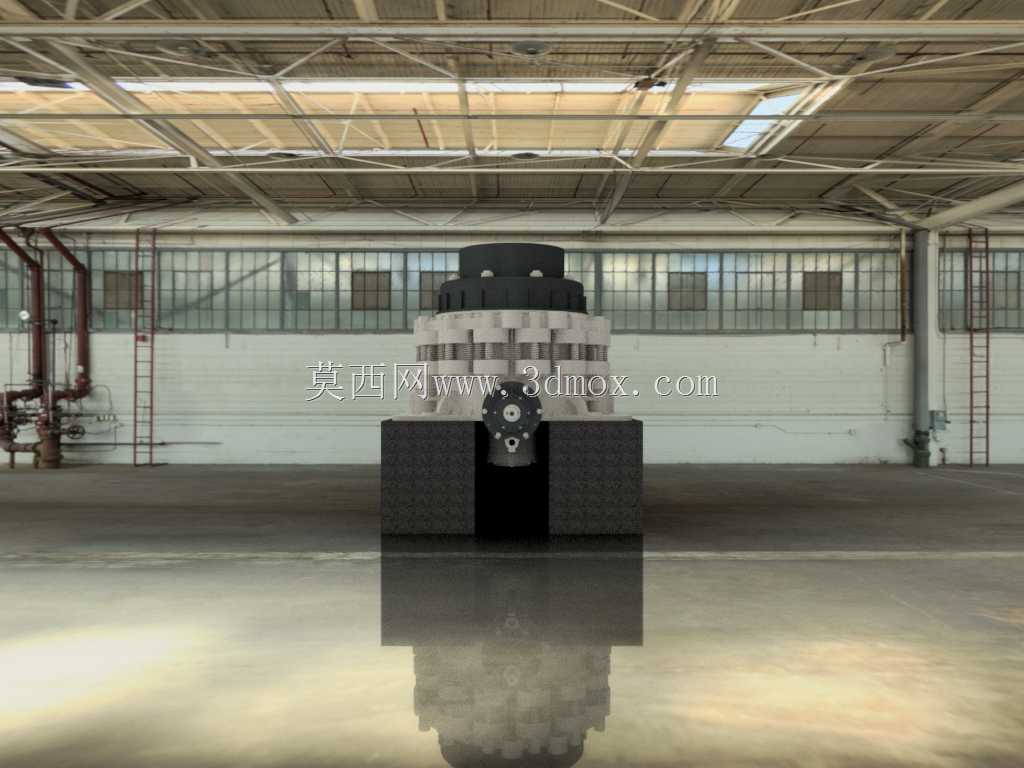

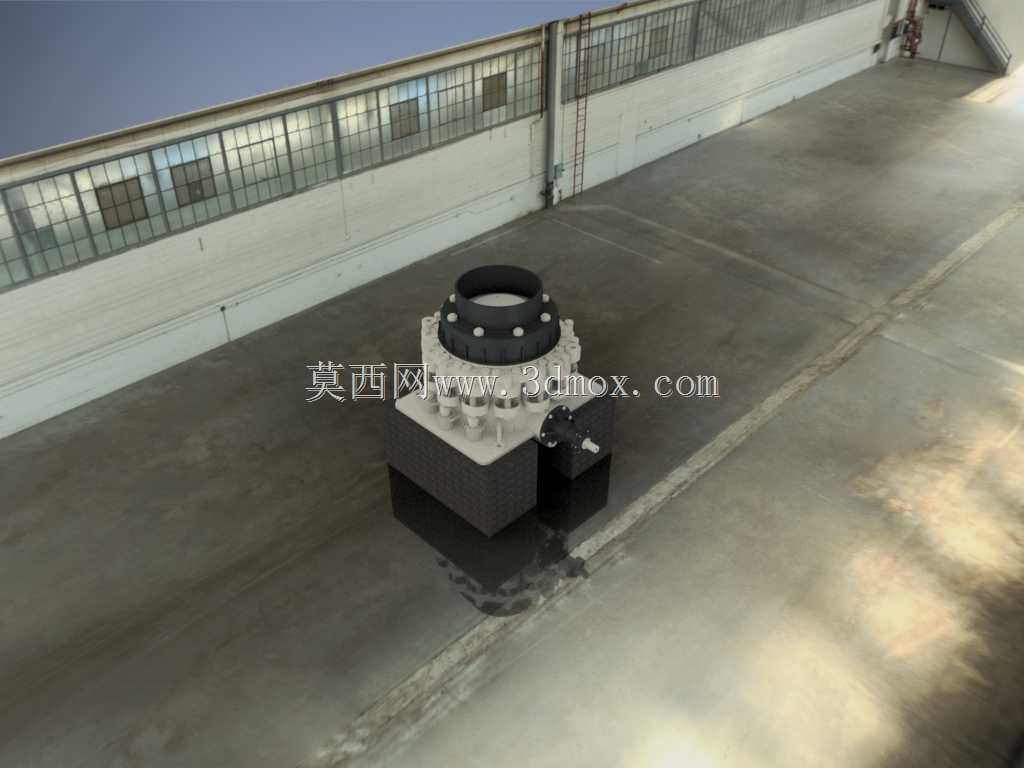

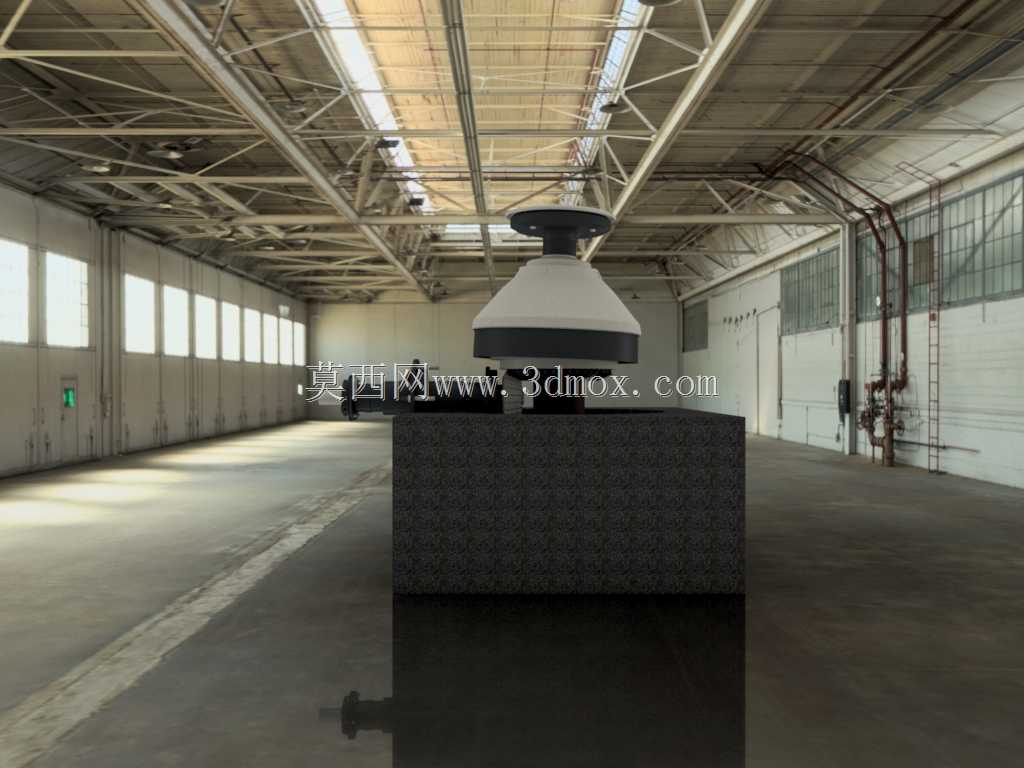

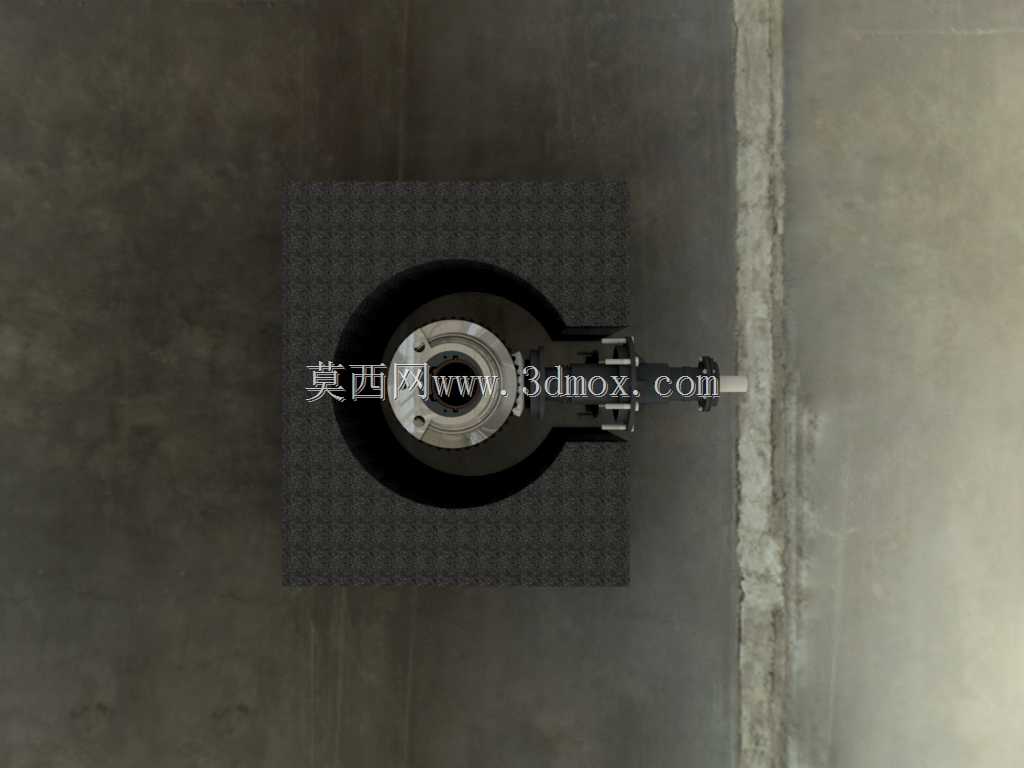

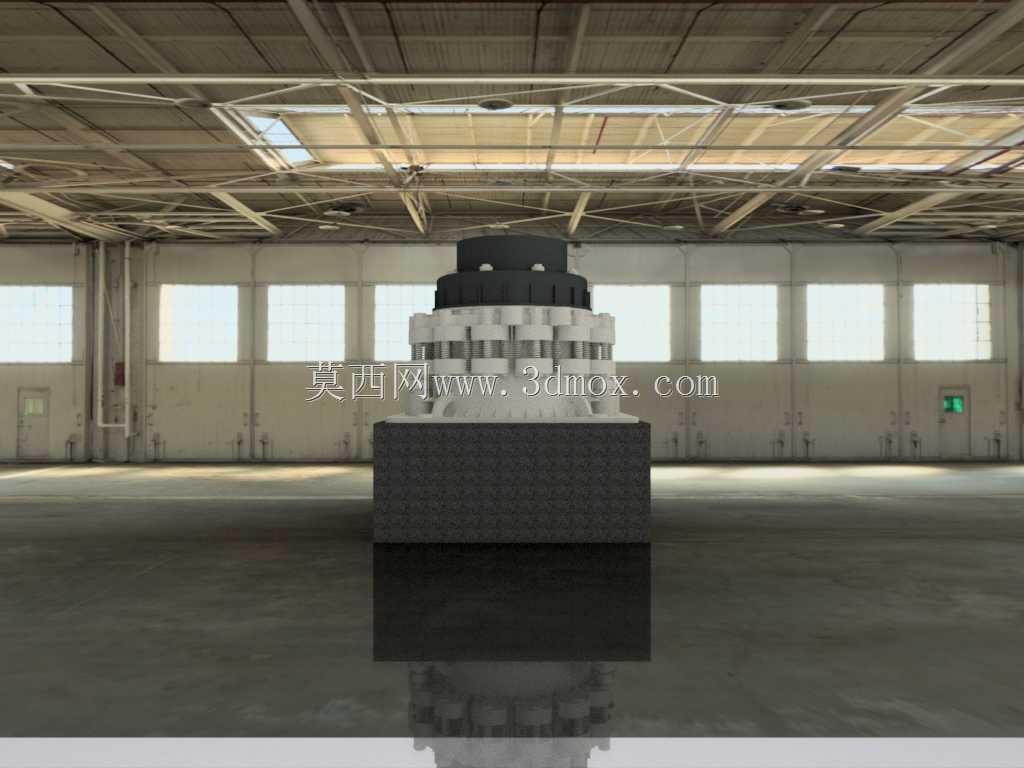

　　外形上，整机呈立式集中布置，上部直径较大，下部通过框架式基础收束并留出开放空间。这种形态有利于把巨大的破碎力通过机体传递到基础，同时让成品物料从底部排出。三维建模时应注意设备并非简单圆柱堆叠：上部各层法兰直径不同，外部紧固件沿周向分布，侧向传动部与主机中心存在明确高度和偏心关系；下部基座的支腿、横梁和开口位置也要与排料和检修需求对应。若用于生产线仿真，可以把给料点设在主机正上方，把出料输送方向布置在基座开口下方，并在周围预留叉车或吊装设备的通行宽度。

　　从维护角度看，衬板是直接接触物料的易损件，腔型轮廓决定物料在破碎区内的停留层数和受压次数。粗腔型适合较大进料和较宽排料范围，细腔型适合更小的成品粒度。设计基础时，还要考虑设备运行振动和冲击载荷，地脚区域不能与轻型钢结构平台简单等同处理。对于需要完成数字样机的工程人员，模型可用于校核设备占位、厂房高度、输送带搭接、检修吊装路径以及与上下游工艺设备的接口关系。
