二战经典P-39Q空中眼镜蛇战机三维结构

　　这款战机的三维结构还原，核心围绕其独有的中置动力布局展开，区别于同时期多数战机将发动机布置于机头的常规方案，该机型把动力单元安置在飞行员座舱后方的机身中段位置，通过贯穿座舱下方的长传动轴将动力输出至机头的螺旋桨驱动端，这种布局在建模时需要重点校准传动轴的同轴度公差，避免动力传递路径上的干涉问题，同时要匹配前三点起落架的收放空间——这也是该机型较早采用三轮车式起落架布局的设计特点，前起落架布置于机头下方，主起落架收纳于机翼中段下方的舱室内，建模时需要预留足够的收放行程边界，避免起落架动作时与机身蒙皮、副油箱结构产生碰撞。

　　从实际作战应用场景来看，该机型的中置布局带来了机头空间的冗余，得以在机头位置布置大口径航炮，炮管穿过螺旋桨桨毂中心位置，避免了航炮射击时的弹道与螺旋桨转动轨迹的同步协调问题，这一设计在对地支援、中低空缠斗场景下具备明显的火力优势，但同时也因为中置发动机的安装位置挤占了机身中部空间，导致涡轮增压装置的布置受到限制，无法维持高空环境下的动力输出效率，因此该机型的作战空域主要集中在中低空范围，三维建模时需要还原机身表面的蒙皮铆接结构、座舱盖的框架分割、尾翼的操纵面铰接结构，以及机腹副油箱的挂载接口细节，这些结构细节直接影响模型在仿真演示、航模改装参考场景下的实用性。

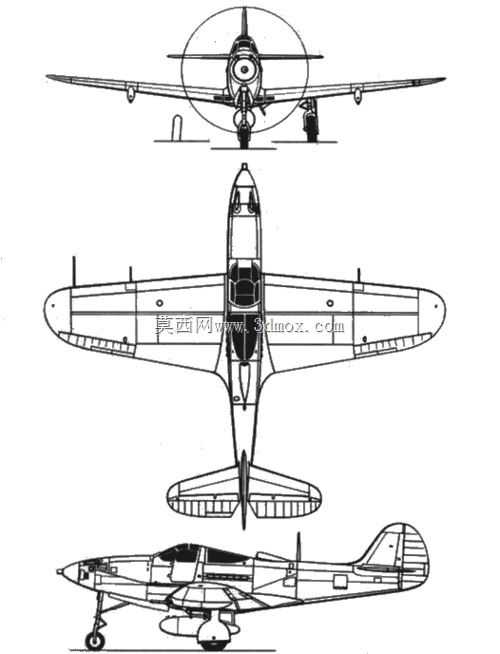

　　外形尺寸方面，该机型的机身长度与翼展比例适配中低空机动的需求，机身截面在发动机位置呈现略微收窄的流线型过渡，从机头螺旋桨桨尖到机尾尾椎的纵向轮廓需要保证气动曲面的连续性，建模时通过多段曲率连续的曲面拼接完成机身外形构建，机翼采用低单翼布局，翼型厚度从翼根到翼尖逐步递减，副翼与襟翼的铰接位置预留了操纵机构的安装空间，尾翼部分包含垂直安定面与水平安定面，操纵面的偏转角度范围按照实际战机的操纵边界进行参数化设置，可直接用于飞行动力学仿真的结构参考。

　　安装边界层面，机腹的副油箱挂载点采用标准的航空挂架接口，建模时还原了挂架的锁紧结构与油路接口位置，可拓展匹配不同的外挂载荷模型；起落架的减震支柱行程、机轮的轮胎形变范围都按照实际参数进行了结构约束，前起落架具备转向功能，可配合地面滑行状态的姿态调整；座舱内部的座椅位置、操纵杆布局、仪表板安装位都预留了内饰建模的装配基准，后续可根据需求细化座舱内部的细节结构。

　　从结构设计思路来看，该机型的中置发动机布局虽然牺牲了高空性能，但大幅优化了机头的重心分配，配合前三点起落架，地面滑行时的方向稳定性优于同时期的后三点起落架战机，降低了地面起降阶段的操作难度；发动机位于飞行员后方的设计，也在正面受弹时为飞行员提供了额外的防护屏障，搭配机头的重型火力配置，非常适合中低空的对地攻击与近距离缠斗任务，建模时针对这些结构特点，重点还原了动力传递路径的结构关系、各操纵面的活动边界、外挂点的安装接口，确保模型可用于结构教学、航模设计参考、军事仿真场景搭建等多个专业领域。
