二战梅塞施密特Bf109E战斗机三维建模

　　本次建模还原的Bf109E型战机，作为单座单发下单翼螺旋桨战斗机，其气动布局设计充分贴合前线制空作战的实际需求，整机采用全金属半硬壳单体结构，机身截面接近卵圆形，前段包覆发动机的整流罩做了收腰修型，既降低了正面迎风阻力，也为V型12缸液冷倒置发动机预留了充足的安装空间，发动机倒置的布局让机首上部线条更加平滑，有效改善了飞行员前向视野，同时也为机首安装的轴炮预留了同轴布置空间，避免了翼炮射击时的弹道交汇偏差问题。

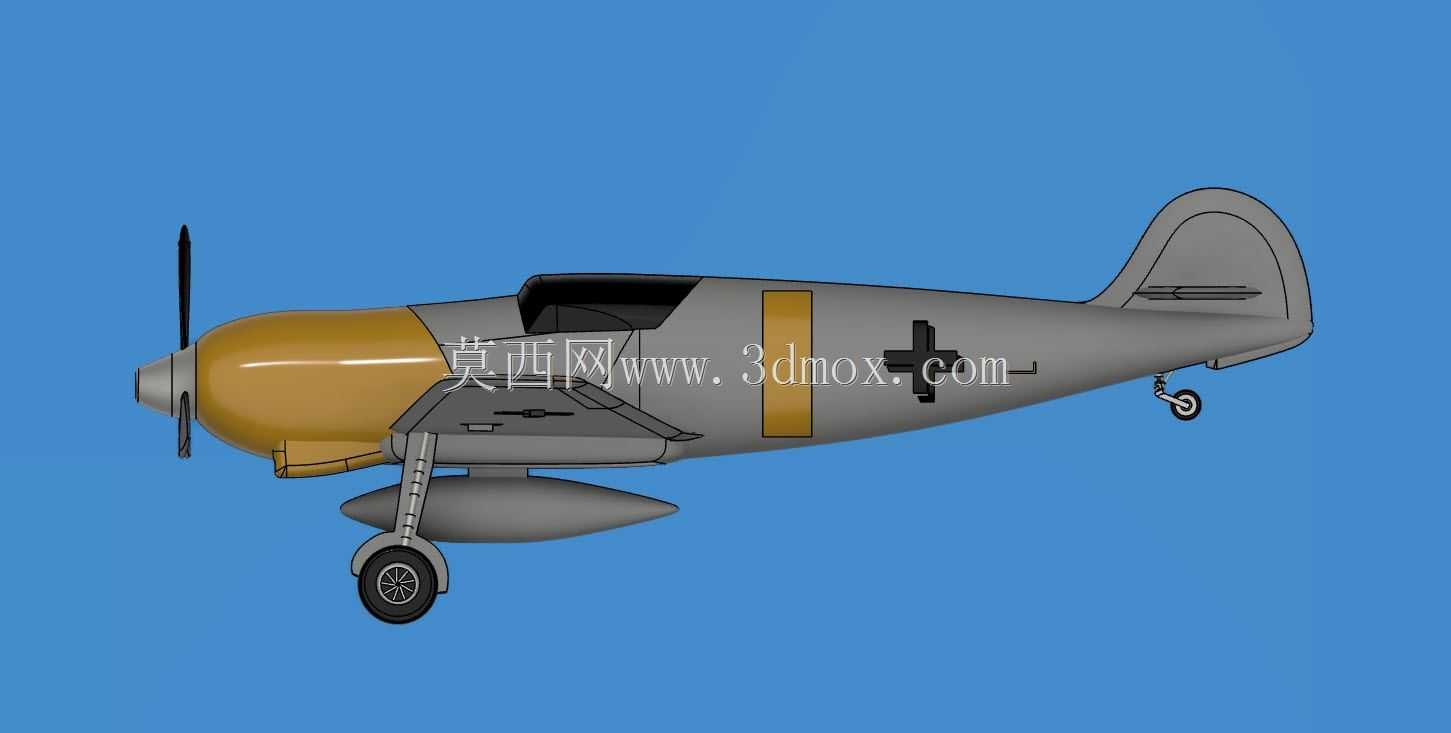

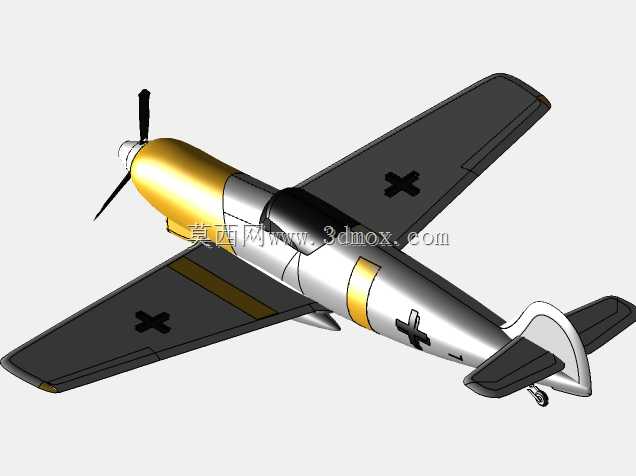

　　从结构设计细节来看，该机采用的封闭式雨篷与可收放后三点式起落架，在当时的作战场景下大幅降低了飞行阻力，主起落架安装于翼根位置，收放时绕转轴向内收入机翼中段，起落架支柱带有缓冲阻尼结构，能够适应前线简易跑道的粗暴降落场景，尾轮为可转向设计，与方向舵联动实现地面滑行转向，尾轮同样具备收放功能，高速飞行时收入机身尾部减少阻力。机翼采用梯形下单翼布局，翼型选择适配中低空高速飞行需求，翼内预留了航炮、弹药箱以及燃油管路的安装空间，翼尖做了圆弧修型，延缓翼尖失速的出现，提升水平机动时的操控稳定性。机身中部设置有自封油箱安装位，外部的黄色识别带为战区识别标识，机身侧面的战术标识区域预留了部队徽章、战绩标识的安装位置，机尾的垂直尾翼与水平尾翼采用对称翼型，操纵面通过拉杆与座舱内的操纵杆、脚蹬联动，舵面带有配平调整片，能够降低飞行员长时间飞行的操纵负荷。

　　从实际应用场景出发，该机型最初设计定位为高速截击机，后续在实战中拓展出了护航、对地攻击、夜间截击、战术侦察等多任务能力，建模过程中充分还原了不同任务构型下的挂载接口：机腹中线位置可挂载副油箱或者航空炸弹，机翼下可加装火箭弹发射架或者额外的航炮吊舱，不同挂载方案下的重心变化范围都在设计允许的边界内，不会影响飞行操控稳定性。座舱内部的布局围绕单人操作优化，仪表板集中布置在飞行员正前方，包含空速表、高度表、转速表、油温油压表等核心飞行参数仪表，操纵杆上集成了航炮射击与投弹按钮，油门杆布置在左侧面板，飞行员无需大幅度移动手部即可完成动力调整与武器操作，座椅为带有装甲防护的设计，背部与头枕位置的装甲板能够抵御后方来袭的轻武器弹药，提升飞行员战场生存能力。

　　建模过程中对各部件的安装边界做了精准还原：发动机与机身防火墙的连接点位置、起落架收放的运动行程、操纵面的偏转角度范围、座舱盖的滑动开启轨迹都严格参照实机结构，避免出现干涉问题。机首的螺旋桨为三叶可变距设计，桨叶角度可根据飞行速度与发动机转速自动调整，保证发动机始终在最佳工况区间运转，桨毂整流罩与机首线条顺滑衔接，减少气流分离。机腹的散热器进气口与排气口做了专门的流道设计，能够为液冷发动机提供足够的冷却空气流量，同时尽可能降低冷却系统带来的附加阻力，散热器风门可根据发动机温度自动调节开度，平衡冷却效率与阻力损失。

　　从结构强度设计来看，机身主承力梁贯穿前后，机翼与机身的连接采用多螺栓固定接头，能够承受大过载机动时的载荷，在进行俯冲、急转等战术动作时，结构变形量控制在允许范围内，保证操纵面的操控精度。蒙皮采用埋头铆钉连接，表面平整度高，减少摩擦阻力，所有维护口盖的位置都做了明确还原，包括发动机维护口、机枪检修口、油箱加注口等，地勤人员可在前线简易条件下快速完成日常维护与故障排查，提升战机的出动率。该机的整体尺寸适配前线机场的机库停放需求，翼展与机身长度的比例兼顾了水平机动性能与高速飞行性能，在中低空域的爬升率与盘旋性能都能够满足当时的空战需求，尾翼的布局设计保证了高速俯冲时的纵向稳定性，避免出现尾旋等失控工况。
