桌面级PCB加工专用CNC铣削设备结构

　　这款小型铣削设备的核心定位是面向电子制作场景的PCB精密加工需求，区别于大型工业铣床的大行程重负载设计，整套结构围绕小尺寸工件的高精度铣削、钻孔工序做了针对性优化，能覆盖单面板、双面板的线路铣刻、定位孔加工、外形裁切全流程工序，也可适配薄型亚克力、软铝等轻负载材料的小件加工，适合电子实验室、个人创客空间、小批量打样场景使用，无需大型设备的占地与配套成本，就能完成常规PCB制板的机加工环节。

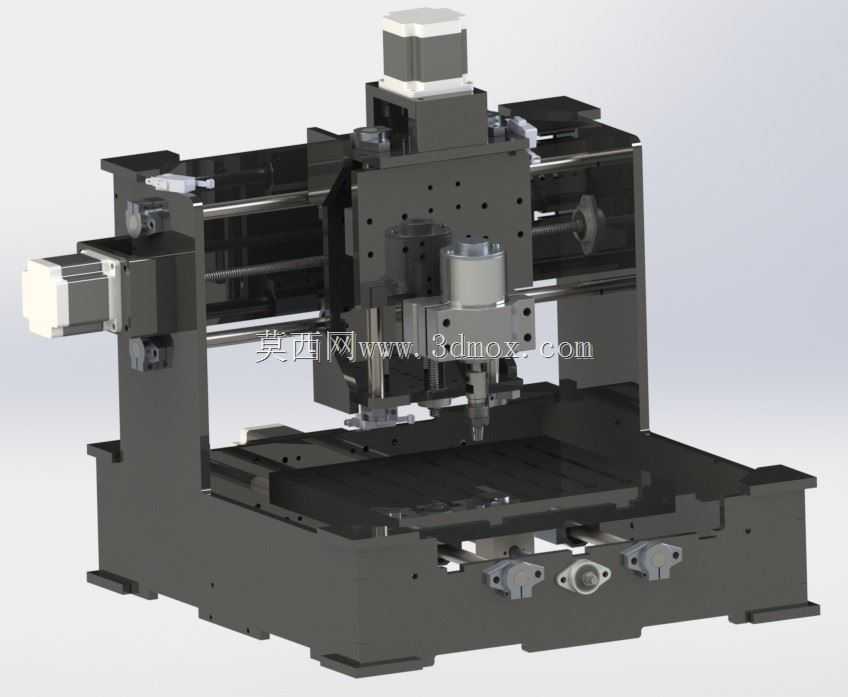

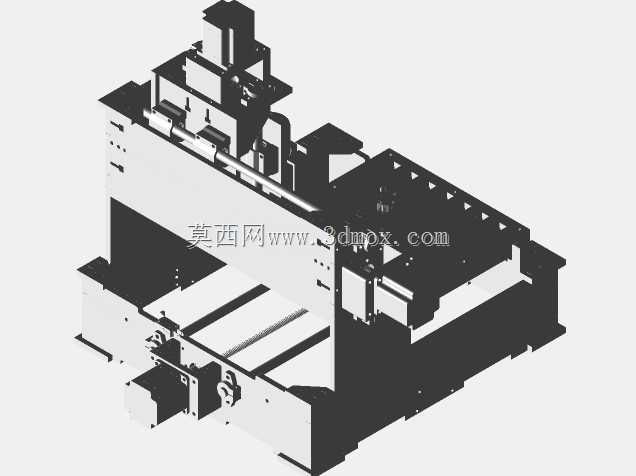

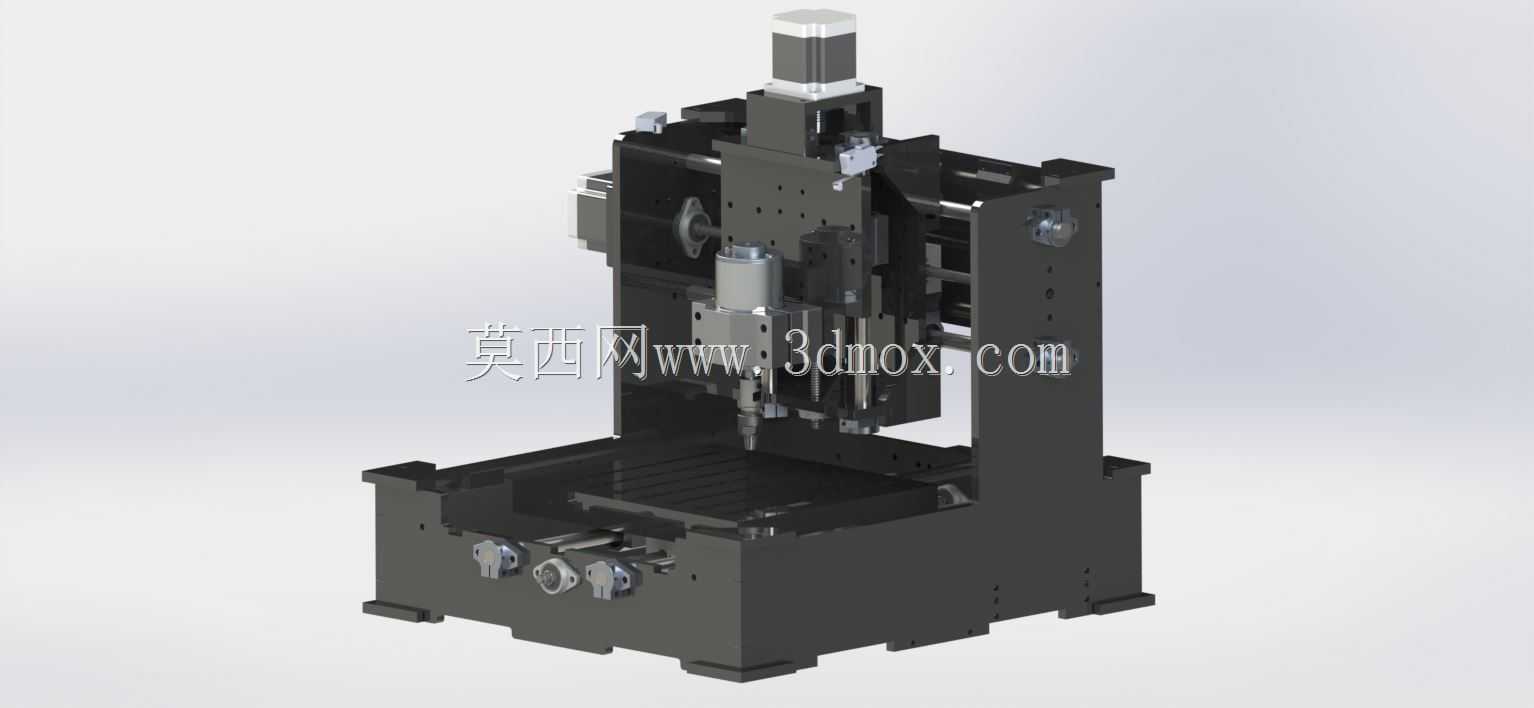

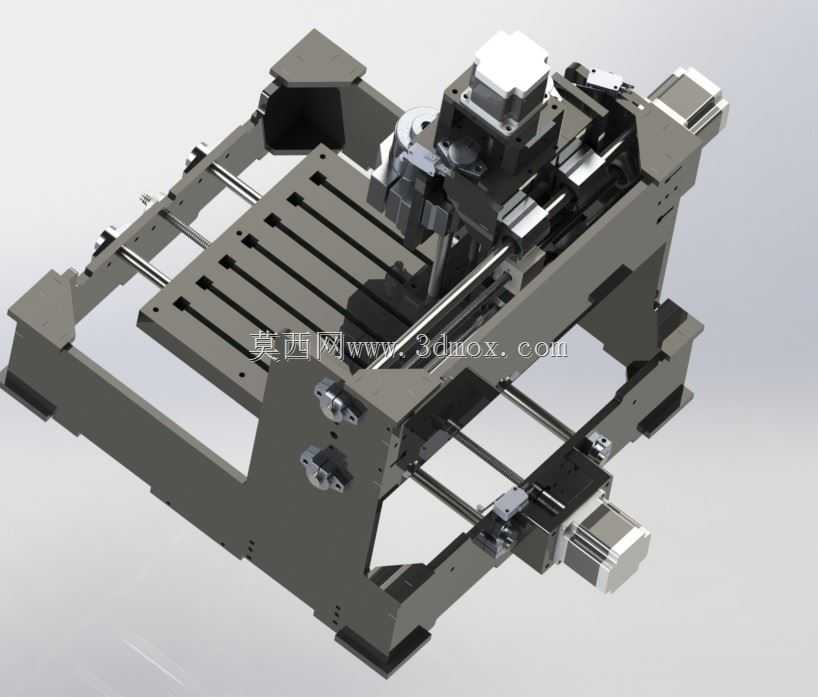

　　从结构布局来看，设备采用经典的龙门动台式传动架构，Z轴主轴组件搭载在X向横梁滑台上，Y轴带动工件台做前后进给，这种布局能在有限的占地空间内最大化有效加工行程，同时保证各轴传动的刚性平衡。机架主体采用亚克力板材拼接装配，相比金属焊接机架，加工装配门槛更低，自重更轻，同时能满足小负载铣削的刚性需求，不会因为切削力过大产生结构形变影响加工精度。整套设备的外形边界控制在390mm×420mm×380mm，可直接放置在常规工作台面上使用，不需要额外做设备基础安装，接电即可完成调试运行。

　　传动系统的选型完全匹配PCB加工的负载特性，X、Y轴采用直径12mm的硬轴作为线性导向基准，搭配SCS12UU直线轴承做滑动支撑，摩擦阻力小，进给顺滑，能保证铣削过程中走刀的平稳性，避免出现线路边缘毛糙、孔位偏移的问题；Z轴同样采用同规格硬轴与直线轴承配置，带动主轴做上下进给，满足不同厚度板材的下刀深度控制需求。进给驱动采用23型步进电机，搭配导程8mm的丝杠做传动，能精准控制各轴的进给位移，保证0.1mm级的走刀精度，完全匹配PCB线路加工的公差要求。

　　主轴单元选用1800转的高速钻削主轴，转速区间刚好适配PCB板材的铣削钻孔需求，既不会因为转速过低导致板材崩边，也不会因为转速过高造成刀具过快磨损，主轴夹持部位可适配常规PCB铣刀、钻头，换刀操作便捷，能快速切换不同工序的加工刀具。设备的有效加工行程控制在180mm×200mm，可覆盖绝大多数常规尺寸的PCB板加工需求，工作台面预留了通用装夹点位，可采用压板、台钳等多种装夹方式固定工件，适配不同外形的加工坯料。

　　在设计细节上，各轴的行程限位位置做了冗余设计，避免超程运行造成的传动部件碰撞损坏，丝杠与电机的连接部位采用同轴度适配结构，减少传动过程中的径向跳动，提升进给平顺性。导向硬轴的安装座做了同轴度校准基准，装配时可快速调整轴系平行度，避免出现滑台卡滞、进给阻力不均的问题。整体结构的装配逻辑采用模块化设计，各个功能单元可独立拆装，后期维护更换部件时不需要整体拆解设备，降低了运维难度。

　　实际使用过程中，这套结构的铣削精度可满足线宽0.2mm以上的PCB线路加工需求，钻孔定位误差可控制在0.05mm以内，完全能满足常规电子电路的制板精度要求。相比传统的化学腐蚀制板方式，这种机加工方式不需要化学药剂，更加环保，且加工流程更短，打样效率更高，可快速完成从设计文件到实物板材的加工转化。针对薄型板材加工场景，Z轴的下刀深度可做微米级微调，避免出现铣穿垫板、损伤工作台面的问题，同时可根据不同板材的材质特性调整进给速度与主轴转速，适配多元化的小件加工需求。
