双工位龙门式多轴作业加工设备结构

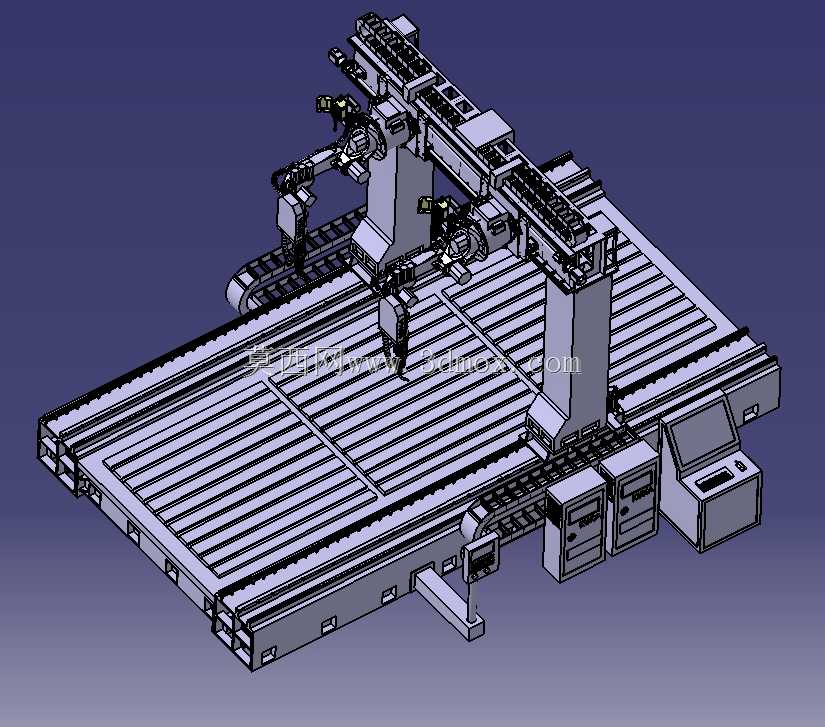

　　这套龙门结构设备的三维设计，核心面向大尺寸平面类工件的加工作业场景，常见于大型板材的铣削、钻孔、涂覆、检测等工序，也可适配多工位协同的自动化产线上下料、工件转序作业，在钣金加工、大型构件装配、光伏板材加工、轨道交通构件预处理等场景中都有广泛适配空间。从结构布局来看，设备采用双侧立柱支撑横梁的经典龙门架构，横梁上搭载两组可独立移动的作业执行端，每组执行端都配置多轴运动模组，可实现X、Y、Z三个直线轴的进给，同时末端可搭载旋转轴适配不同角度的作业需求，相比单龙门头的设备，双执行端的设计可同时对同一台面上的两个工件开展同步作业，也可针对大尺寸工件进行分区协同加工，大幅提升单位时间内的作业效率。设备的工作台采用格栅式台面设计，

　　台面预留标准的T型槽安装位，可适配不同规格的工装夹具，方便不同外形尺寸的工件快速装夹定位，格栅结构同时兼顾了排屑需求，加工过程中产生的切屑、废液可直接通过格栅间隙落入下方的收集槽，减少台面积屑对运动精度的干扰。设计过程中，双侧立柱的底部与地面基础的连接位置预留了调整垫铁安装位，可在设备安装阶段对整机水平度进行精细调整，抵消地面平整度误差对运动精度的影响；横梁与立柱的连接采用重载线性导轨搭配齿轮齿条传动的组合，兼顾大行程运动的承载能力与传动精度，避免长行程下丝杠传动容易出现的挠性变形问题。两组作业头在横梁上的运动采用独立的伺服驱动配置，各自配备独立的拖链管路系统，动力线缆、信号线缆、气路管路都内置在拖链内，随运动部件同步移动，

　　避免管线外露造成的拉扯、磨损风险，同时拖链的弯曲半径经过匹配计算，满足全行程运动下的管线弯折寿命要求。设备侧面集成了电气控制柜与操作终端，控制柜内预留了PLC、伺服驱动器、气源处理元件的安装空间，操作终端采用悬臂式安装，可根据操作人员的站位调整角度与位置，方便作业前的参数设置、作业中的状态监控以及异常情况的紧急停机操作。从安装边界来看，设备的整体宽度适配常见的工业厂房大门通行尺寸，安装时不需要对厂房墙体进行额外拆改，设备底部的承重要求经过核算，适配常规的工业厂房地面承重标准，不需要额外做特殊的地基加固（大负载定制版本除外）。运动行程设计上，X轴覆盖整个工作台的长度方向，Y轴覆盖工作台的全宽范围，Z轴行程可满足不同高度工件的作业需求，

　　末端执行端的安装法兰采用标准接口设计，可根据实际工艺需求快速更换加工主轴、涂覆枪、检测探头、夹爪等不同作业部件，不需要对整体结构做大幅改动，提升了设备的工艺适配性。在刚性设计层面，横梁采用箱型焊接结构并经过时效处理，减少长期负载下的结构变形，立柱与底座的连接位置采用加强筋布局，抵消高速运动下的结构振动，保证作业过程中的末端精度稳定。导轨的安装面都设计了工艺凸台，方便加工阶段的精度磨削，也便于后期维护时的导轨更换与精度校准，所有运动轴都配置了硬限位与软限位双重保护，避免超程运动造成的结构碰撞损坏，润滑系统采用集中自动润滑设计，可定时定量给导轨、传动部件加注润滑脂，减少人工维护的工作量。
