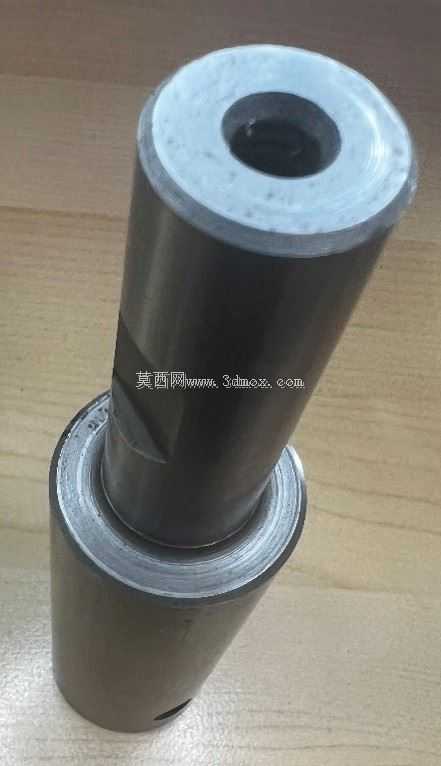

在现场钢结构钻孔、小型立式铣削加工场景中,空心环形刀具的装夹同轴度直接决定孔位加工精度、刀具使用寿命以及作业过程的安全性,这款适配心轴正是为解决3/4英寸标准柄环形刀具与通用直柄输出主轴的衔接问题设计的转接构件。从实际加工工况出发,这类心轴最常应用在便携式磁性钻床、小型台式立铣的刀具装夹环节,这类设备的输出主轴多为标准直柄接口,而大直径环形开孔刀具的柄部为统一的3/4英寸双平面定位结构,无法直接装夹,必须通过适配心轴完成扭矩传递与同轴定位。

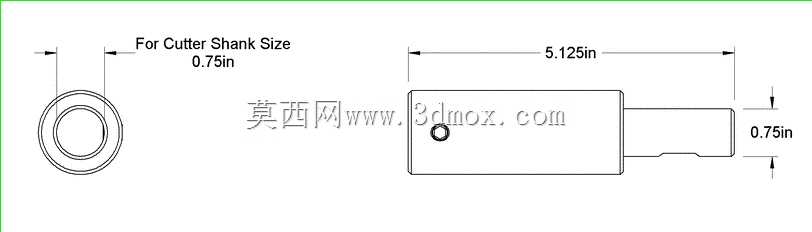

设计过程中首先明确了装夹边界:心轴与设备主轴连接的一端为直径7/8英寸的标准直柄,柄部加工有单平面锁紧位,可匹配市面绝大多数磁性钻、立铣头的钻夹头或ER锁紧套的装夹范围,直柄的圆柱度公差控制在0.005mm以内,保证装夹后主轴与心轴的同轴度误差不超过0.01mm,避免高速转动时出现径向跳动打刀的问题。心轴主体为空心圆柱结构,内孔尺寸严格匹配3/4英寸环形刀具柄部的插入深度,内孔壁的粗糙度控制在Ra1.6,既保证刀具柄部可以顺畅插入,又不会因间隙过大造成装夹偏斜。

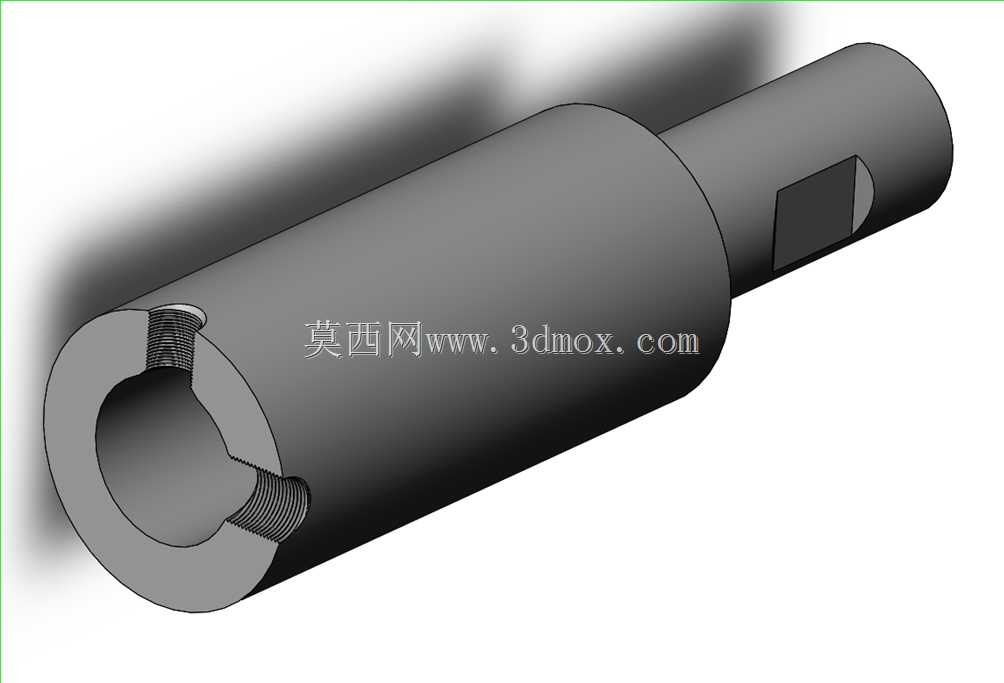

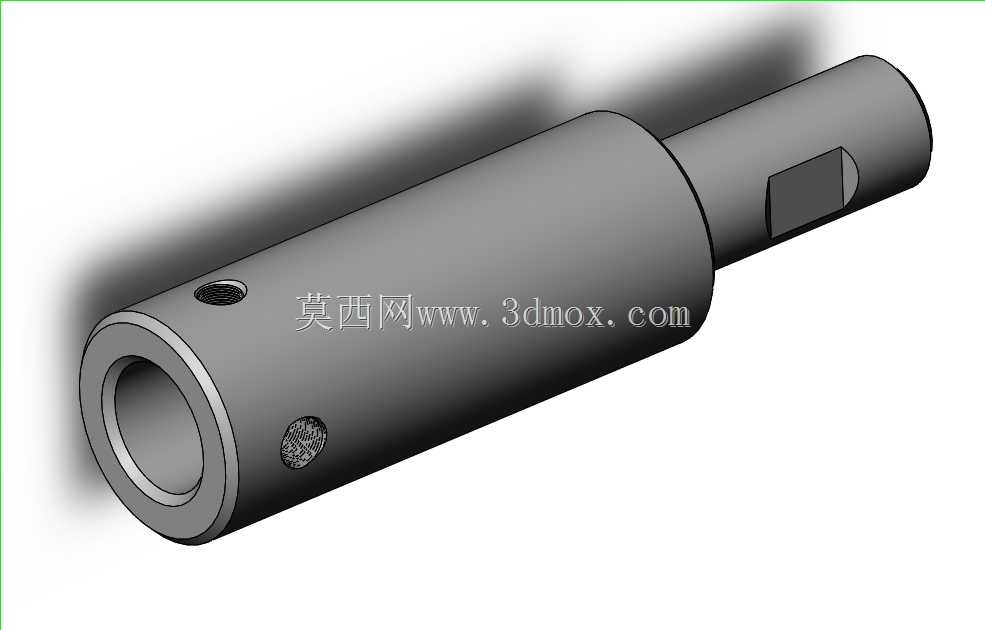

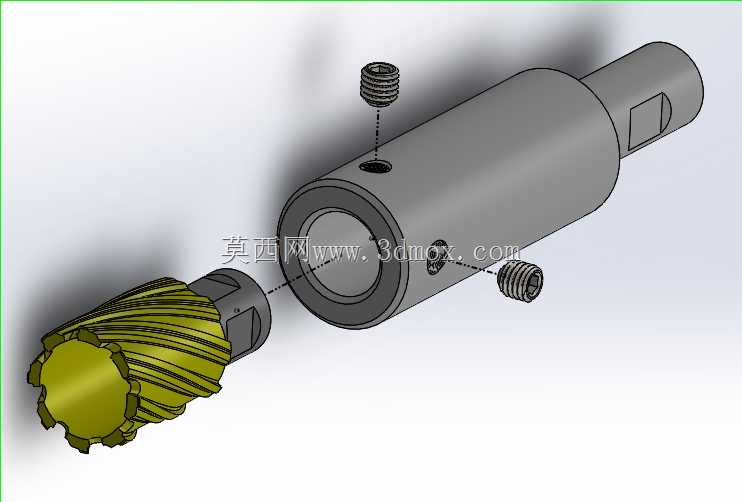

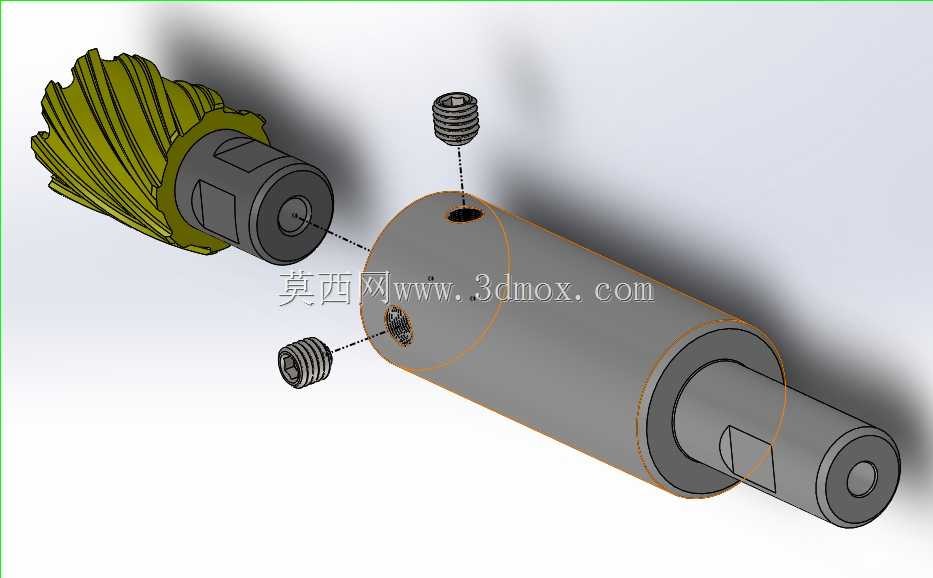

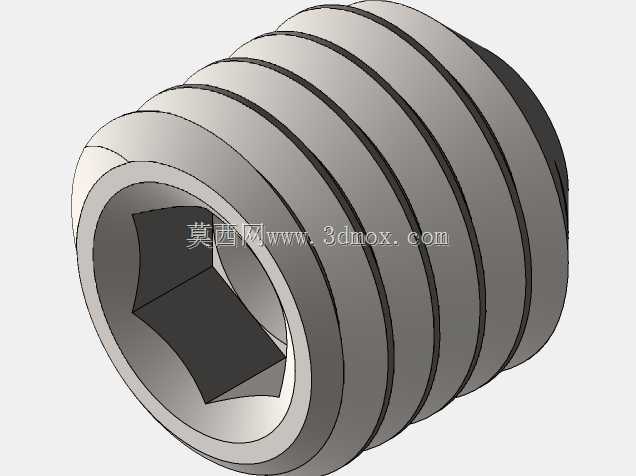

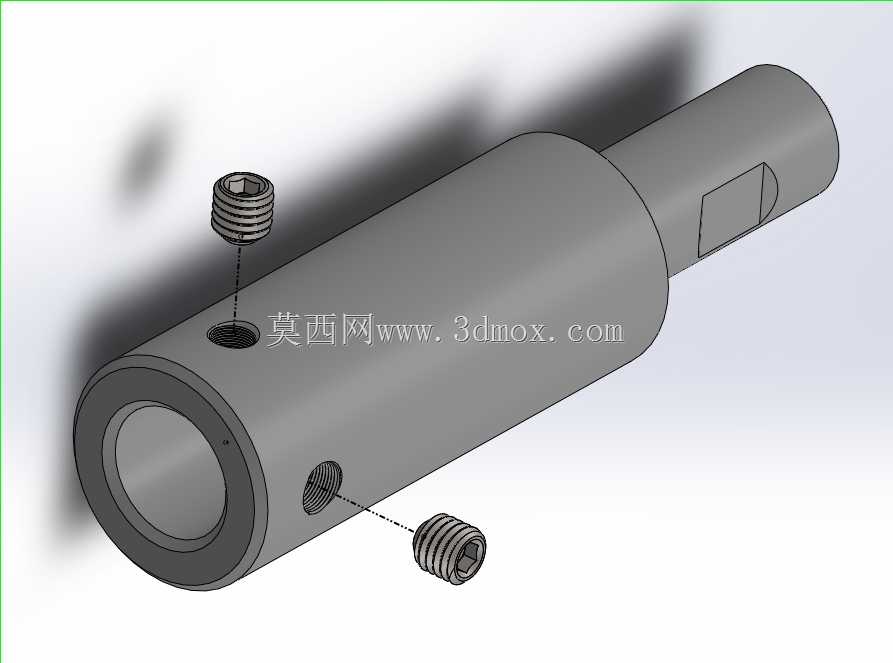

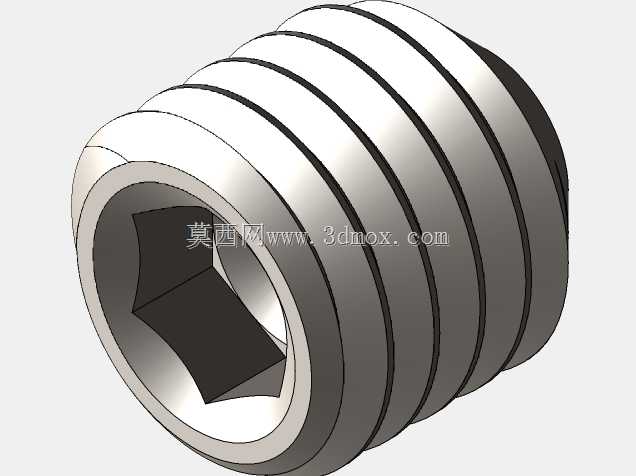

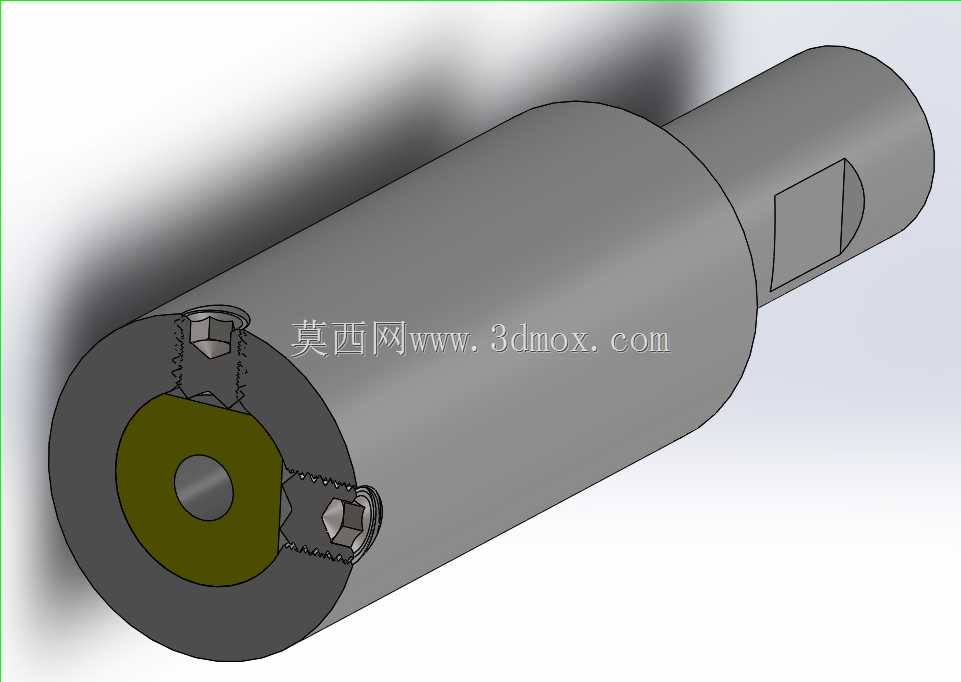

定位结构的设计充分考虑了现场装夹的便捷性与锁紧可靠性:心轴侧壁设置两个M8-1.25规格的螺纹孔,配套8mm长度的内六角紧定螺钉,安装时两个紧定螺钉分别对准环形刀具柄部的两个铣削平面,拧紧后螺钉端面与平面完全贴合,一方面可以传递主轴输出的扭矩,避免钻孔过程中刀具与心轴发生相对转动,另一方面可以限制刀具的轴向窜动,保证钻孔深度的控制精度。心轴的总有效长度为5.125英寸,这个尺寸是经过多轮工况验证确定的:既保证刀具插入后有足够的配合长度承受大进给钻孔时的切削力,又不会因为心轴过长导致刚性下降,在加工厚钢板时出现振纹。

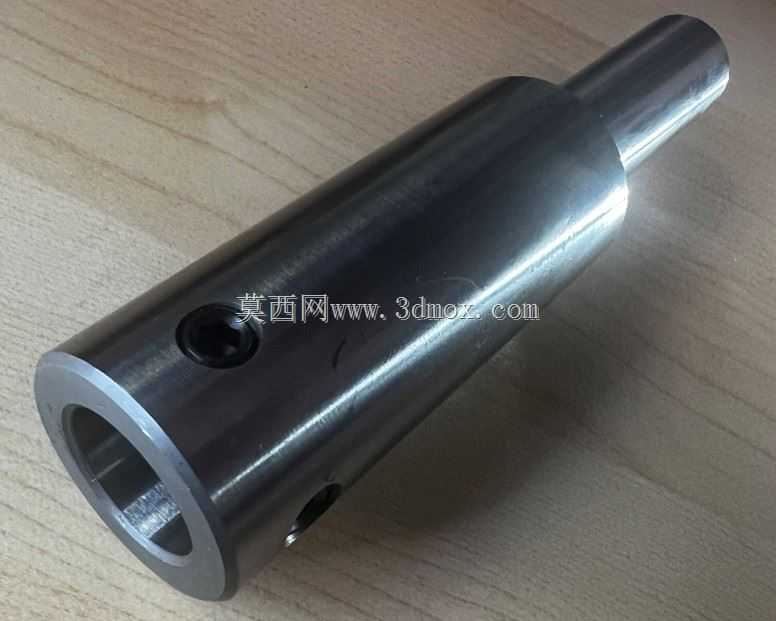

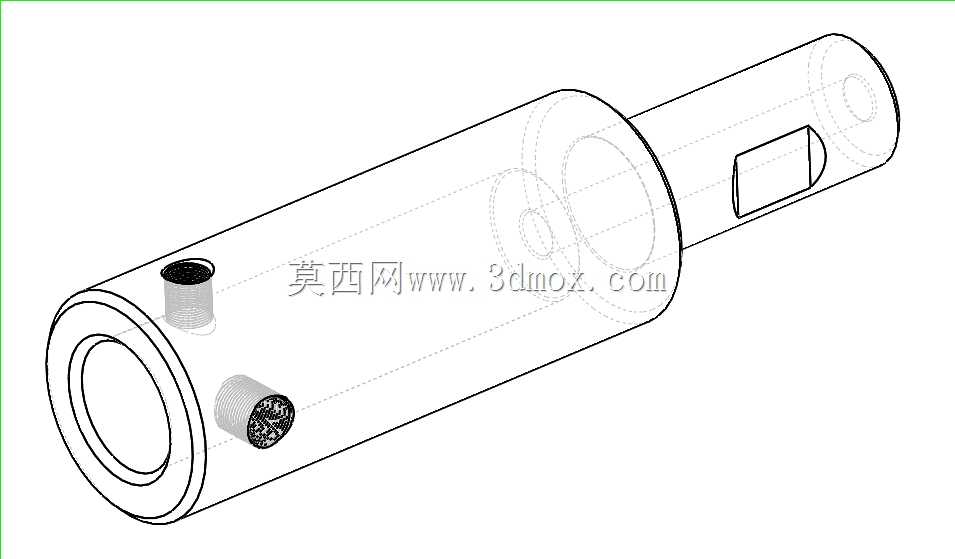

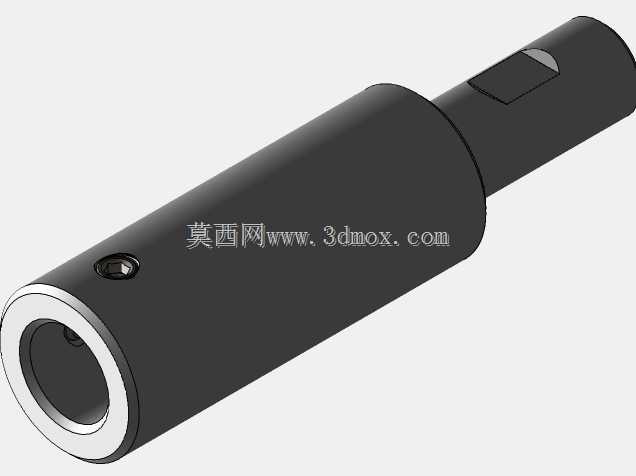

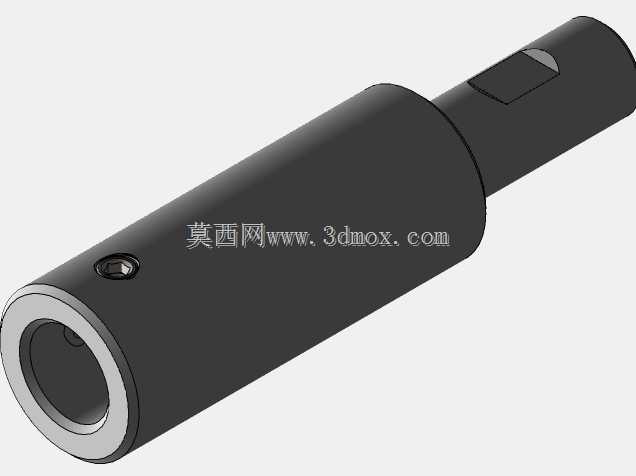

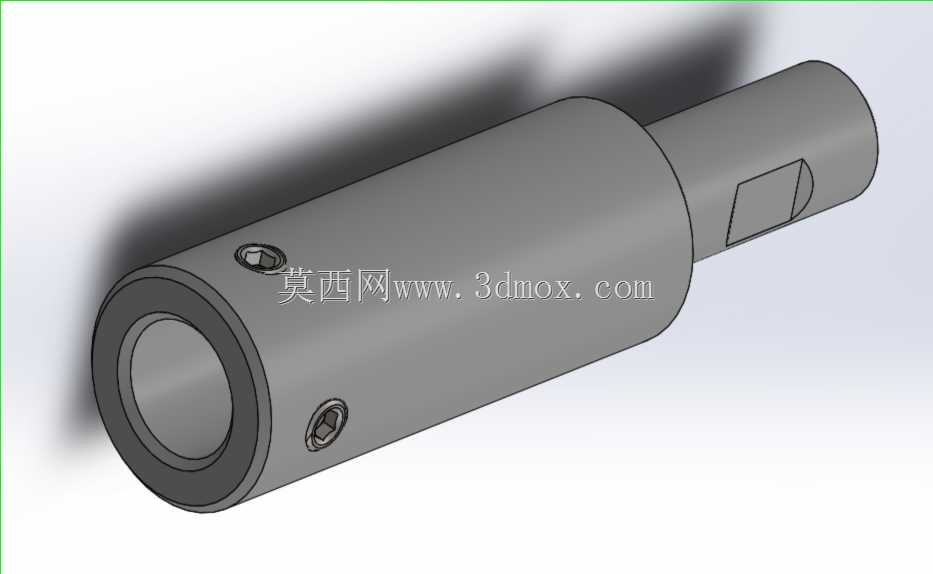

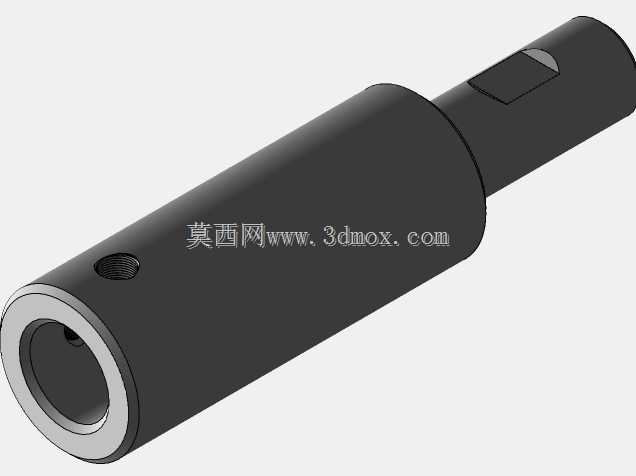

从结构细节来看,心轴的外圆做了阶梯过渡设计,靠近直柄连接端的外圆直径更大,提升整体的抗扭刚性,靠近刀具安装端的外圆做了微小的倒角处理,方便安装时对准刀具内孔,也能避免边缘应力集中造成的开裂问题。两个紧定螺钉的安装位置呈90度分布?不对,实际是沿轴向错开一定距离,分别对应刀具柄部的两个平面,这样锁紧时受力更均匀,不会出现单螺钉锁紧导致的柄部偏斜。螺纹孔的加工深度经过严格计算,保证螺钉拧紧后端面刚好抵紧刀具平面,不会因为螺纹过深导致螺钉拧入过长顶坏刀具柄部,也不会因为螺纹过浅导致锁紧力不足。

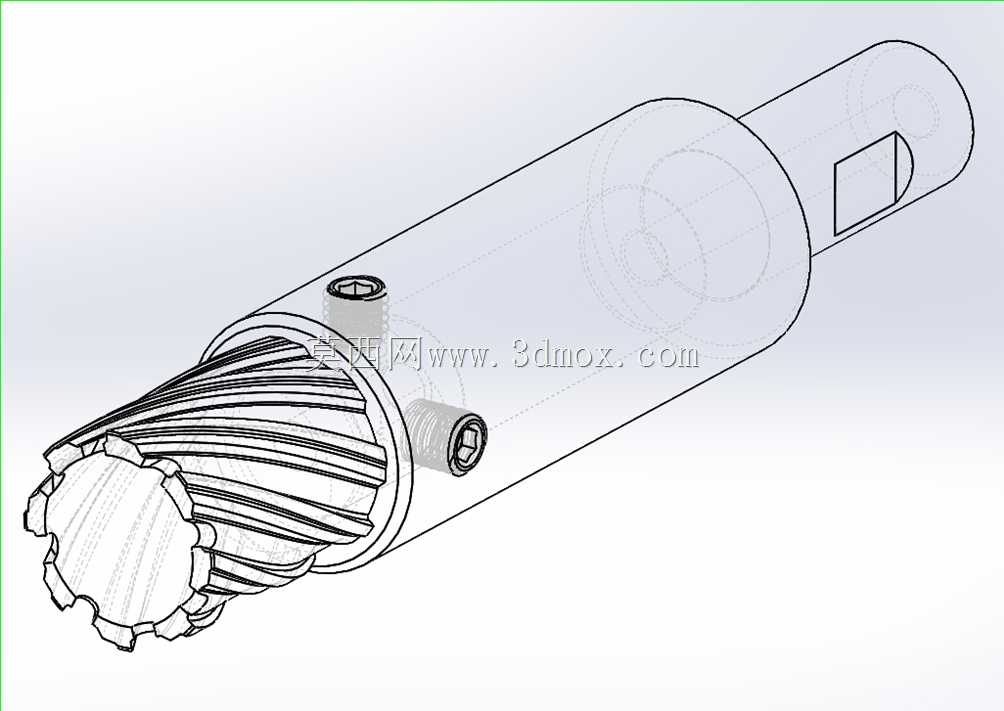

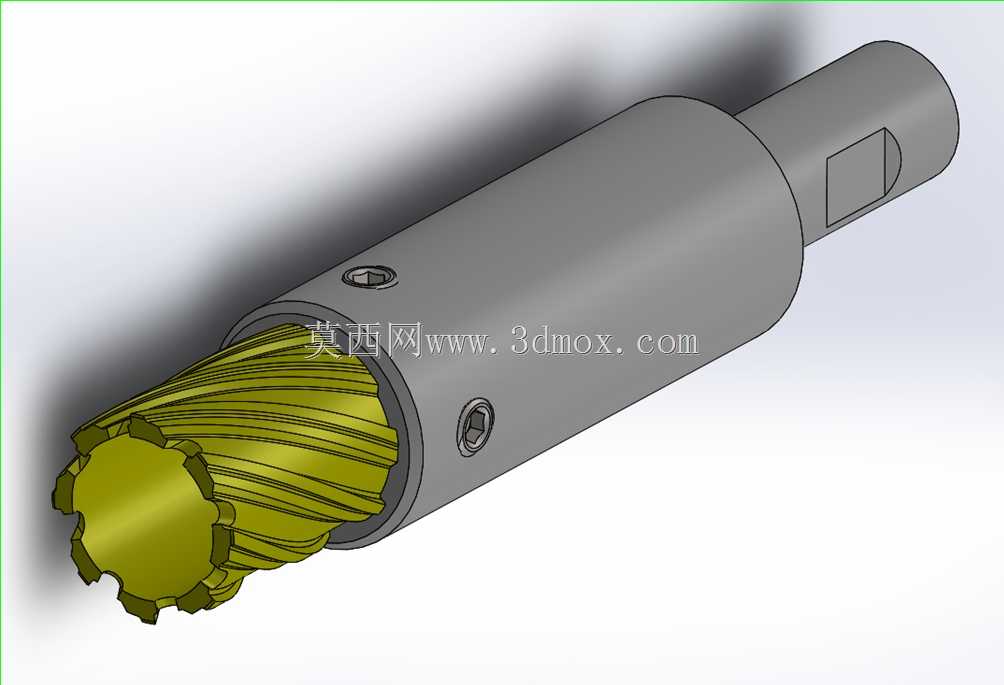

在实际使用场景中,这款心轴可以适配所有柄部为3/4英寸双平面结构的环形空心钻、开孔器,不需要对设备主轴做任何改装,只需要将心轴直柄端装入设备主轴锁紧,再将环形刀具插入心轴内孔,拧紧两个紧定螺钉即可完成装夹,整个装夹过程不超过2分钟,非常适合现场钢结构安装、管道开孔、板材钻孔等需要频繁更换刀具的作业场景。相比一体式的刀具主轴结构,这种转接心轴的维护成本更低,当内孔或螺纹出现磨损时,只需要更换心轴即可,不需要拆解设备主轴,大幅降低了设备维护的时间与成本。

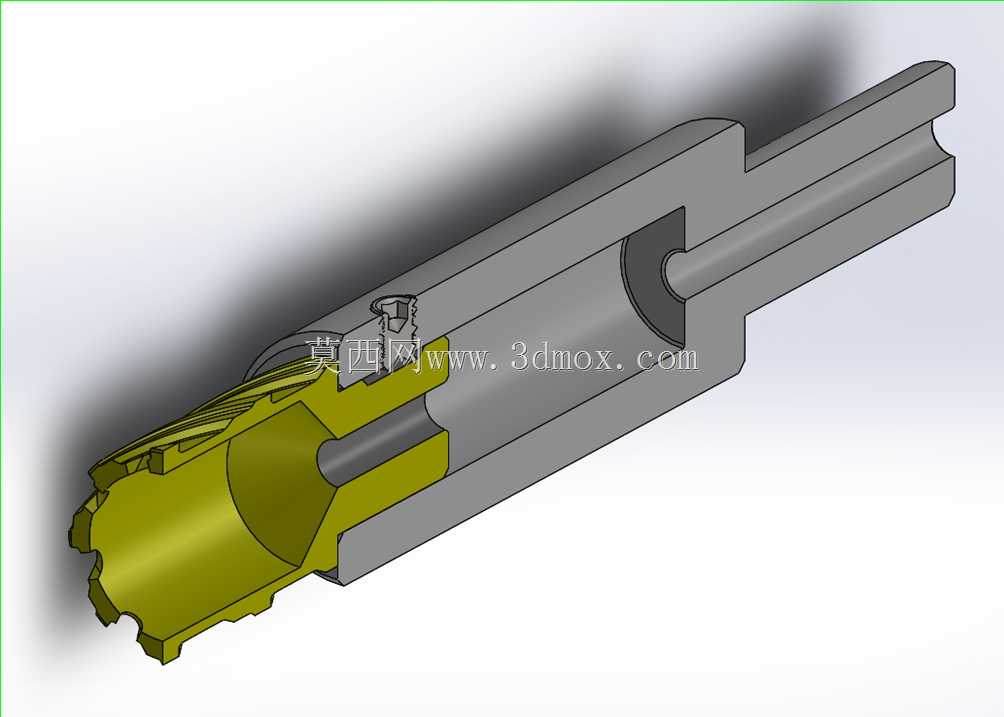

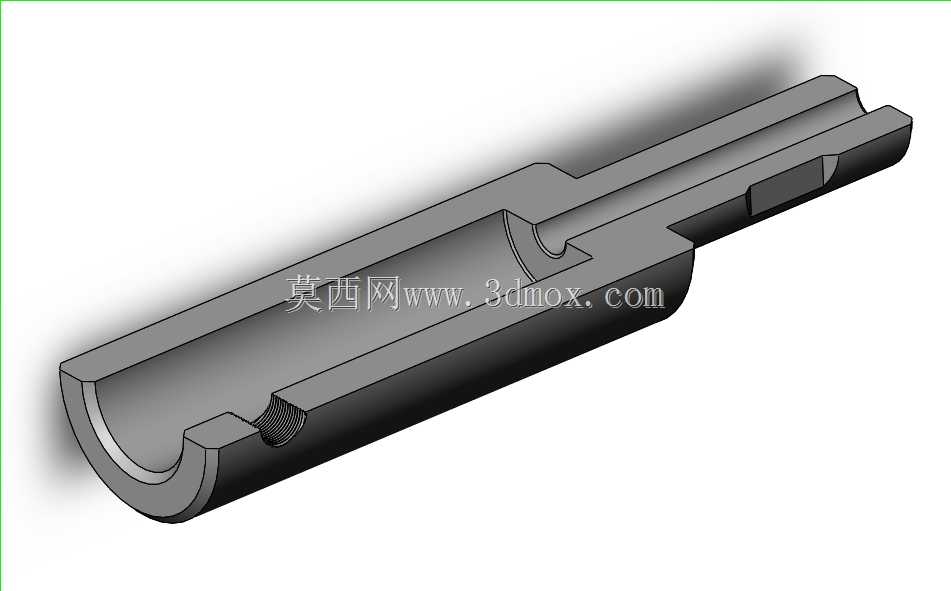

设计时还充分考虑了排屑空间,心轴的空心内孔是贯通的,钻孔过程中环形刀具切削产生的圆柱料芯可以从心轴尾部穿出,不会因为料芯堵塞在刀具内部造成刀具憋转、崩齿的问题。心轴的材质选用常规的40Cr合金钢,经过调质处理后硬度达到HRC28-32,既有足够的韧性承受切削冲击,又有足够的耐磨性保证内孔与螺纹的使用寿命,正常使用情况下,单次装夹可以完成数百个孔的加工作业,不会出现明显的磨损变形。
从安装边界来看,心轴最大外圆直径小于配套环形刀具的切削直径,钻孔过程中心轴不会与工件表面发生干涉,即使是加工沉孔或者接近台阶面的孔位,也不会出现刮擦工件的问题。直柄端的锁紧平面位置经过精准计算,装入标准钻夹头后,锁紧平面刚好对准夹头的锁紧螺钉位置,保证锁紧力直接作用在平面上,避免直柄表面被锁紧螺钉顶出凹痕,影响后续的装夹精度。
