1.125英寸直径环形空心切削刀具结构

项目分类:通用五金配件 发布时间:2022-07-14 ID:683034
  • 1.125英寸直径环形空心切削刀具结构
  • 1.125英寸直径环形空心切削刀具结构
  • 1.125英寸直径环形空心切削刀具结构
  • 1.125英寸直径环形空心切削刀具结构
  • 1.125英寸直径环形空心切削刀具结构
  • 1.125英寸直径环形空心切削刀具结构
  • 1.125英寸直径环形空心切削刀具结构
  • 1.125英寸直径环形空心切削刀具结构

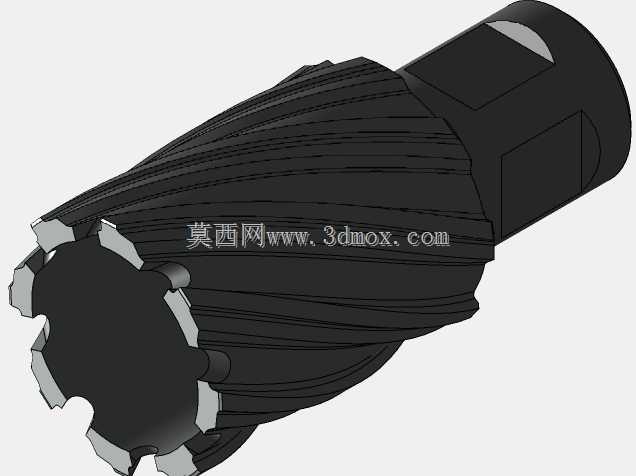

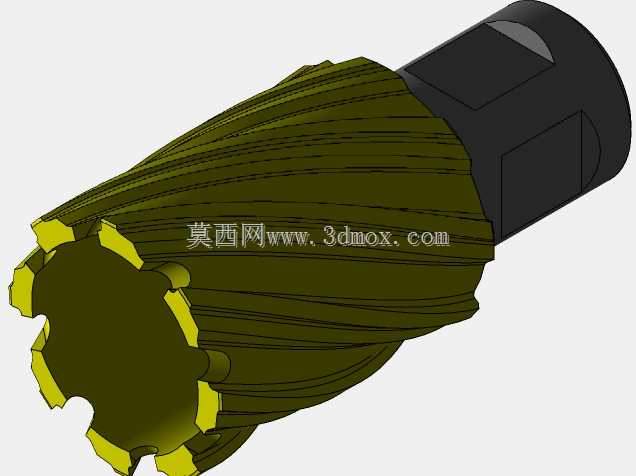

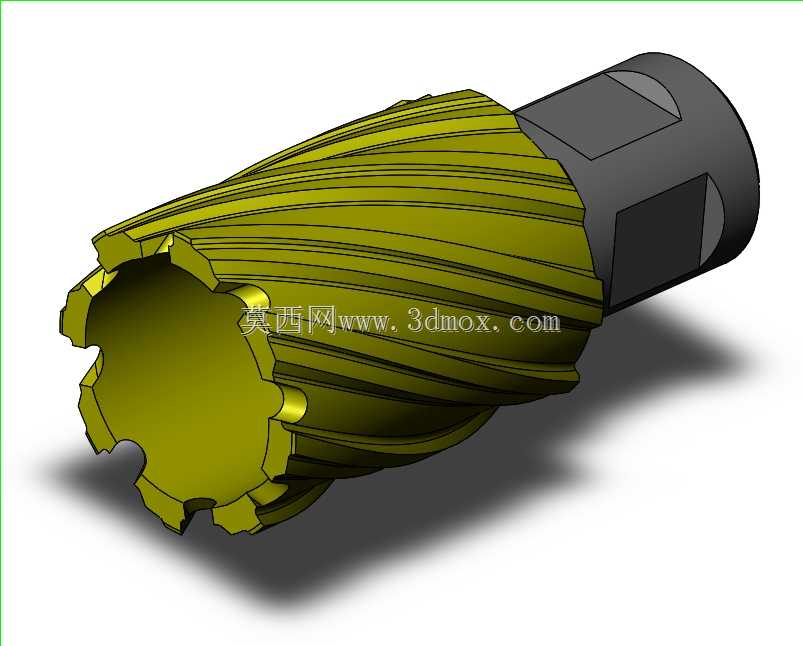

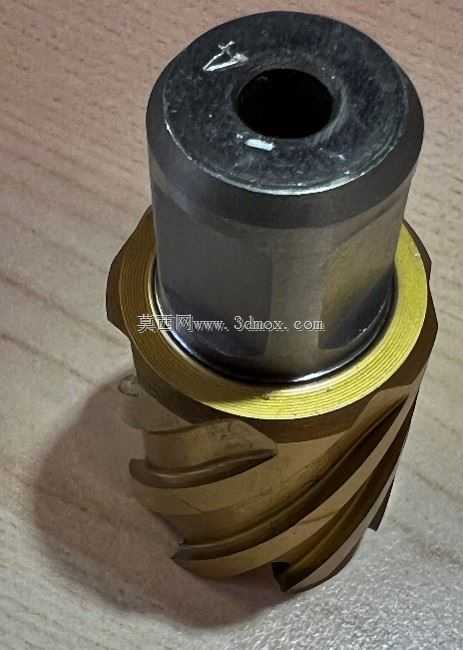

  磁性底座钻床的输出扭矩范围,不需要额外配置大功率驱动设备就能完成大直径孔加工。刀具本体采用涂锡高速钢材质打造,高速钢基体本身具备良好的红硬性与抗冲击韧性,能够应对碳钢、不锈钢、铝合金等常见金属材料的连续切削作业,表面涂锡处理进一步降低了切削刃与工件材料之间的摩擦系数,减少切削过程中的粘刀现象,延长单次刃磨后的使用寿命,同时也能提升加工孔壁的表面光洁度,减少后续孔口修磨的工作量。刀具的夹持端采用75°标准柄型结构,柄部加工有两个对称的定位平面,安装时与钻夹头或专用刀柄的锁紧平面配合,能够传递更大的切削扭矩,避免大进给切削时刀具与夹头之间出现打滑打转的问题,保证切削过程的稳定性。刀具的有效切削深度为1英寸,能够覆盖常规薄钢板、型材、在钢结构现场施工、小型机加工工位的钻孔作业场景里,常遇到薄板或中厚金属板材上需要钻出大直径通孔的需求,常规实心麻花钻钻进时需要克服整个孔径截面的材料切削阻力,不仅进给费力,还会产生大量细碎切屑,同时钻出的整段芯料会被切屑打碎无法回收利用,针对这类作业痛点开发的这款环形切削刀具,从结构设计上就针对性解决了实心钻的诸多使用弊端。这款刀具采用空心筒体结构,切削刃仅分布在筒体的环形端面上,作业时仅对孔径外围的环形区域材料进行切削,中心位置的材料会形成完整的实心段塞,顺着刀具内部的通孔被引导排出,相比同直径实心钻头,切削接触面积减少六成以上,同等进给压力下的切削效率提升明显,同时大幅降低了作业时的扭矩输出要求,适配常规手持电钻、

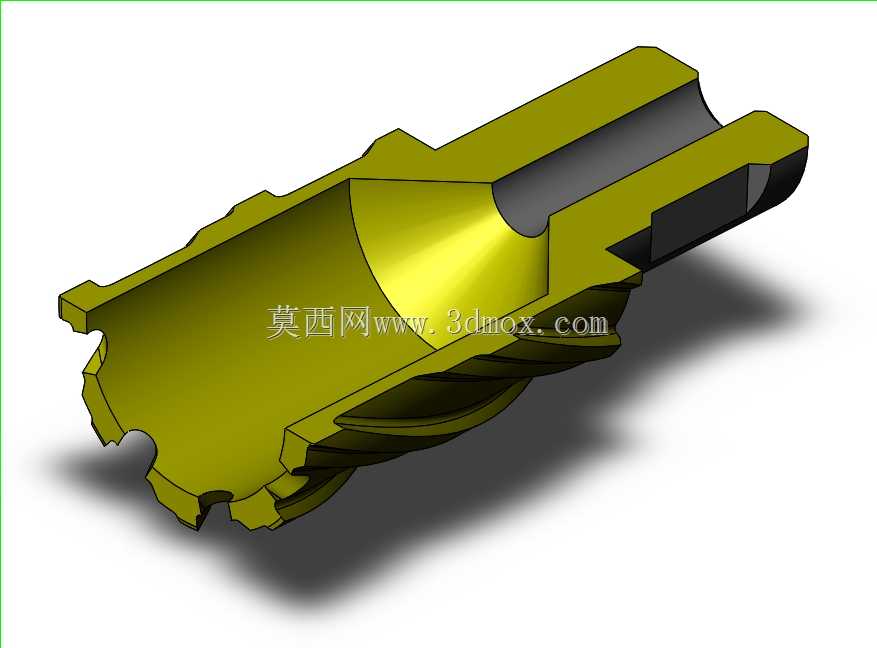

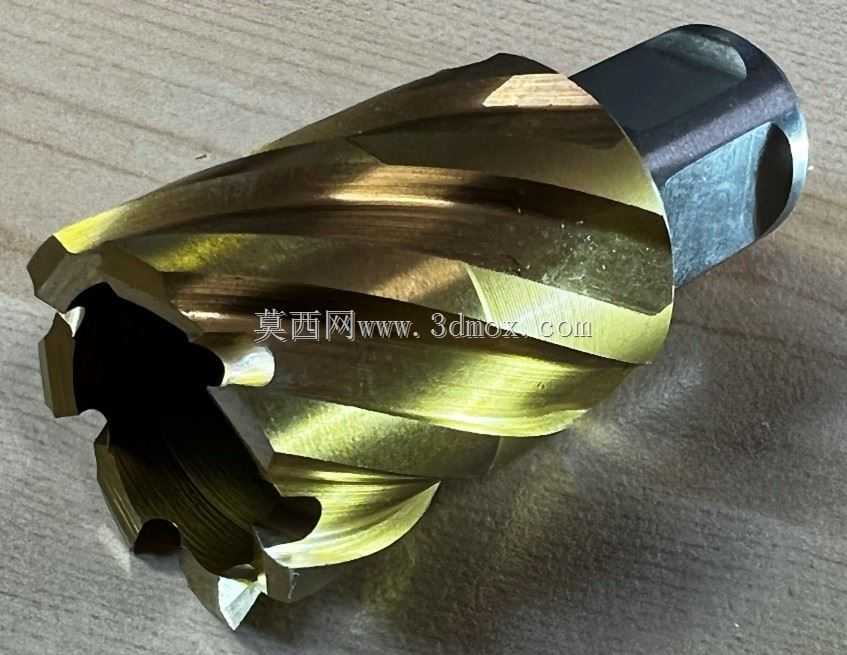

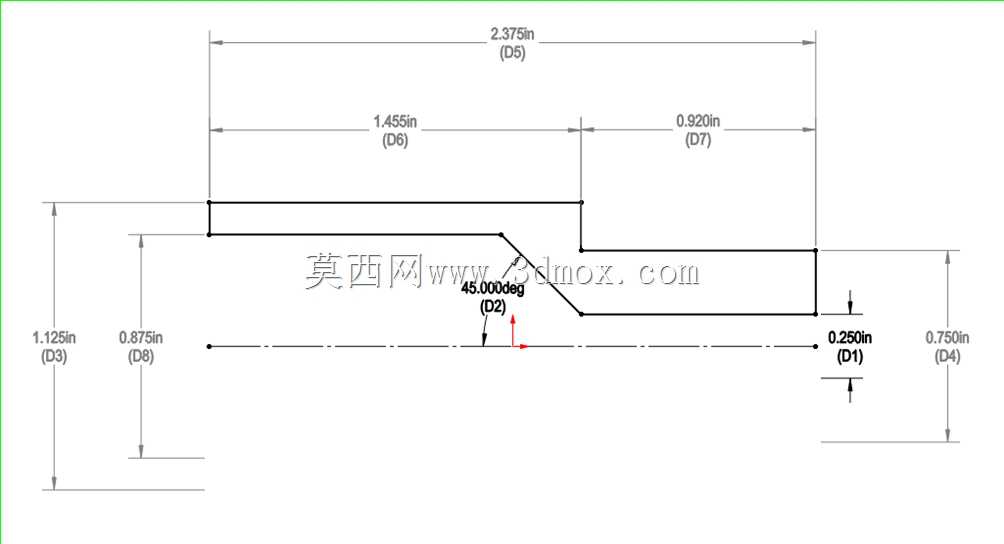

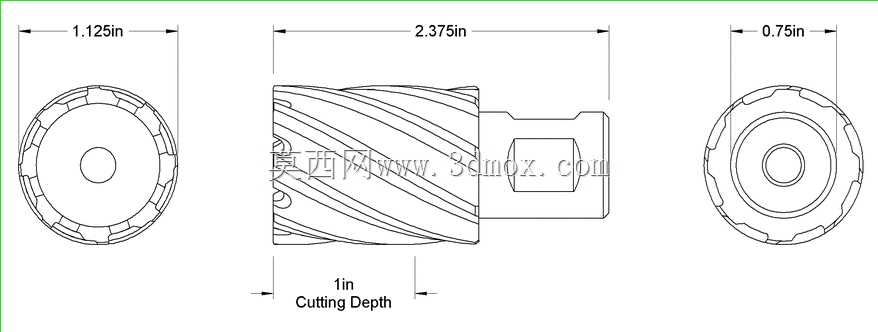

  小型结构件的钻孔深度需求,整体总长控制在2-3/8英寸,安装在常规手持钻或磁座钻上时,不会因为刀具过长导致作业时的摆动量过大,能够保证钻孔的位置精度与圆柱度。从结构细节设计来看,切削端的刀齿采用分屑槽设计,每个刀齿的切削刃都做了合理的前角与后角修磨,既保证切削刃的锋利度,又避免刃口过于单薄出现崩刃问题,排屑槽沿着筒体轴向呈螺旋状分布,切削产生的环形切屑能够顺着螺旋槽顺利排出,不会在孔内堆积造成堵屑、烧刀的问题。刀具内部的25英寸直径引导孔,主要作用是在切削过程中为弹出的实心段塞提供排出通道,当钻孔穿透工件时,中心的完整料塞会顺着这个内孔被推出,不需要额外停机清理料塞,能够实现连续的钻孔作业,同时这个内孔的尺寸精度经过严格控制,

  不会因为料塞排出不畅导致刀具内部被卡滞。在实际安装适配方面,这款刀具的柄部尺寸符合通用钻夹头的夹持范围,不需要定制专用的转接刀柄,现场作业时可以直接装夹在常规13mm及以上夹持能力的手钻、磁座钻上使用,安装时只需要保证柄部的两个定位平面与夹头的锁紧块对齐,夹紧后即可进行作业,不需要复杂的调试试机过程。针对不同的加工材料,使用时只需要匹配对应的切削转速与进给压力,加工铝合金等软质金属时可以适当提高转速,配合少量切削液就能获得极佳的加工效率;加工不锈钢等硬质粘滞材料时,适当降低转速,保持稳定进给,避免刃口过热退火,就能保证稳定的切削效果。相比市面上常规的开孔器,这款环形切削刀具的整体刚性更好,筒体部分采用加厚的高速钢材料加工而成,

  侧向受力时不容易出现变形,在斜面上钻孔或者遇到材料内部硬质点时,不容易出现崩齿、筒体弯折的问题,能够适应施工现场复杂多变的作业条件,减少刀具的非正常损耗。刀齿的排布采用等齿距设计,切削过程中的振动更小,加工出的孔圆度更高,孔壁的粗糙度能够满足常规结构装配的要求,不需要后续进行铰孔等二次加工,大幅缩短现场加工的工序时长。在磁性底座钻床上使用时,配合磁座的定位吸附功能,这款刀具可以在垂直立面、顶面等非常规平面上完成钻孔作业,空心切削的结构使得进给时需要的轴向压力更小,磁座的吸附力完全能够抵消切削时的反作用力,不需要额外的固定工装就能完成高空、立面位置的钻孔作业,非常适合钢结构安装、设备现场改造、管线铺设等现场作业场景使用。
