2.5英寸双金属开孔锯结构设计

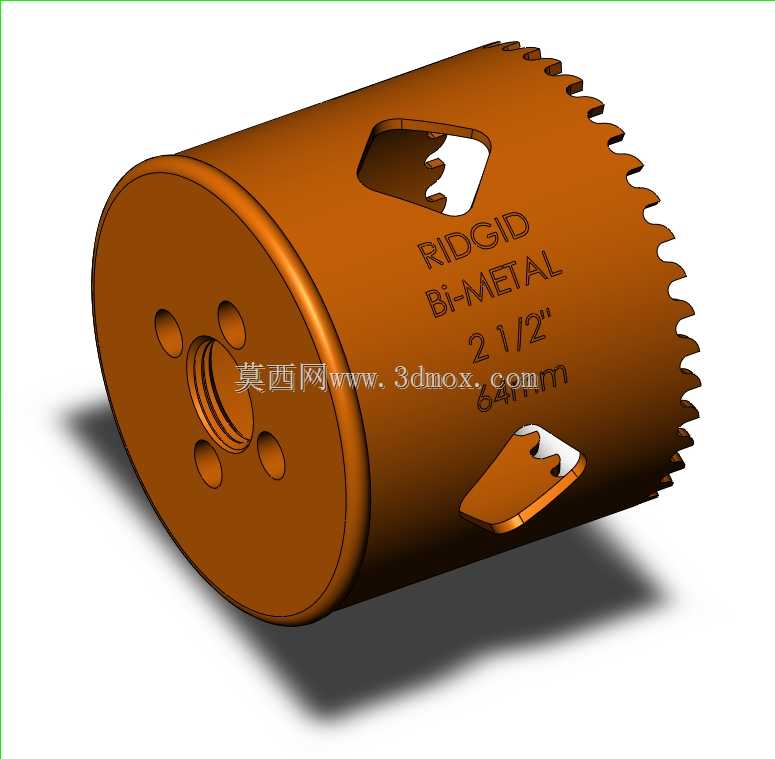

　　在现场管道安装、柜体开孔、金属板材加工作业场景里，双金属孔锯是管线布设、设备嵌装环节高频使用的切削刀具，这款2.5英寸规格的孔锯，针对64mm标准开孔直径需求设计，适配多数穿线、管接头预装的常规开孔尺寸，能覆盖不锈钢薄板、铝合金型材、木质板材、普通塑料板等多种常见基材的切削作业，相比普通高速钢锯片，双金属材质的齿部抗冲击性更强，在断续切削、带轻微杂质的板材上作业时，不容易出现崩齿、断齿的情况，能有效减少现场作业的刀具更换频次。

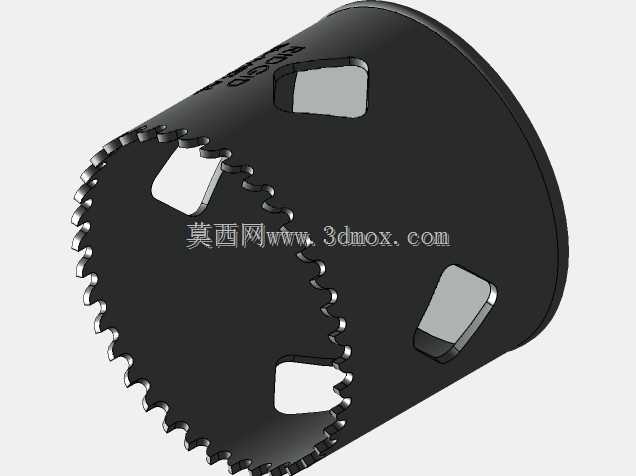

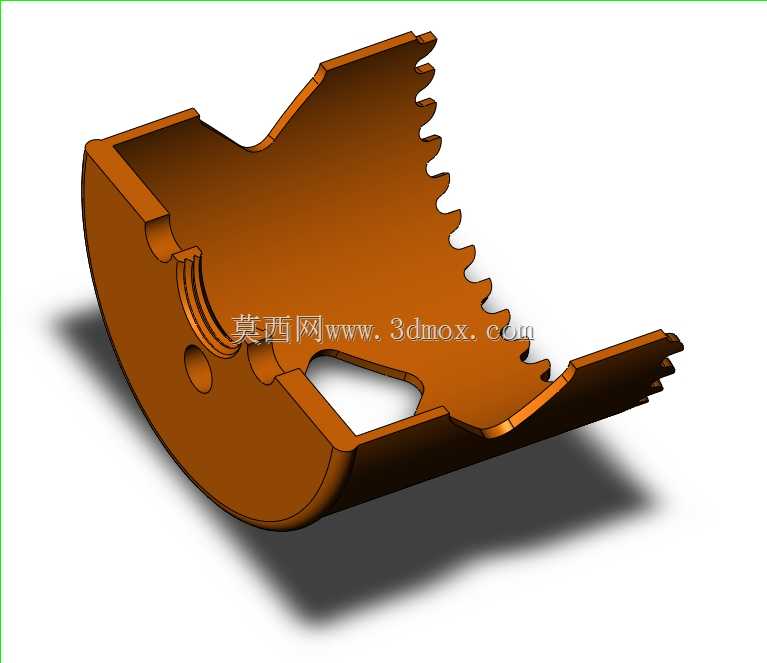

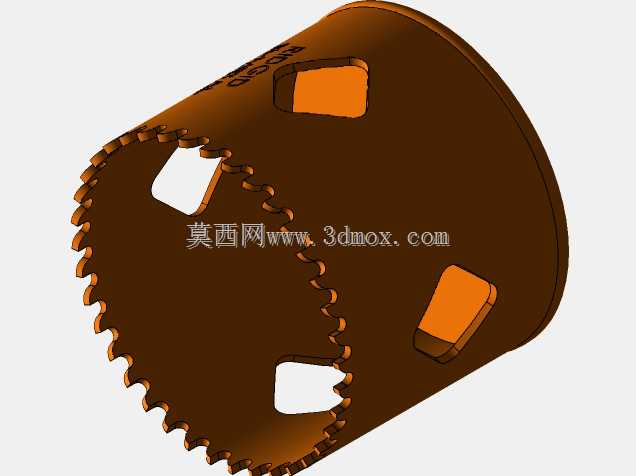

　　从结构设计来看，这款孔锯采用筒式切削结构，切削端沿圆周均匀排布锯齿，齿形做了分齿错位处理，切削过程中能自然留出排屑间隙，避免切屑卡滞在齿缝里造成切削阻力陡增，也能减少锯身与孔壁的摩擦，降低作业时的温升。锯身主体采用薄壁筒结构，在保证整体刚性的前提下尽可能降低切削接触面积，减少无效切削负载。尾端设置四个均匀分布的定位销孔，与行业通用的5/8-18心轴螺纹配合，安装时心轴的定位销插入对应销孔，能传递更大的切削扭矩，避免大进给量切削时孔锯与心轴之间出现打滑空转的情况，心轴的中心钻能在开孔前预先定位中心，防止开孔初期锯身偏移，保证开孔位置的精度。

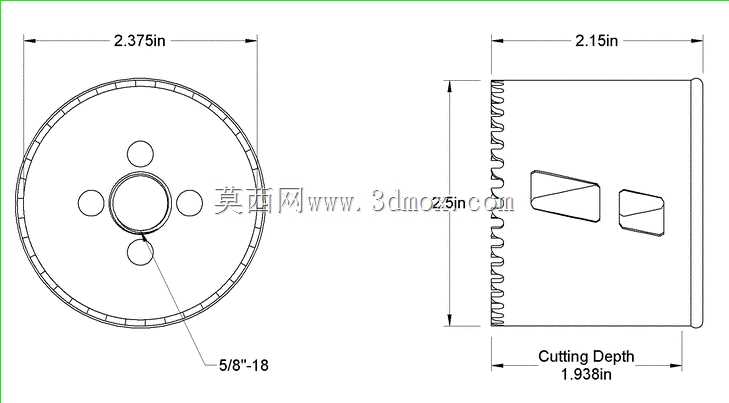

　　这款孔锯的有效切割深度为1-15/16英寸，也就是约49mm，能满足常规厚度的板材、型材开孔需求，不管是薄金属柜体的穿线孔，还是厚木板的管道过孔，都能一次切削成型，不需要分次扩孔。锯身侧面特意设计了专用的间隙孔，这个结构不是随意开设的减重孔，当开孔作业完成后，如果塞子卡在孔锯内部，不需要用螺丝刀硬撬，只需要通过这个间隙孔插入工具，就能轻松把卡在筒内的直径2.375英寸的切削塞子顶出来，能大幅降低取塞的操作难度，也避免硬撬造成锯身变形、齿部损伤的问题，延长刀具的实际使用寿命。

　　从实际选型适配的角度来说，这个规格的孔锯匹配常规的手持电钻、台钻都能使用，只要心轴规格匹配，不需要额外改装连接结构。锯齿的齿距做了适配多材质的优化设计，切削金属时不会因为齿距过大卡屑，切削木材、塑料时也不会因为齿距过小造成排屑不畅烧糊工件。锯身表面做了氧化处理，能在切削冷却液、潮湿作业环境下起到一定的防锈作用，日常存放不容易出现锈蚀卡滞的问题。在结构建模过程中，需要重点保证四个定位销孔的位置度，以及尾端螺纹的同轴度，如果这两个尺寸出现偏差，安装到心轴上之后会出现锯身跳动的问题，切削时会造成孔型失圆、锯齿偏磨，甚至出现作业时的安全隐患；同时锯齿的齿形角度、分齿量也要严格匹配切削参数，齿形过陡会容易崩齿，齿形过缓则会降低切削效率，增加作业时的进给阻力。另外侧面的顶出间隙孔位置要避开锯齿的应力集中区域，开孔边缘做倒圆处理，避免开孔位置成为锯身受力的薄弱点，在大扭矩切削时出现锯身开裂的情况。

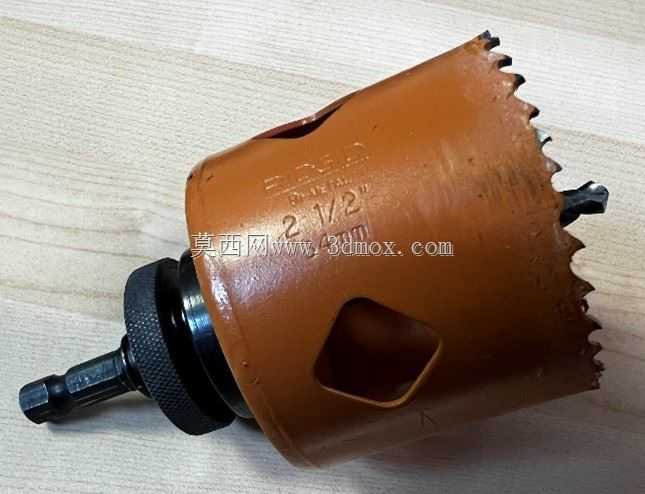

　　在现场作业的实际使用中，这类孔锯常被用于电气柜穿线孔开设、给排水管道过墙孔预制、装饰板材灯具开孔等场景，相比整钻切削，筒式孔锯只切削环形区域，切削阻力小，开孔效率高，而且开出的孔边缘整齐，不需要过多的后续打磨处理。这款2.5英寸的规格刚好适配常用的2寸管接头、标准线缆保护套的安装尺寸，是现场安装、维修作业中常备的刀具规格，建模时还原的所有结构细节，都对应实际使用中的功能需求，没有多余的装饰性结构，完全围绕切削作业的实用性、安装的兼容性、使用的便捷性展开设计。
