英制规格双金属开孔锯结构设计

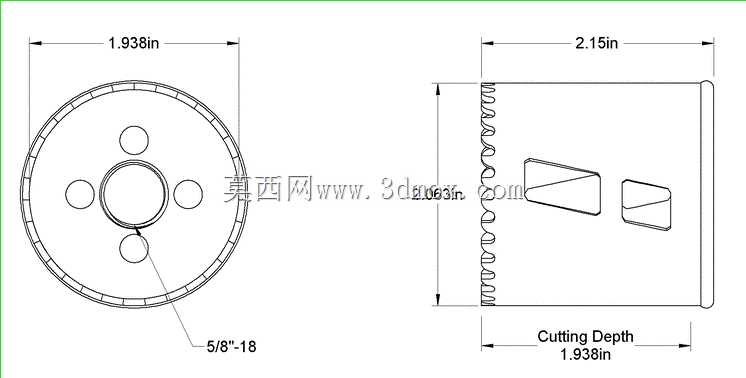

　　在现场管道安装、薄板开孔、配电箱加工、木质基材扩孔这类作业场景里，孔锯是非常常用的切削刀具，和普通麻花钻相比，它只切削环形轮廓，不需要把整个孔径范围内的材料全部钻除，加工大直径孔的时候切削阻力小、功耗低，加工出的孔壁圆度更好，边缘毛刺也更容易控制。这次设计的这款英制孔锯，首先匹配的是现场最常用的5/8英寸心轴安装规格，整体切削外径为2.0625英寸，也就是对应2-1/16英寸的成孔直径，有效切削深度做到1-15/16英寸，这个深度刚好覆盖常规2英寸以内厚度的金属板材、木质型材、塑料管线的开孔需求，不管是装修现场给穿线管开预留孔，还是钣金车间给设备箱体开管线过孔，或是五金加工里给薄壁不锈钢管开分支接口，这个切削深度都能满足单次走刀完成开孔，不需要分次扩孔，能有效减少孔壁台阶的出现。

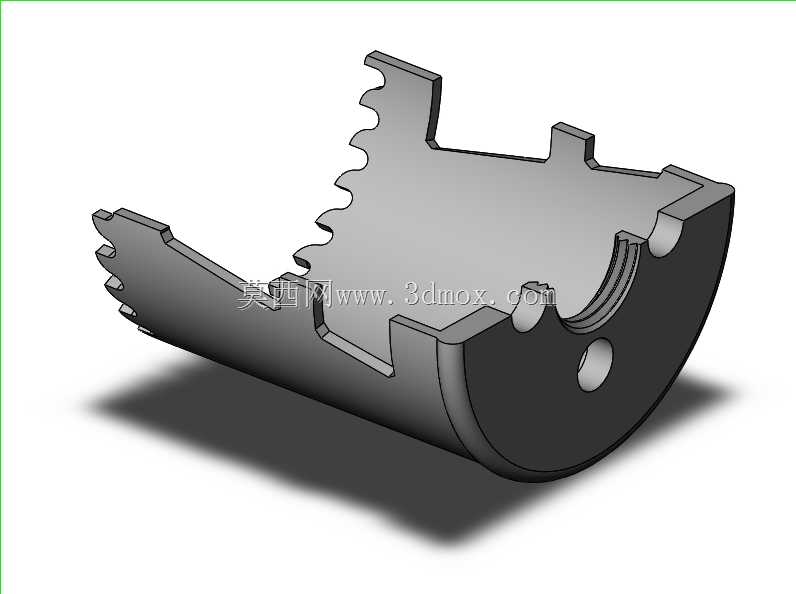

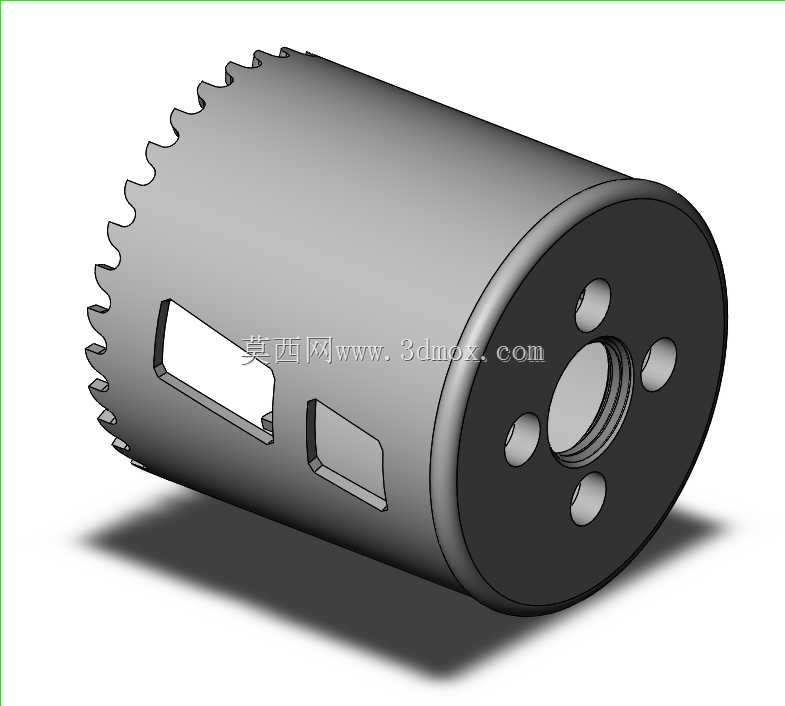

　　从结构设计逻辑来看，这款孔锯采用筒式切削结构，端部是等距分布的锯齿，齿形做了分齿错位处理，相邻锯齿分别向左右两侧偏移微小角度，这样切削的时候锯身和孔壁之间会留出足够的排屑间隙，不会因为切屑卡滞导致锯身抱死在孔里，也能降低切削过程中的摩擦发热，延长锯齿的使用寿命。和心轴配合的端面上，设计了四个对称分布的定位销孔，这四个销孔和心轴上的定位凸台精准配合，一方面可以传递钻床或者手电钻输出的扭矩，避免切削过程中孔锯和心轴之间打滑，另一方面也能保证孔锯的回转中心和心轴轴线完全重合，减少开孔过程中的径向跳动，避免打出的孔出现椭圆、偏位的问题。端面上的中心孔是和心轴的导向钻配合的位置，开孔前导向钻先在工件表面打出定位中心孔，后续孔锯进给的时候就不会出现滑移跑偏的问题，这对于曲面工件比如圆管开孔来说尤其重要，没有中心导向的话，锯齿接触曲面的时候很容易往侧边滑移，导致开孔位置偏差。

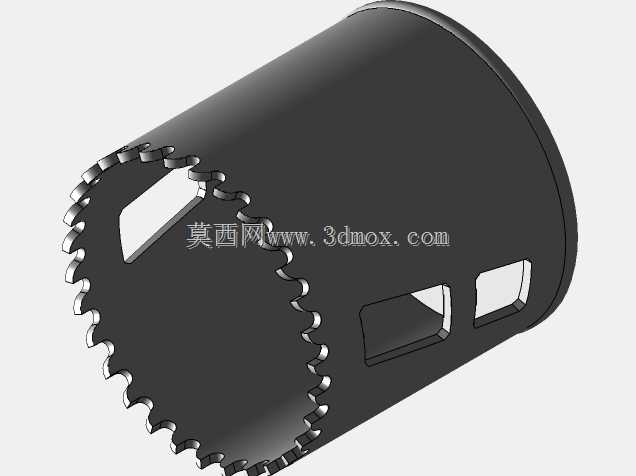

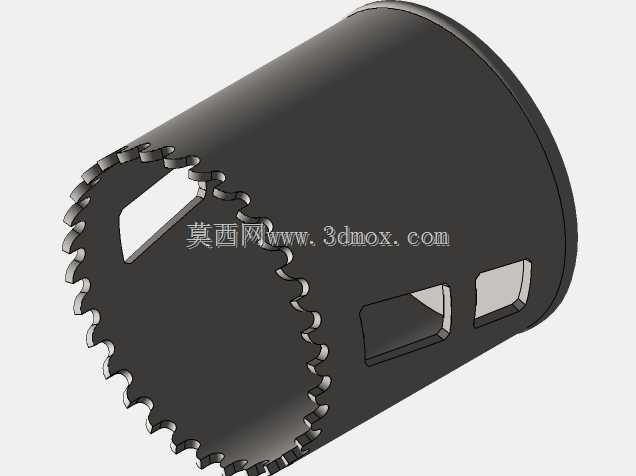

　　锯身侧面设计了两个不同尺寸的长条形间隙孔，这两个孔的作用不是排屑——常规排屑靠锯齿间隙就能完成，这两个孔是专门为拆卸孔内残留的塞子设计的，当孔锯切穿工件之后，被切削下来的圆柱状料塞会卡在锯筒内部，如果没有这个侧孔，料塞和筒壁之间因为切削挤压形成的摩擦力会把料塞牢牢卡在筒内，很难取出来，时间长了积攒的料塞会占满锯筒内部空间，导致有效切削深度变小，甚至完全无法进给。设计的时候特意把侧孔的宽度做到可以用一字螺丝刀或者细撬棍伸进去，直接把卡在筒内的料塞撬出来，其中尺寸稍大的侧孔对应1-15/16英寸长度的料塞，刚好可以把整个切削深度范围内的料塞从侧孔顶出，不需要反复敲击锯身，也不会因为硬撬导致锯身变形。

　　从安装边界来看，这款孔锯的安装端面和心轴贴合之后，整体的轴向定位完全靠四个定位销和端面贴合来保证，不需要额外的锁紧结构，装拆的时候只需要把心轴的定位销对准孔锯端面上的四个销孔插到底，再把心轴尾部的锁紧环拧紧就可以完成安装，整个装拆过程不需要额外工具，现场更换不同直径的孔锯的时候效率很高。锯齿部分的材质适配多种加工材料，不管是低碳钢钢板、铝合金型材、木质板材还是薄壁不锈钢管，都可以通过调整手电钻或者钻床的转速来匹配切削参数，加工钢材的时候用低转速高进给，加工木材或者塑料的时候用高转速低进给，就能获得比较好的切削效果，也能避免锯齿过早磨损。

　　在实际使用的场景里，这款孔锯的尺寸刚好匹配常用的2英寸穿线钢管的外径开孔需求，在电气安装现场，给配电箱、桥架开穿线孔的时候，2-1/16英寸的孔径刚好可以让2英寸的穿线锁母顺利穿过，不需要后续再用锉刀修磨孔边。在管道安装作业里，给主管道开分支接口的时候，这个尺寸的孔锯开出来的孔和2英寸支管的匹配度很高，焊接或者粘接的时候缝隙均匀，不需要额外补焊或者填缝。在木工装修场景里，这个尺寸的孔刚好可以匹配常用的筒灯、穿线孔的开孔尺寸，一次开孔就能达到安装要求，不需要反复修整。设计的时候也考虑了锯身的刚性，筒壁厚度做了合理的匹配，既不会因为筒壁太厚增加不必要的切削阻力，也不会因为筒壁太薄导致切削过程中锯身变形，尤其是在加工不锈钢这类硬度较高的材料时，足够的筒壁刚性可以保证锯齿的切削角度不会因为受力变形发生变化，避免打齿或者锯齿崩断的问题。排屑空间的设计上，锯齿的齿距经过匹配，加工金属的时候切屑可以顺利从齿缝排出，不会在齿槽内堆积导致切削温度过高，加工木材的时候也不会因为木屑卡滞导致进给阻力变大。
