可调直径钣金开孔钻轴加工刀具

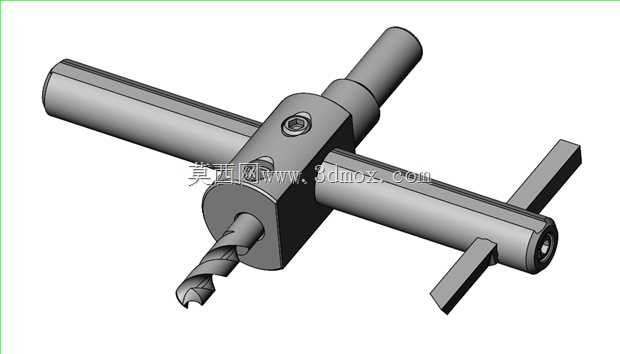

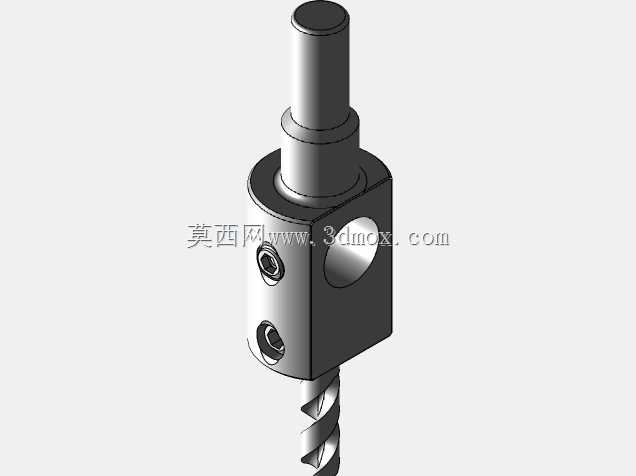

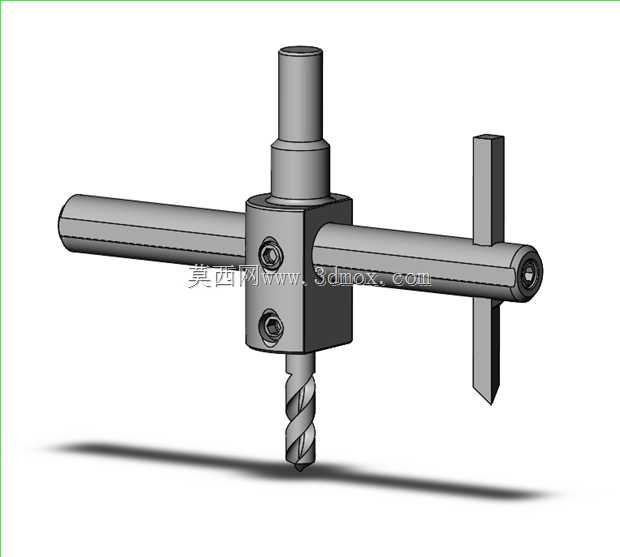

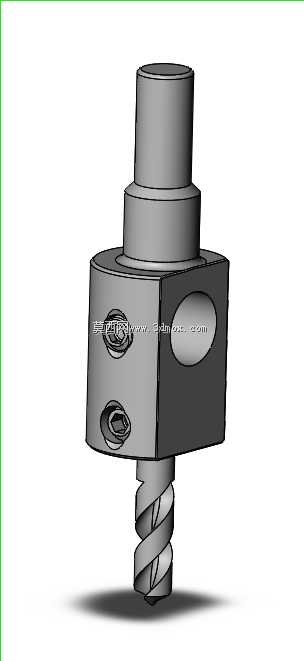

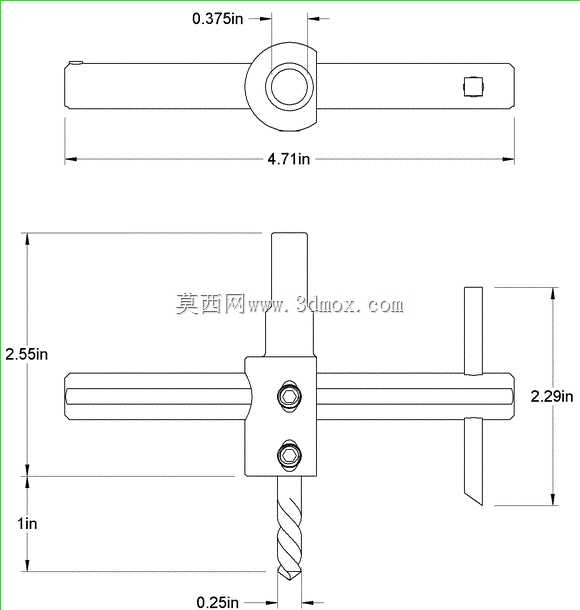

　　在钣金现场加工、箱体开孔、通风管道预制这类需要现场开出大直径圆孔的作业场景里，常规固定直径开孔器往往需要备齐多套规格才能覆盖常见开孔需求，不仅携带负重高，遇到非标准孔径时还容易出现无合适刀具可用的窘境，这款可调直径孔锯正是针对这类现场加工痛点设计的手持钻孔刀具。它的钻柄采用3/8英寸标准直径，能够适配绝大多数手持电钻、台钻的夹头装夹范围，不需要额外配置转换套即可直接装夹使用，装夹后同轴度控制在0.1mm以内，避免高速转动时出现过大的径向跳动影响开孔精度。刀具前端集成直径1/4英寸的导向钻，开孔作业时导向钻先接触工件表面定位，能够在整个切削过程中保持钻轴的进给方向不偏移，即便在倾斜的钣金表面作业也不会出现走刀滑移的问题，

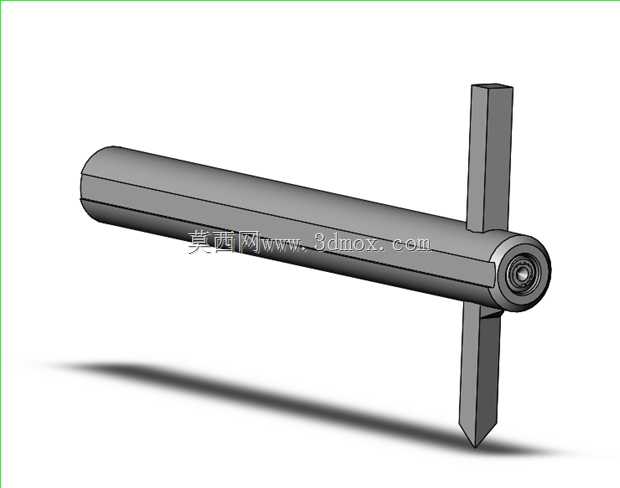

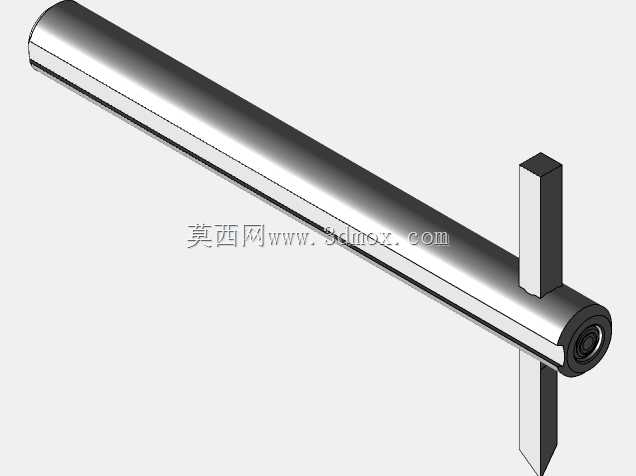

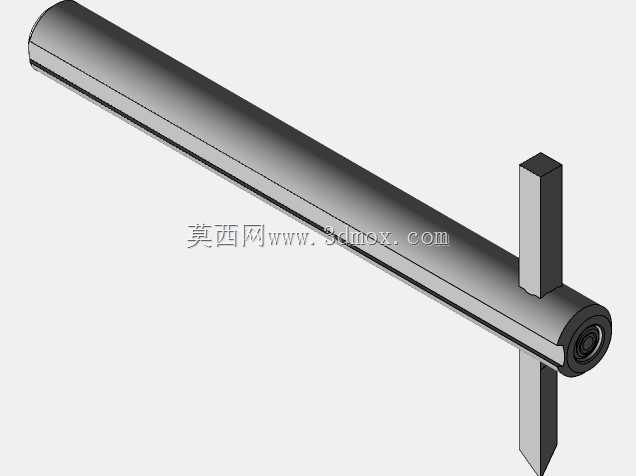

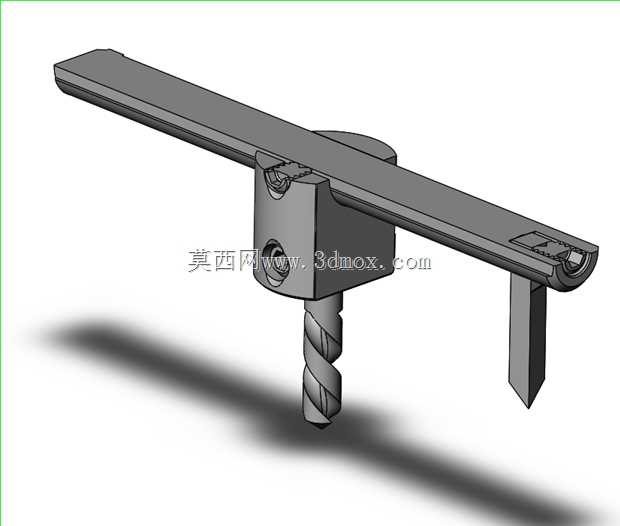

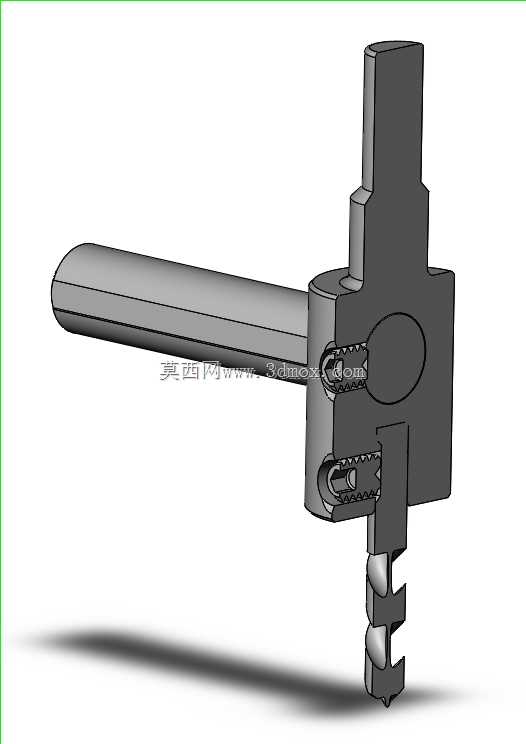

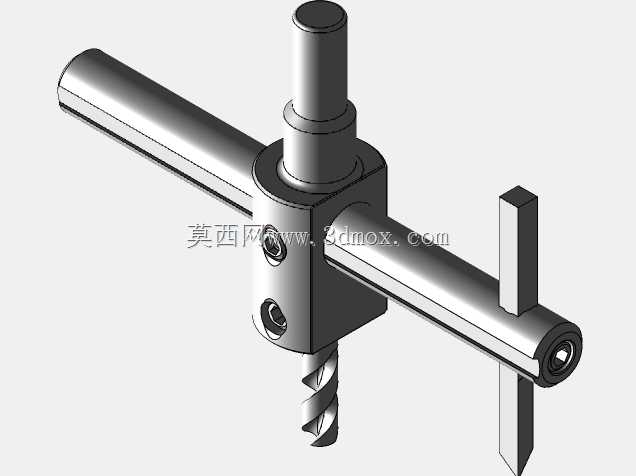

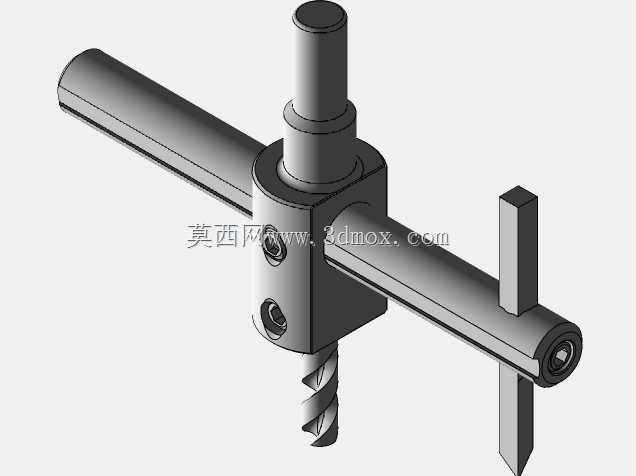

　　省去了提前打样冲眼定位的工序。中间的方形滑块可以沿着水平轴的轴向自由滑动，滑动行程覆盖1英寸到6英寸的切削直径范围，滑块上采用紧定螺钉固定HSS材质3/16英寸方形车刀，调整到目标直径后锁紧螺钉即可完成切削半径的设定，不需要更换刀头就能覆盖绝大多数薄板开孔的直径需求。水平轴与中心钻轴的连接采用两个径向紧定螺钉锁紧，能够传递足够的切削扭矩，避免进给时水平轴出现相对转动导致切削直径变化。切削作业时，导向钻先钻透工件形成定位支点，随后水平轴上的车刀随着钻轴的公转做圆周进给，在薄板上切割出规整的圆孔，相比传统的孔锯，这种单刀切削的结构排屑阻力更小，在0.5-3mm厚度的冷轧钢板、铝板、镀锌板上开孔时不会出现卡刀、扯动板材变形的问题。

　　设计时特意将水平轴的滑动配合间隙控制在0.05mm以内，既保证滑块调整时顺滑无卡滞，又能避免切削过程中滑块窜动导致孔径超差，车刀的伸出长度做了限位设计，最大切削深度不超过5mm，刚好适配常见钣金加工的板厚范围，防止进刀过深损伤工件背面的管线或结构。整个刀具的外形轮廓紧凑，中心钻轴总长度控制在120mm，水平轴单侧最大伸出长度为80mm，在狭窄的设备柜体内部作业时也能灵活操作，不会因为刀具尺寸过大出现干涉。使用时需要注意，这类薄板开孔刀具仅适用于低转速进给，钣金作业时最高转速不超过500RPM，转速过高会导致车刀快速磨损，甚至因为离心力过大出现滑块松动的安全隐患。相比整套固定规格的开孔器，这种可调结构的刀具重量仅为0.6kg，

　　外出上门维修、现场安装作业时携带一把就能覆盖大部分开孔需求，不需要携带沉重的套装刀具，调整直径时只需要松开两个紧定螺钉，对照水平轴上的刻度标记就能快速设定到目标孔径，调整过程不需要额外的专用工具，用普通内六角扳手即可完成操作。车刀采用标准方形高速钢车刀条，磨损后可以直接更换通用规格的刀条，不需要定制专用配件，后期使用成本更低。切削过程中车刀的切削角度采用15度前角设计，切削薄板时不会产生过大的毛刺，开孔后边缘只需要简单打磨即可完成后续的翻边、穿管作业，中心导向钻采用标准麻花钻结构，磨损后也可以单独更换，不需要整体报废刀具。在通风管道安装、电气柜体开孔、设备维修现场扩孔这类作业场景中，这种可调孔锯的作业效率比传统固定规格孔锯高40%以上，尤其是遇到临时变更孔径的需求时，不需要往返工具房取对应规格的刀具，现场即可快速调整完成加工。
