7/16英寸六角柄可调式孔锯接杆结构

　　在现场开孔作业尤其是薄板、型材扩孔加工场景中，孔锯接杆是连接钻具输出端与孔锯本体的核心传动部件，这款六角柄孔锯接杆的设计完全围绕现场装拆效率、传动可靠性与定位精度三个核心需求展开，适配绝大多数手持电钻、台钻的钻夹头装夹标准，可覆盖金属薄板、塑料板材、薄木板材等多种材质的大直径开孔作业需求。

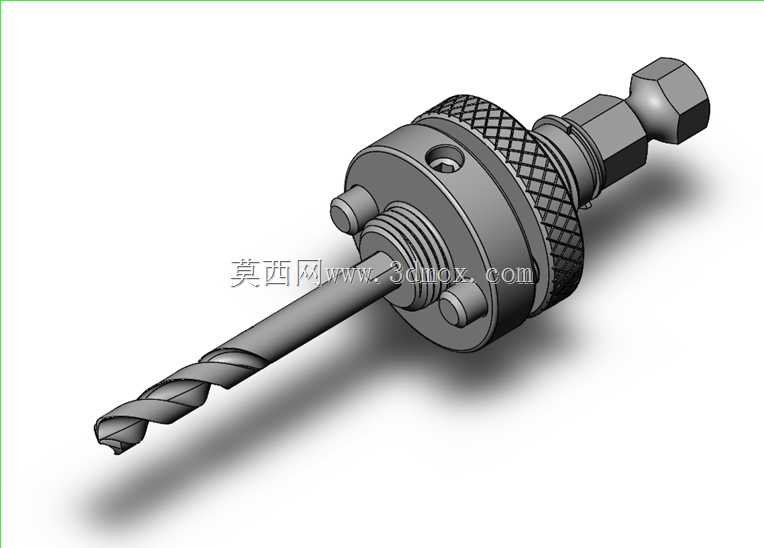

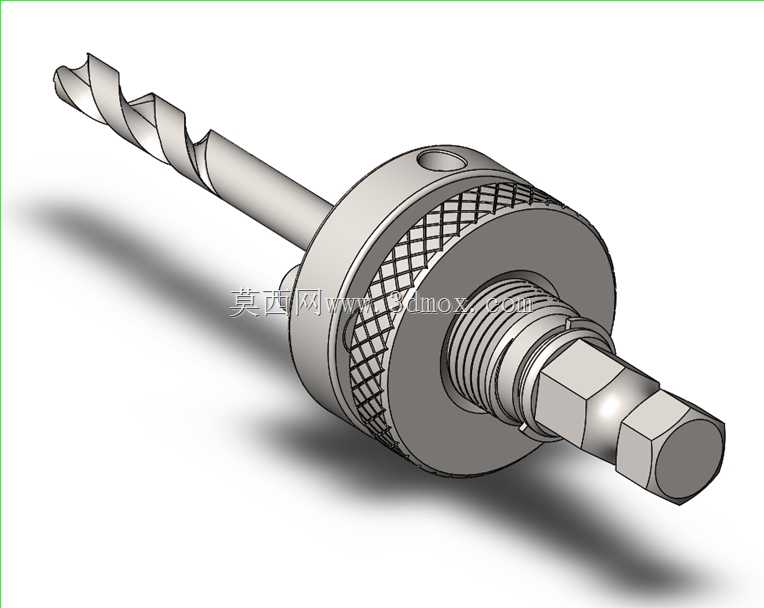

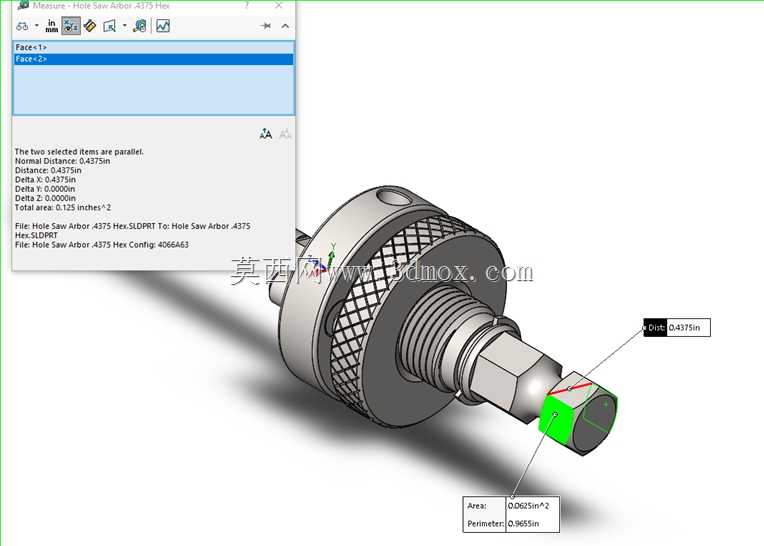

　　从结构功能来看，该接杆采用分体同轴设计，核心分为六角柄传动段、滚花调节锁紧段、心轴主体、导向钻定位段四个功能部分。尾部7/16英寸六角柄的尺寸设计，既可以适配常规三爪钻夹头的装夹范围，也能匹配带六角快换接口的钻具，相比传统圆柄接杆，六角传动面可传递更大扭矩，在孔锯切削卡滞时不会出现柄部打滑、钻夹头磨损的问题，适合大直径孔锯切削时的大扭矩输出场景。

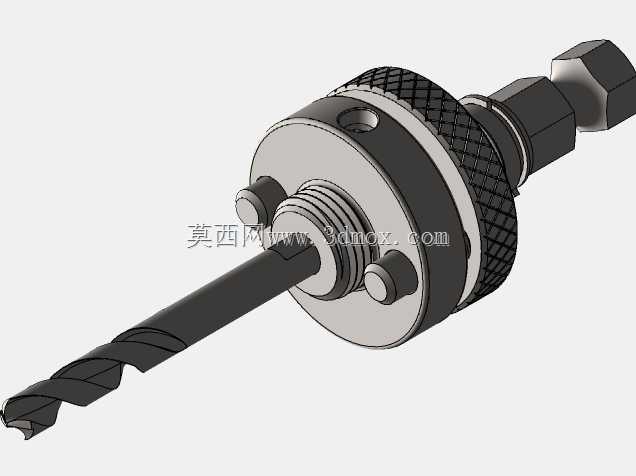

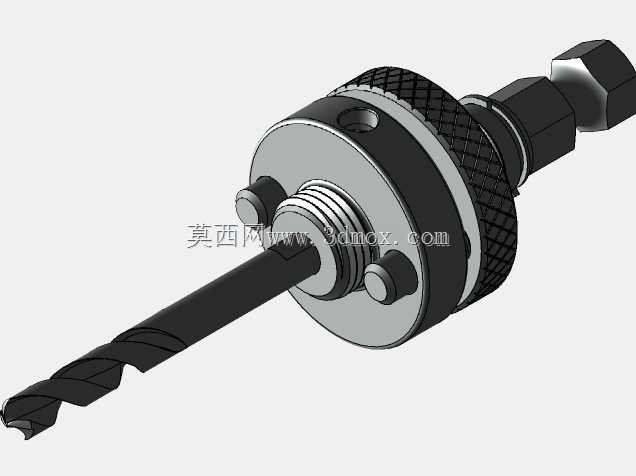

　　中间的滚花旋钮段采用网纹滚花工艺，表面粗糙度控制在适合徒手拧动的范围，无需借助扳手即可完成孔锯的锁紧与松脱，在高空作业、狭小空间作业无法放置辅助工具的场景下，可快速更换不同直径的孔锯，大幅减少换件辅助时间。心轴主体上的5/8-18统一螺纹是行业通用孔锯安装螺纹，可适配市面上绝大多数标准规格孔锯，无需额外配置转换接头，两个对称布置的1/4英寸直径锁紧销，可卡入孔锯底部的传动卡槽内，将钻具输出的扭矩直接通过销钉传递给孔锯本体，避免螺纹单独承受切削扭矩导致的螺纹滑牙、孔锯偏转问题，相比单销传动结构，对称双销的受力更均衡，高速切削时的动平衡表现更好，可减少钻具抖动，提升开孔断面的光洁度。

　　前端集成的1/4英寸直径导向钻头为高速钢材质，采用标准麻花钻切削刃设计，在孔锯接触工件前先完成中心定位孔的钻削，可有效避免孔锯接触工件时出现的走位、偏斜问题，保证开孔位置的尺寸精度，导向钻与心轴采用同轴通孔锁紧设计，磨损后可快速更换，无需整体报废接杆，降低现场耗材使用成本。

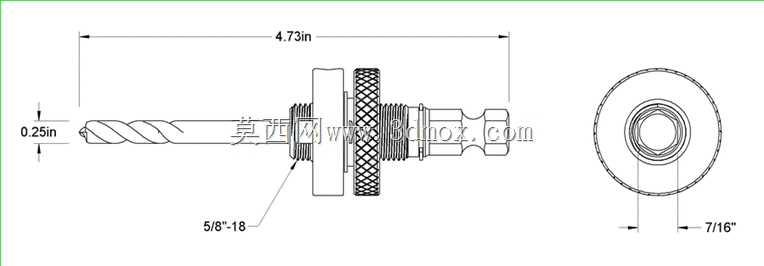

　　从安装边界尺寸来看，该接杆整体同轴度控制在0.05mm以内，安装孔锯后整体伸出长度可满足最大50mm厚度工件的开孔需求，滚花调节段的外径小于常规孔锯的最小安装内径，不会干涉孔锯的切削排屑通道，锁紧销的伸出长度经过精确计算，既可以完全卡入孔锯的传动槽，又不会突出孔锯端面刮伤工件表面。在实际使用过程中，旋转滚花旋钮即可调整心轴的伸出长度，适配不同切削深度的孔锯安装需求，当加工较薄工件时，可缩短导向钻的伸出量，避免导向钻过度穿透工件背面造成的多余损伤；加工厚工件时，可调长导向钻伸出量，保证整个切削过程中导向钻始终处于定位状态，提升开孔过程的稳定性。

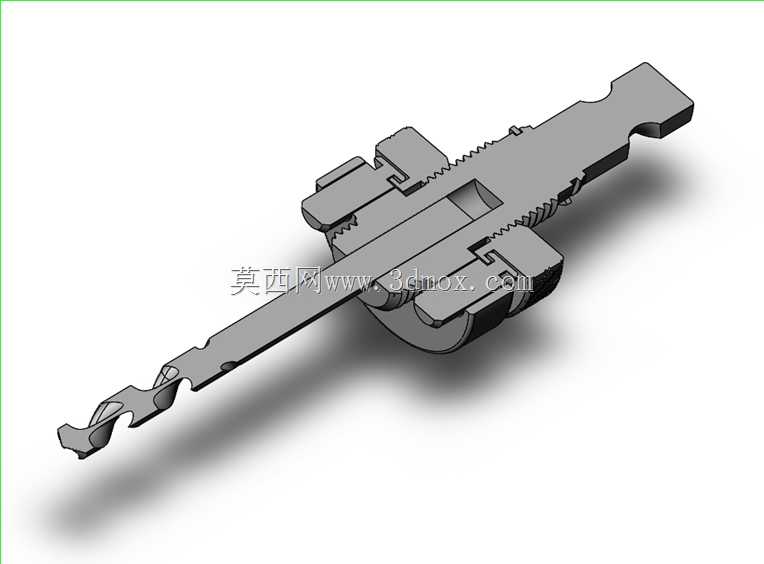

　　在结构设计的细节处理上，各传动台阶处均做了圆角过渡处理，避免应力集中导致的部件断裂问题，滚花段与心轴的连接部位采用过盈配合加销钉固定的结构，可承受频繁正反转切换的冲击载荷，适合现场开孔时频繁退屑、反复进给的操作工况。六角柄与心轴主体为整体调质处理，表面硬度达到HRC42-48，既有足够的韧性承受冲击载荷，又有足够的耐磨性抵抗钻夹头的反复装夹磨损，使用寿命远高于普通焊接结构的接杆产品。

　　针对现场作业常见的排屑不畅问题，该接杆的心轴上预留了足够的排屑空间，孔锯切削产生的切屑可顺着心轴与孔锯内壁的间隙排出，不会因为切屑堆积在接杆与孔锯的连接部位导致孔锯无法拆卸。导向钻的排屑槽与心轴端面齐平，导向钻切削产生的中心切屑可顺利排出，不会在接杆前端堆积造成切削阻力增大的问题。
