英制规格筒式开孔切削刀具结构设计

　　在现场管道开孔、薄板扩孔、木质基材开孔、薄金属板材开孔这类作业场景里，孔锯是非常常用的切削配件，相比普通麻花钻，它能在更低切削负载下开出大直径的规整圆孔，不会因为钻削面积过大导致基材崩边、钻头卡滞。这款英制规格的筒式孔锯，整体采用薄壁圆筒结构设计，切削端布置连续的锯齿形刃口，刃口做了等齿距排布，能在旋转切削时均匀分散切削阻力，避免单齿受力过大出现崩齿、卷刃的问题，不管是在薄不锈钢板、铝合金型材上开孔，还是在实木、密度板这类木质基材上作业，都能保持稳定的切削进给手感，不会出现跳钻、跑偏的情况。

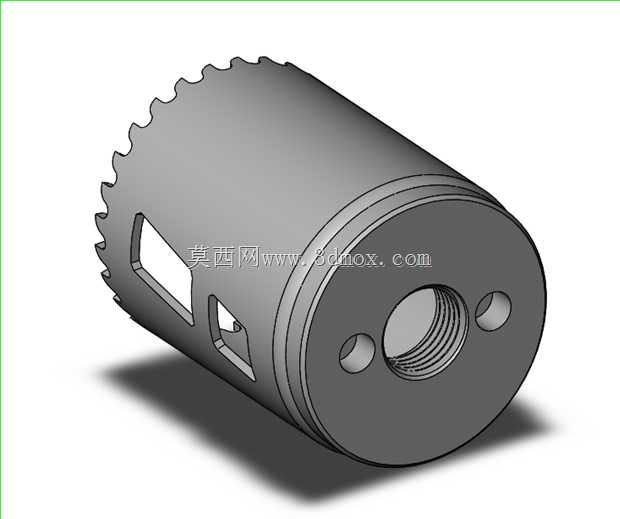

　　从安装适配的角度来看，这款孔锯的尾端设计了标准的5/8-18英制内螺纹接口，这个规格是目前市面绝大多数手持电钻、台钻配套孔锯接杆的通用接口规格，安装时只需要将接杆对准内螺纹旋紧，就能保证孔锯与动力输出轴的同轴度，高速旋转时不会出现偏心晃动，既可以提升开孔的圆度精度，也能减少接杆与孔锯连接位置的磨损，延长配件的使用寿命。尾端端面上还设计了两个对称的定位销孔，使用带定位销的专用接杆时，定位销可以插入这两个孔内，传递更大的切削扭矩，在切削硬度较高的不锈钢板材时，不会因为扭矩过大导致螺纹连接打滑，避免孔锯空转刮花孔壁、损伤连接螺纹。

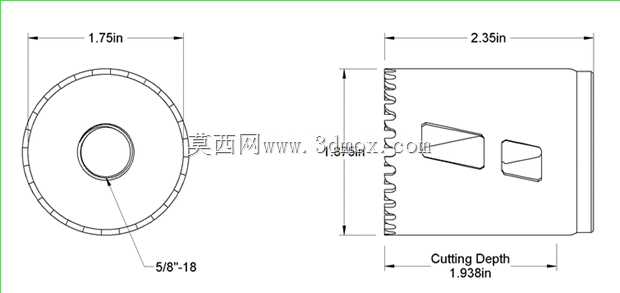

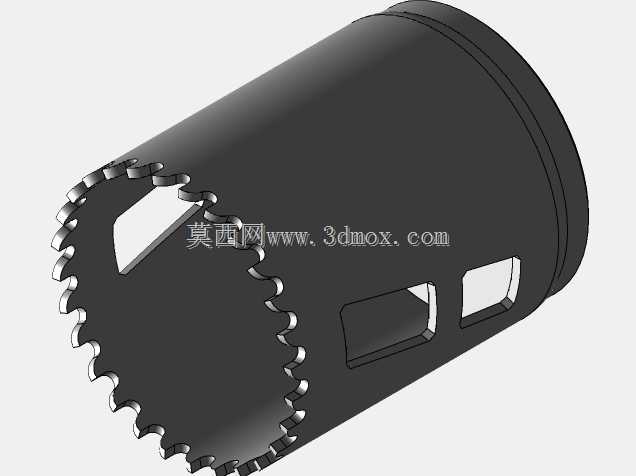

　　这款孔锯的有效切削直径为1.875英寸，也就是常说的1-7/8英寸规格，对应的公制尺寸约47.6mm，刚好适配常用的2英寸以内管道穿板开孔、电气接线盒扩孔、设备检修孔开设这类常见作业需求，切削深度可达1-15/16英寸，约49.2mm，足够应对常规厚度的板材、型材开孔需求，不需要中途退屑、多次接长作业，一次进给就能完成通孔加工。在孔锯筒体的侧面，专门设计了两个不同形状的排屑与拆卸槽，长条形的槽口主要用于切削过程中排出切屑，尤其是切削木质基材时产生的木屑、切削金属时产生的卷状切屑，都可以通过这个槽口及时排出，不会堆积在筒体内导致卡屑、过热，有效降低切削时的温升，避免刃口过早退火失效；侧面的异形卡槽则是用于拆卸孔内残留的塞料，当开孔完成后，被切削下来的直径1.75英寸的圆形料芯会卡在筒体内，不需要用螺丝刀硬撬，只需要用撬杆插入这个卡槽，就能轻松将料芯顶出，大幅提升连续作业的效率，也不会因为硬撬导致筒体变形、刃口磕碰损伤。

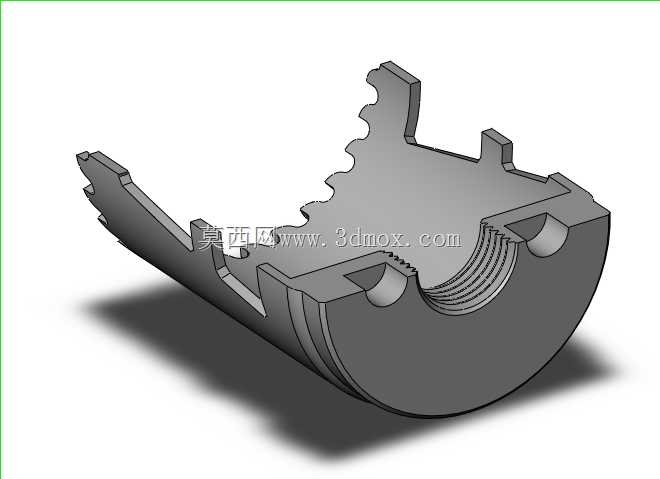

　　从结构设计的细节来看，这款孔锯的筒体采用了等壁厚设计，靠近尾端的位置做了一圈加强凸台，提升筒体的整体刚性，在施加较大进给压力时，筒体不会出现失圆、变形的情况，保证开出的孔尺寸一致、内壁光滑。锯齿部分做了分屑设计，相邻锯齿的切削角度略有差异，切削时可以将宽切屑分成窄段，更利于排屑，也能降低单个锯齿的切削负荷，在干切作业场景下也能保持较长的刃口寿命。定位销孔的位置做了局部加厚处理，因为传递扭矩时销孔位置会承受较大的挤压力，局部加厚可以避免销孔受力变形、开裂，即使频繁拆装接杆、大扭矩切削，也能保持销孔的尺寸精度，保证连接的稳定性。

　　在实际选型使用时，这款孔锯可以覆盖家装水电作业中的管道穿梁开孔、机柜加工中的线缆过孔开设、五金加工中的薄钢板扩孔、木工制作中的走线孔开设等多个场景，因为采用了标准的接口规格，不需要定制专用接杆，现场作业时可以和现有工具直接配套使用，降低工具配套成本。设计这类孔锯三维模型时，需要重点保证内螺纹与切削刃口的同轴度，两个定位销孔的位置度也要控制在合理公差范围内，否则安装后会出现偏心晃动，不仅开孔精度差，还会带来很大的安全隐患；筒体侧面的排屑槽位置要避开锯齿的应力集中区域，避免开槽后降低筒体的整体强度，槽口的边缘要做倒角处理，避免排屑时切屑卡在槽口边缘，也能防止作业时槽口边缘划伤操作人员。另外，切削刃口的角度设计要兼顾不同材质的切削需求，齿距不能过密也不能过疏，齿距过密容易堵屑，齿距过疏则会导致切削时震动大、孔壁粗糙，这款孔锯的齿距参数经过匹配优化，在金属、木材、塑料等常见基材上都能获得不错的切削效果，不需要针对单一材质频繁更换孔锯，提升现场作业的便利性。
