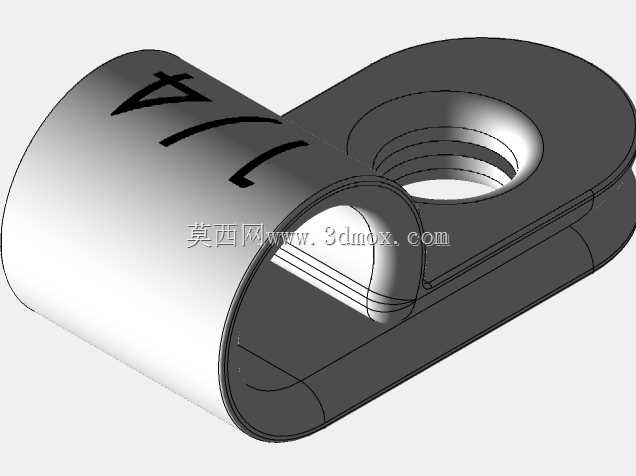

1/4英寸聚乙烯P型线缆固定夹结构

　　在低压电气布线、通讯设备走线、小型机电设备内部线束排布场景中，这类小规格P形夹是布线工序里最常用的固定元件之一，别看零件体量小，实际选型和结构设计如果没考虑到位，很容易出现线束压伤、固定松脱、安装干涉这类现场返工问题。这款适配1/4英寸外径线缆的P形夹，主体采用聚乙烯材质成型，材料本身自带的韧性和低摩擦特性，刚好匹配线束固定的核心需求——既不会因为长期夹持刮破线缆外层绝缘皮，也能在设备运行产生小幅振动时保持足够的夹持力，避免线束移位磨损。

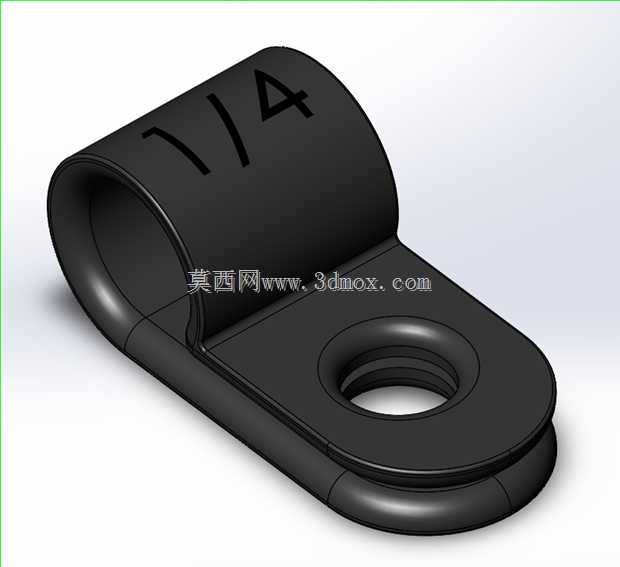

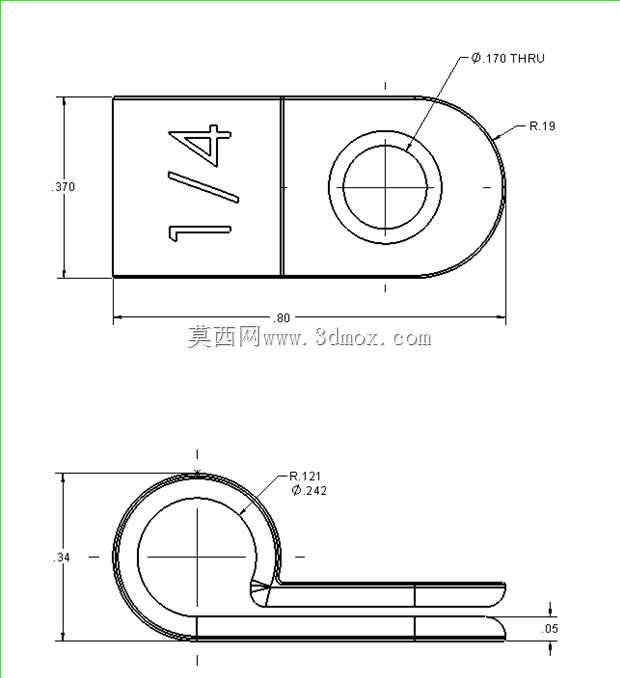

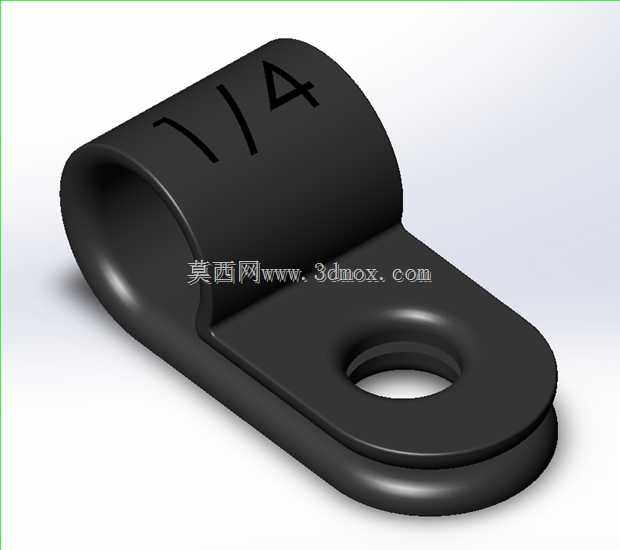

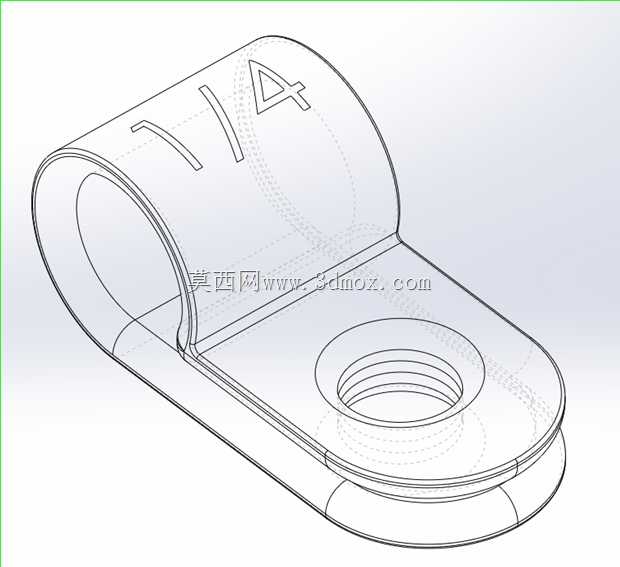

　　从结构设计逻辑来看，夹体的卷圆部分实际内径做了0.242英寸的尺寸控制，比适配的1/4英寸（0.25英寸）线缆外径略小一点，这个过盈量的设定是经过实际装配验证的：安装时依靠聚乙烯材质的弹性变形撑开卷圆部位套入线缆，装配完成后卷圆部位的回弹力会均匀包裹在线缆外壁，不需要额外的绑带辅助就能实现可靠固定，不会出现线缆轴向窜动的问题。夹体的平直安装段做了一体化的平板延伸，平板上预留了8号螺钉的安装过孔，孔位周边做了轻微的沉台过渡，一方面能让螺钉头安装后完全沉入平面以下，不会突出夹体表面刮蹭周边其他线束，另一方面也能强化孔位周边的结构强度，避免螺钉锁紧时应力集中导致平板部位开裂。

　　实际安装边界尺寸上，这款夹体整体宽度控制在37mm，总长度80mm，安装后总高度34mm，选型时可以提前根据布线空间预留对应的安装位置，不会因为尺寸预估不足出现和周边元器件干涉的问题。卷圆部位和平板衔接的位置做了大圆角过渡处理，没有尖锐的棱角，一方面是注塑成型时能保证材料填充流畅，避免出现缺料、内应力集中的成型缺陷，另一方面也能消除布线时的锐角割线风险，哪怕是工人现场徒手布线操作，也不会被夹体边缘划伤。夹体表面做了哑光处理，没有多余的毛刺飞边，卷圆内侧的接触面光滑度控制在Ra1.6以内，长期和线缆绝缘层接触也不会因为接触面粗糙磨破外皮。

　　在实际应用场景里，这类P形夹除了常规的电气柜内部线束固定，也常用在通讯基站的室内走线架布线、小型自动化设备的传感器线束固定、家电产品内部电源线排布场景中，相比传统的尼龙扎带，这种P形夹的固定方式是可拆式的，后期设备维护更换线束时只需要拧下安装螺钉就能取下夹体，不需要剪断扎带重新绑扎，能大幅提升后期维护的效率。而且聚乙烯材质的耐候性表现不错，在-20℃到60℃的常规工作环境下都能保持足够的弹性，不会像普通尼龙材质那样在低温环境下变脆断裂。设计时特意将夹体的夹持力做了梯度控制，卷圆开口处的变形量控制在材料弹性变形区间内，反复拆装3到5次也不会出现塑性变形导致夹持力下降的问题，能满足设备全生命周期内的布线维护需求。平板安装面的平面度控制在0.1mm以内，安装时能和安装基面完全贴合，螺钉锁紧后不会出现夹体歪斜的情况，能保证卷圆部分的轴线和安装基面平行，线缆固定后走向顺直，不会出现强行弯折线缆导致的应力集中问题。
