英制规格双金属开孔锯结构设计

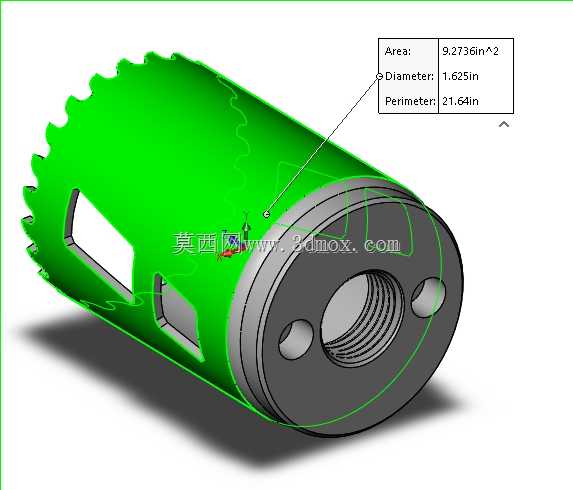

　　在现场安装与板材加工作业里，开孔作业是覆盖多场景的高频工序，不管是水电管线布设时在金属薄板、厚木板上开出对应口径的穿接孔，还是设备维护时在箱体壁面开出检修、接嘴的适配孔，都需要匹配对应切削规格的孔锯来完成作业，这款英制规格的孔锯，就是针对1.625英寸口径开孔需求设计的切削工具，适配现场多数需要1又5/8英寸孔径的安装场景。

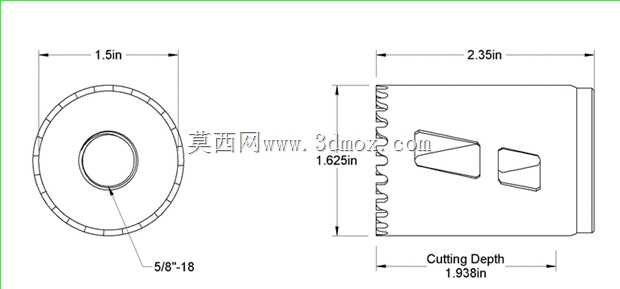

　　从切削作业的实际需求出发，这款孔锯的有效切割深度设定为1又15/16英寸，这个深度参数覆盖了常规家装、设备维保场景里绝大多数板材的厚度范围，不管是1.5英寸以内厚度的实木板材、多层胶合板，还是16mm以内的不锈钢薄板、铝合金型材，都能一次进给完成通孔切削，不需要中途退屑清理或者二次接刀，能有效减少开孔作业的辅助时间，避免接刀错位导致的孔壁台阶、孔径超差问题。

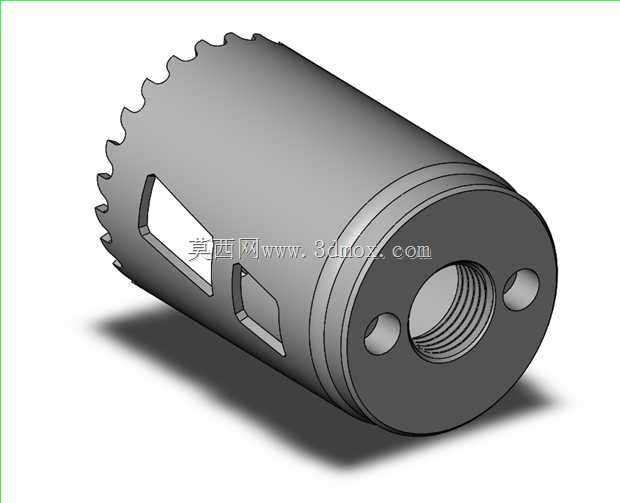

　　孔锯的尾部连接结构采用5/8-18英制心轴螺纹配合，这个螺纹规格是行业内孔锯与钻床、手电钻连接接杆的通用规格之一，作业时不需要额外定制转接杆，直接匹配市面常规的孔锯接杆就能完成装夹，装夹时螺纹旋合长度足够，能承受大进给切削时的扭矩载荷，不会出现切削过程中螺纹滑牙、孔锯脱落的安全隐患。尾部端面上设计的两个定位销孔，是和接杆上的传动销配合使用的，作业时传动销插入销孔，能分担螺纹承受的切削扭矩，尤其是在切削不锈钢这类高硬度材料时，扭矩载荷更大，双销定位的结构能避免螺纹单独受力导致的变形、损坏，延长孔锯的连接结构使用寿命。

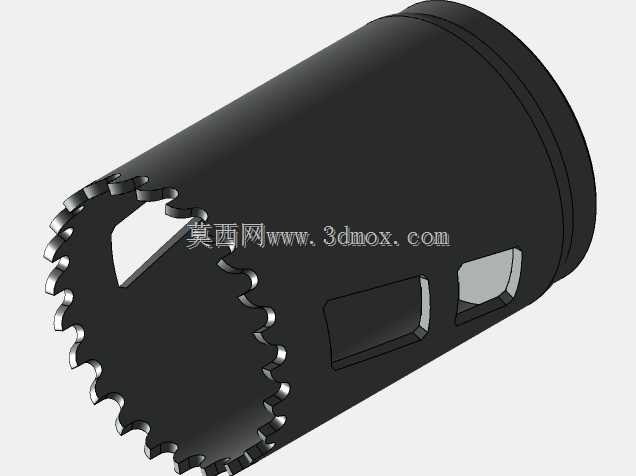

　　孔锯筒体侧面设计的两个长条形间隙孔，除了常规的排屑作用外，专门针对1.5英寸直径的塞子拆除做了结构适配，当孔锯完成切削后，卡在筒体内部的圆形料塞如果卡接过紧，不需要用螺丝刀从齿部硬撬损伤锯齿，只需要用对应粗细的撬棍从侧面间隙孔插入，就能均匀施力把料塞顶出，既提升了排屑、取塞的效率，也能避免硬撬导致的筒体变形、锯齿崩缺问题。筒体本身采用合金钢材质加工，切削齿部做了高频淬火处理，齿部硬度能达到切削金属材料的要求，同时筒体部分保持足够的韧性，不会因为进给时的侧向力出现筒体开裂、变形的问题。

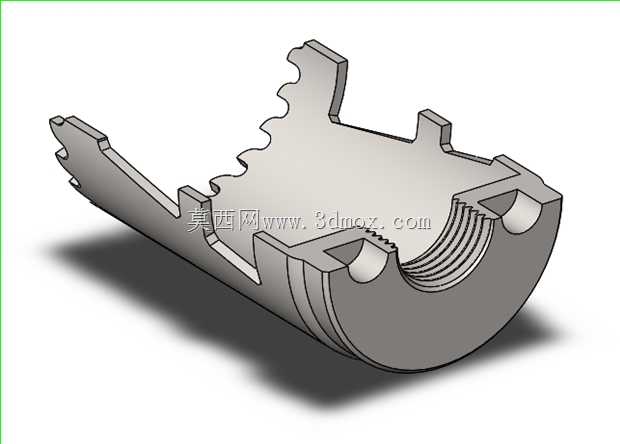

　　从建模设计的角度来说，这款孔锯的建模过程需要重点控制几个形位公差的匹配：首先是尾部螺纹与筒体的同轴度，必须保证螺纹轴线与筒体切削外圆的同轴度控制在0.05mm以内，否则切削时会出现孔径偏大、孔壁不圆，甚至锯齿单边磨损过快的问题；其次是两个定位销孔的位置度，要和配套接杆的销子位置完全对应，保证装夹时销子能顺利插入，不会出现装夹别劲的问题；还有侧面间隙孔的位置，要避开切削齿的受力根部，不能因为开孔导致筒体的整体刚性下降，间隙孔的边缘要做倒钝处理，避免作业时划伤操作人员。锯齿部分的齿形采用分齿设计，相邻锯齿分别向左右两侧偏移出微小的角度，切削时能开出比筒体壁厚稍宽的切缝，减少筒体壁面与孔壁的摩擦阻力，降低切削时的发热，同时也能让切屑更顺利地从齿缝排出，不会因为切屑卡滞导致闷车、烧齿的问题。

　　在实际选型使用时，这款孔锯适配的作业场景非常广，木工现场作业时可以用来在实木、密度板上开出灯具、管线的安装孔，五金加工场景下可以在薄钢板、不锈钢板上开出管线接头、仪表安装的通孔，甚至在塑料板材、PVC管材上开孔也能获得光滑无毛刺的孔壁。使用时需要注意根据不同的切削材料匹配对应的切削转速，切削木材时可以采用较高的转速配合匀速进给，切削金属材料时要降低转速，配合切削液冷却，避免齿部过热退火失去硬度。安装时要保证接杆与手电钻或者钻床的夹头装夹牢固，孔锯与工件表面垂直，刚开始接触工件时要慢进给，待锯齿完全切入工件形成稳定的切削轨迹后再匀速推进，快钻透工件时要降低进给压力，避免锯齿突然卡滞导致孔锯崩齿或者工具反转伤人。

　　从结构优化的细节来看，这款孔锯的筒体壁厚做了合理的匹配，不会因为壁厚过薄导致刚性不足切削时颤振，也不会因为壁厚过厚增加不必要的切削阻力，尾部的连接端做了加厚处理，螺纹和销孔都设置在加厚段，进一步提升连接部位的结构强度，即使反复装夹、承受大扭矩切削也不会出现连接部位开裂的问题。锯齿的齿距设计兼顾了排屑和切削平稳性，不会因为齿距过大导致切削冲击大，也不会因为齿距过小导致切屑堵塞齿缝。
