做车间物流线布局的时候,这类带顶升移载功能的滚筒输送单元,往往是整线分流合流节点的核心部件,很多刚入行的工程师容易把它当成普通滚筒线来做,最后现场调试的时候要么卡料要么顶升不到位,耽误整线投产进度。先从实际应用场景说,这类设备一般部署在包装线、电商仓储分拣线、家电组装线、汽配加工线的十字交汇节点,当主线上的托盘或者工装板载着工件流到这个工位,需要把工件从主线横向分流到支线,或者把支线的工件合流到主线的时候,就靠这套顶升机构把工件顶起脱离主线滚筒面,再通过横向的输送结构把工件送到对应支线,不需要额外安排人工转料,也不用布置复杂的弯道输送段,能大幅节省线体的占地空间,尤其适合车间面积紧张、线体布局紧凑的生产场景。

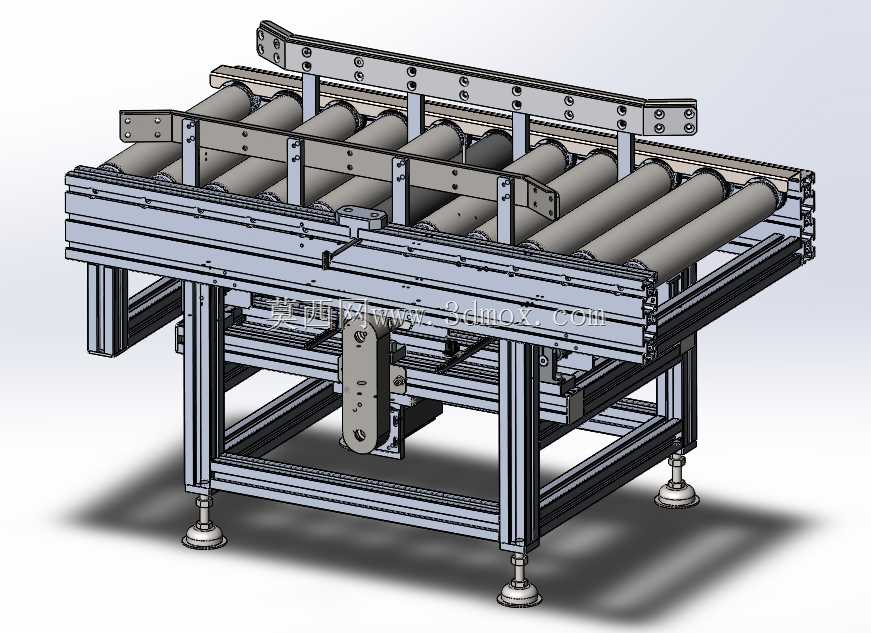

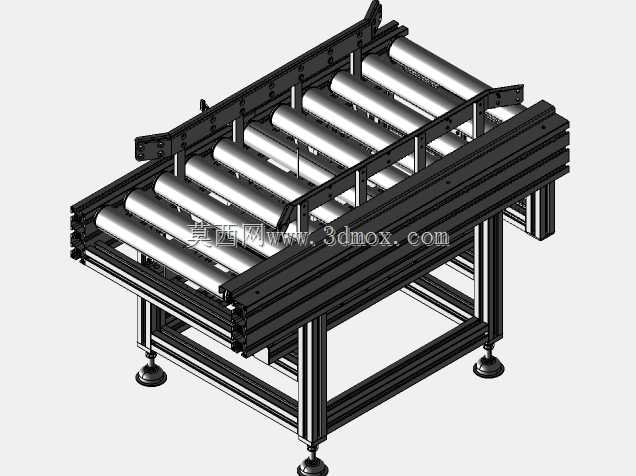

从结构设计思路上拆解,这套设备的机架全部采用工业铝型材拼装,不用焊接做表面处理,加工组装的时候只需要按照打孔位置锁合角件就能完成机架拼接,后期如果要调整线体高度或者改输送宽度,拆改型材的成本比焊接方钢机架低很多,机架底部配的是可调脚杯,安装的时候不用提前做高精度的地面找平,通过旋转脚杯的调节螺母就能把整个机架调整到水平状态,避免因为机架倾斜导致滚筒面高低差过大,工件输送的时候出现跑偏、卡滞的问题。滚筒部分采用的是无动力还是动力?不对,看结构是主线滚筒做长距排布,辊筒之间预留了足够的顶升机构升降空间,顶升部分采用的是偏心轮顶升结构?不对,看侧面的驱动单元,是电机带动连杆机构实现顶升动作,比气缸顶升的同步性更好,不会因为气源压力波动导致顶升平面倾斜,尤其是输送较重的工件比如装满零件的周转箱、家电壳体的时候,偏心连杆顶升的稳定性远高于单气缸顶升,不会出现顶升过程中工件滑落的问题。
说下功能特性,主线输送的时候,顶升机构处于下降位,顶升的横向输送带面低于主线滚筒面20mm以上,保证工件在主线滚筒上输送的时候不会和横向结构产生刮擦,当传感器检测到工件到达指定位置,主线滚筒停转,顶升机构启动,把横向输送结构整体顶起,直到横向带面高出主线滚筒面15mm左右,把工件完全托离滚筒面之后,横向输送电机启动,把工件横向输送到对接的支线位置,到位之后顶升机构下降,工件重新落回支线滚筒面,完成一次移载动作。整个动作的节拍可以根据整线的生产速度调整,一般单步移载动作可以控制在3秒以内,满足每分钟15到20件的分流节拍需求,适配大部分轻工制造、仓储物流的线体速度要求。
再讲安装边界和尺寸注意点,这类设备的主线宽度一般是根据输送的工件尺寸定制,常见的适配400mm、600mm、800mm宽度的工装板,机架的整体高度一般和整线的作业面高度匹配,常规是750mm到850mm之间,脚杯的调节行程一般留50mm,适配地面的高低差。安装的时候要注意,对接的主线和支线的滚筒面高度要和设备的滚筒面保持在同一水平面,高度差不能超过2mm,不然工件过渡的时候会出现磕碰;顶升机构的行程要严格控制,不能顶得过高,不然工件在横向输送的时候晃动量大,容易掉件,也不能顶得太低,不然工件没法完全脱离主线滚筒,横向移动的时候会和滚筒产生摩擦,刮花工件表面还会增大输送阻力。另外滚筒的间距要根据工件的底部尺寸来选,保证工件在滚筒面上的时候至少有三根滚筒同时接触支撑,避免工件因为支撑点不足出现倾斜卡料,比如输送底部尺寸300mm的周转箱,滚筒间距就不能超过100mm,不然周转箱走到两根滚筒中间的时候会往下陷,没法顺畅输送。
还有细节设计上,机架两侧的导向挡边是用折弯件做的,安装位置要比滚筒面高出30mm左右,导向边的两端要做向外的喇叭口导向,就算工件有轻微跑偏,也能顺着喇叭口导回正确的输送位置,不会直接撞到挡边上卡停。驱动部分的电机要安装在机架的内侧,不要突出到机架轮廓外面,避免现场人员走动的时候磕碰,也能减少线体整体的占地宽度,电机和传动辊之间用链传动或者同步带传动,要预留张紧调节的结构,后期使用一段时间传动件松动之后,可以快速调整张紧度,不用拆换大量零件。这类设备在选型的时候还要核算承载能力,铝型材的规格要根据输送工件的最大重量来选,比如输送50kg以下的工件,用4040铝型材做机架就足够,要是输送100kg以上的工件,就要换成4080或者更大规格的铝型材,同时顶升机构的连杆、传动轴也要做对应的强度校核,避免长期重载使用出现结构变形,导致顶升动作卡滞。很多新手设计的时候容易忽略顶升的同步性,要是四个顶升点的升降不同步,横向输送面就会倾斜,工件输送的时候就会往低的一侧跑偏,所以设计的时候连杆机构要做整根通轴传动,保证四个顶升点的动作完全同步,不要用分开的驱动单元做顶升,不然很难保证同步精度。
