DLG电动遥控滑翔机结构设计方案

　　这款DLG构型的电动遥控滑翔机，主要面向户外休闲飞行、青少年航模科普训练以及小型航模竞技赛事场景使用，区别于传统无动力手掷滑翔机，追加的动力单元能够让操作者在气流条件不佳的环境下，通过动力补能获得更长的留空时间，降低新手入门的操作门槛，同时也能满足进阶玩家完成动力爬升、气流捕捉、定点降落等多样化飞行动作的需求。从实际用途来看，该机型既可以作为航模爱好者日常飞行练习的载具，也可搭载轻量化的航拍模块、微型传感设备完成小范围的低空环境观测、航拍摄影任务，部分经过配重调整的机型还能参与指定类别的遥控滑翔机留空计时赛。

　　在功能特性设计上，整机兼顾了手掷发射的结构强度与滑翔飞行的低阻需求，机身主体采用流线型修形，机头位置预留了动力电机与螺旋桨的安装位，能够根据飞行需求搭配不同规格的动力套装，实现动力输出与续航时长的灵活匹配。机翼采用高升阻比的翼型设计，翼根位置做了结构加强处理，能够承受手掷发射瞬间的瞬时冲击力，同时机翼与机身采用快拆式连接结构，方便日常收纳、运输以及飞行后的维护检修，尾翼组包含水平安定面与垂直安定面，操纵舵面的舵角预留位置经过精准测算，能够保证操纵信号传递的线性度，避免飞行过程中出现舵面响应迟滞或者操纵量过大导致的飞行姿态失稳。

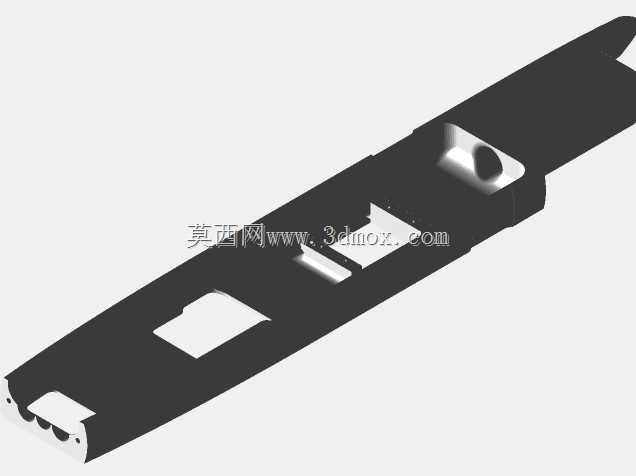

　　设计思路层面，首先围绕手掷发射的受力特性做了结构拓扑优化，在机身握持区域、机翼连接区域、尾翼支撑区域做了局部的壁厚加强，同时在非受力区域做了轻量化挖槽处理，在保证整机结构刚度满足飞行载荷要求的前提下，尽可能降低整机自重，提升滑翔阶段的升阻比。动力系统的布线通道沿着机身主梁内侧预留，既能够避免导线外露增加飞行阻力，也能防止飞行过程中导线与舵机、连杆等运动部件发生干涉，电池仓设置在机身重心位置附近，方便操作者根据搭载的电池重量调整配重位置，保证整机重心始终处于设计允许的范围内，避免出现头重或者尾重导致的飞行姿态异常。起落部分采用轻量化的尾撑式滑橇结构，能够满足草地、硬质平地等多种起降场地的使用需求，同时不会带来过多的结构重量负担。

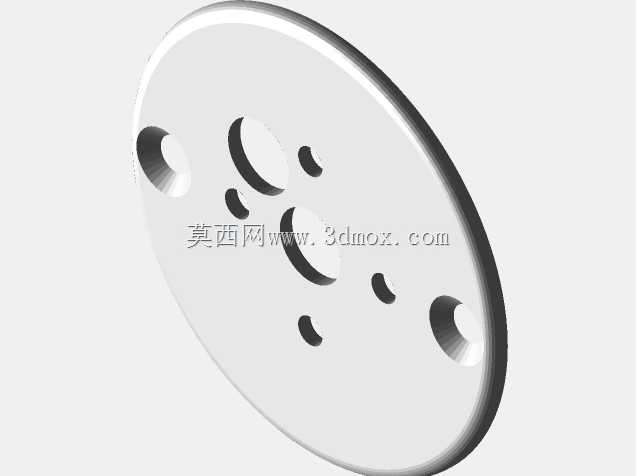

　　从外形尺寸与安装边界来看，整机翼展控制在适合单人手掷发射的合理区间，机翼展弦比经过多轮气动仿真验证，既能够保证低速滑翔阶段的升力系数，也不会因为展弦比过大导致机翼在发射或者大机动飞行过程中出现结构形变。机身长度与翼展的比例符合常规电动滑翔机的配平要求，机头电机安装座的孔径、安装孔位间距适配市面上主流的22系列外转子无刷电机，螺旋桨的安装间隙经过校核，在动力输出过程中不会与机头整流罩、机身前部结构发生擦碰。舵机安装槽的尺寸适配9g规格的微型舵机，舵机安装位周围预留了走线与连杆调节的操作空间，方便装机过程中的舵量校准与连杆长度调整。机翼与机身的对接接口采用定位销加卡扣的组合形式，安装时能够快速完成定位，卡扣的锁紧力经过测算，能够承受飞行过程中的气动载荷，不会出现飞行中机翼脱落的风险，同时拆卸时不需要额外工具，能够快速完成拆解收纳。电池仓的内部尺寸能够容纳常规的2S-3S规格航模锂电池，仓盖采用磁吸加卡扣的固定形式，既方便快速更换电池，也能保证飞行过程中电池不会因为机动动作出现移位。整机的各个操纵面的偏转角度范围经过设计校核，升降舵、方向舵的最大偏转量能够满足常规特技动作与姿态修正的需求，同时不会因为偏转量过大导致气流分离失速。
