可调节式电缆线盘松放机架结构设计

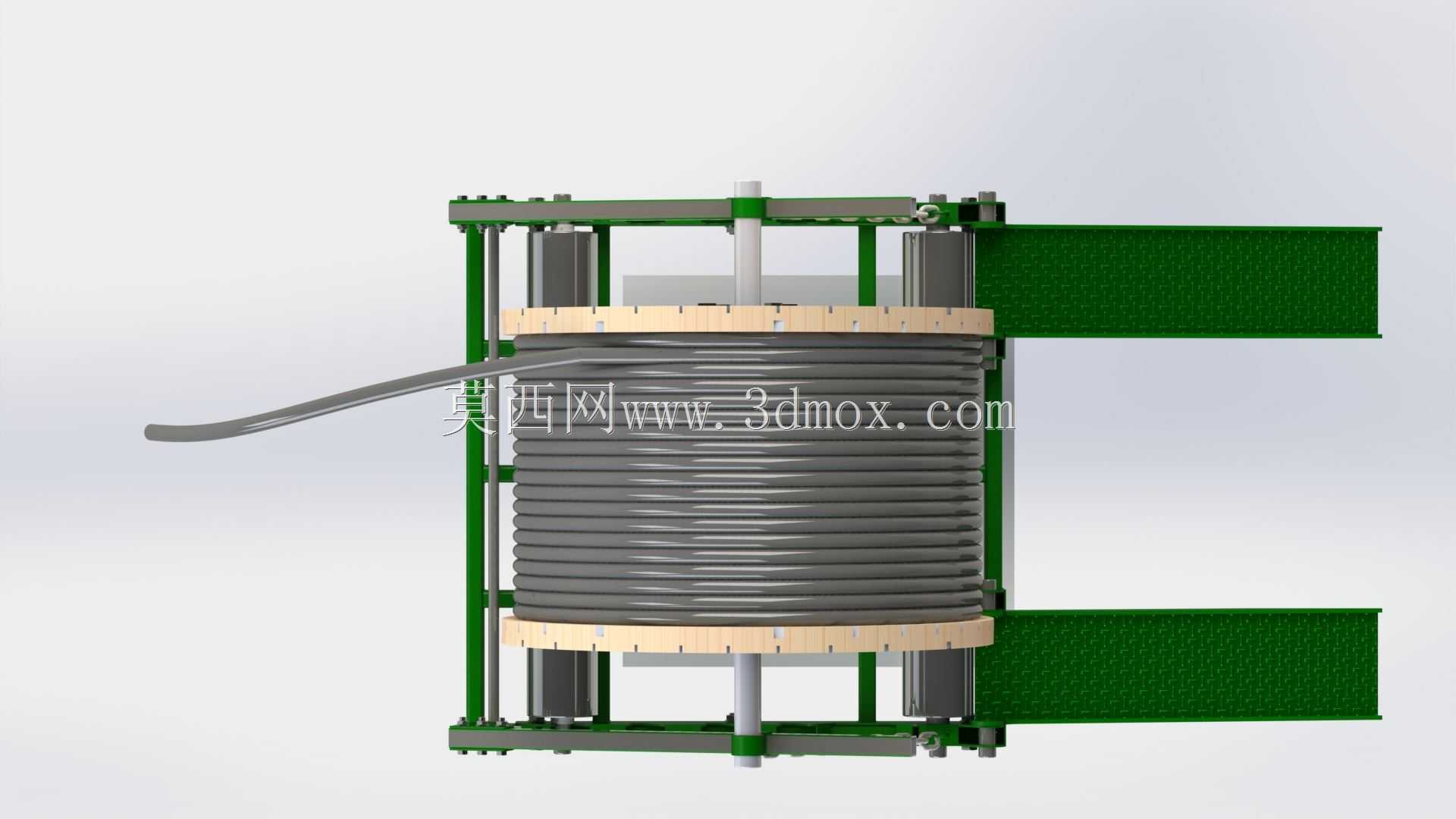

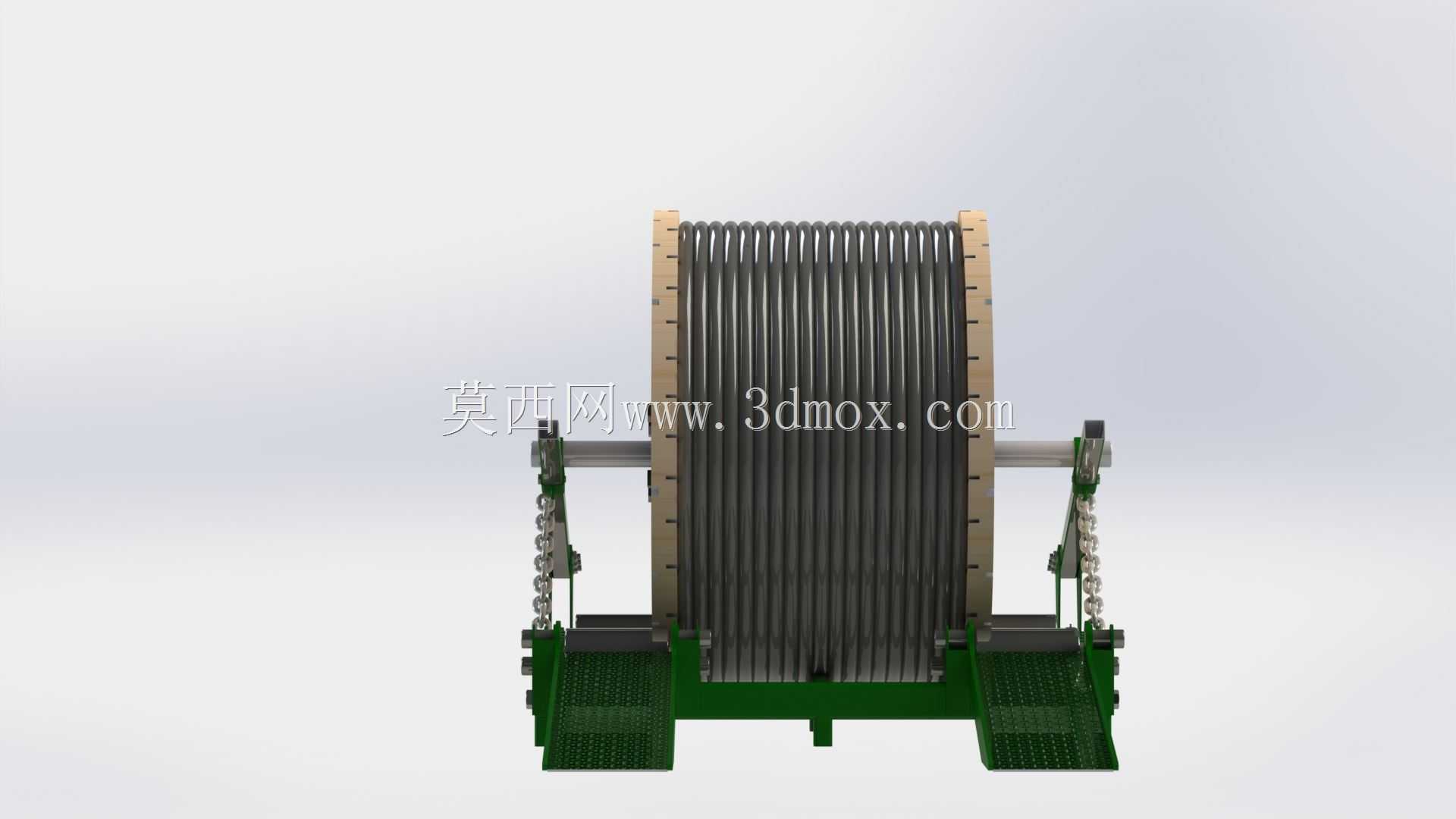

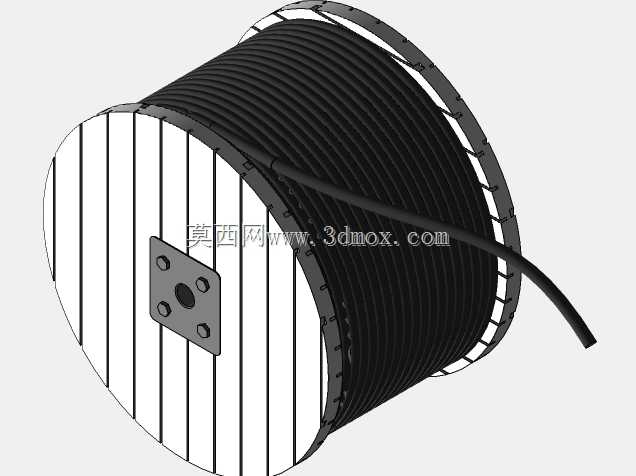

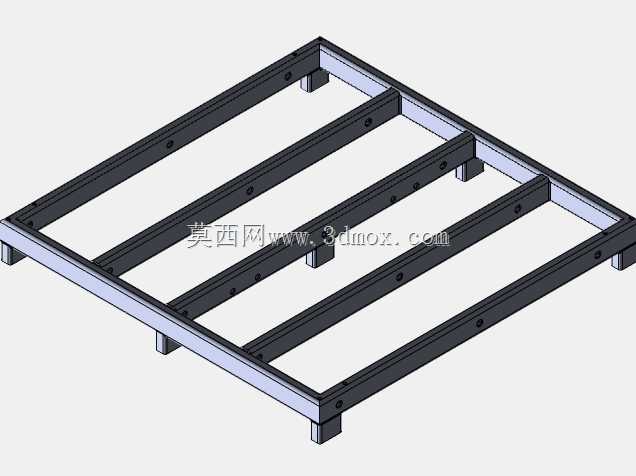

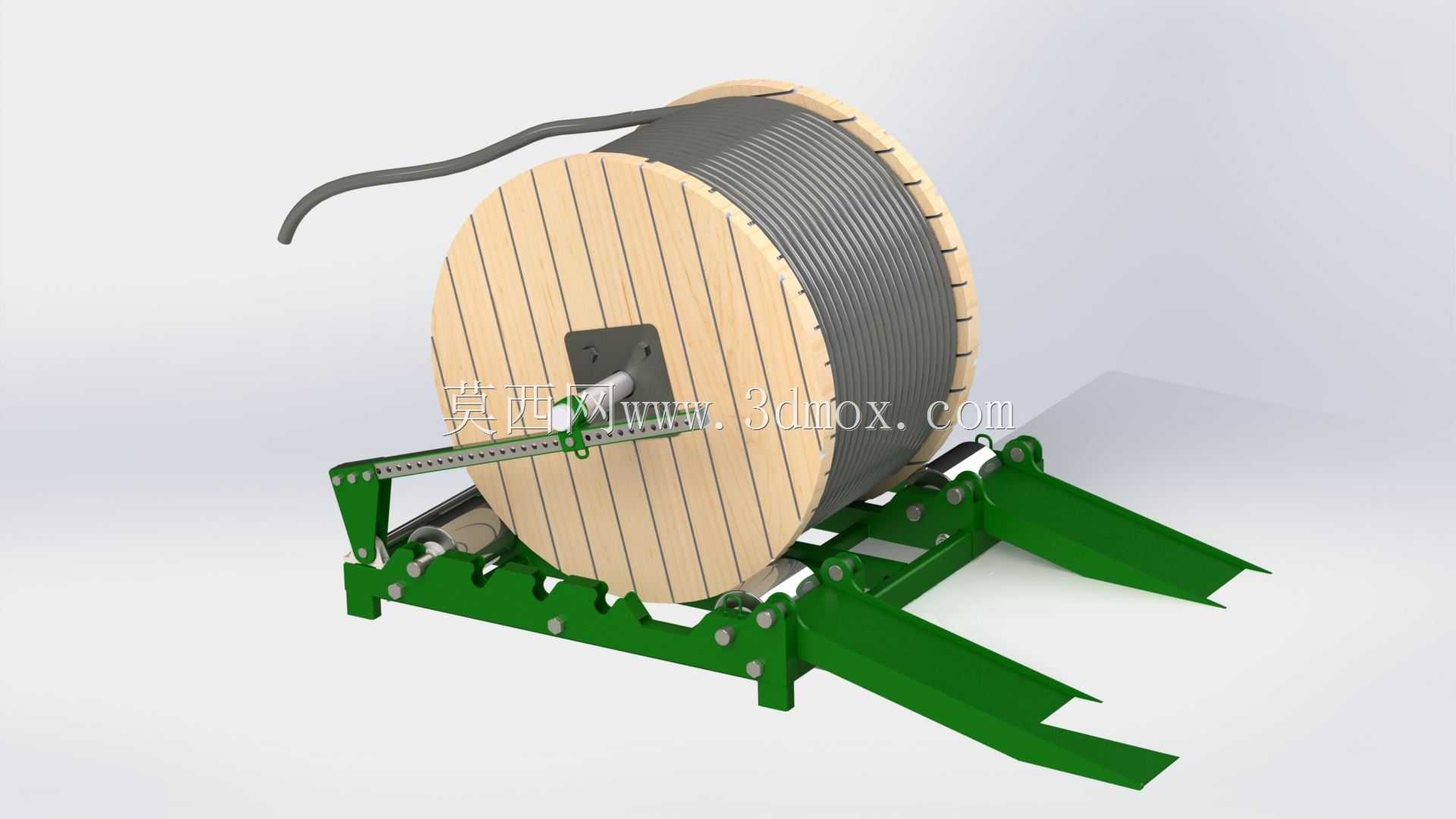

　　在电力施工、通讯布线、厂区线缆改造这类现场作业场景里，线缆展放一直是影响作业效率的关键环节——传统作业中常使用简易支架甚至直接将电缆盘撬起转动，不仅容易出现线盘跑偏、线缆打扭的问题，遇到不同规格的重型线盘时，还存在支架倾覆、线缆外层护套磨损的安全隐患。这款可调节式电缆松放机架，正是针对现场作业的实际痛点完成的结构设计，整体采用型钢焊接成型的框架式主体，搭配双侧可调式支撑臂结构，能够适配不同直径、不同宽度的木质或钢制电缆线盘，无需额外定制适配工装，单台设备即可覆盖常规工程场景下绝大多数规格的线缆盘使用需求。

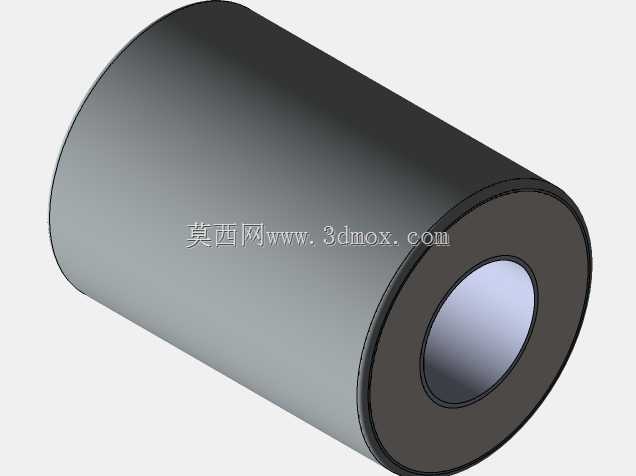

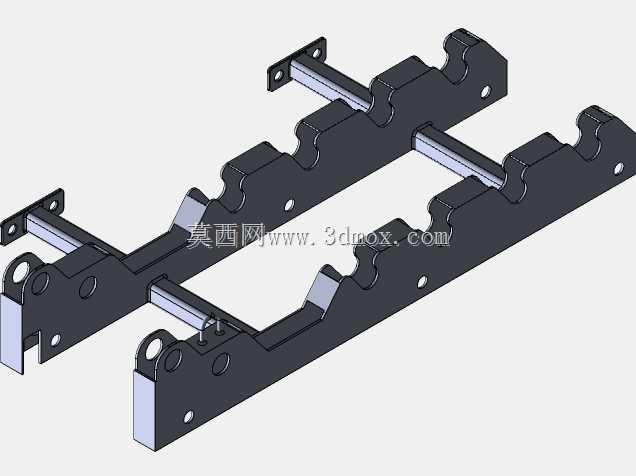

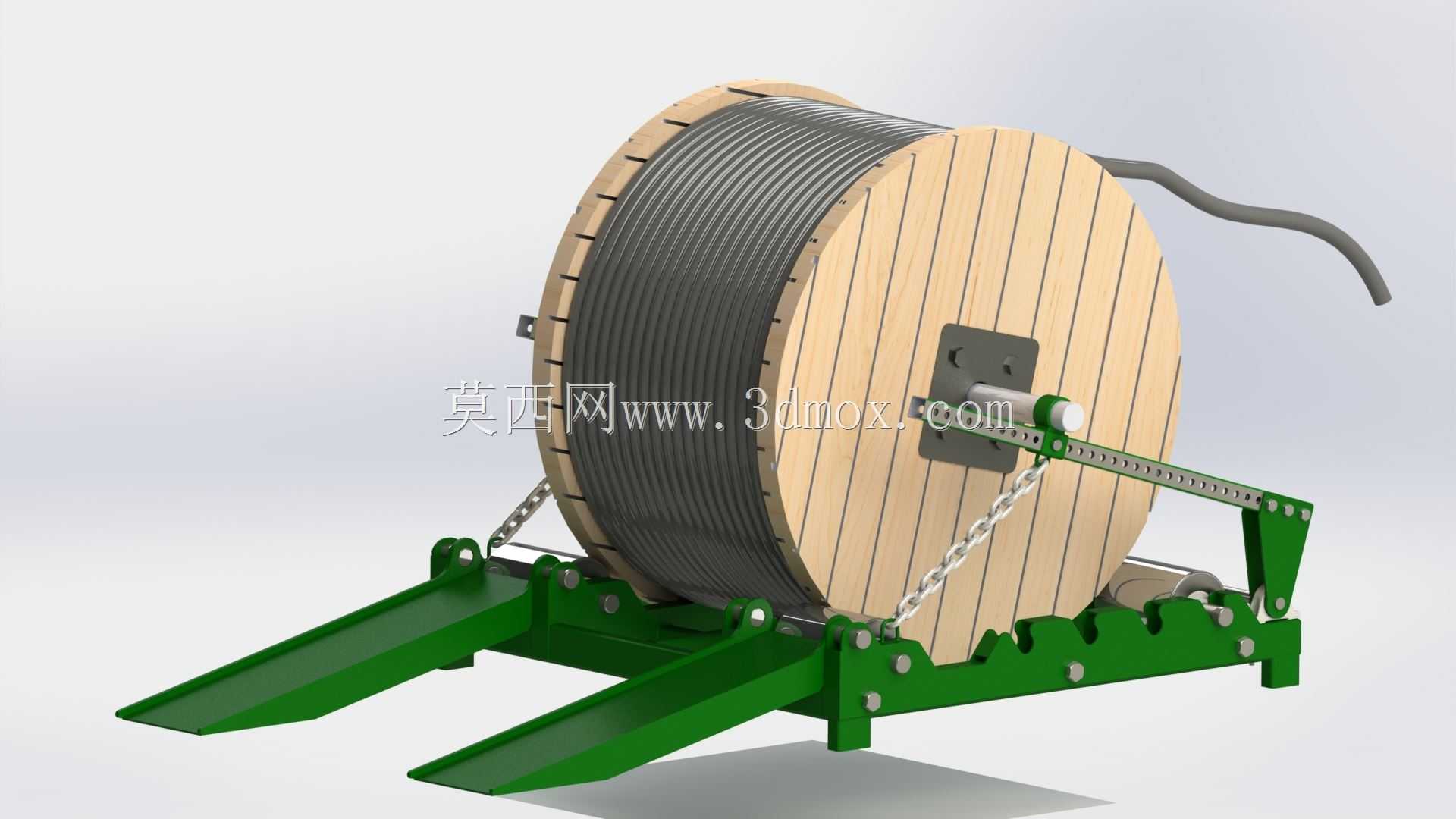

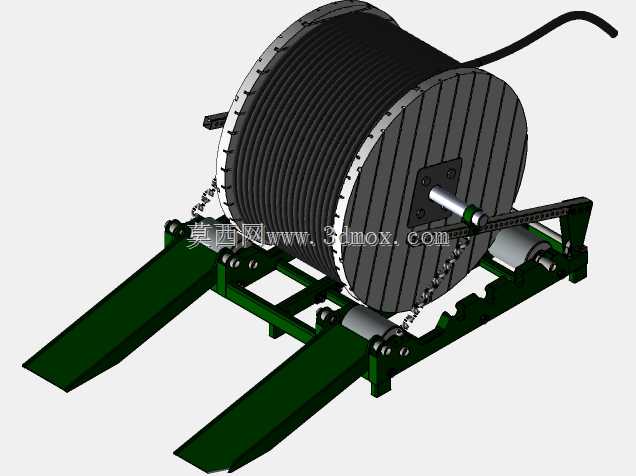

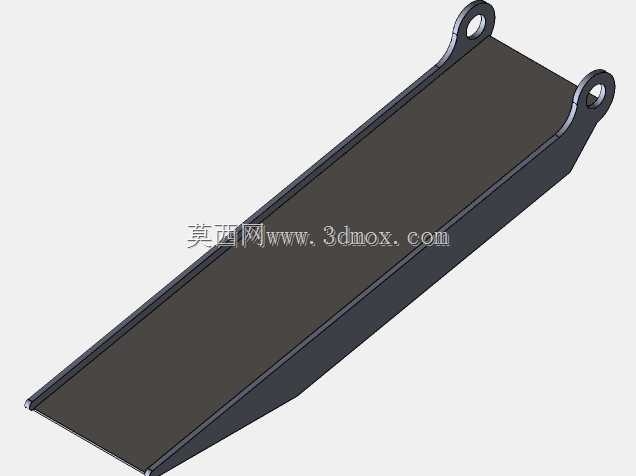

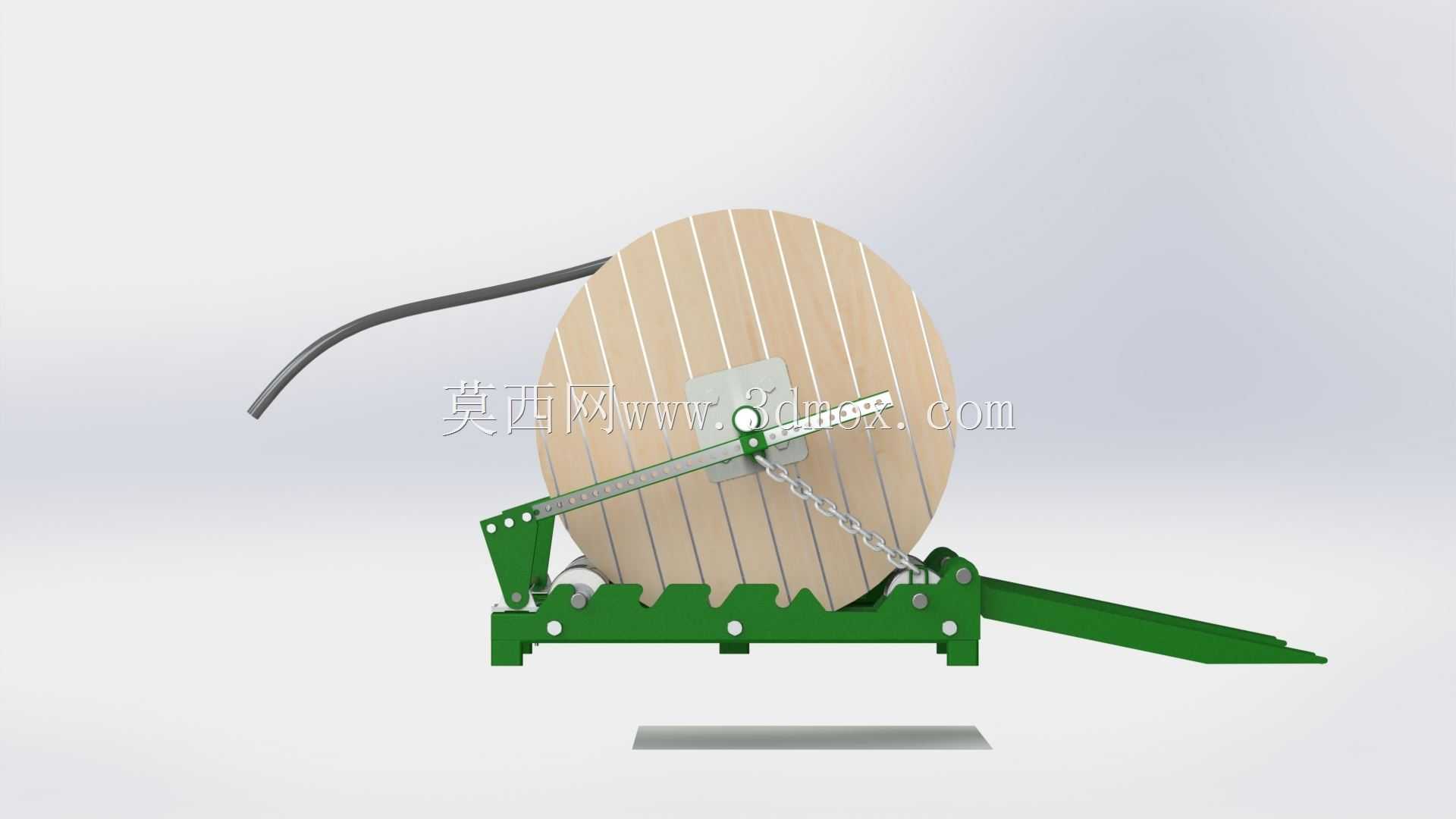

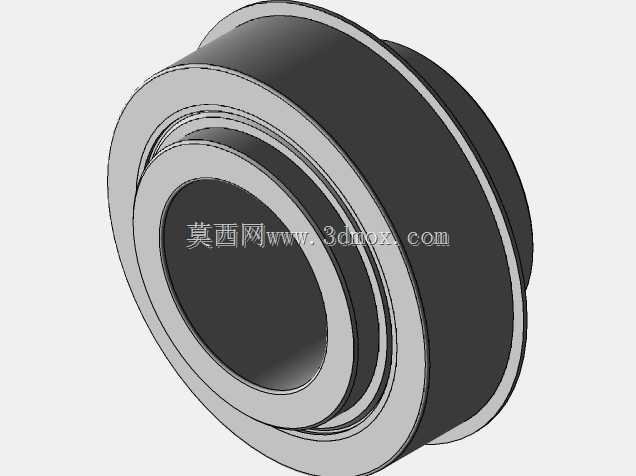

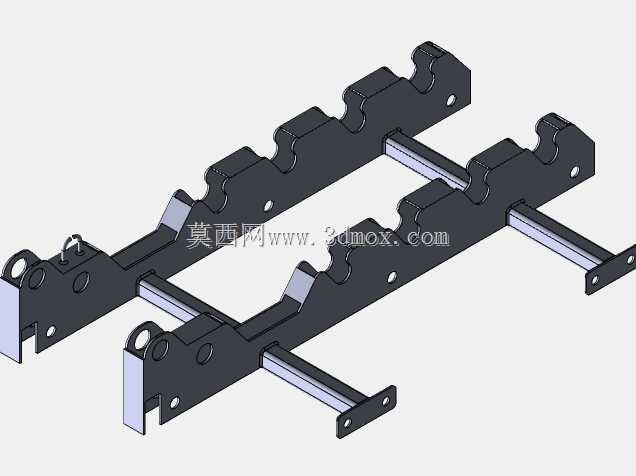

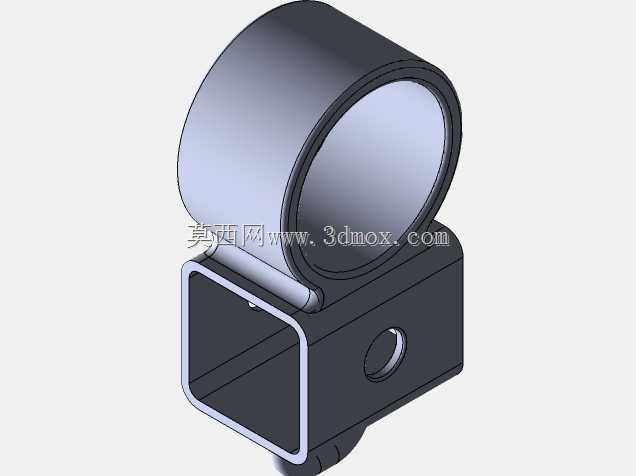

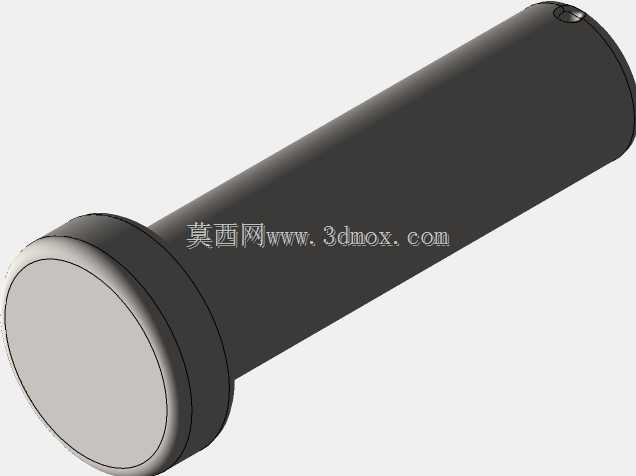

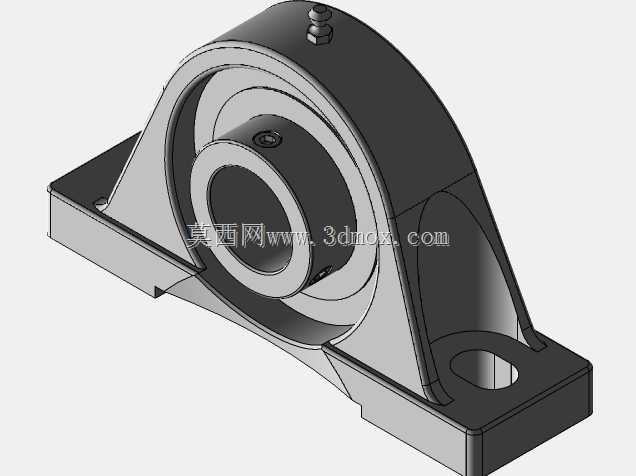

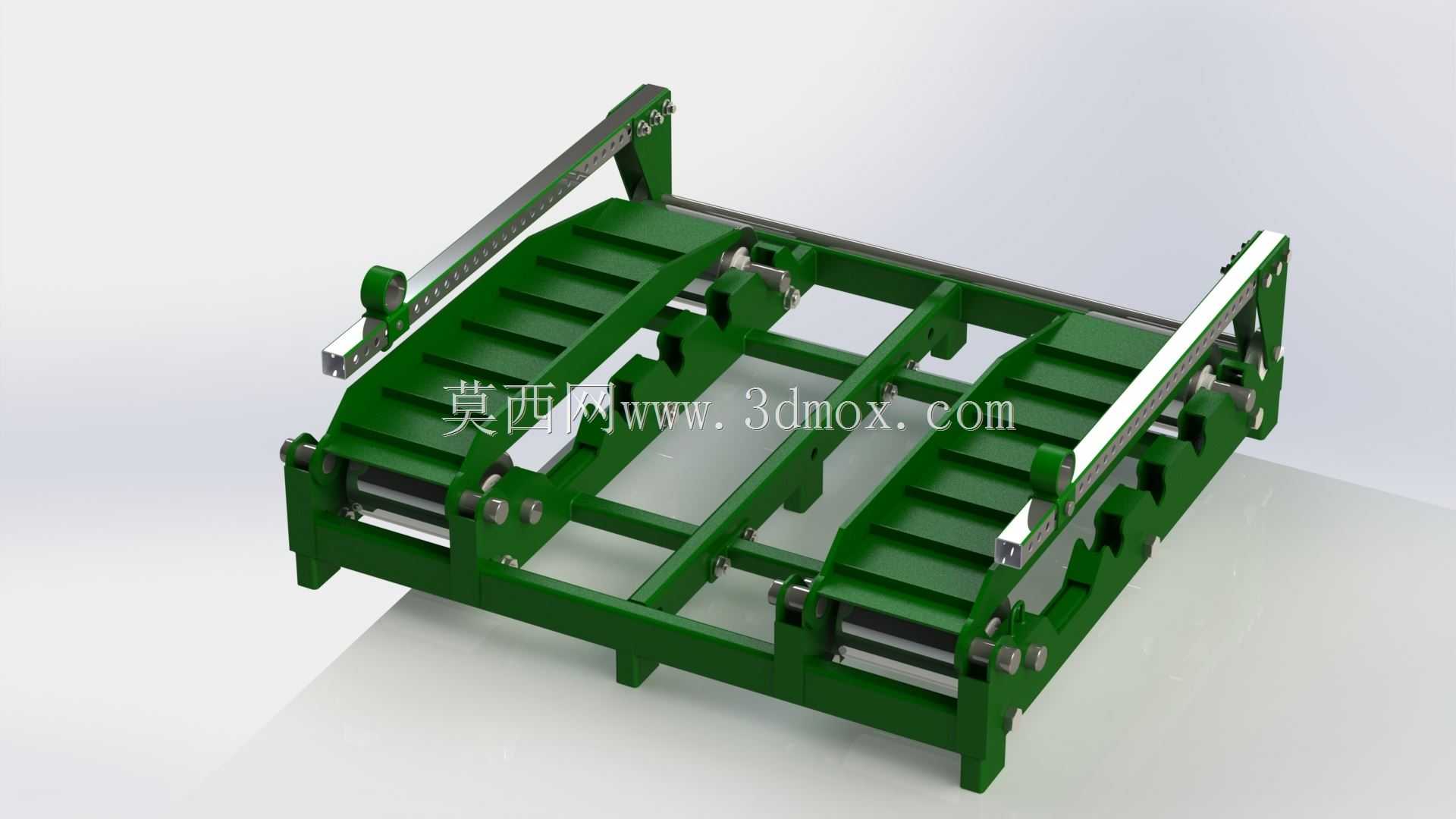

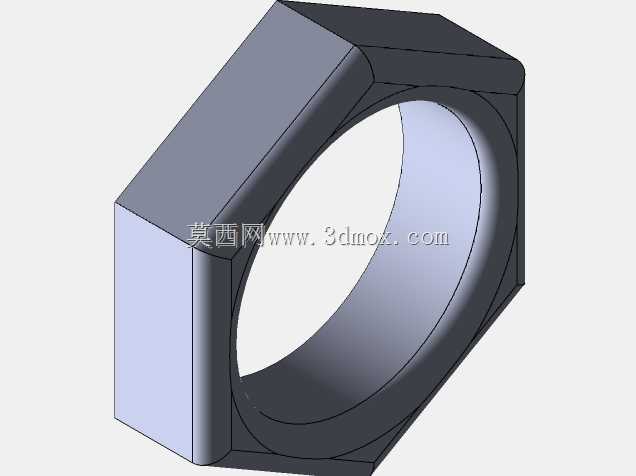

　　从结构功能来看，机架底部设置了两段倾斜式导向坡道，作业时无需借助吊装设备，仅需人力配合撬棍即可将重型电缆盘沿坡道推至机架支撑位，大幅降低现场作业的设备依赖；支撑臂上开设了等距排布的调节孔位，可根据线盘的中心轴高度调整支撑座的安装位置，支撑座内镶嵌有自润滑轴套，与线盘中心的拨禾滚轴配合，能够将线盘转动时的滑动摩擦转化为滚动摩擦，即使是满盘的重型线缆，单人也可轻松拉动展放，不会出现卡滞、转动不畅的问题。机架主体上还设置了多组卡位槽与链条锁紧结构，当线盘就位后，可通过链条将线盘侧边的挡盘进行柔性限位，避免展放过程中线盘轴向窜动脱出，同时卡位槽可配合制动插销使用，在需要暂停展放时直接卡入线盘侧边的辐条间隙，即可实现线盘的即时锁止，无需额外配置制动装置。

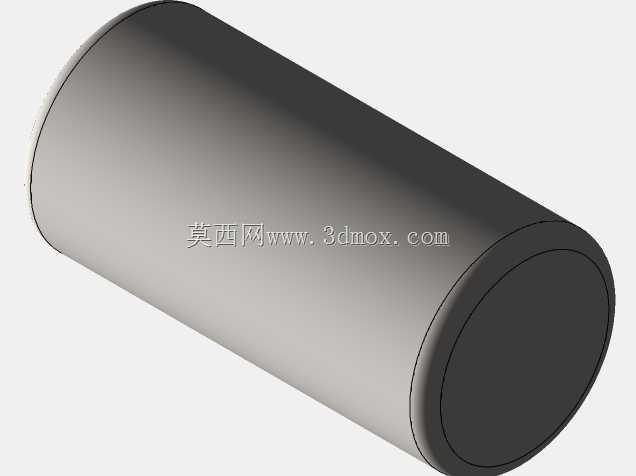

　　设计过程中充分考虑了现场作业的安装边界与使用工况：机架整体采用模块化拼接设计，所有连接部位均采用螺栓紧固结构，拆卸后可拆分成长度不超过1.2米的独立部件，能够轻松放入普通工程车的货箱内转运，无需大型货运车辆；支撑滚轴采用实心圆钢加工而成，轴端设置有防脱销孔，安装时仅需将滚轴穿入线盘中心孔，两端搭放在调节好高度的支撑座上，插入防脱销即可完成安装，整个安装过程无需专业工具，两名作业人员配合即可在十分钟内完成设备的组装与线盘就位。机架底部的支撑脚采用加宽式钢板焊接，接触地面的部位压有防滑纹路，即使在松软的泥土地面作业，也能通过垫设普通木板实现稳定支撑，不会出现侧翻风险。

　　针对不同的线缆类型，该机架的调节结构还可适配光缆、钢丝绳、软管等成卷盘装物料的展放作业，支撑臂的调节范围覆盖直径300mm至1200mm的常规线盘，支撑滚轴的承重能力经过结构校核，可满足最大2吨重量的满盘线缆使用需求。在结构细节上，所有与线缆接触的部位均做了圆角钝化处理，没有尖锐的焊渣与棱角，避免展放过程中刮伤线缆外层护套；双侧的导向坡道在非作业状态下可向上翻折锁定，缩小设备的整体占地空间，方便在狭小的作业场地内存放。不同于市面上常见的固定式电缆支架，这款可调机架的支撑座采用了浮动式设计，能够自动适配线盘中心轴的微小同轴度误差，即使线盘存在一定的变形，也能保证转动过程顺畅无卡滞，不会出现局部受力过大导致的轴套磨损加快问题。

　　从实际作业的适配性来看，该机架既可以用于户外电力抢修、通讯线路铺设的移动作业场景，也可固定安装在车间内作为生产线的线缆供料架使用，固定安装时可通过底部支撑脚的安装孔打入膨胀螺栓与地面固定，进一步提升设备的稳定性。展放线缆时，线盘的转动阻尼可通过链条的张紧程度进行微调，避免线盘转动惯性过大导致线缆过度松脱拖地，减少线缆外层的磨损与脏污。整个结构没有复杂的传动部件，日常维护仅需定期给支撑轴套加注润滑脂即可，故障率极低，能够适应户外高温、淋雨、扬尘等恶劣作业环境，长期使用也不会出现结构变形、活动部件卡滞的问题。
