电机减速器用六头环面蜗杆传动构件

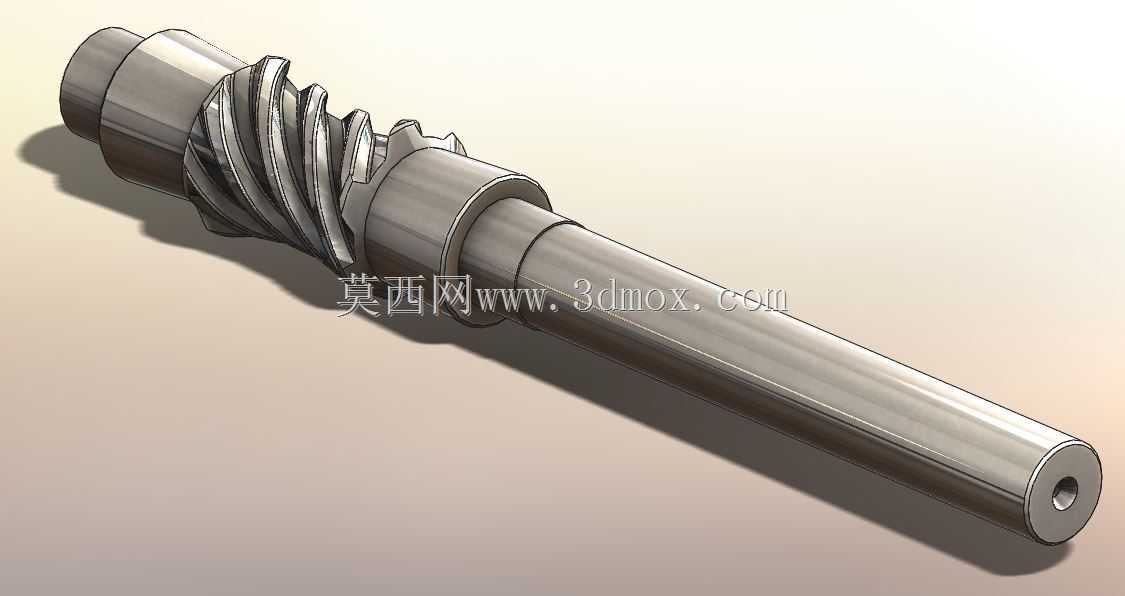

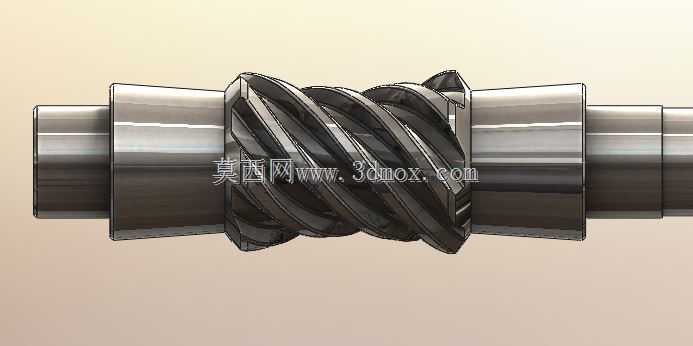

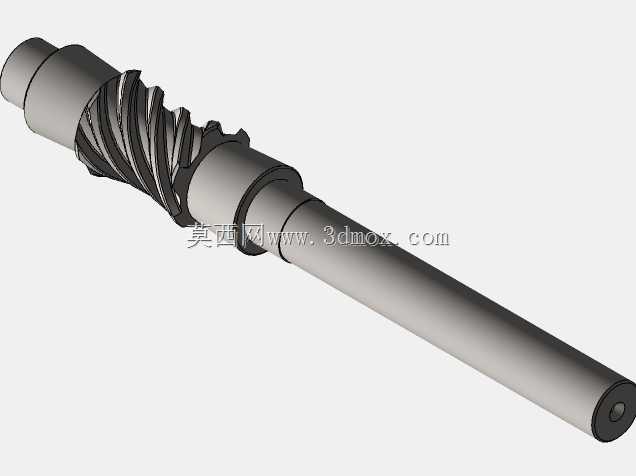

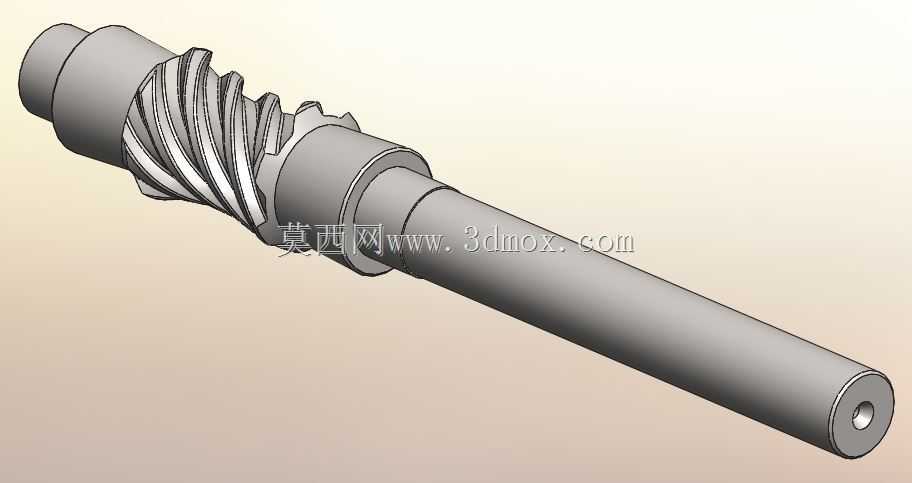

　　在中小功率减速传动场景里，环面蜗杆的接触线分布特性决定了它比普通圆柱蜗杆拥有更高的承载效率与啮合重合度，这款六入口环面蜗杆正是针对小体积电机减速模块开发的核心传动构件，日常多配套在小型输送线驱动端、自动化工位回转动力单元、家用小型机电设备的减速箱内，承担高转速电机端到低转速执行端的动力换向与扭矩放大作用。从结构设计逻辑来看，这款蜗杆采用了渐开线齿形修型方案，齿面沿环向分布的螺旋升角经过匹配计算，和配对蜗轮啮合时能形成多齿同时接触的状态，相比单头普通蜗杆，六头的设计能在保证大传动比的前提下，有效降低啮合滑动摩擦占比，减少长期运行下的齿面磨损，提升传动效率。构件整体为轴齿一体化结构，没有额外的齿圈与轴体装配环节，

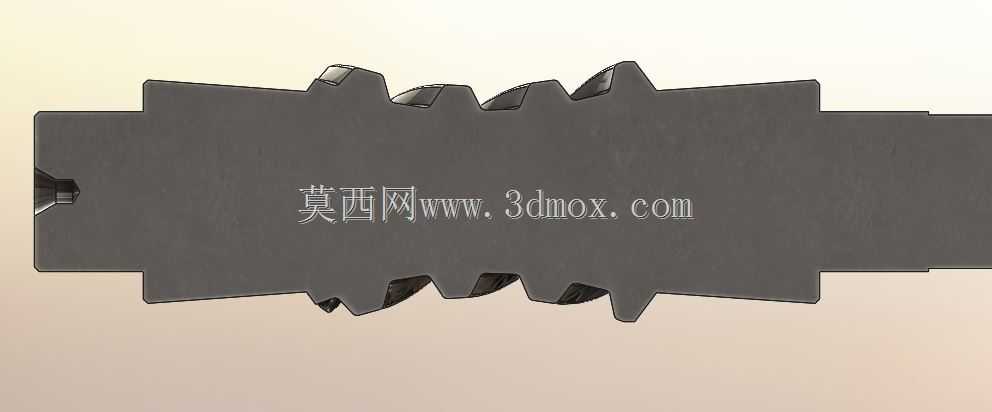

　　从根源上避免了装配间隙带来的传动回差，两端的轴颈段做了等径设计，可直接适配深沟球轴承的安装位，轴端中心的工艺孔既可以作为加工时的顶尖定位基准，也能在装配时作为注油通道，为啮合齿面提供微量润滑补给。安装边界上，蜗杆的轴段长度经过适配常规小型减速箱的腔体尺寸设计，齿部最大外圆直径控制在适配60-80mm中心距减速箱的范围内，两端轴颈的配合公差选取k6级过渡配合，既能保证轴承内圈的紧固效果，又不会出现过盈量过大导致的轴承装配预紧力超标问题。齿部的入口端做了倒角修缘处理，装配时能顺畅导入蜗轮啮合区，避免装配过程中磕碰齿顶造成的啮合异响，轴肩位置的退刀槽宽度严格匹配轴承内圈的定位尺寸，不会出现轴承装配到位后仍存在轴向窜动的问题。实际应用中，

　　这类环面蜗杆的传动噪音比普通圆柱蜗杆低3-5分贝，在对运行静谧性有要求的办公类机电设备、医疗辅助传动机构中适配性极强，齿面经过硬化处理后，能承受短时1.5倍额定扭矩的冲击负载，应对工位频繁启停的传动工况也不会出现齿面压溃的问题。建模过程中，齿面的螺旋线生成是核心难点，需要先根据环面蜗杆的成型原理建立基圆与分度环面的参数关系，再逐点生成齿面的空间曲线，通过扫掠成型后做齿向修形，才能保证模型导入工程软件后可以直接生成啮合仿真的运动副，不需要额外修正齿面间隙。轴体上的台阶过渡处全部采用圆角过渡，避免应力集中导致的轴体断裂风险，配合面的表面粗糙度建模时也预留了加工余量对应的参数标注位，方便后续出工程图时直接调用公差与粗糙度要求。

　　这类蜗杆在选型时需要注意和配对蜗轮的中心距偏差控制在0.02mm以内，轴向安装位置的偏差不能超过齿宽的5%，否则会出现偏载啮合，大幅缩短构件的使用寿命，日常维护时只需要定期在啮合区涂抹锂基润滑脂，就能保证长期稳定运行，不需要额外的复杂维护工序。
