带齿轮泵储油器集成式液压动力供油装置

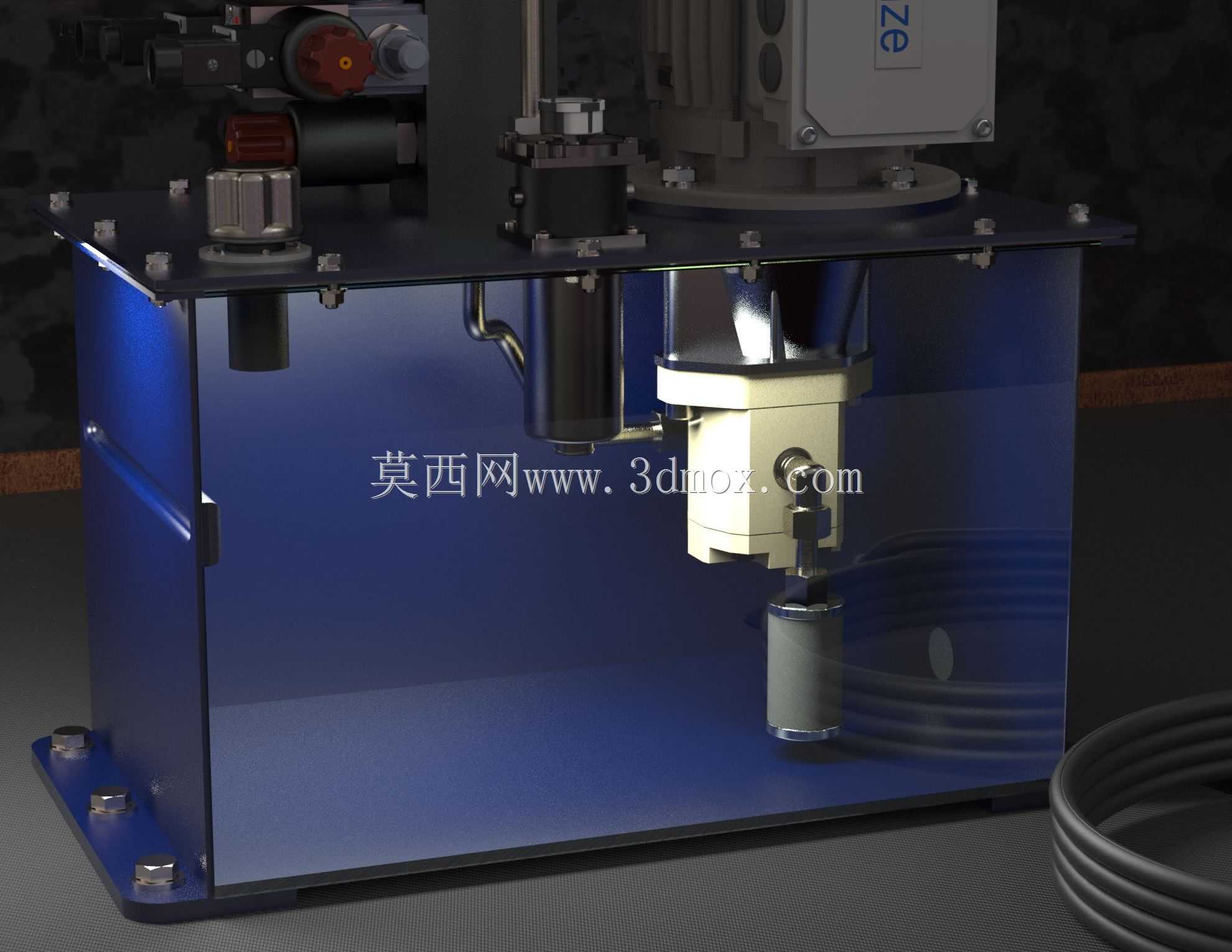

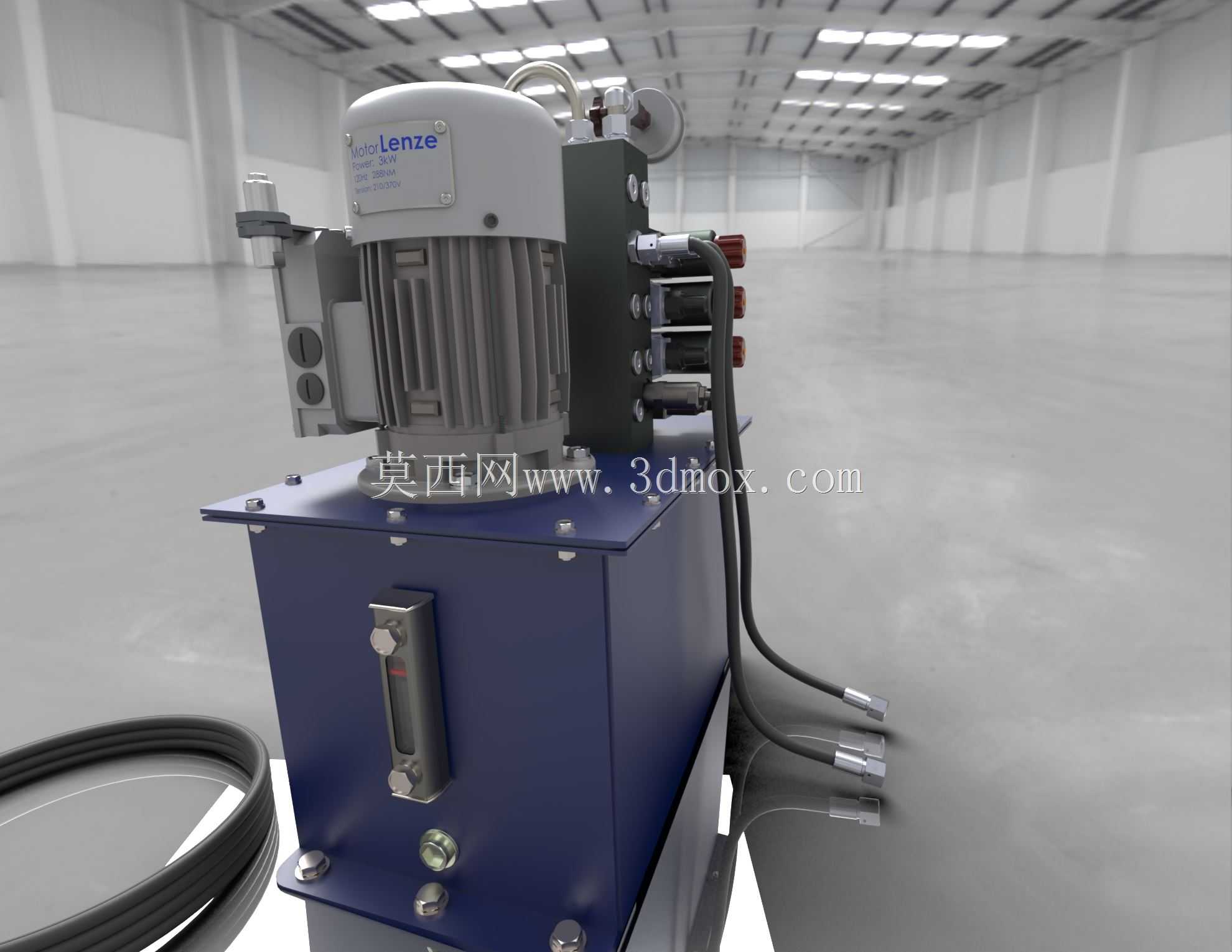

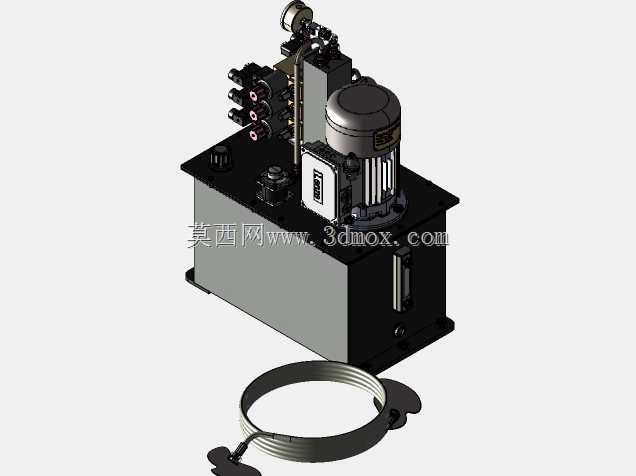

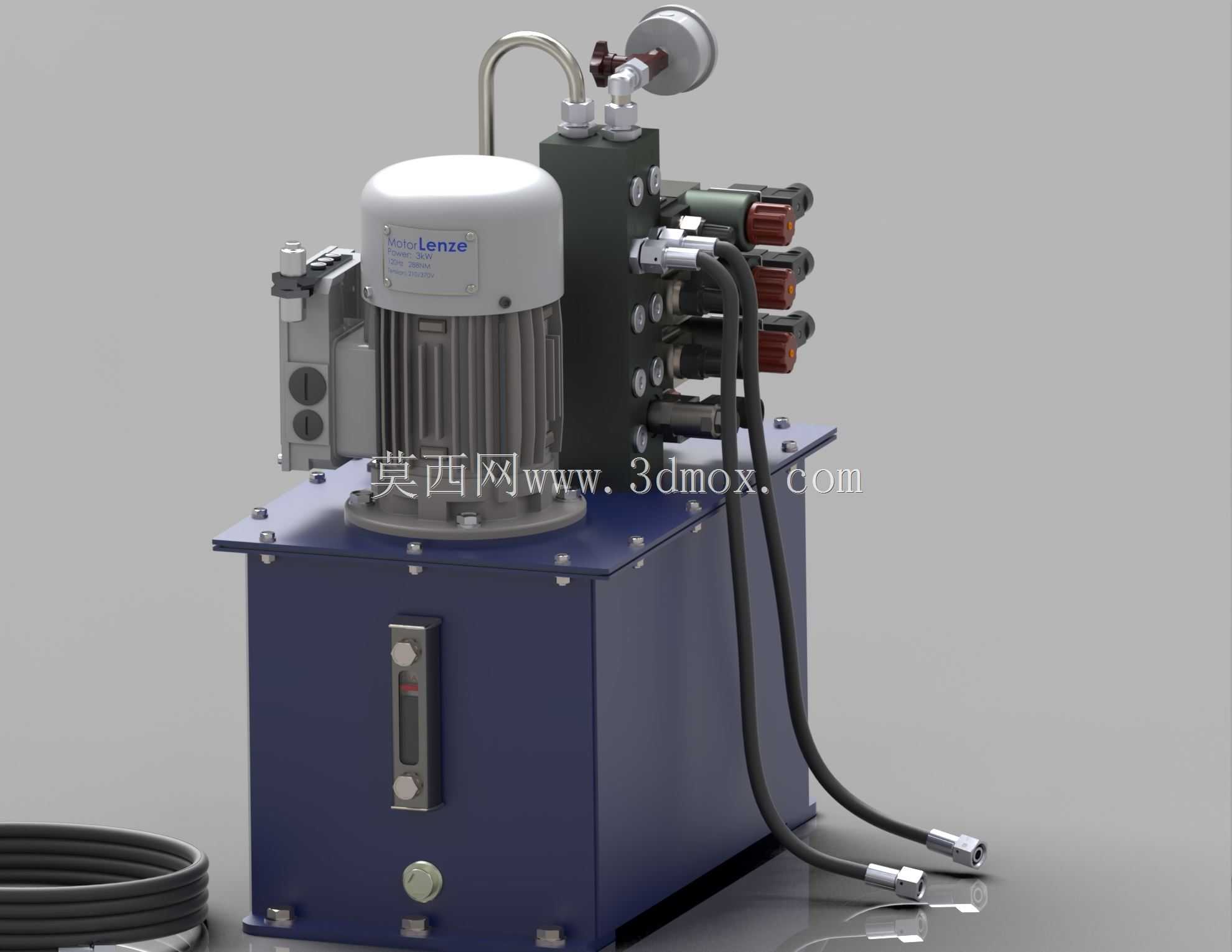

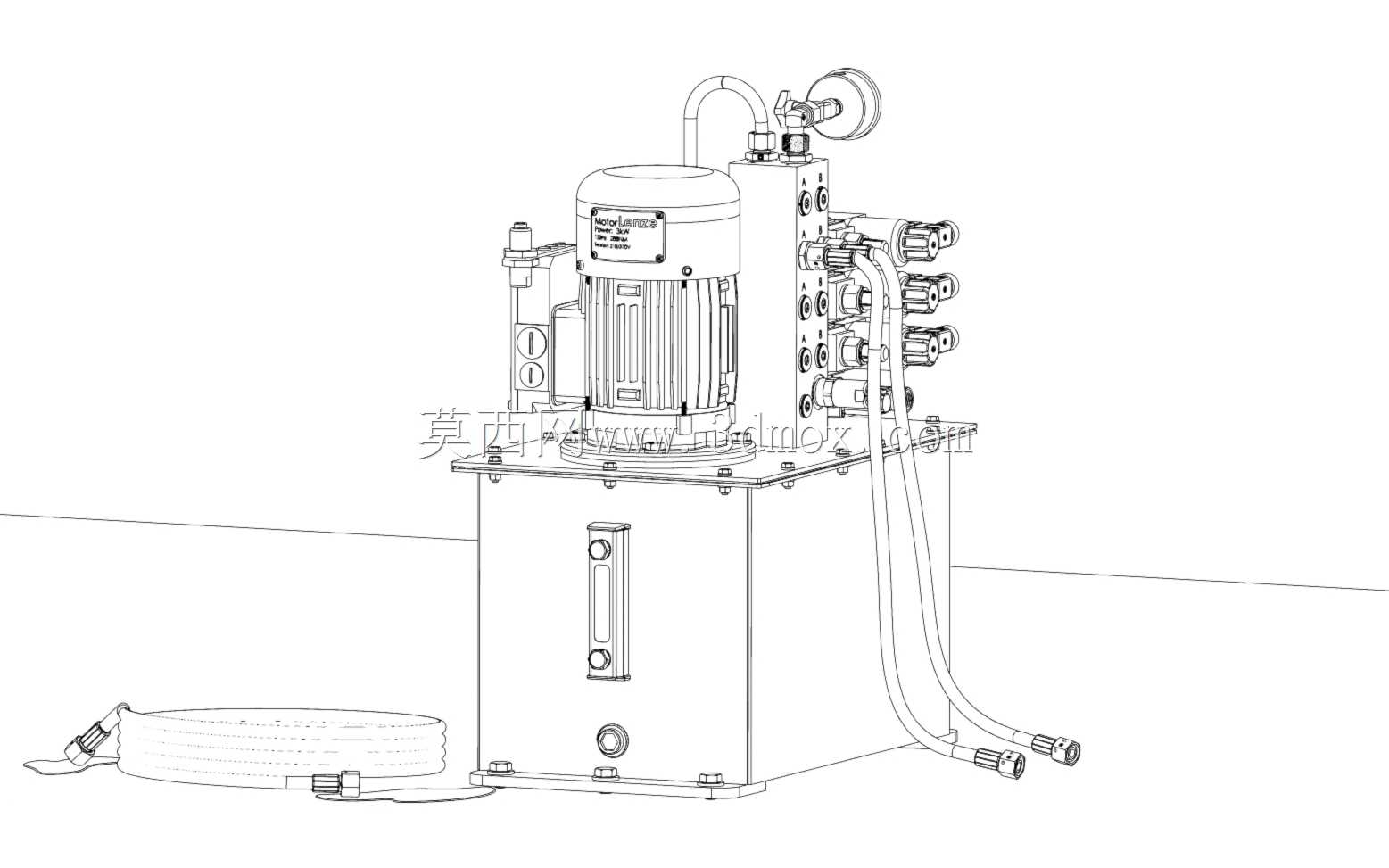

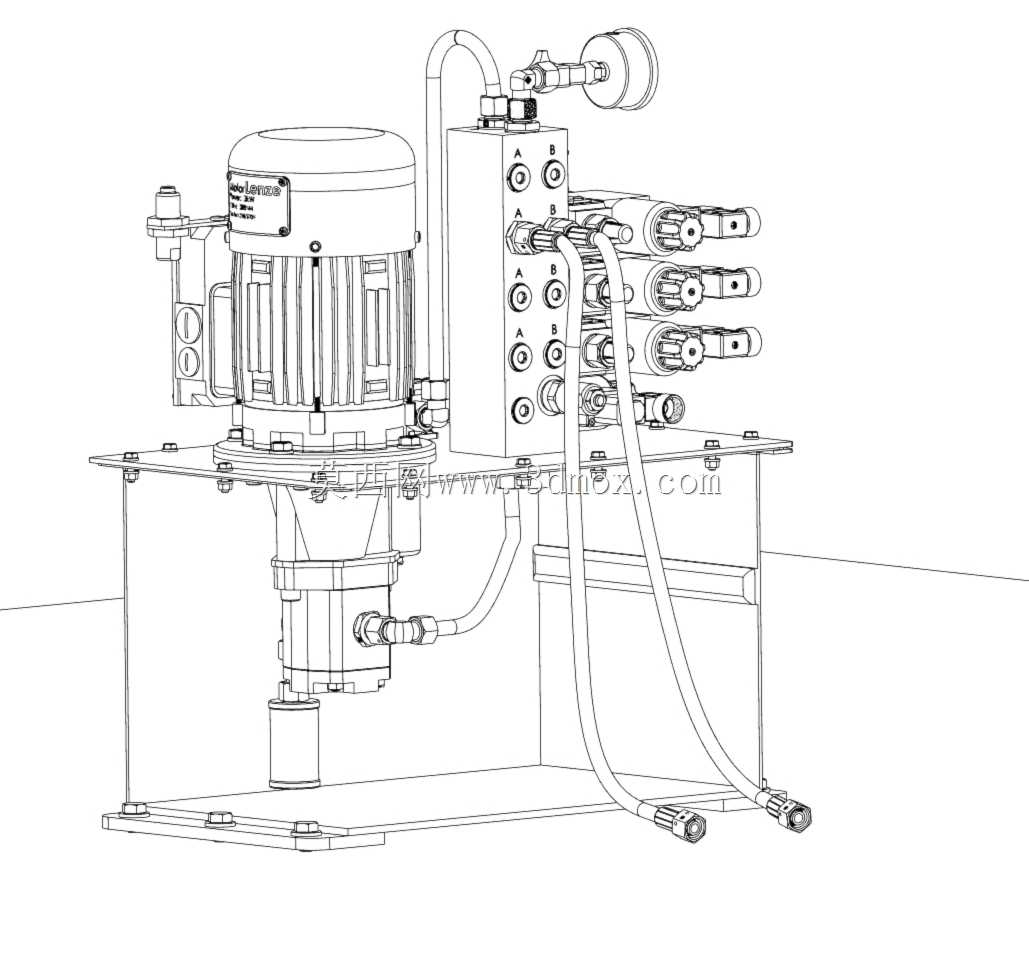

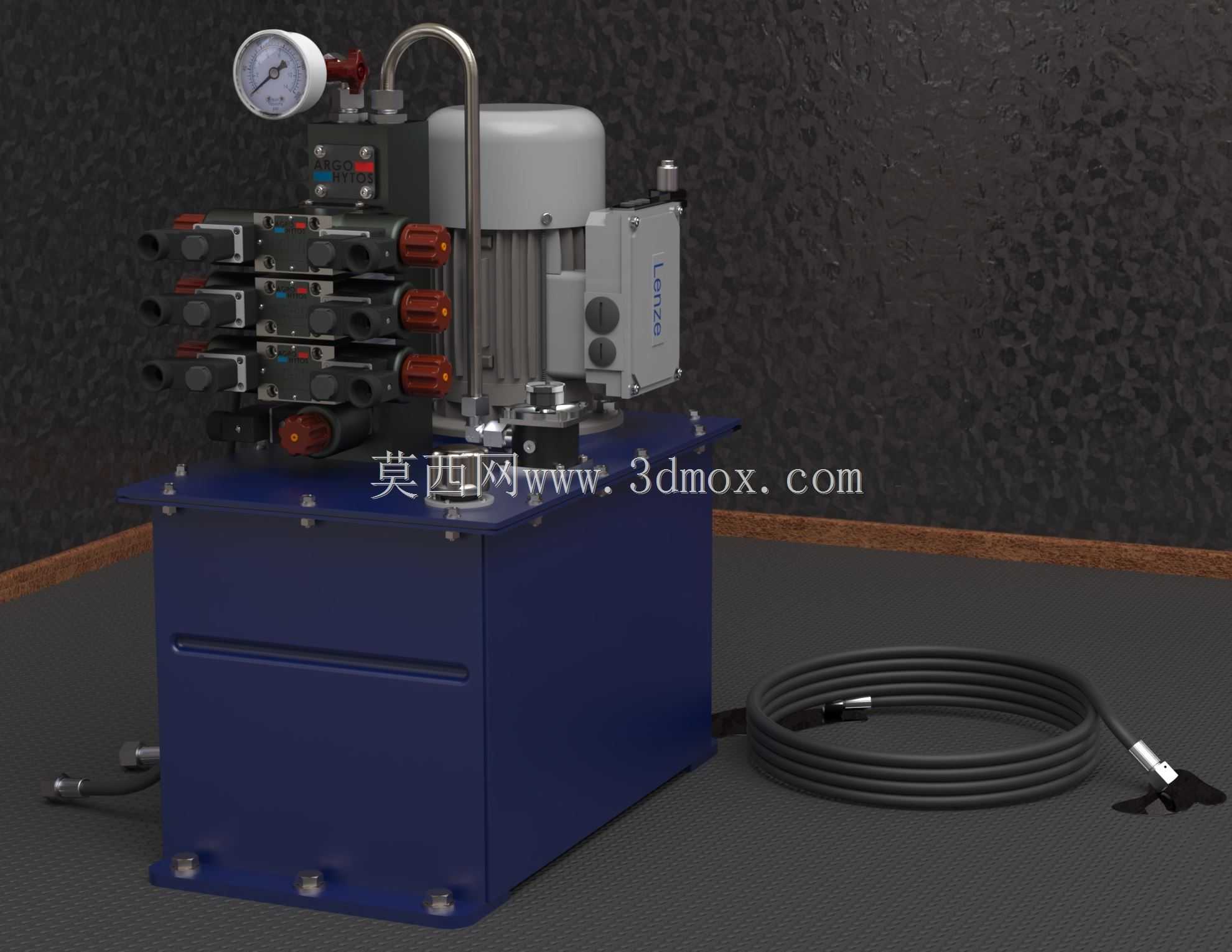

　　这套集成式液压动力供油装置，主要面向中小型液压执行机构的集中供能场景，常见于工装夹具夹紧回路、小型自动化设备顶升移位、机床辅助动作驱动、小型液压机具动力供给这类需要稳定压力油输出的工况，可同时为多组并联的液压执行元件提供独立的压力油通路，适配不同负载的动作时序需求。装置整体采用下置油箱上置动力阀组的布局，下部为焊接式金属储油箱体，箱体侧面预留了油位观察结构，可直观判断内部油液存量，避免缺油导致的泵体吸空磨损，箱体底部设置安装固定孔位，可直接通过螺栓固定在设备机架或安装基座上，安装时需预留箱体侧面油位观察、顶部阀组接线、侧面油管外接的操作空间，外接油管侧需预留至少软管弯曲半径两倍的走线空间，避免软管弯折过度导致通流截面减小、

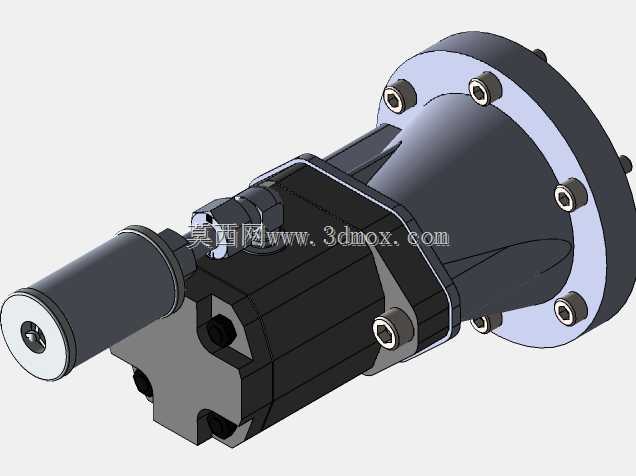

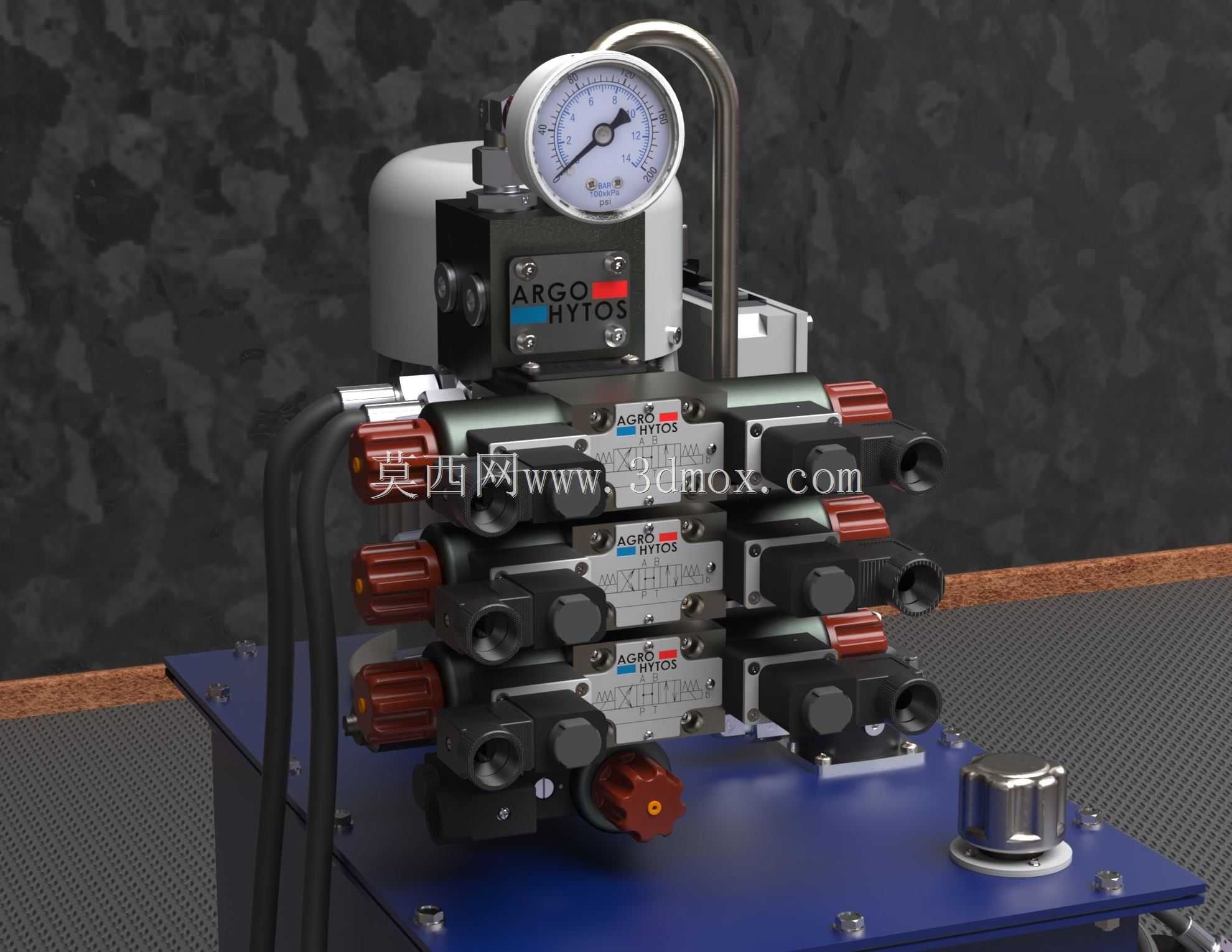

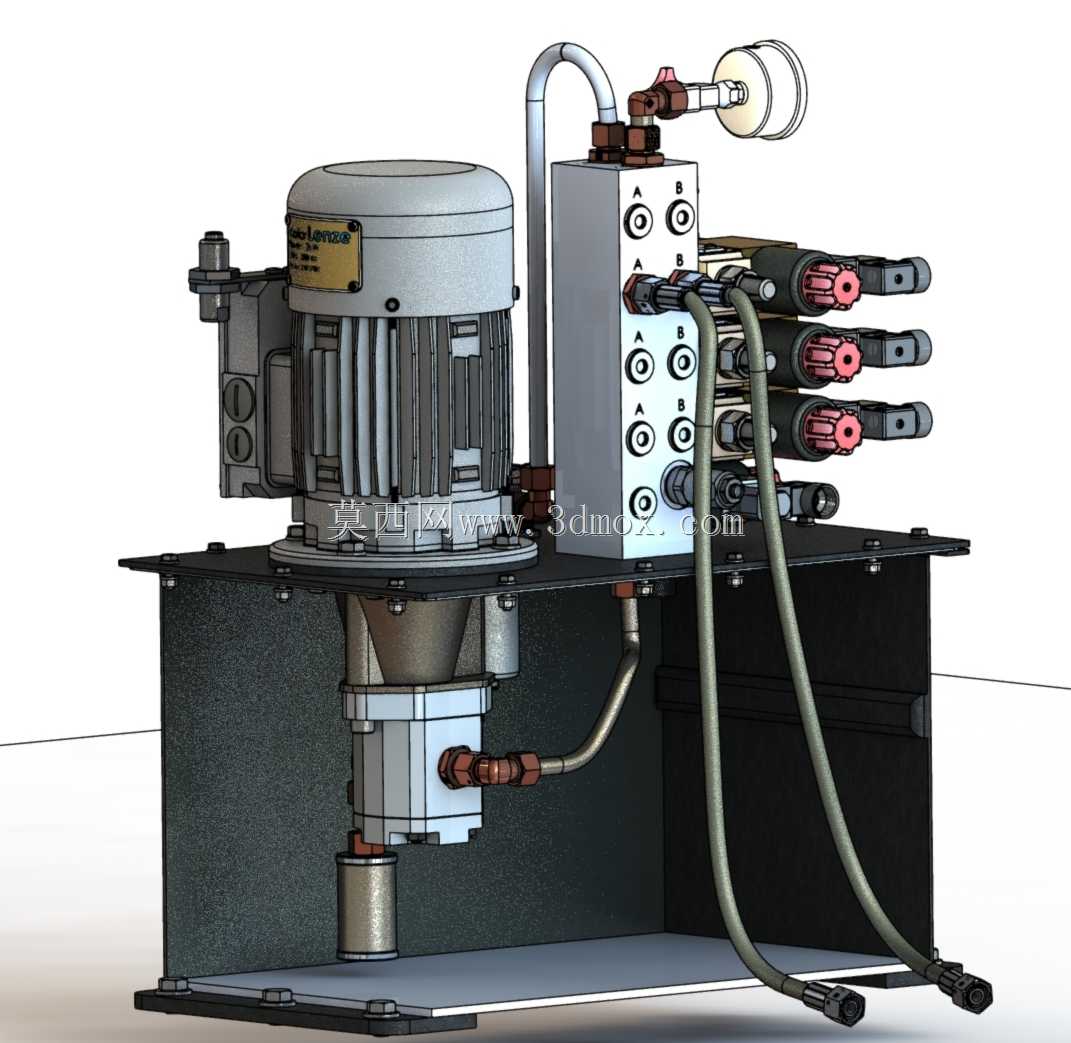

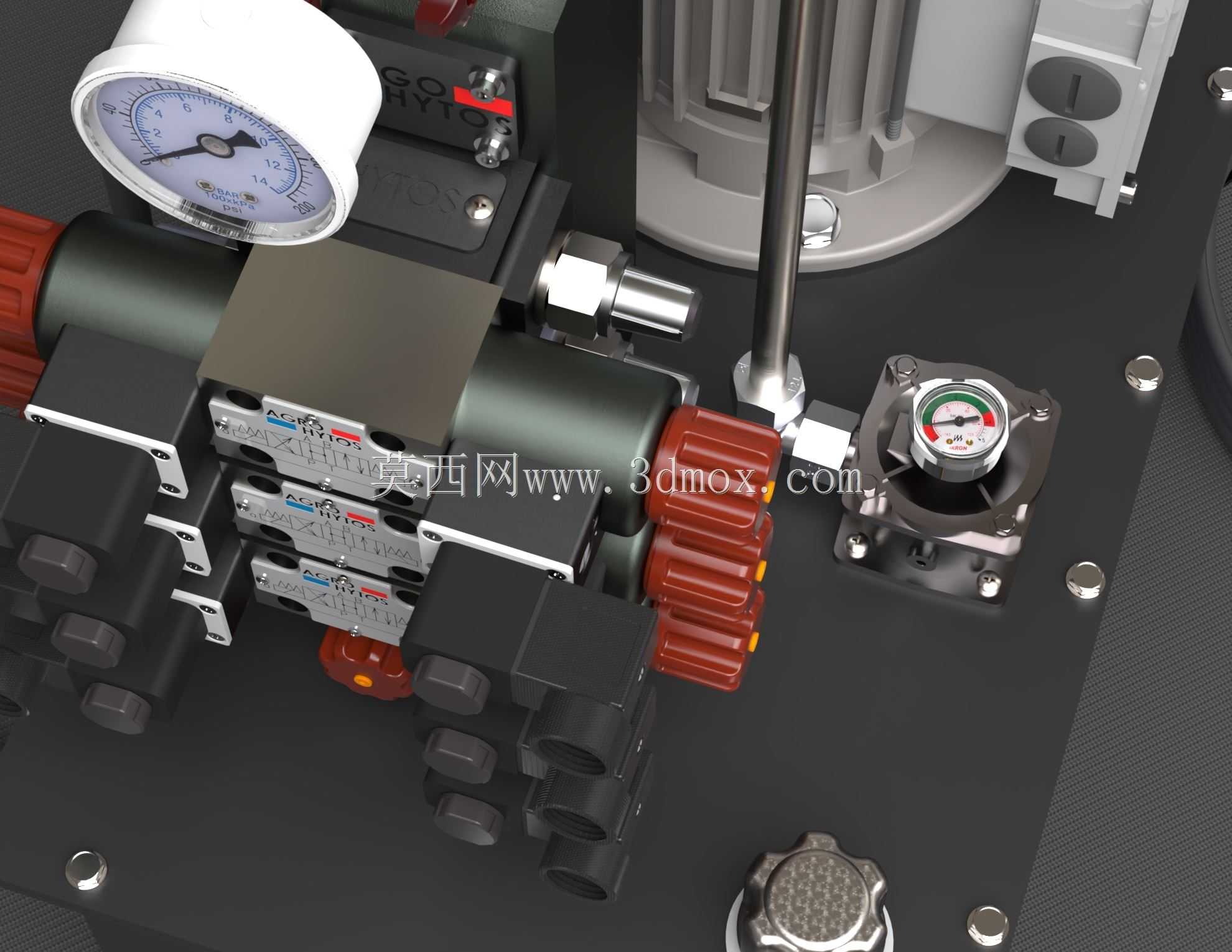

　　油液阻力升高。上部动力单元核心为齿轮泵与驱动电机直连结构，齿轮泵依靠啮合齿腔的容积变化完成吸油压油动作，输出压力稳定、流量脉动小，适配中低压液压回路的供能需求，泵体吸油口内置粗滤结构，可拦截油箱内大尺寸杂质，避免齿面磨损卡滞。压力输出侧设置油压检测表，可实时显示回路当前工作压力，方便调试时调整溢流阀的开启压力，匹配不同负载的工作压力需求，避免压力过高导致管路爆管、密封件损坏，或是压力不足导致执行元件出力不够。阀组部分采用叠加式安装结构，集成了多组双线圈液压电磁阀，每一组电磁阀对应一路独立的执行元件控制通路，可通过电磁换向实现对应通路的油流方向切换，控制油缸或液压马达的正反向动作，阀组叠加面采用密封件密封，减少外接管路的接头数量，

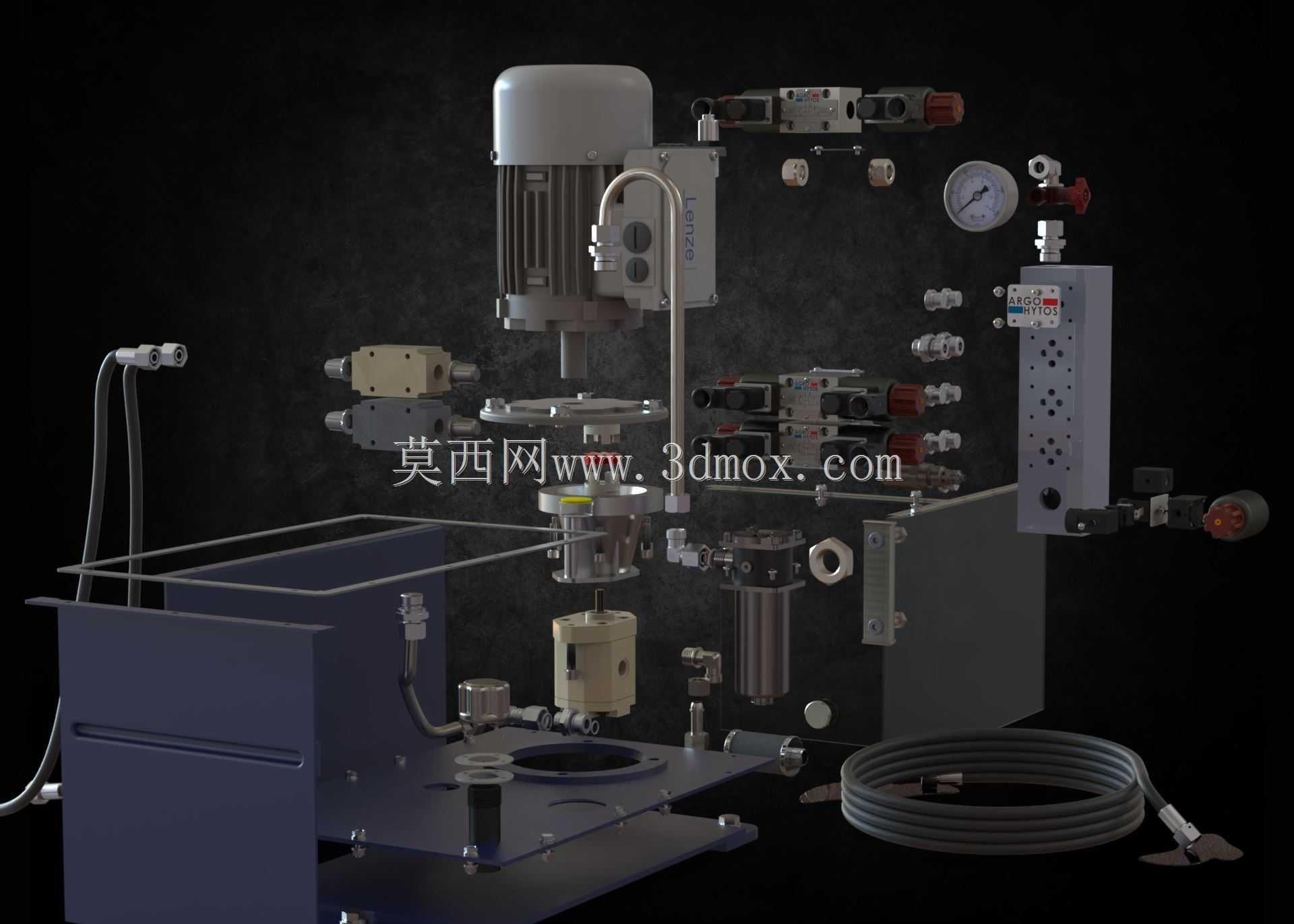

　　降低油液泄漏的概率。装置配套的高压液压软管为外接执行元件的连接部件，软管端部采用标准快插或螺纹接头，可快速对接不同规格的执行元件接口，软管耐压等级匹配系统最高工作压力，外层设置耐磨防护层，适配车间内复杂的走线环境。回油通路设置液压过滤器，可拦截回路内的磨屑、杂质，避免杂质进入泵体、阀组造成配合面划伤、阀芯卡滞，延长整套液压系统的维护周期。设计过程中，将动力元件、控制元件、检测元件全部集成在油箱顶部的安装面板上，省去了分散安装时的外接管路排布，整体结构紧凑，减少了外部泄漏点，同时将电机接线盒、电磁阀接线端子统一布置在阀组侧方，方便电气接线与后期故障排查。油箱顶部设置加油口与空气滤清器，既可以方便补充液压油，

　　也能避免外部粉尘随空气进入油箱污染油液，油箱底部设置放油螺塞，方便后期更换油液时排空内部旧油与沉积杂质。调试使用时，需先通过油位指示器确认油液加注至标准刻度，启动电机后先空载循环一段时间，排出回路内的空气，再通过压力表显示调整系统压力至工况需求值，逐路测试电磁阀换向动作是否正常，观察各接头位置是否存在渗油问题，外接软管排布时避免与尖锐棱边、高温部件接触，防止软管磨损或老化破损。整套装置的结构设计充分考虑了现场安装、调试、后期维护的操作便利性，所有需要日常操作、观察的部件都布置在易触及的位置，无需拆解主体结构即可完成油位检查、压力调整、滤芯更换等常规维护操作，适配多类中小型液压系统的动力供给需求，可直接作为独立动力单元接入设备液压回路，减少现场搭建液压系统的设计与装配工作量。
