带蜗壳流道结构的涡轮泵三维设计

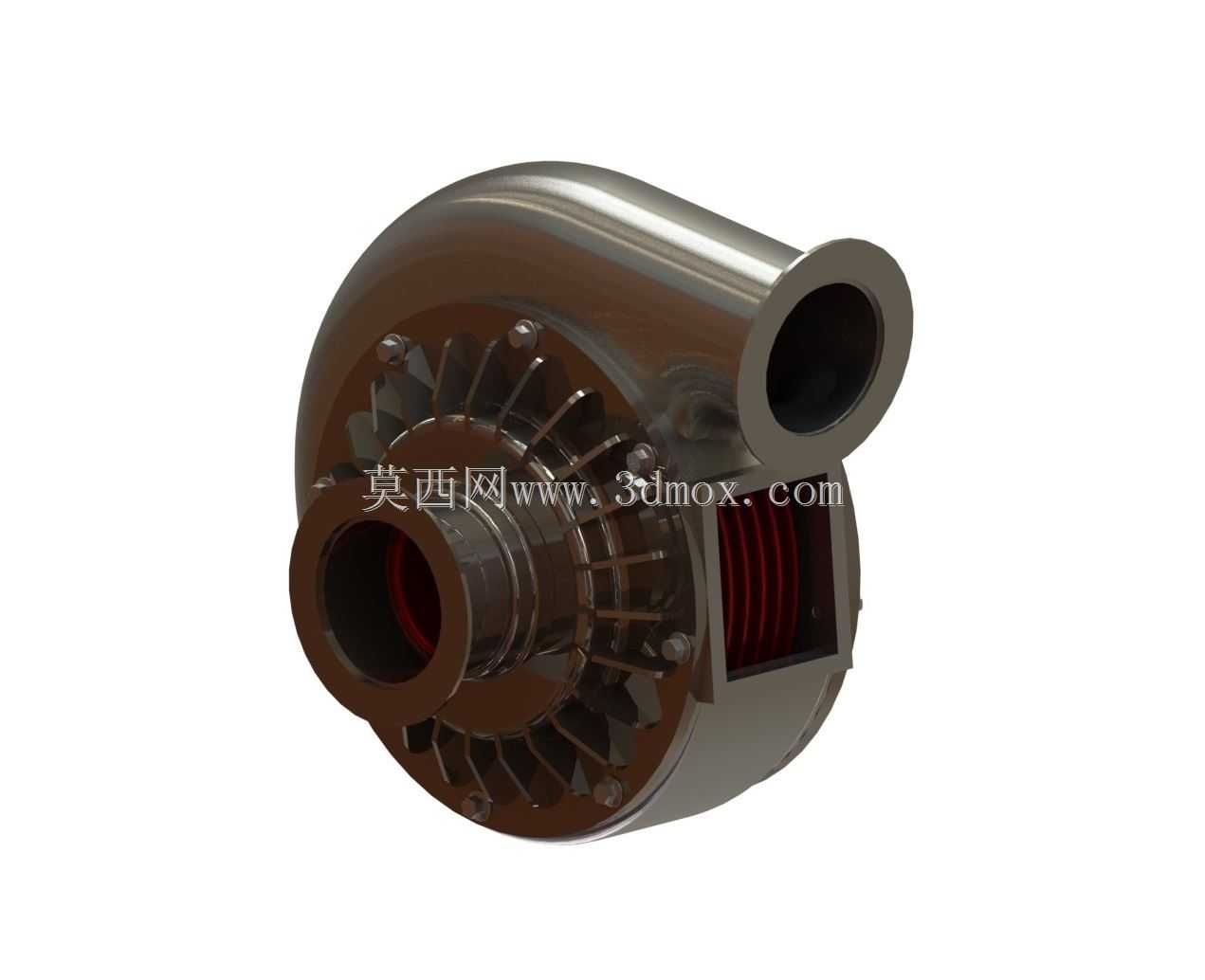

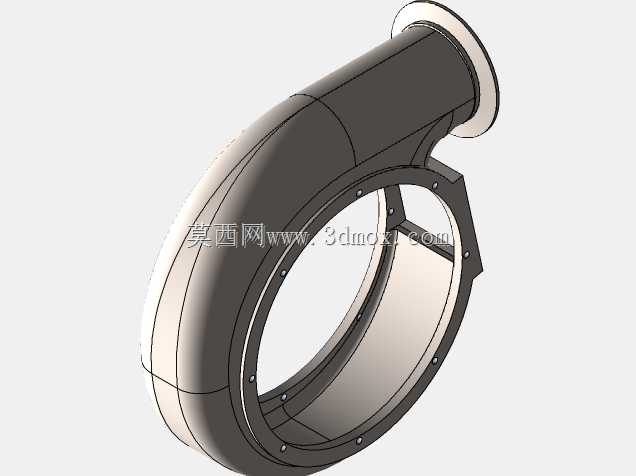

　　在液压动力回路、小型流体增压输送场景中，涡轮泵的结构合理性直接决定整套系统的运行效率与压力稳定性，这类依靠叶轮高速旋转完成流体动能向压力能转换的设备，常被集成在小型液压站、机床冷却循环系统、低压流体输送管线中，承担介质增压、循环驱动的核心作用。本次设计的涡轮泵采用侧进上出的流道布局，进口端采用同轴直连结构，可直接对接标准通径的流体管路，出口段与蜗壳流道切线方向衔接，最大程度降低流体转向过程中的局部压损，避免流道内出现涡流区引发的振动与效率损耗。泵体外壳采用一体化铸造成型的蜗壳结构，内壁流道截面沿叶轮旋转方向逐步扩大，匹配流体从叶轮甩出后的流速变化规律，让动能到静压能的转换过程更平缓，减少流体对壳体内壁的冲击。

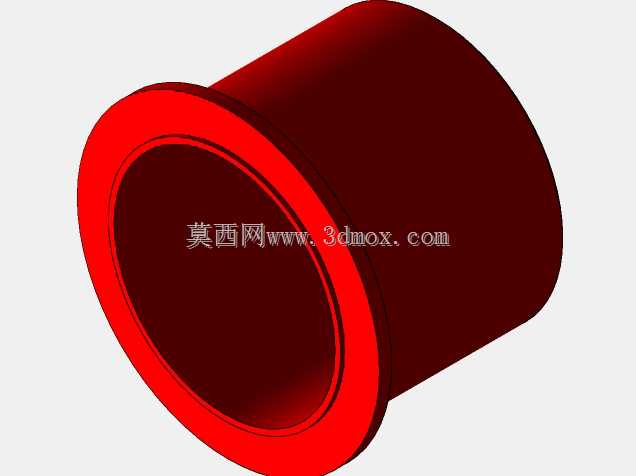

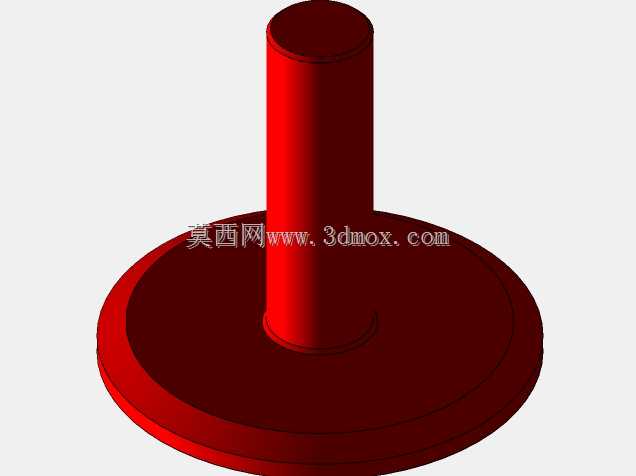

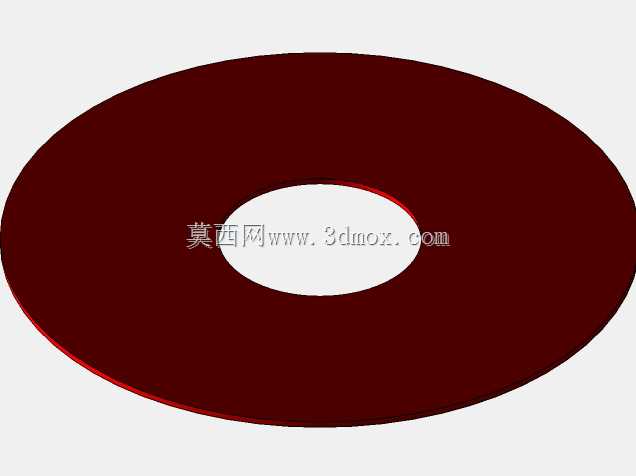

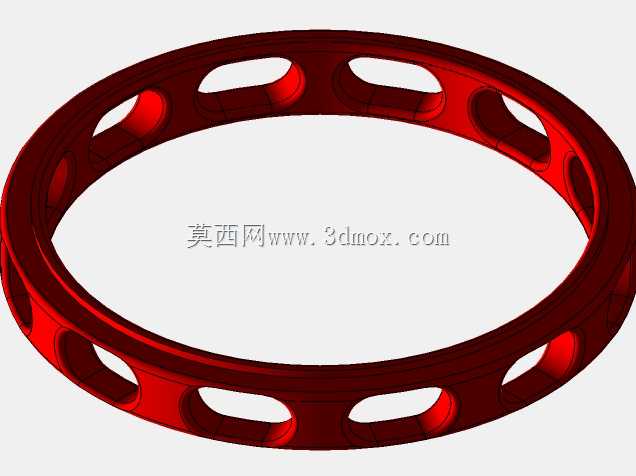

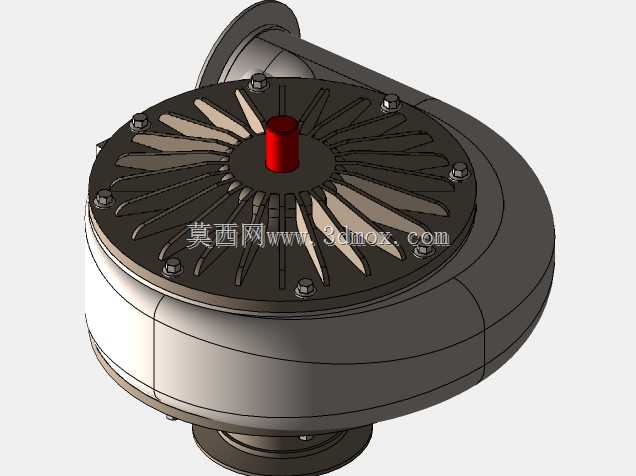

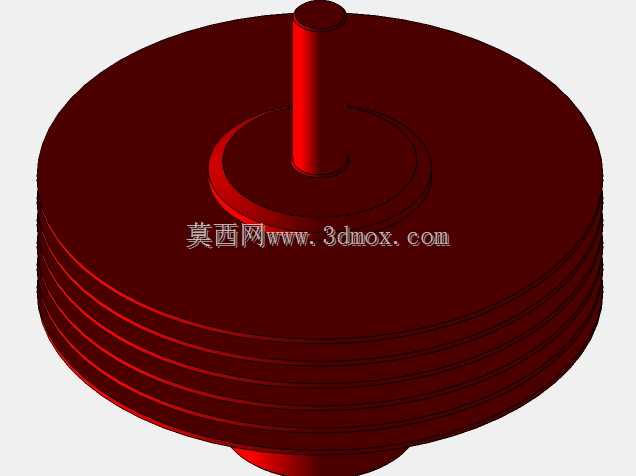

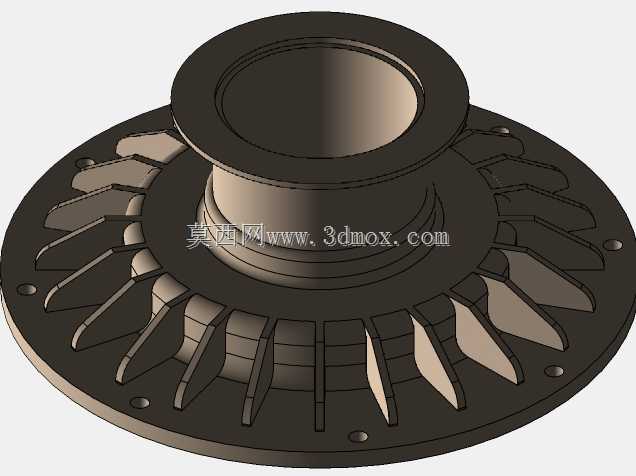

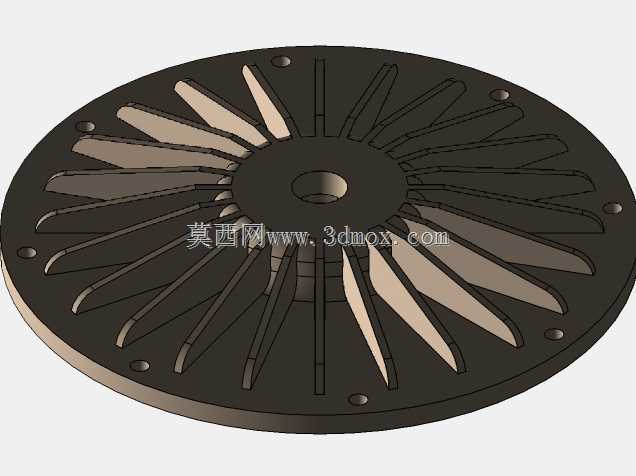

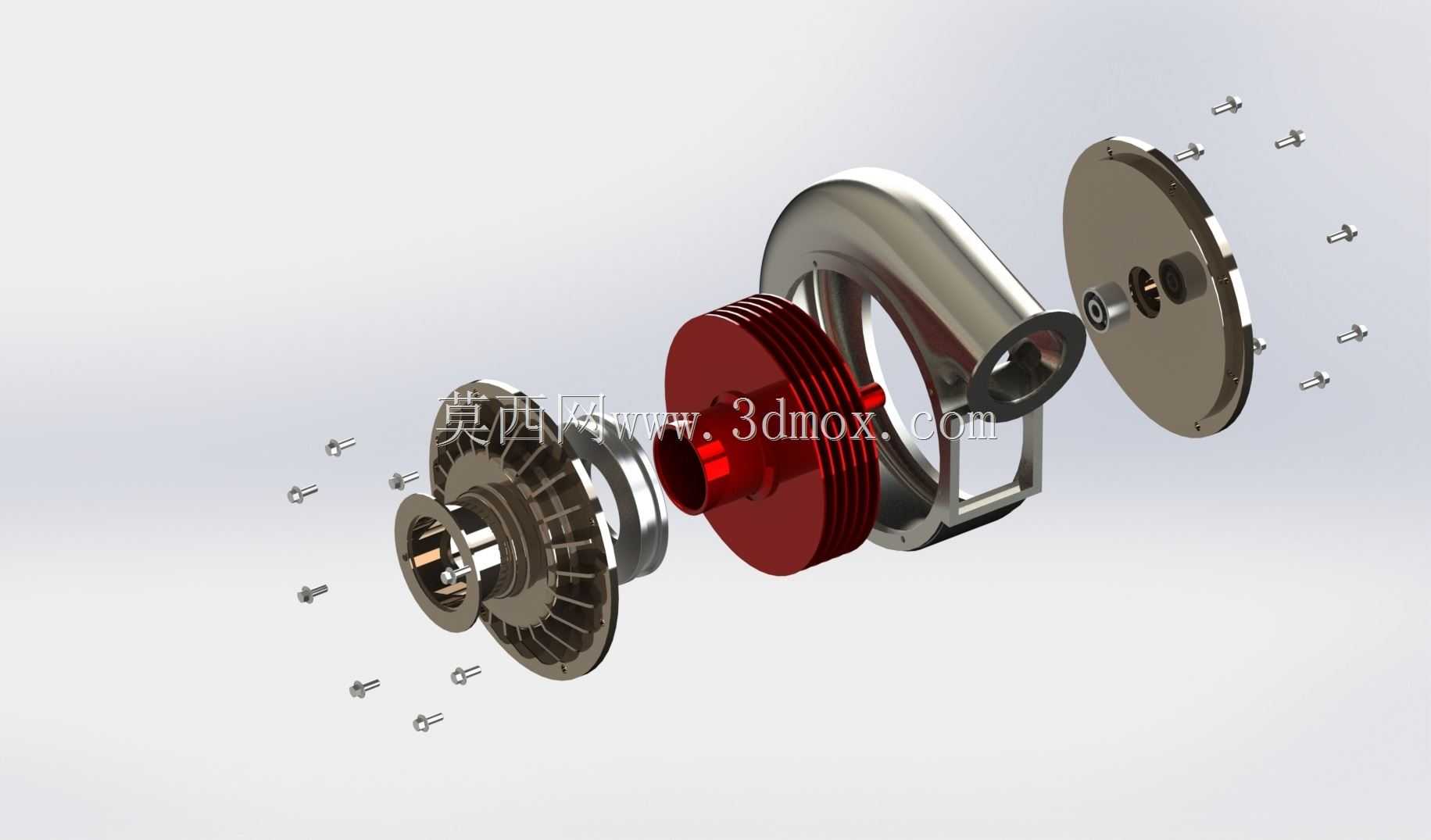

　　叶轮部分采用径向直叶片搭配导流筋的结构，叶片与轮毂一体加工，相邻叶片间的流道做了圆弧过渡处理，避免直角结构造成的介质滞留，叶轮与泵壳之间的间隙控制在合理范围，既保证转动过程无剐蹭，又尽可能减少间隙回流造成的容积损失。泵体的安装端面设置了均匀分布的连接螺栓孔，可直接通过法兰对接安装基座或者驱动端壳体，安装时需保证泵轴与驱动电机轴的同轴度误差在允许范围内，避免运行过程中出现偏磨引发的密封失效。进出口的连接法兰均采用标准密封面结构，可适配常规的管路密封垫片，无需额外定制转接件就能完成现场管路对接。从结构设计逻辑来看，这款涡轮泵优先考虑了民用及常规工业场景下的易维护性，泵体端盖与主壳体采用螺栓连接，拆卸时只需松开周圈固定螺栓即可打开泵腔，

　　清理内部流道残留杂质或者更换易损密封件，无需拆解整套安装管路。内部的密封结构设置在叶轮后侧与端盖之间，采用接触式密封形式，可适配常规液压油、冷却水等无强腐蚀性的输送介质，密封件的安装槽位做了定位台阶，更换密封时无需反复调整位置，直接卡入槽位即可完成装配。在实际选型适配时，需要注意该泵的安装边界尺寸，泵体的最大外轮廓为蜗壳的径向尺寸，安装时需在蜗壳外侧预留足够的散热空间，避免紧贴其他发热部件造成泵体内部介质温度过高，引发气蚀或者密封件老化加速。进出口的管路走向需要与泵体接口方向保持同轴，避免管路侧向力长期作用在泵体接口处，造成壳体变形或者连接部位泄漏。驱动端的连接采用轴孔配合加键传动的结构，可传递稳定的扭矩，

　　适配常规的电机直连或者皮带传动布局，设计时对轴的受力做了校核，保证在额定转速运行时，轴的挠度在允许范围内，不会出现叶轮蹭壳的问题。流道设计过程中，针对不同流量工况做了流场仿真验证，调整了叶片出口角度与蜗壳截面的变化率，保证在额定工况点附近运行时，泵的效率处于较高区间，同时避免小流量工况下出现明显的压力脉动，降低运行过程中的管路振动。泵体外部的散热筋结构沿蜗壳径向均匀分布，既可以提升泵体的结构刚性，又能增大散热面积，让连续运行时泵体的温升控制在合理范围，保证密封件与轴承的使用寿命。
