遮阳装置DACAMPANOLA机械结构

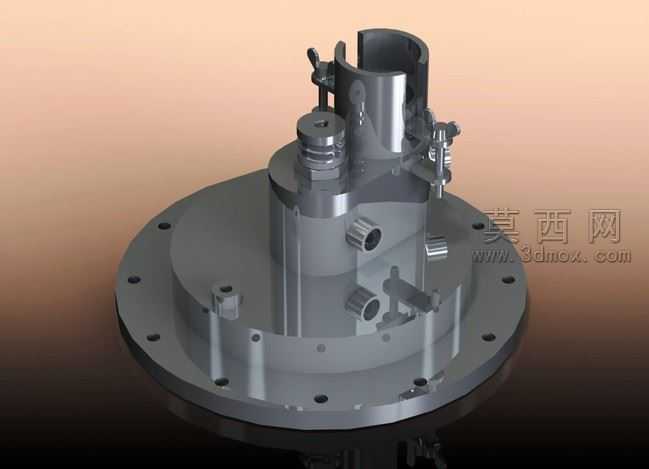

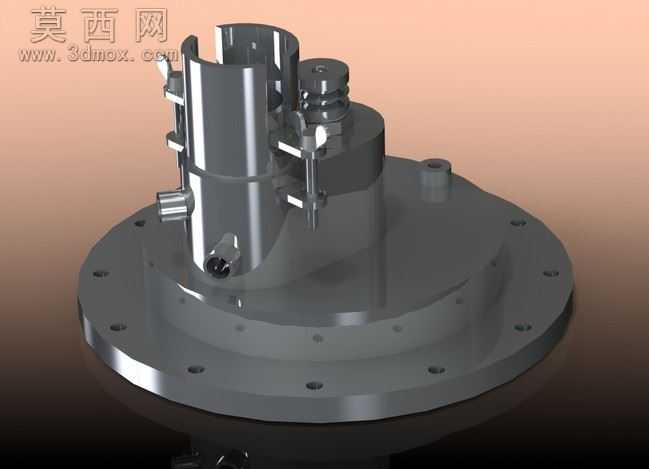

本作品为遮阳装置DACAMPANOLA的三维结构模型，采用CATIA软件完成全参数化建模，整体结构围绕法兰式圆形底座搭建，底座周圈均匀分布螺栓安装孔，可实现与配套基座的稳固连接，保证装置运行时的结构稳定性。建模过程中严格遵循机械设计公差规范，对每一处装配间隙、配合面精度都做了参数化约束，确保各零部件可实现无干涉装配。模型主体的立式柱体结构集成了多组调节组件，包含侧面的旋钮式调节结构、顶部的快装夹持结构、周向分布的定位锁紧部件，各部件的连接关系清晰，可直观展现装置的角度调节、高度锁定、遮阳构件装夹的功能逻辑。渲染阶段采用金属不锈钢材质赋予主体结构，还原金属构件的哑光金属质感与机加工表面纹理，对螺栓、调节旋钮等小型零件做了边缘倒角的光影强化，突出精密机械零件的加工细节；场景采用渐变暖调背景，搭配柔和的环境光与定向补光，清晰呈现结构的凹凸层次与装配关系，避免阴影遮挡关键结构细节。设计思路上，该装置面向巴西Gerdau六甲厂区的户外遮阳使用场景，整体结构兼顾承重稳定性与调节灵活性，法兰底座的大尺寸设计可降低装置重心，提升户外抗风性能，多组独立调节机构可实现遮阳角度的多维度调整，满足不同时段的遮阳遮挡需求；建模时对所有活动部件做了运动自由度约束，可直接用于后续的运动仿真验证，检查调节行程内的部件干涉情况，为后续的实物加工、装配调试提供精准的三维数据支撑，模型同时导出STEP/IGES通用格式，可适配多款主流三维软件打开编辑，方便不同设计环境下的二次修改与方案迭代。
