多辐条轻量化乘用车轮辋结构设计

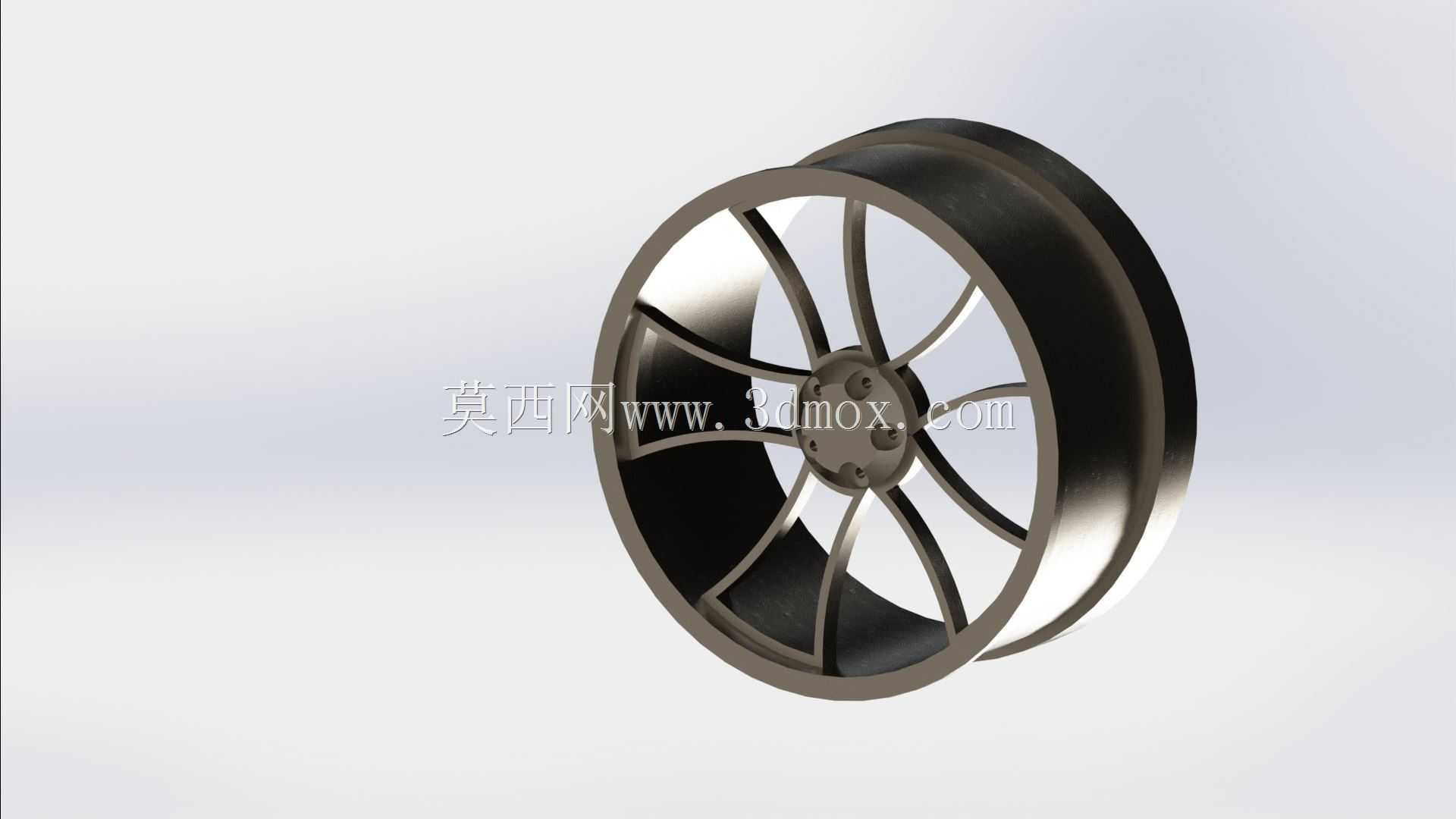

　　轮辋作为车辆行走系统的核心承载部件，直接衔接轮胎与车桥传动端，是保障车辆行驶稳定性、承载可靠性的关键结构件，在乘用车、改装车、小型非道路移动机械等场景中都有广泛应用。日常行驶过程中，轮辋需要同时承受整车垂向载荷、加减速时的纵向扭矩、转向工况下的侧向冲击力，还要耐受路面颠簸带来的交变载荷，其结构合理性直接关系到行驶安全与驾乘体验。这款多辐条结构的轮辋，在设计阶段优先平衡了承载性能与轻量化需求，没有采用传统的厚壁实心轮辐结构，而是通过等强度的辐条布局，在保证各方向载荷承载能力的前提下，尽可能削减非必要的结构冗余。从结构布局来看，轮辋整体分为轮缘、胎圈座、轮辐、中心安装座几个核心功能区域：外侧的轮缘采用圆弧过渡的翻边结构，

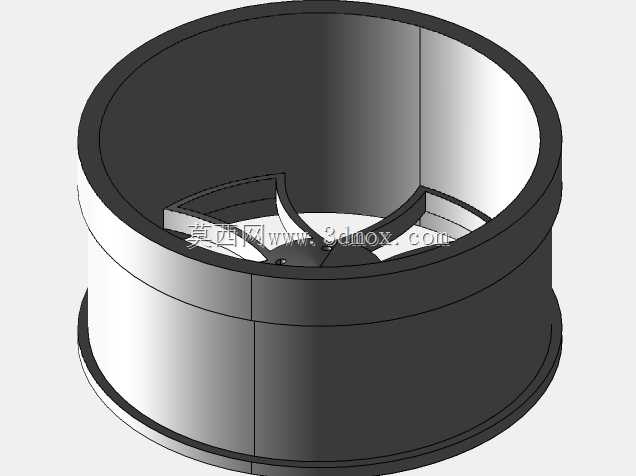

　　匹配标准乘用车轮胎的胎圈尺寸，能够在轮胎充气后提供足够的抱紧力，避免高速行驶或急转向时轮胎脱圈；胎圈座带有标准的锥度设计，与轮胎胎圈的贴合面经过曲面优化，可保证气压均匀作用在贴合面上，减少长期使用后的胎圈磨损。中心安装区域设置了均匀分布的螺栓安装孔，孔位周边做了局部加厚处理，安装面的平面度公差控制在0.1mm以内，保证与轮毂轴承安装法兰的贴合紧密性，避免高速行驶时出现轮辋跳动的问题。辐条采用对称式的多辐布局，每根辐条的截面从中心安装座向轮辋外圈逐渐过渡变宽，这种变截面设计符合载荷传递的路径特点——中心区域承受的扭矩和弯矩最大，向外逐渐分散到整个轮辋圆周，既避免了应力集中在辐条根部，也减少了外圈区域的材料堆积。辐条之间的镂空区域，

　　除了实现减重效果外，还能为制动系统提供足够的通风散热空间，车辆连续制动时，轮辋随车轮转动形成的气流可以穿过辐条间隙，带走制动盘、制动片产生的热量，避免制动系统热衰减，提升长距离下坡、频繁制动场景下的行驶安全性。在安装边界的设计上，这款轮辋的中心孔直径、螺栓孔分布圆直径、偏距参数都参考主流紧凑型乘用车的安装标准，可直接适配对应规格的轮毂轴承单元，不需要额外加装转接法兰；轮辋的宽度尺寸匹配常规民用子午线轮胎，胎圈座的直径公差严格符合行业通用标准，安装轮胎时不需要额外修磨配合面，常规的轮胎拆装设备即可完成装配。设计过程中针对不同工况做了载荷校核：在满载垂向冲击工况下，辐条的最大应力出现在靠近中心座的过渡圆角处，通过调整圆角半径将应力集中系数控制在合理范围内，避免长期交变载荷下出现疲劳裂纹；在侧向过弯的极限工况下，轮缘位置的变形量控制在允许范围内，不会因为侧向力过大导致轮缘变形剐蹭制动卡钳；在急加速、急制动的扭矩传递工况下，辐条的剪切应力远低于材料的许用应力值，保证动力传递的可靠性。另外，轮辋的外侧表面做了平滑过渡处理，没有突兀的凸起或棱角，既可以降低行驶过程中的风阻，也能减少泥水、砂石在轮辋表面的附着，日常使用时更容易清理。轮辋与轮胎配合的所有棱边都做了倒钝处理，避免拆装轮胎时划伤胎圈橡胶，也能减少应力集中导致的结构开裂风险。对于改装场景而言，这种多辐条的结构造型也具备更好的视觉效果，在保证结构强度的前提下，

　　辐条的曲面造型可以适配不同的车身外观风格，不需要额外加装装饰罩即可满足外观需求。从制造工艺适配性来看，这款轮辋的结构既适配低压铸造的量产工艺，也可以通过锻造工艺生产更高性能的版本，辐条的拔模角度设置合理，铸造过程中不会出现充型不足、缩孔等缺陷，机加工区域仅集中在中心安装面、螺栓孔、胎圈座位置，加工余量控制在合理范围，能够有效控制量产的加工成本。在实际装车验证的逻辑中，这款轮辋需要依次通过径向疲劳试验、弯曲疲劳试验、冲击试验三项核心性能验证：径向疲劳试验模拟长期行驶时的垂向交变载荷，验证轮辐与轮辋连接位置的疲劳强度；弯曲疲劳试验模拟转向时的弯矩载荷，验证中心安装区域的结构可靠性；冲击试验模拟车辆驶过坑洼路面时的瞬间冲击，验证轮缘和辐条的抗冲击能力，三项试验的参数设置都参考民用车辆的实际使用场景，保证轮辋在全生命周期内的使用安全。
