直角式内螺纹流体管路转接接头结构

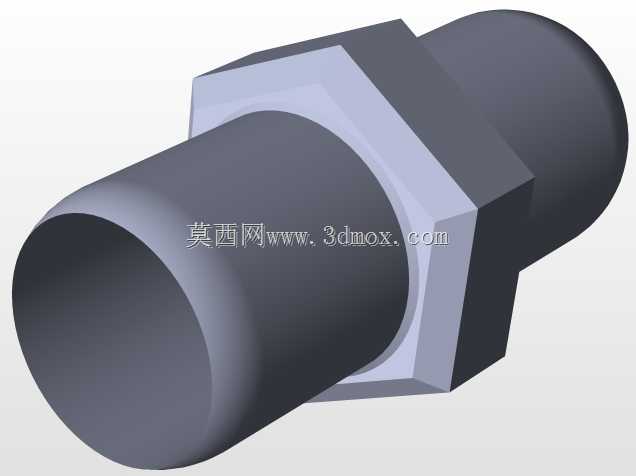

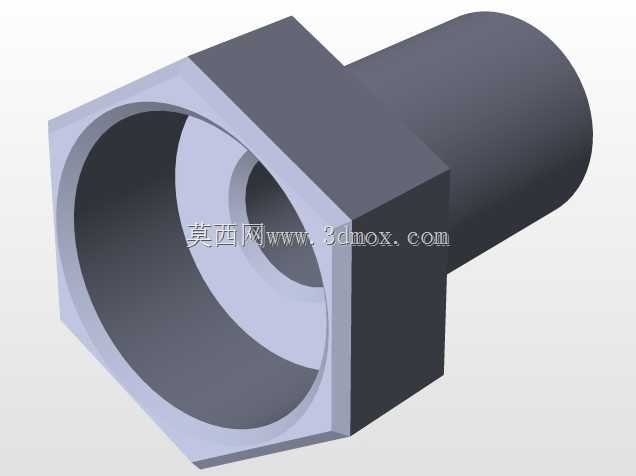

　　在民用给排水、小型液压回路、低压气动传输等场景中，管路走向受安装空间限制需要做90度转向时，这类直角转接接头是管路布设环节常用的基础连接件。不同于直通式接头仅能完成同轴向管路的对接，该类接头通过一体成型的直角结构，可直接实现垂直方向的管路换向，无需额外搭配多段直通接头与弯管拼接，能有效减少管路系统的连接节点数量，降低节点处介质泄漏的风险。从结构设计来看，接头一端采用带内螺纹的方形法兰式接口，方形结构的设计并非出于外观考量，而是为安装过程中的扳手夹持提供稳定的受力面，相比六角结构在狭窄安装空间内，方形面的夹持容错率更高，即便扳手开口存在一定磨损，也能稳定卡持完成螺纹拧紧作业，不会出现打滑刮伤接头表面的问题。

　　内螺纹的加工精度直接决定接头的密封性能，建模过程中需要严格遵循普通管螺纹的牙型角、螺距与牙深参数，同时预留足够的螺纹啮合长度，保证与外螺纹管件对接时，啮合牙数满足承压要求，避免在介质压力作用下出现螺纹脱开的情况。接头另一端为圆柱形插接端，外圆尺寸需要与配套软管的内径做公差匹配，通常采用过渡配合设计，插接段表面预留环形凹槽，用于安装橡胶密封圈或者喉箍定位，当软管套接在该段后，通过喉箍锁紧即可实现软管端的可靠密封，适配低压流体的输送需求。从安装边界来看，方形接口端的对边尺寸决定了安装时扳手所需的操作空间，建模时需要明确方形端面到直角转角处的距离，避免实际安装时扳手与相邻管路或者设备壁面发生干涉；

　　圆柱形插接端的长度需要满足软管套接的最小深度要求，过短会导致软管套接后容易脱落，过长则会造成材料浪费，同时增加接头整体的占用空间。接头内部的流道采用圆弧过渡设计，而非直角折角，这一细节是为了降低介质流经转角处的阻力，减少流体在转角处的紊流与压力损失，尤其是在输送带有微小固体颗粒的流体时，圆弧过渡的流道能避免颗粒在转角处堆积，长期使用也不会出现流道堵塞的问题。一体成型的结构设计相比焊接式直角接头，不存在焊缝处的腐蚀或者开裂风险，材质选用上如果是给排水场景可采用工程塑料或者黄铜材质，气动或者低压液压场景则可采用不锈钢或者镀锌钢材，不同材质的建模仅需要调整密度与表面渲染参数，核心结构尺寸不需要做大幅改动。在三维建模过程中，

　　需要重点关注内螺纹与插接端的同轴度、直角转角处的壁厚均匀性，壁厚过薄会导致接头承压能力不足，壁厚不均则会在注塑或者机加工过程中出现变形，导致接口尺寸超差。方形接口的端面需要做平面度要求，保证与对接管件的端面贴合紧密，配合螺纹处的生料带或者密封垫，实现端面与螺纹的双重密封。这类接头虽然属于小型基础五金件，但在实际管路系统中用量极大，结构设计的合理性直接影响整个管路系统的安装效率与运行可靠性，建模时每一处尺寸的设定都需要结合实际安装工况与使用压力等级确定，不能仅靠外观比例随意绘制，比如插接端的根部需要做小圆角过渡，避免应力集中导致插接段受侧向力时出现断裂，方形接口的棱角处做小倒角处理，避免安装过程中划伤操作人员或者划破相邻软管的表面。
