集成式流体通路多通连接阀块结构

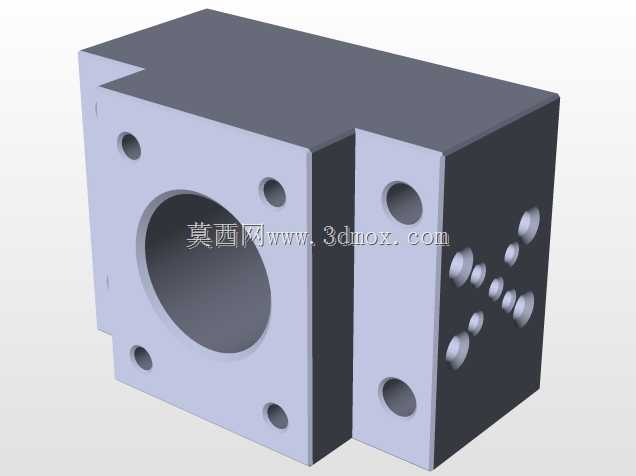

　　这类集成式多通路连接块，在液压、气动以及小型流体输送回路里是非常常见的核心连接件，很多做非标设备的工程师在排布管路的时候，都会优先选用这类集成结构替代零散的接头与管路拼接，能大幅减少管路接头的泄漏点，同时压缩整个阀组的安装空间。从结构上看，这个块体采用了长方体的基础构型，其中一个端面设置了大口径的主通路接口，接口周围均匀分布了四个安装孔，用于和上游的动力输出端或者主管路进行法兰式对接，保证主通路的连接强度与密封可靠性。块体的相邻侧面排布了多组不同通径的分支接口，这些接口的位置是按照回路的通路逻辑做的分层排布，避免外接管路的时候出现接头干涉，每个分支接口周边都预留了足够的扳手操作空间，

　　不用在装配的时候特意调整块体角度就能完成管路拧紧作业。设计这类块体的时候，首先要做的是梳理清楚整个回路的通路逻辑，主通路的通径要按照系统最大流量来核算，避免通径过小造成流体压损过大，各个分支通路的孔径则根据对应支路的流量需求单独设定，不需要所有支路都做成统一通径，能在保证块体结构强度的前提下减少不必要的材料去除量，降低块体的整体重量。块体的安装定位是靠两个相邻端面的加工基准来保证的，其中一个侧面设置了两个定位销孔的安装位，装配的时候可以先把定位销压入安装基板，再将块体顺着销孔推入，就能保证各个接口的位置精度，不用反复调整块体的安装位置。块体的边角都做了小尺寸的倒角处理，一方面是去除加工后的锐边，

　　避免装配的时候划伤操作人员或者管路外层，另一方面也能减少块体在安装过程中因为磕碰造成的边角崩缺，尤其是采用铝合金材质加工的时候，锐边位置很容易因为碰撞产生凹坑，影响密封面的平面度。在实际应用场景里，这类阀块常被用在小型液压工作站、实验室流体分配装置、自动化设备的气路集成单元里，替代传统的管路拼接结构，整个阀组的外露管路长度能缩短60%以上，不仅让设备的管路排布更整洁，后期维护的时候排查泄漏点也更方便，不用沿着长管路逐个检查接头。设计的时候还要注意各个内部通路的交叉位置要做圆滑过渡，避免直角通路造成流体湍流，减少流体在块体内部的压力损失，同时内部通路的相交处要避免出现薄壁结构，防止长期带压工作的时候出现应力开裂。

　　块体的安装面都做了平面度要求，尤其是和阀件、管路对接的密封面，平面度公差要控制在0.02mm以内，表面粗糙度达到Ra1.6才能保证密封件的压缩量均匀，不会出现渗漏。另外在排布内部孔道的时候，要保证各个孔道之间的壁厚满足耐压要求，按照系统最高工作压力的1.5倍做强度核算，避免孔道之间因为壁厚不足造成内部窜流，影响整个回路的工作稳定性。这类集成块相比分体式的接头组，还有一个很明显的优势就是安装效率更高，整个块体只需要2到4个固定螺栓就能完成在设备基板上的安装，后续外接管路的时候只需要对应接口标识逐一连接即可，不用像分体结构那样逐个固定接头、调整管路走向，能大幅缩短设备的装配周期。在做三维建模的时候，要特别注意各个接口的螺纹深度与底孔深度的匹配，底孔深度要比螺纹深度多出至少2倍螺距的余量，避免加工的时候丝锥碰到底孔端面造成螺纹损坏，同时密封面的沉台尺寸要和选用的密封件尺寸匹配，保证密封件安装后不会出现偏移或者过度压缩的情况。
