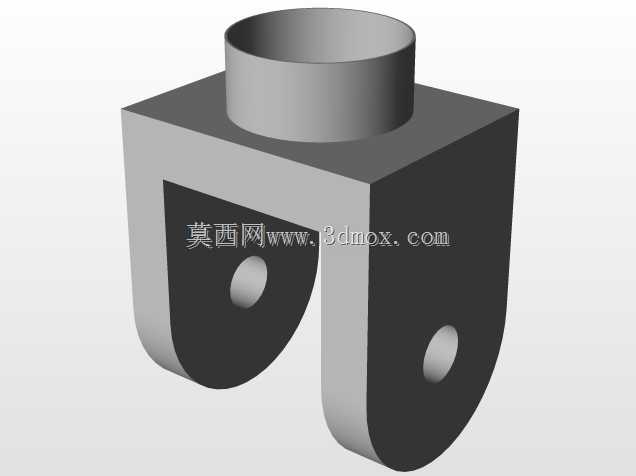

在各类工装夹具、自动化输送线、小型设备铰接工位的结构搭建中,这类带顶部圆柱连接段的双耳铰接支撑件是十分常见的受力转接部件,日常选型和建模时需要兼顾安装适配性、铰接转动灵活性与结构受力冗余,不能只看外形轮廓就直接套用尺寸。从实际应用场景来看,这类部件常作为摆动工位的支撑基座,比如小型工装的翻转定位架、输送线侧挡的摆动限位机构、检测设备的探针摆臂支座,顶部的圆柱段用来和上方的管状杆件或者套筒类部件套接固定,下方的双耳叉结构则通过销轴和摆臂、连杆类活动部件铰接,实现一定角度范围内的往复摆动,既承担上方连接部件的竖向载荷,也承受铰接摆动过程中产生的侧向剪切力。
设计这类结构时,首先要明确安装边界的约束:顶部圆柱段的外径需要和配套的连接套筒内径保持基孔制间隙配合,圆柱段的轴向长度要满足套接后的固定需求,不能过短导致套接后连接强度不足,也不能过长造成与上方其他部件的运动干涉;圆柱段与下方方形基座的衔接处做了小圆角过渡,避免应力集中,在长期受交变载荷的工况下,直角衔接处很容易出现应力开裂,圆角半径通常取壁厚的0.2-0.3倍,既不影响相邻部件的安装,也能有效分散衔接位置的应力。下方的双耳叉结构,两个耳片的平行度是加工和建模时需要重点控制的公差项,平行度超差会导致后续穿装销轴后出现卡滞,摆臂转动时阻力过大甚至无法正常摆动;耳片上的铰接孔同轴度需要控制在IT7级精度范围内,孔的内径要和选配的销轴外径匹配,根据工况选择间隙配合或者过渡配合,如果是需要经常拆卸的工位可以选间隙配合,长期固定铰接、承受较大冲击载荷的工位则选小过盈配合搭配锁紧销固定。
从结构受力角度分析,耳片的厚度需要根据额定载荷计算剪切强度,单个耳片承受的剪切力是总载荷的一半,核算时要预留至少1.5倍的安全系数,避免重载工况下耳片出现变形甚至断裂;耳片下端的圆弧过渡不是单纯的造型处理,圆弧的半径要大于摆臂摆动时的最大回转半径,防止摆臂转动到极限角度时和耳片下端发生磕碰,同时圆弧结构也能减少耳片下端的应力集中,提升整体结构的抗疲劳性能。方形基座的侧壁厚度需要和顶部圆柱段的壁厚保持合理的比例,通常基座侧壁厚度不小于圆柱段壁厚的1.2倍,保证套接受力时基座不会出现变形;基座的顶面和圆柱段的衔接平面要保证平面度,避免套接后圆柱段出现倾斜,导致上方连接的杆件垂直度超差。
实际建模过程中,这类结构的细节处理会直接影响后续出图加工的可行性:铰接孔的边缘要做微小的倒角,去除加工毛刺,也方便销轴的穿装;顶部圆柱段的上端面同样做倒角处理,方便套接时对准套筒,不会因为端面毛刺导致套接卡滞;两个耳片的内侧间距要比配套摆臂的厚度大0.2-0.5mm,预留出摆臂转动的间隙,避免加工误差导致摆臂被耳片夹住无法转动。在不同的应用场景下,这类结构的尺寸可以根据实际载荷做等比例缩放,但核心的尺寸比例关系不能随意调整,比如耳片厚度和铰接孔直径的比例,通常耳片厚度不小于铰接孔直径的0.8倍,否则孔壁的承压强度不足,长期受力会出现孔位变形、销轴松旷的问题。如果是用在有腐蚀环境的工位,建模时还可以在结构表面预留镀层或者涂层的厚度余量,避免表面处理后配合尺寸超差;如果是用在有润滑需求的铰接工位,还可以在耳片的铰接孔位置增设油槽,方便定期加注润滑脂,减少销轴和孔壁的磨损,延长部件的使用寿命。这类铰接支撑件虽然结构不算复杂,但作为传动和支撑链路中的基础受力部件,每一处尺寸公差和结构细节的设计,都会直接影响整套机构的运行稳定性和使用寿命,建模时不能只追求外形相似,必须结合实际工况的受力、安装、运动边界做针对性的参数调整,才能保证加工后的零件可以直接装配使用,不需要二次修配。
