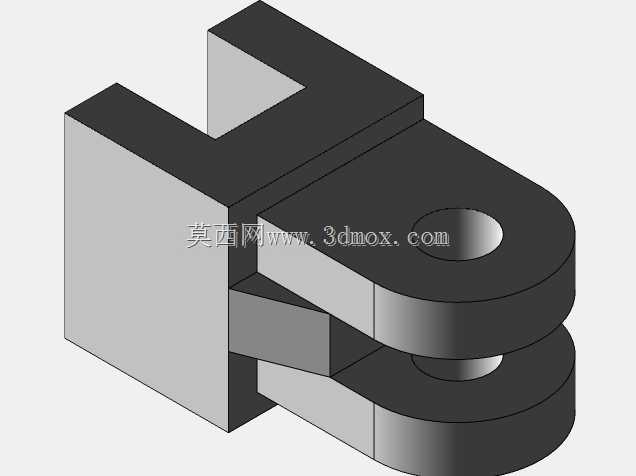

在工装夹具、小型自动化装配线、工位辅助定位场景中,这类块状夹钳是非常常见的定位支撑元件,区别于通用台虎钳的大行程大夹持力设计,这类夹钳更侧重小空间内的精准定位与稳定支撑,多用于电子零部件组装、小型通讯器件工位固定、精密零件检测工位的辅助装夹,避免工件在加工、检测、装配过程中出现位移偏移。从结构本身来看,该夹钳采用一体式块状基体搭配双铰接耳的布局,基体部分做了直角块状设计,其中一侧开出U型避让槽,这个槽的作用一方面是减重,另一方面是为夹钳的开合动作预留摆动空间,避免夹块运动时与基体发生干涉。双铰接耳位于基体的一端,两个平行的耳片上同轴加工出销孔,用于安装铰接销轴,连接活动夹块部分,这种双片耳的铰接结构相比单片耳的设计,
受力时的侧向稳定性更好,销轴承受的弯矩更小,长期往复开合使用时不容易出现销轴变形、耳片开裂的问题。活动夹块部分与基体的贴合面做了平面贴合设计,闭合状态下两个贴合面完全接触,夹持力可以均匀分布在接触面上,不会出现应力集中压伤工件表面的情况,同时平面贴合的定位精度更高,重复装夹的位置一致性更好。设计这类夹钳的时候,首先要考虑的是安装边界,基体的底部为平面安装基准,安装时可以通过螺栓直接固定在工装板或者设备台面上,不需要额外的转接座,安装孔的位置需要避开铰接耳的运动范围,同时要保证螺栓锁紧后基体不会出现翘曲,否则会影响铰接部分的同轴度,导致夹块开合卡滞。尺寸设计上,块状基体的长宽高比例控制在1.2:1:0.8左右,
这个比例下夹钳的整体重心落在安装面的中心区域,夹持工件时不会出现倾覆力矩,铰接耳的外圆做了圆弧过渡,避免尖锐棱角划伤操作人员,同时销孔的直径与耳片厚度的比例控制在1:1.5,保证耳片有足够的强度承受夹持时的撑开力。夹钳的开合行程不需要设计过大,针对小零件装夹的场景,5-8mm的开合行程就可以满足绝大多数小型工件的装夹需求,过大的行程反而会导致夹块张开后占用过多的工位空间,影响周边其他工装的布局。夹持面没有做齿形防滑纹,这是因为该夹钳的定位场景多为表面要求较高的通讯类零件、精密注塑件,齿形纹路容易在工件表面留下压痕,采用光面贴合的设计,搭配适当的夹持力,既可以保证工件不会移位,也不会损伤工件外观面。在实际使用中,
这类夹钳可以搭配快速夹钳的驱动组件,也可以通过手拧螺钉驱动活动夹块进给,适配不同的操作场景,铰接部分的销孔配合公差选择H7/h6的间隙配合,既保证转动灵活,又不会出现过大的旷量,影响装夹精度。基体的棱边全部做了C1的倒角处理,去除加工毛刺,避免装配和使用过程中割手,U型槽的根部做了R2的圆角过渡,避免热处理或者受力时出现应力集中导致的开裂问题。从装配逻辑来看,该夹钳的零件数量极少,只有基体、活动夹块、铰接销轴三个核心零件,加工工艺性好,基体可以通过整块方料铣削成型,不需要复杂的铸造或者焊接工序,加工成本低,后期维护也很方便,销轴磨损后只需要更换标准圆柱销就可以恢复夹钳的配合精度,不需要整体报废。在工位布局时,这类夹钳可以多个并排使用,针对长条状或者异形工件实现多点定位支撑,每个夹钳的夹持力可以单独调整,适配工件不同位置的受力需求,避免薄壁工件装夹变形。需要注意的是,这类夹钳的设计夹持力上限不高,不适合用于重型切削加工的工件装夹,更适合轻载的装配、检测、辅助定位场景,选型时需要根据工件的重量、装夹时的外力大小确认是否满足使用需求,安装时要保证基体的安装面与工装台面完全贴合,避免悬空安装导致受力时基体断裂。
