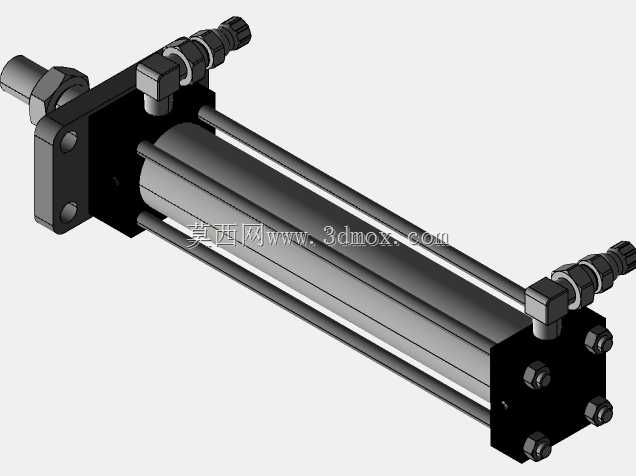

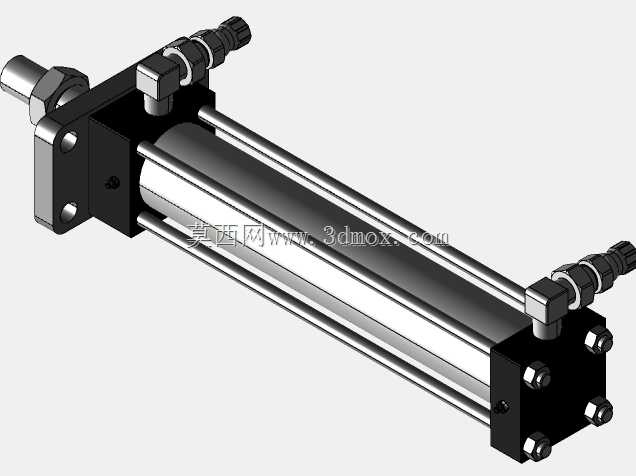

φ63缸径310行程侧接油口液压缸

　　在液压传动系统的实际落地场景里，这类带侧置铰接油口的拉杆式液压缸，是中型载荷工况下最常用的直线执行元件，常见于14MPa额定压力级别的工业液压站配套回路，覆盖工装夹具夹紧、自动化生产线工位推移、小型设备举升、模具抽芯、物流设备顶升等多类作业场景。不同于重型冶金设备用的焊接缸，这类拉杆结构的液压缸拆装维护便捷，密封件更换无需大型工装，端盖通过四根均布的拉杆锁紧，缸筒内壁采用珩磨工艺处理，表面粗糙度控制在Ra0.4以内，能有效降低活塞密封的往复磨损，延长密封件的使用寿命。

　　从安装边界来看，该液压缸采用前端方形法兰安装形式，安装法兰上预留四个均布的螺栓过孔，安装时可直接将法兰贴合在设备安装立板上，从外侧穿入螺栓锁紧即可完成固定，无需额外设计安装支座，能有效压缩设备的轴向安装空间。缸径为φ63mm，对应无杆腔作用面积约31.17c㎡，在14MPa系统压力下可输出约43kN的理论推力，有杆腔侧因活塞杆占据部分作用面积，回程拉力约为30kN，完全满足多数中型载荷的推拉作业需求。行程为310mm，设计时需注意活塞杆完全伸出时的整体长度，预留足够的动作空间，避免活塞杆伸出后与周边结构发生干涉，同时要核算活塞杆完全缩回时的缸体总长度，匹配设备的最小安装距要求。

　　结构设计上，前端盖处设置了组合式防尘圈与轴用斯特封，既能阻挡外界粉尘、切削液进入缸筒内部污染液压油，又能保证活塞杆往复运动时的密封性能，避免液压油外泄漏；活塞部位采用格莱圈配合O型圈的双向密封结构，分隔无杆腔与有杆腔，防止内泄导致的推力损失、动作爬行问题。侧置的两个油口采用PT-PF1/2弯管接头形式，油口位置分布在缸筒侧面靠近两端端盖的位置，相比轴向油口布局，能减少管路连接后的轴向空间占用，弯管接头可直接连接高压软管，适配设备上管路走向复杂的安装场景，避免管路弯折导致的通流面积减小、油液阻力增大问题。活塞杆端部采用外螺纹连接形式，配套锁紧螺母，可直接连接负载接头、铰耳环或者法兰连接块，适配不同的负载连接需求，螺纹规格经过强度校核，能承受额定推力下的拉压载荷，不会出现螺纹脱扣、断裂问题。

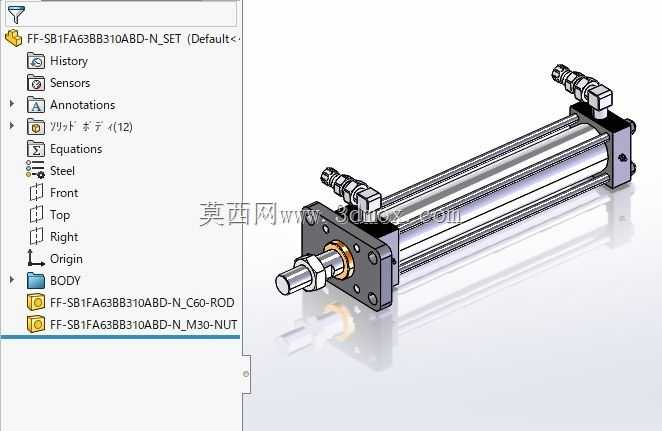

　　在三维建模过程中，所有配合尺寸均按照液压油缸行业通用公差进行设定，缸筒与端盖的配合采用H7/h8间隙配合，既保证装配时的同轴度，又能避免热胀冷缩导致的卡滞问题；活塞杆与前端盖导向套的配合采用H8/f7间隙配合，导向套长度按照活塞杆直径的1.2倍设计，保证活塞杆伸出时的导向精度，避免侧向载荷导致的活塞杆偏磨、密封件偏磨漏油问题。建模时还原了所有外部结构细节，包括拉杆的锁紧螺母、油口接头的外形、活塞杆端部的锁紧螺母结构，可直接用于设备整体装配的干涉检查、管路布局模拟，也可作为液压系统选型时的尺寸参考，帮助设计人员快速确认安装空间、连接尺寸是否匹配设计需求，减少现场安装时的尺寸 mismatch 问题。

　　实际选型应用时，需要结合系统的实际工作压力、负载的运动速度、安装空间的限制来确认是否适配，若工况存在较大侧向载荷，还需额外加装导向装置，避免活塞杆承受径向力导致密封过早损坏；若用于高频往复运动场景，可适当调整缓冲结构，在活塞行程末端设置缓冲柱塞，降低活塞撞击端盖的冲击力，提升油缸的运行稳定性与使用寿命。
