特殊金属切削机夹头结构设计三维模型

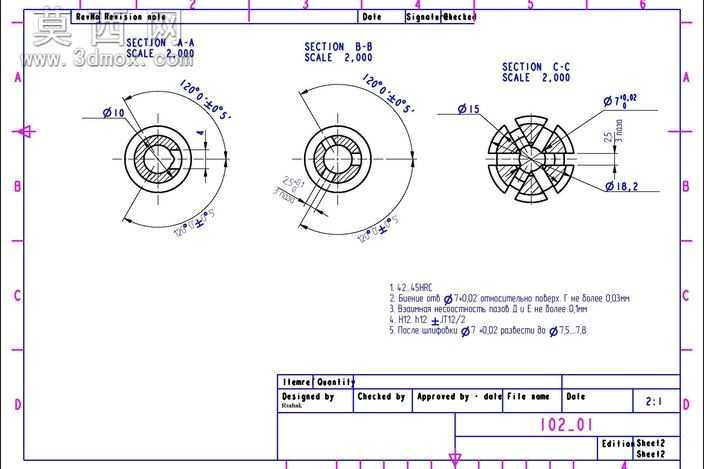

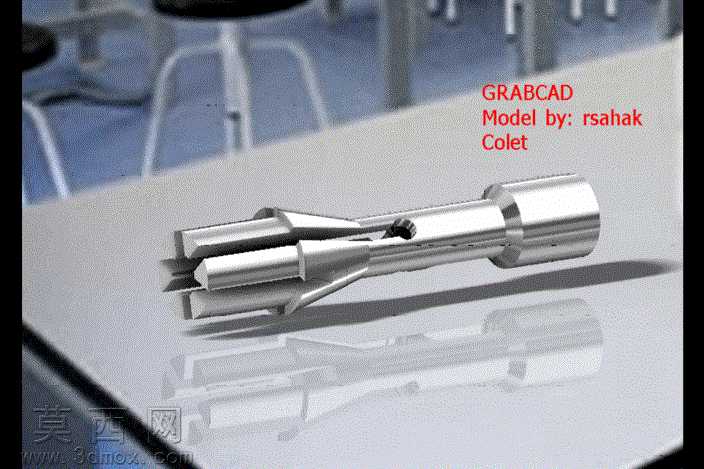

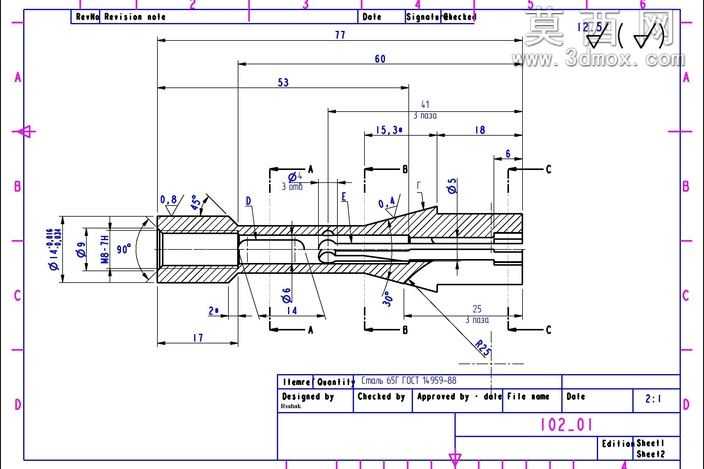

本模型为特殊金属切削机用夹头，采用三维参数化建模方式完成全结构构建，建模过程严格遵循机械制图投影规范，完整还原二维工程图中的所有尺寸约束与形位公差要求，对夹头的外轮廓锥面、内孔夹持腔、锁紧定位槽、斜向排屑通道、端部安装螺纹等结构均做了精准的特征还原，未做简化省略处理。建模阶段首先以回转体基础特征搭建夹头主体框架，通过旋转凸台指令生成主体的阶梯轴结构与内孔基础形态，随后针对非回转的锁紧槽、定位缺口、排屑斜孔等结构，采用拉伸切除、旋转切除、扫描切除等组合指令完成细节构建，所有倒角、退刀槽、表面粗糙度对应的结构细节均按照工程图标注逐一实现，保证模型与工程图的尺寸一致性。材质配置阶段针对金属切削夹头的实际使用工况，为模型赋予合金工具钢材质属性，调整材质的金属粗糙度、反光度参数，模拟热处理后夹头的表面质感，对夹持工作面、安装定位面等关键配合面做了材质区分，凸显高精度加工面的质感特征。结构设计上，该夹头采用锥面定位与螺纹锁紧组合的装夹方式，内孔设置多段变径结构适配不同规格的切削刀具，斜向设计的排屑通道可在切削加工过程中引导切屑排出，避免切屑堆积影响夹持精度，夹头外壁的锁紧槽结构可配合机床主轴的锁紧机构实现快速装夹与拆卸，端部的90度锥面可实现与主轴端面的紧密贴合，保证装夹的同轴度要求。渲染阶段采用正交视角与剖视视角结合的展示方式，既呈现夹头的外部整体形态，也通过半剖效果展示内部的流道与夹持腔结构，对关键尺寸标注区域做了视觉强化，清晰呈现各结构段的尺寸配合关系，整体模型可直接用于机床工装装配验证、切削工况模拟、加工工艺编制等场景，能够为金属切削加工的工装设计提供精准的三维数据参考。
