可调式机夹内孔车刀三维结构设计

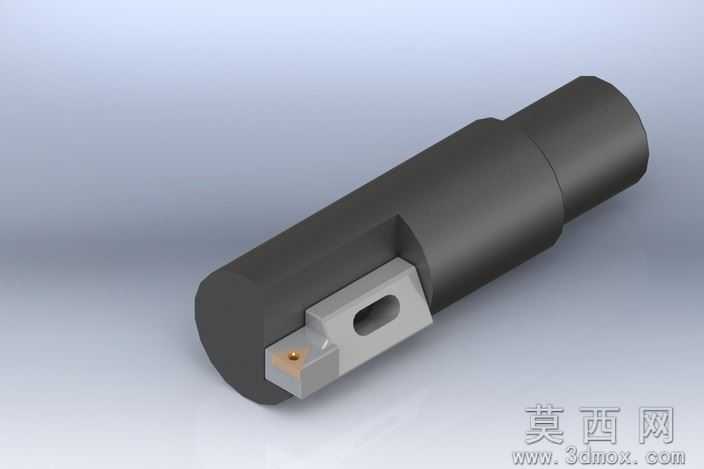

本作品为可调式机夹内孔车刀的三维建模设计成果，整体采用SolidWorks完成全参数化建模，通过STEP、IGES通用格式导出可适配多数三维CAD软件打开使用。建模过程中严格遵循机械加工刀具的实际尺寸比例，先以回转特征构建刀杆主体结构，刀杆采用阶梯轴式造型，不同直径段分别对应装夹定位段与刀头安装段，保证刀具装夹时的同轴度与刚性，避免加工过程中出现振刀问题。刀头部位采用模块化机夹结构设计，摒弃传统焊接刀具的缺陷，建模时单独构建刀垫、压紧块、刀片定位槽、锁紧螺钉安装孔等细节结构，其中压紧块开设长圆形调节孔，可实现刀片伸出长度的微调，对应图中标注的“ajustável（可调）”功能属性，满足不同内孔加工深度、切削余量的加工需求。材质渲染阶段，刀杆主体赋予哑光硬质合金钢材质，通过调整粗糙度、金属度参数还原调质处理后的刀杆表面质感，压紧块、锁紧螺钉分别赋予不同表面处理的金属材质，刀片部位添加硬质合金的高硬度金属质感，搭配细微的切削刃倒角细节，渲染背景采用渐变浅灰环境，添加柔和的环境光与定向补光，突出刀具各部件的结构层次与装配关系，清晰展示各零件的配合间隙与定位结构。设计思路上围绕机夹刀具的快换、可调、高刚性核心需求展开，建模时重点验证刀片定位面的贴合精度、压紧结构的锁紧行程、刀杆排屑空间的合理性，确保三维模型完全符合实际刀具的装配逻辑与使用功能，可直接用于刀具结构教学、加工工艺演示、非标刀具二次开发参考，各特征参数均可编辑调整，方便使用者根据实际加工场景修改刀杆直径、刀片规格、调节行程等核心参数。
